На данный момент Creality значительно укрепили свои позиции на рынке 3D-сканирования, активно развивая это направление. Компания постоянно выпускает новые надежные, высокоточные и современные модели сканеров, покрывающие запросы разных сегментов рынка — от энтузиастов и малого бизнеса до профессиональных инженеров и промышленных предприятий.

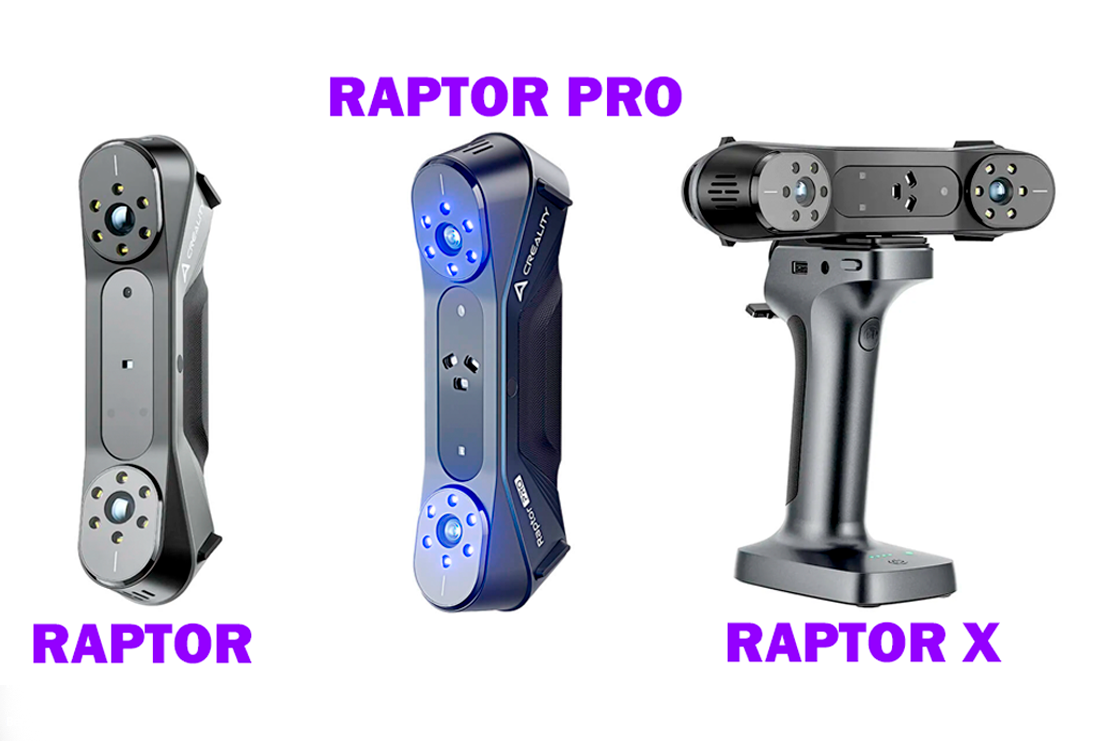

Компания Creality имеет в арсенале три модели 3D-сканеров серии Raptor: CR-Scan Raptor, CR-Scan Raptor Pro и Raptor X. Несмотря на внешнее сходство, сканеры различаются по своим возможностям и целевой аудитории.
Модели Creality CR-Scan Raptor, Raptor Pro и Raptor X рассчитаны на разных пользователей: от любителей и малого бизнеса до промышленных предприятий. Выбор зависит от требований к точности, размеров объектов и бюджета.
-CR-Scan Raptor - отличный бюджетный вариант для простых задач.
-Raptor Pro - сбалансированное решение с расширенными возможностями.
-Raptor X - профессиональный сканер с максимальной точностью и рабочим объемом.
Как работает 3D-сканер?
Прежде всего, что такое 3D-сканер? Проще говоря, 3D-сканер фиксирует форму реальных объектов и преобразует их в цифровые 3D-модели. Он анализирует форму объекта, а иногда и его цвет, чтобы создать очень детализированные цифровые версии. С их помощью можно печатать масштабированные модели исходного объекта или вносить изменения для создания нового прототипа.
3D-сканеры создают точную цифровую копию сканируемого объекта, собирая миллионы точек данных. Они работают на основе двух технологий: лазерного сканирования и структурированного света.
Creality CR-Scan Raptor
Дизайн и функциональность

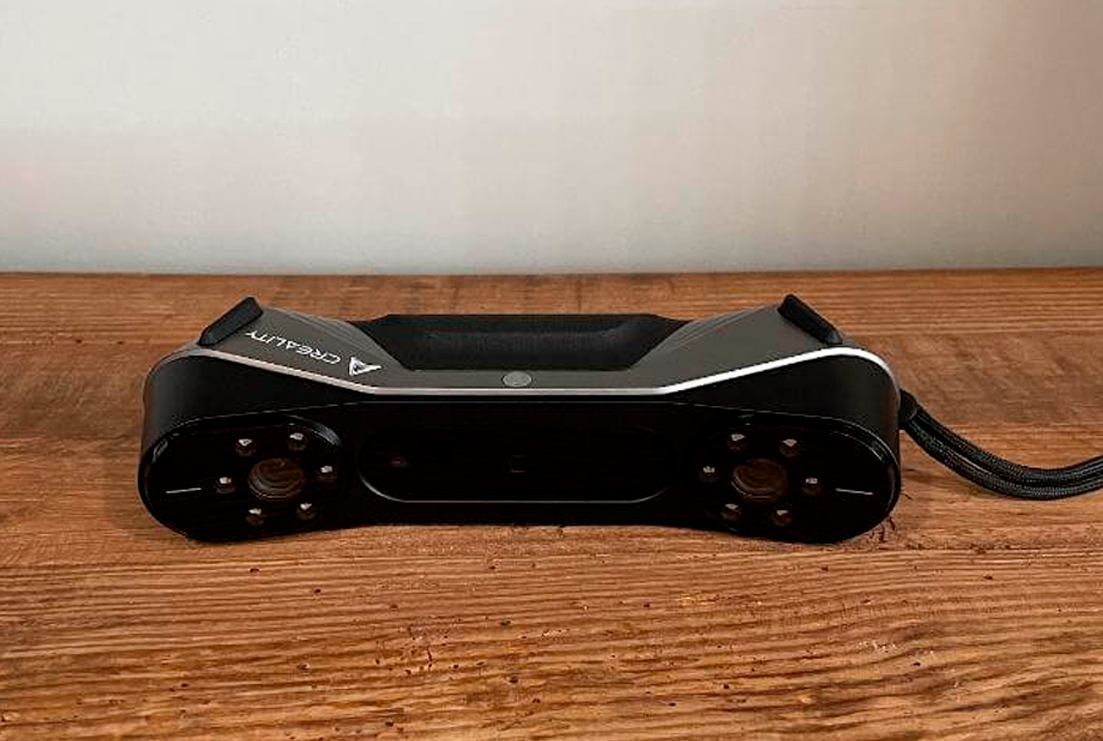

CR-Scan Raptor весит всего 372 г, что делает его идеальным для управления одной рукой. Вы можете сканировать объекты в течение длительного времени, не испытывая усталости.

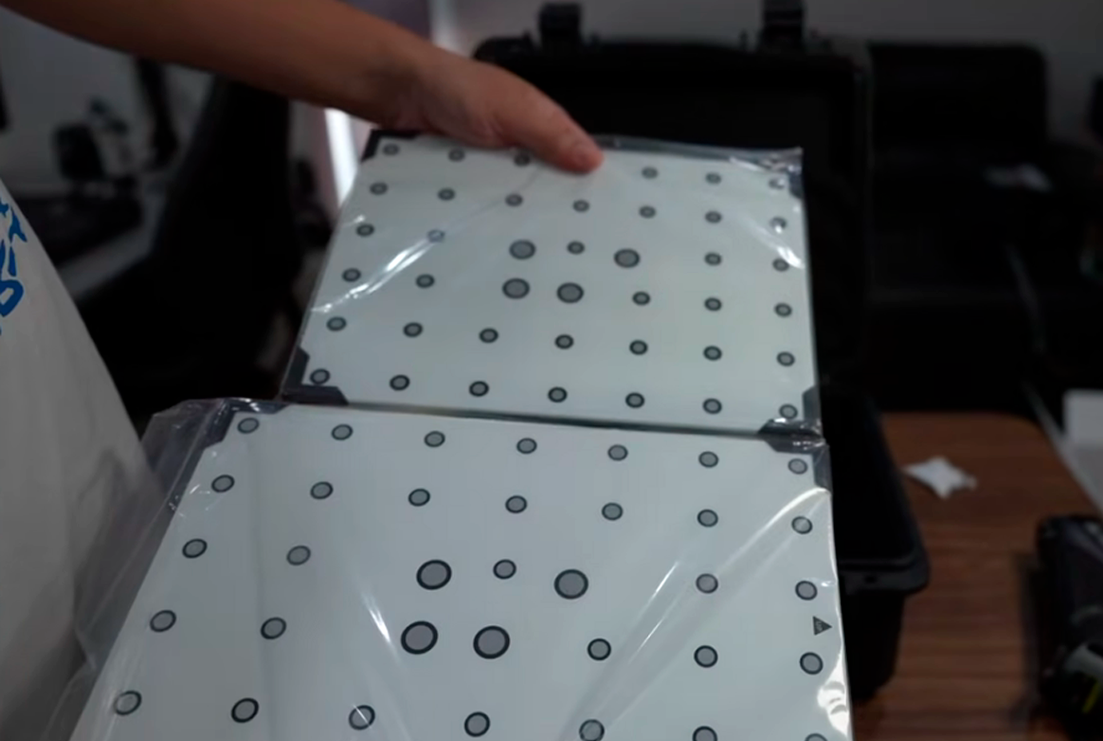

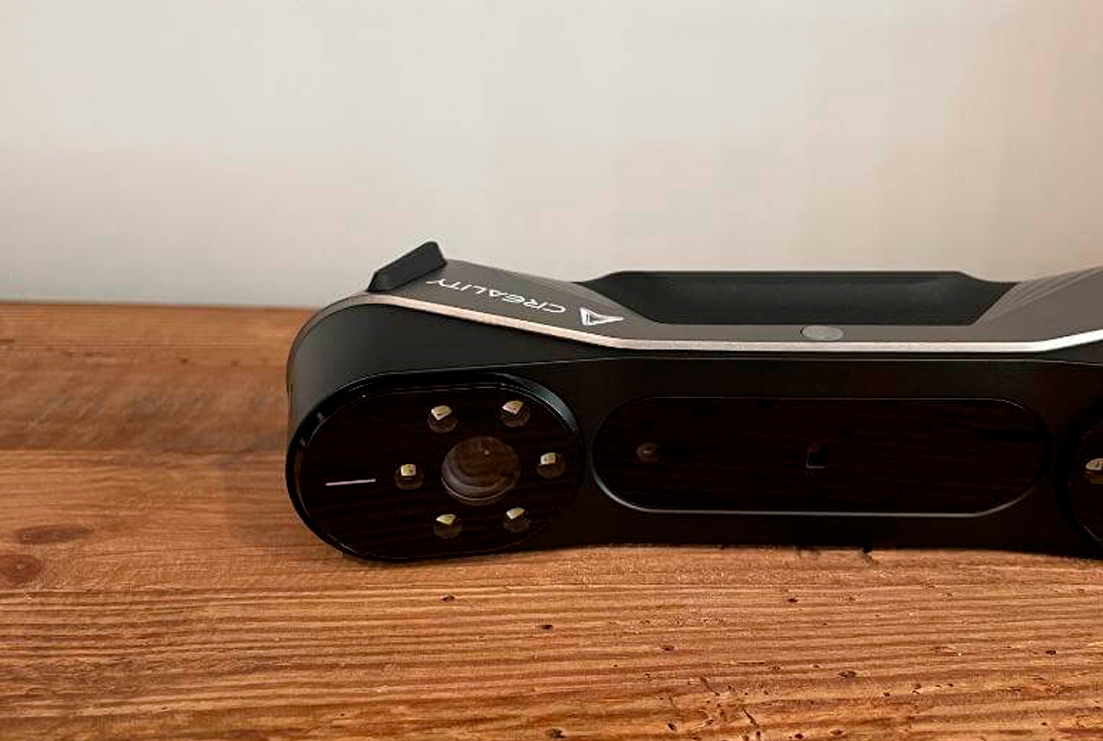

Сканер оснащен интуитивно понятными кнопками для удобного управления. Он также оснащен индикатором, показывающим статус сканирования, и калибровочной пластиной из стекла для точного захвата изображения.
Обнаружение объектов
Сканер может без усилий захватывать практически любой объект, включая металлические предметы, лица, человеческие тела и автомобили. Он использует синие линейные лазеры и структурированный инфракрасный свет для сканирования объектов.
Точное сканирование с помощью структурированного инфракрасного света
Этот продукт сочетает в себе технологию 3D-визуализации и спекл-интерферометрию. В результате для быстрого сканирования объектов и данных этому сканеру не требуются маркеры. Он безупречно работает даже с предметами сложной формы.
Гибридный лазер и ближний инфракрасный диапазон для непревзойденной четкости и резкости
Лазерное сканирование в ближнем инфракрасном диапазоне обеспечивает чёткое сканирование объектов со сложной структурой.
Эти две технологии обеспечивают исключительную точность измерений, снижая риск потери ориентации или смещения во время сканирования.
NIR уникален тем, что использует цвет и текстуру в качестве ориентиров для отслеживания и выравнивания. В результате он может сканировать без использования точечных маркеров.
Плавное сканирование + защита от тряски
Компания использует технологию однократного 3D-сканирования для эффективной стабилизации сканера. Это устраняет тряску, которая приводит к потере слежения. Кроме того, это обеспечивает обратную скорость для беспрепятственного сканирования с рук.
24-битное полноцветное сканирование

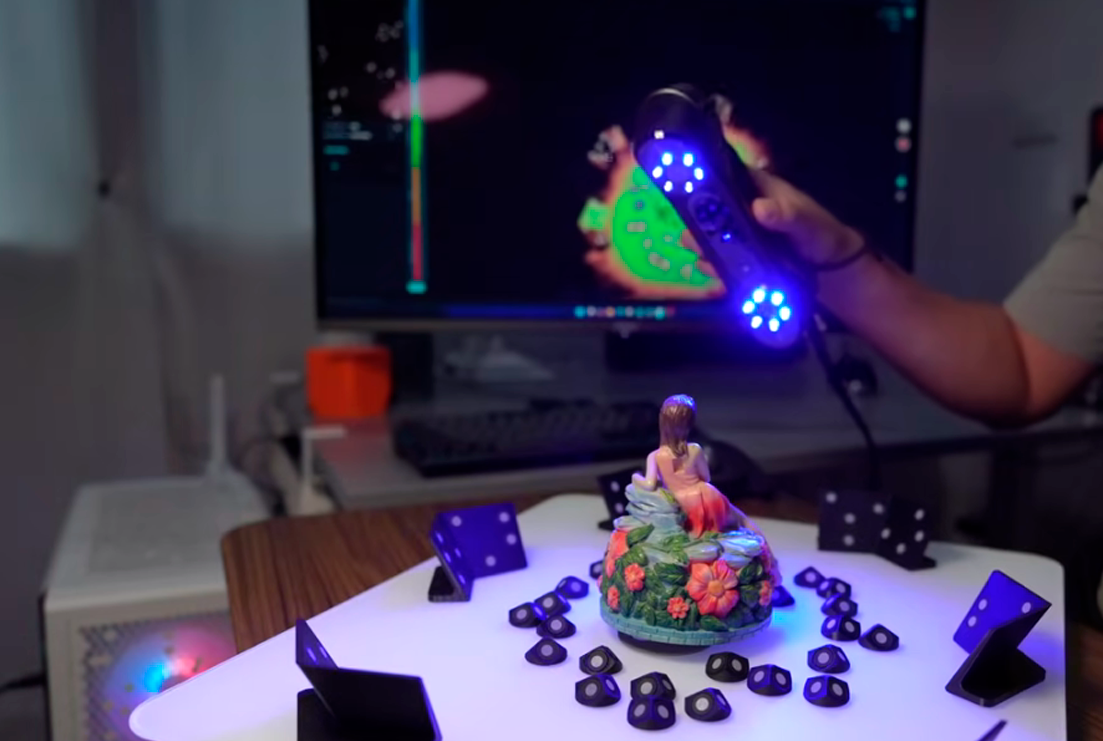

Этот сканер оснащен 12 круглыми светодиодными текстурными лампами, которые повышают яркость цветопередачи в условиях низкой освещенности. Это позволяет CR-Scan Raptor точно воспроизводить цвет сканируемого объекта.
CR-Scan Raptor напрямую отображает полную 24-битную цветовую палитру.
Практическое применение Creality CR-Scan Raptor
В CR-Scan используется Creality Scan — интуитивно понятное программное обеспечение для 3D-сканирования на Windows и macOS. Вам понадобится Windows 10 или 11 (64-разрядная версия) или macOS 11.7.7 и выше.
На Windows программа Creality Scan лучше всего работает с процессором Intel i7 Gen 8 или более поздней версии, и с 16 ГБ оперативной памяти или более. Минимальные требования: Intel i5 Gen 8 и 8 ГБ оперативной памяти. Кроме того, вам понадобится видеокарта NVIDIA.
Программное обеспечение лучше всего работает с процессорами Apple M1, M2 или M3 при использовании macOS. Для оптимальной производительности вам также потребуется не менее 16 ГБ оперативной памяти.

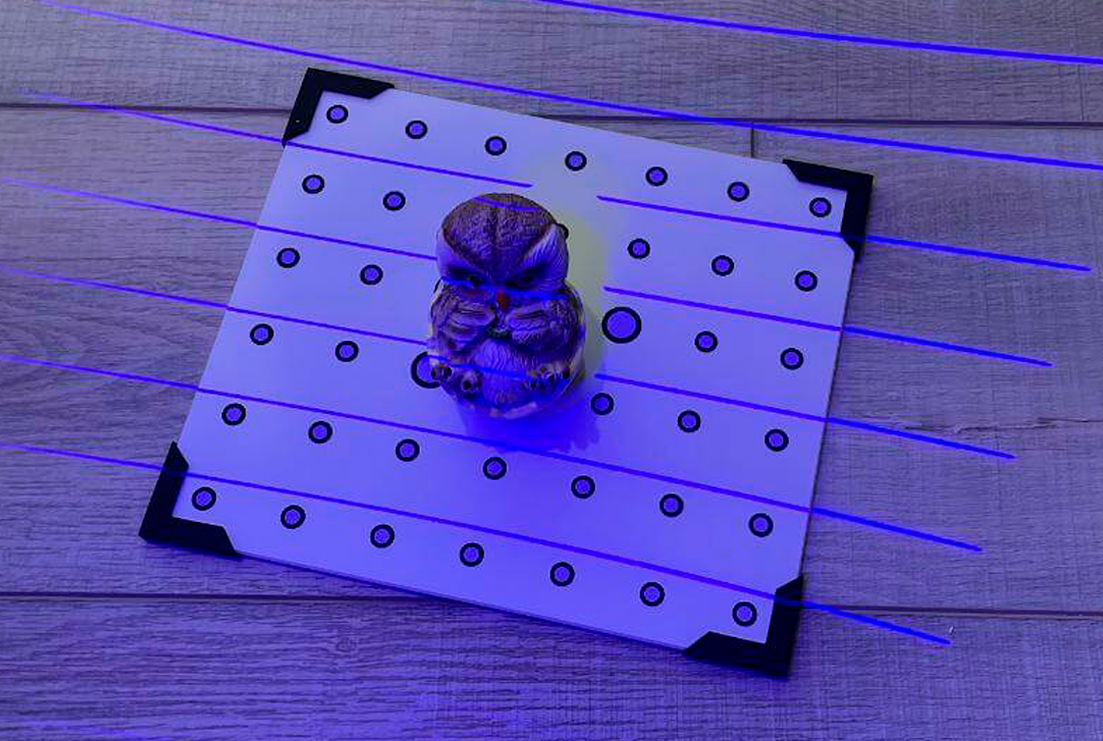

CR-Scan Raptor использует семь лазерных линий синего цвета для сканирования, что обеспечивает четкость и точность. Кроме того, каждая лазерная линия имеет толщину до 0,1 мм, что обеспечивает беспрецедентную метрологическую точность до 0,2 мм.
Ещё одним фактором, обеспечивающим точность сканирования CR-Scan Raptor, является объектив с фокусным расстоянием 20 мм, низким уровнем искажений и девятиэлементной линзой. Благодаря гибридной технологии синего лазера, полноцветному сканированию и усовершенствованному отслеживанию Raptor обеспечивает впечатляющую четкость и детализацию. Лазерная технология обеспечивает гораздо более точное отслеживание с помощью камер по сравнению с ИК-подсветкой. Это позволяет получать более качественные данные и улучшать построение сетки.
Creality CR-Scan Raptor — это 3D-сканер, сочетающий в себе передовые технологии и лёгкий эргономичный дизайн. Он превосходно справляется с захватом объектов различных размеров с исключительной точностью и четкостью, что делает его универсальным инструментом для решения множества задач.
Интуитивно понятное управление, расширенные режимы сканирования и высококачественная конструкция обеспечивают точность и детализацию сканирования, а такие функции, как цветовое отображение и несколько режимов выравнивания, расширяют возможности устройства.

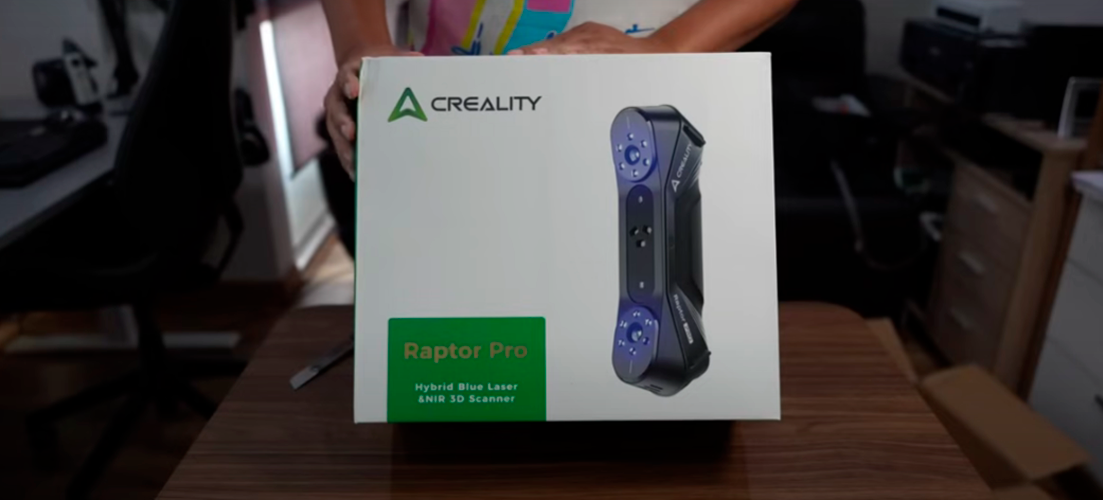

Creality CR-Scan Raptor Pro
Лёгкая конструкция и простота использования

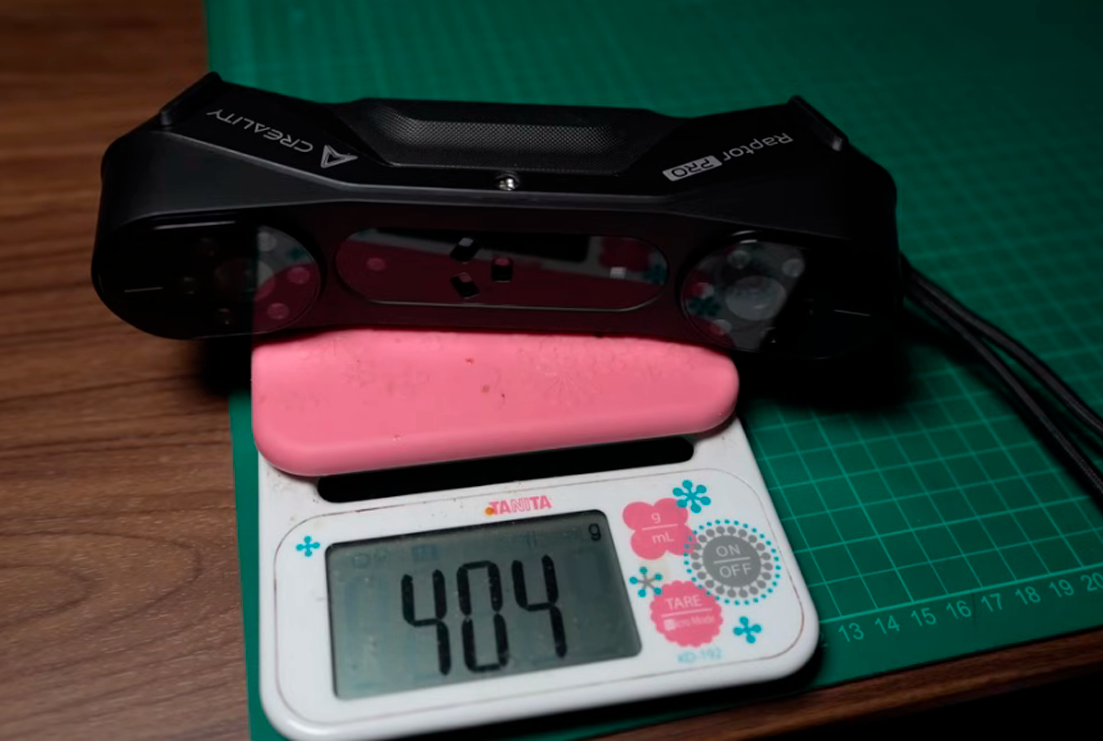

CR-Scan Raptor Pro тоже отличается небольшим весом — всего 405 г (хотя контрольное взвешивание показало 404 г), что упрощает работу с устройством во время длительных сеансов сканирования. Благодаря небольшому весу и технологии One-Shot сканер обеспечивает стабильность сканирования, гарантируя точность и отсутствие ошибок. Интуитивно понятный пользовательский интерфейс позволяет быстро вносить изменения, а кольцевой индикатор в режиме реального времени показывает ход сканирования.
Точность и детализация с помощью синего лазера и NIR

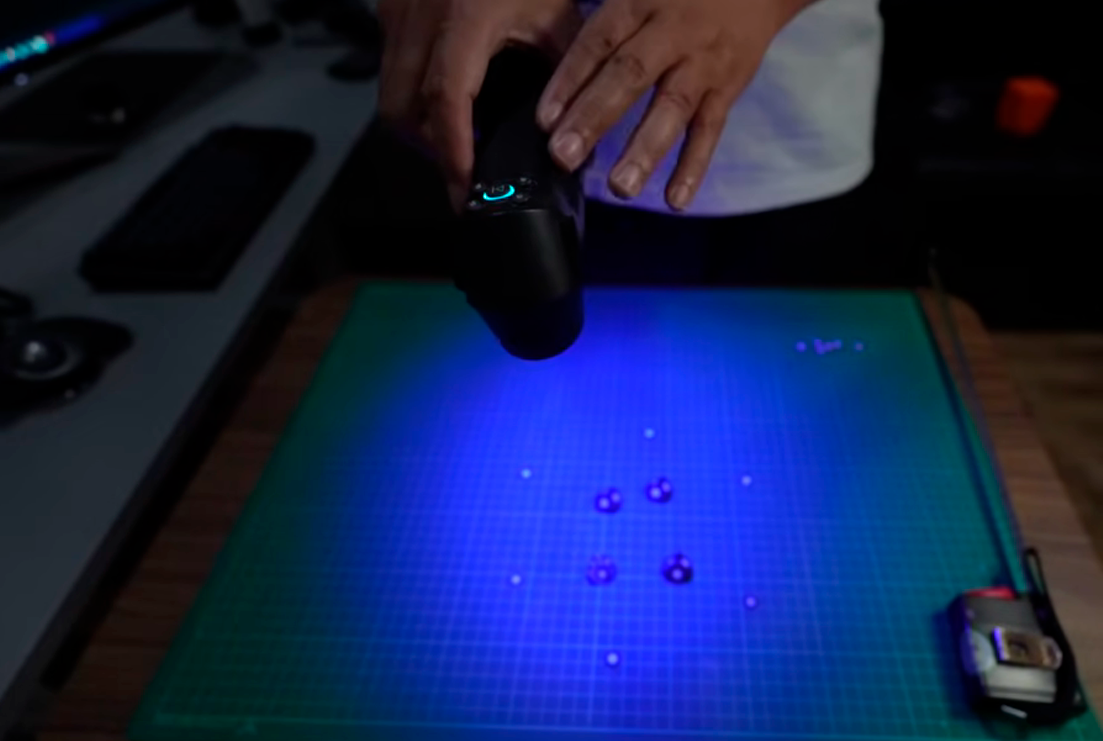

CR-Scan Raptor Pro оснащен 7 параллельными синими лазерными линиями, что позволяет сканировать с высоким разрешением и впечатляющей детализацией. Каждая лазерная линия имеет толщину всего 0,1 мм, что повышает четкость и точность сканирования краев и мелких деталей. Этот сканер обеспечивает точность 0,02 мм в режиме синего цвета, что делает его отличным вариантом для задач, требующих высокой точности, таких как контроль качества или создание прототипов. С другой стороны, режим NIR (структурированный инфракрасный свет) обеспечивает разрешение 0,1 мм, что позволяет точно сканировать крупные объекты. Благодаря скорости до 60 кадров в секунду в режиме синего лазера и 20 кадров в секунду в режиме NIR, CR-Scan Raptor Pro обеспечивает быстрый сбор данных высокого качества.
Эффективное сканирование без использования маркеров

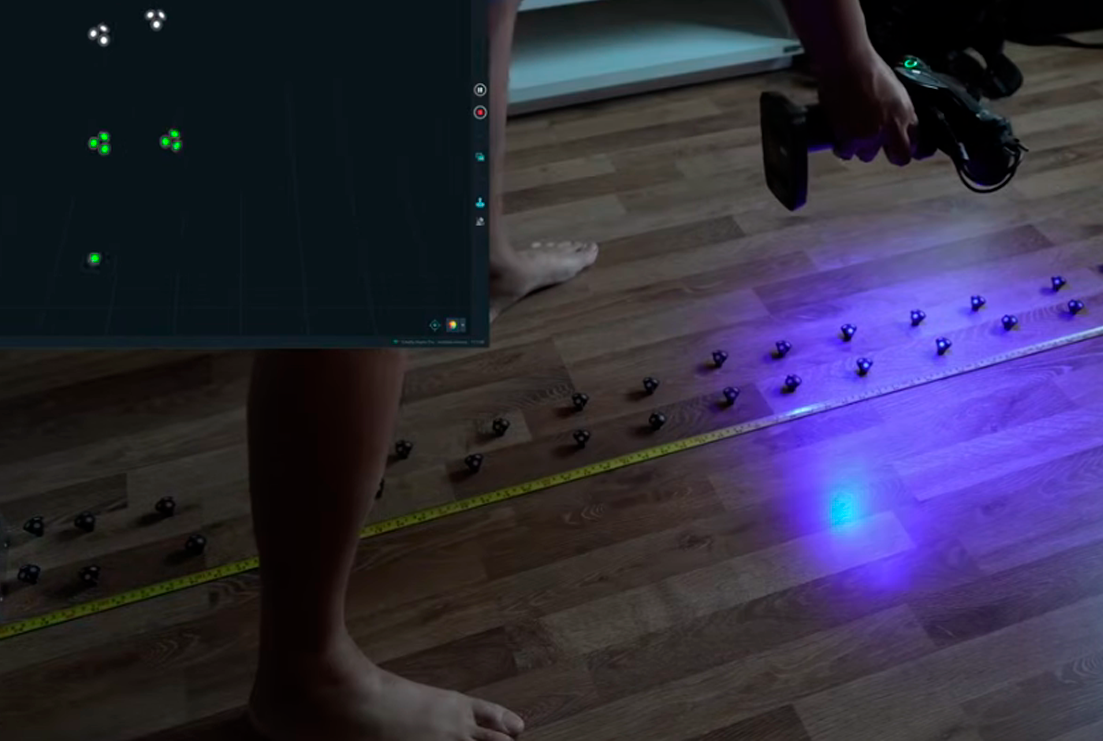

Одной из отличительных особенностей CR-Scan Raptor Pro является возможность сканирования без использования дополнительных маркеров. Это упрощает процесс, особенно при работе со сложными объектами, такими как промышленные компоненты, скульптуры или прецизионные детали. Благодаря сканированию без маркеров пользователи могут более эффективно получать точные 3D-модели, экономя время и силы на каждом проекте. Кроме того, устройство позволяет пользователям сканировать тёмные или металлические поверхности без необходимости в специальных спреях, что делает его еще более удобным в использовании в различных условиях.
Возможность сканирования объектов разных размеров

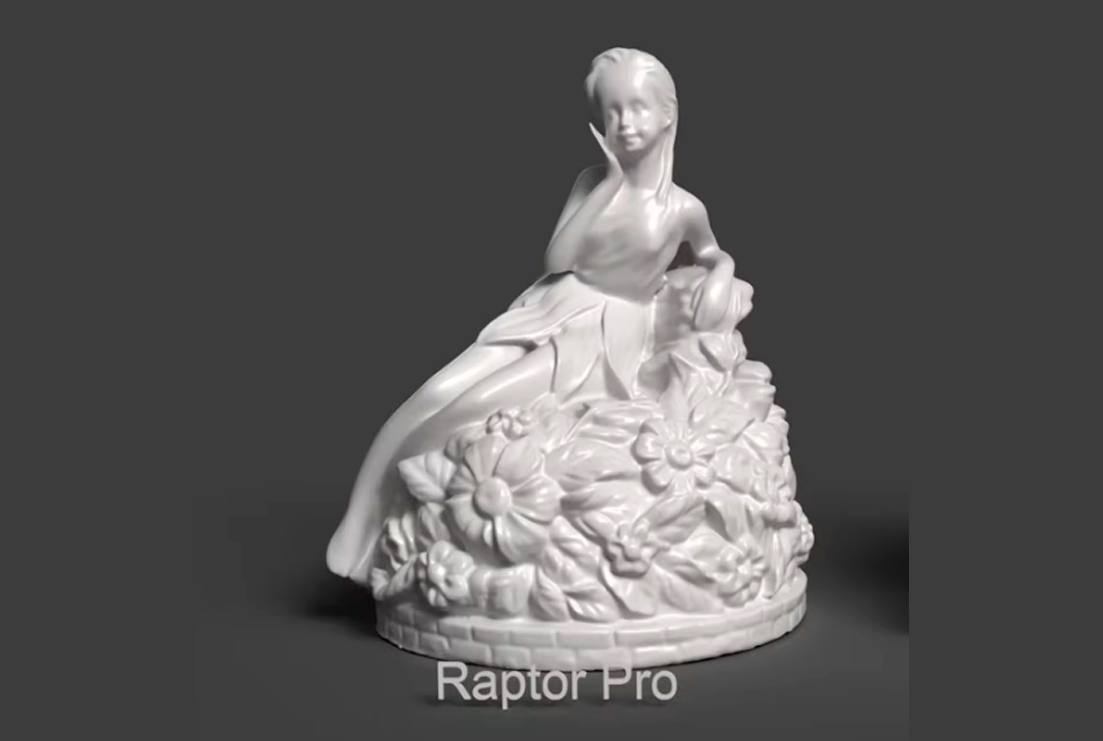

От небольших предметов, таких как ювелирные изделия, шурупы или статуэтки, до крупных конструкций, например автомобилей или промышленных компонентов, — CR-Scan Raptor Pro обладает высокой гибкостью. Его способность сканировать объекты размером от 5 x 5 x 5 мм³ до 2000 x 2000 x 2000 мм³ позволяет ему захватывать объекты самых разных размеров без потери точности. Сканер разработан таким образом, чтобы адаптироваться к различным типам проектов и обеспечивать удовлетворительные результаты как для промышленного применения, так и для дизайна или медицины.
Реалистичная цветопередача и детальное сканирование
Оснащенный 24-битной системой цветопередачи, CR-Scan Raptor Pro точно воспроизводит не только форму объекта, но и его цвета. Благодаря 12 круглым светодиодам сканер повышает яркость в условиях недостаточной освещенности, обеспечивая более четкую и реалистичную передачу текстур и деталей. Эта функция особенно полезна в тех случаях, когда внешний вид объекта так же важен, как и его размеры, например при создании моделей для дизайна или в художественной индустрии.
Повышенная производительность для профессиональных приложений

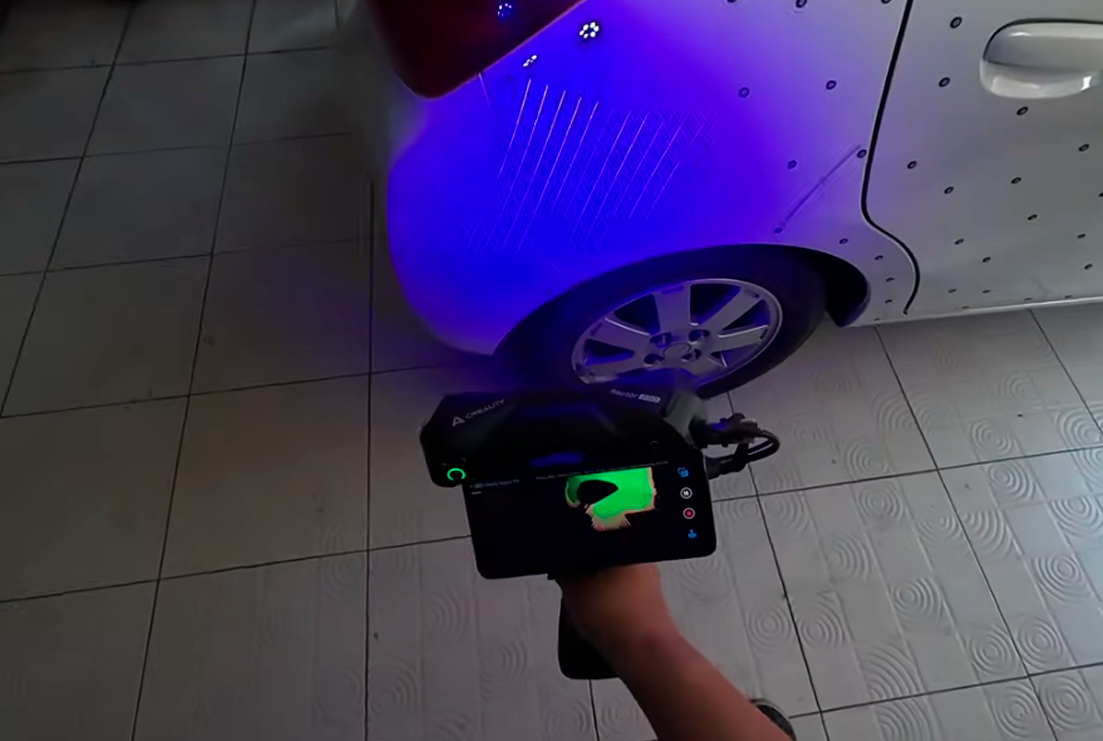

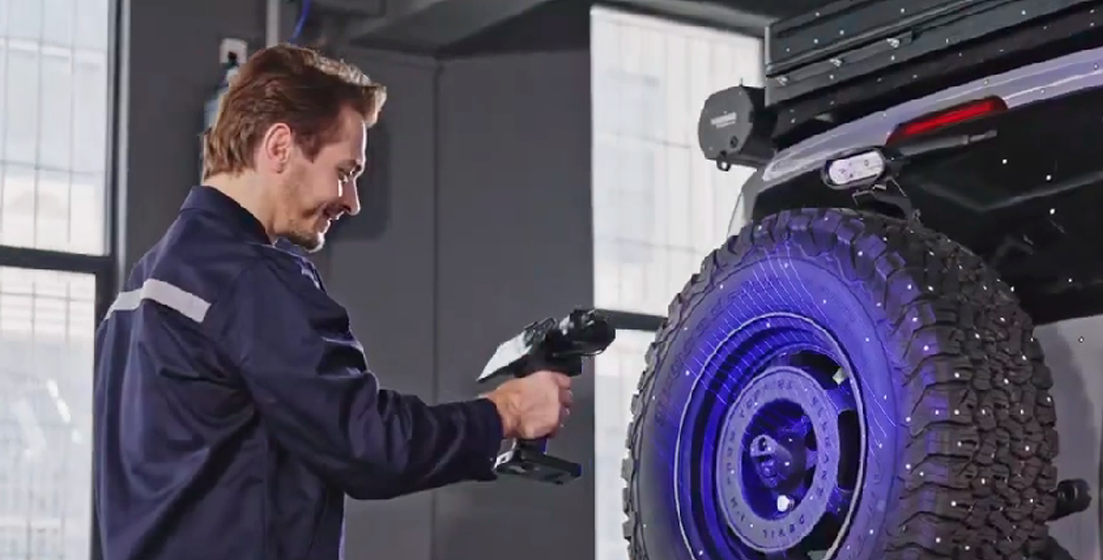

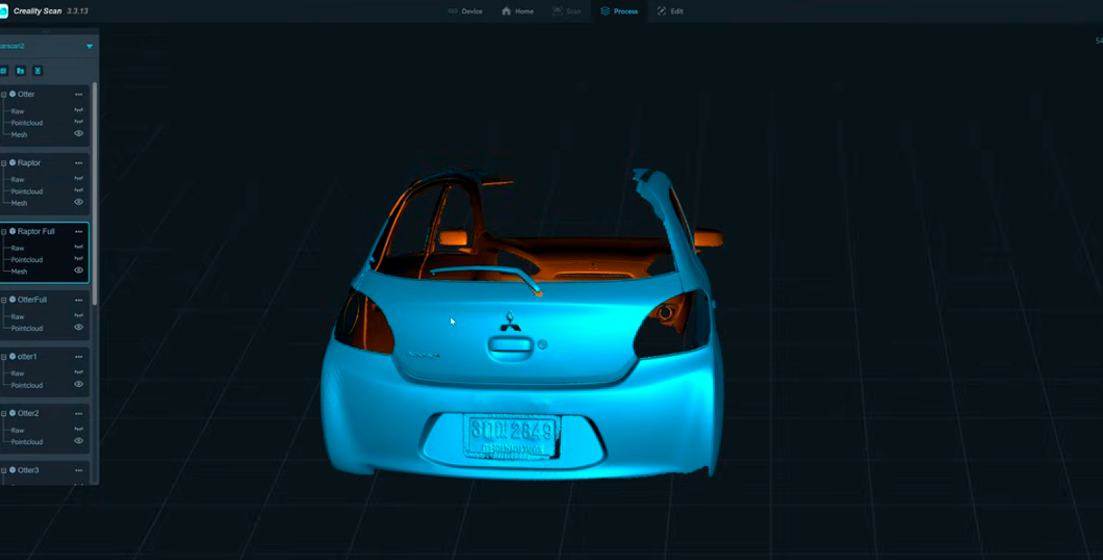

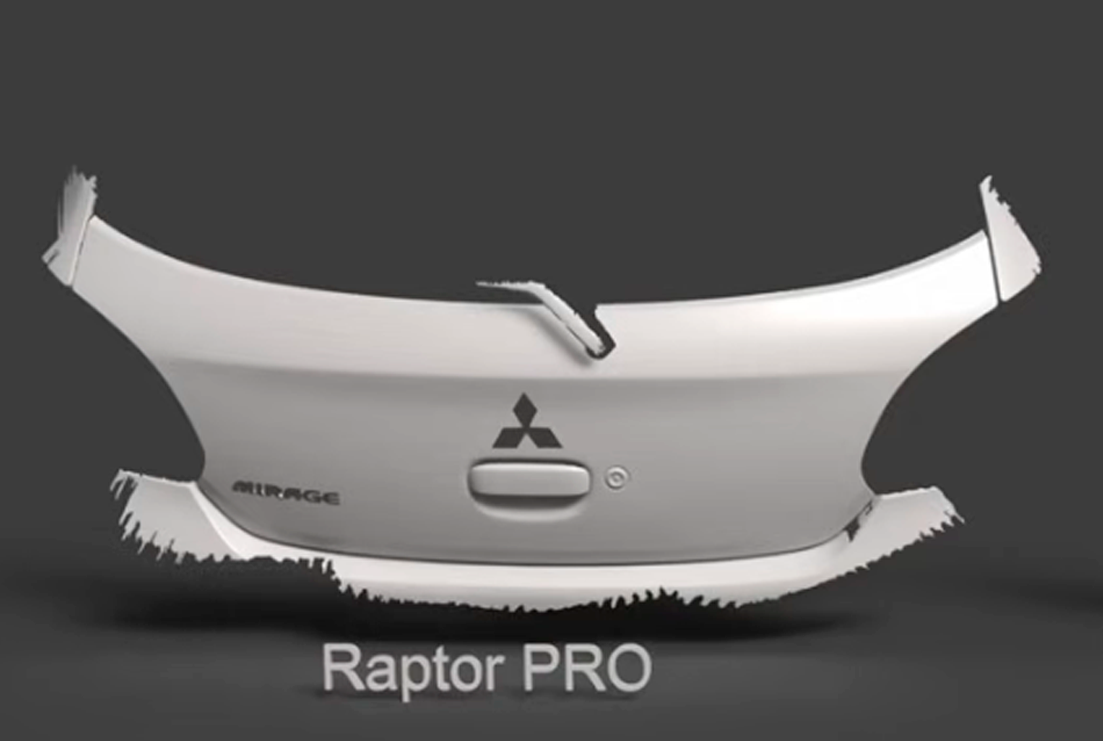

CR-Scan Raptor Pro отлично справляется с такими сложными задачами, как тюнинг автомобилей. Благодаря 22 перекрещивающимся лазерным линиям CR-Scan Raptor Pro обеспечивает быстрое и эффективное сканирование объектов среднего и крупного размера. Кроме того, его 7 параллельных лазерных линий обеспечивают сканирование с высоким разрешением в более узких областях, позволяя пользователям добиться сочетания высокой точности и скорости. Благодаря высокоскоростной технологии сканирования он может обрабатывать до 600 000 точек в секунду, что делает CR-Scan Raptor Pro идеальным устройством для быстрого сканирования крупных объектов без ущерба для качества.
Кроме того, эта модель обладает высокой устойчивостью к суровым условиям окружающей среды, благодаря высокой устойчивости синего лазера к воздействию окружающей среды.
Точное сканирование лица и тела человека

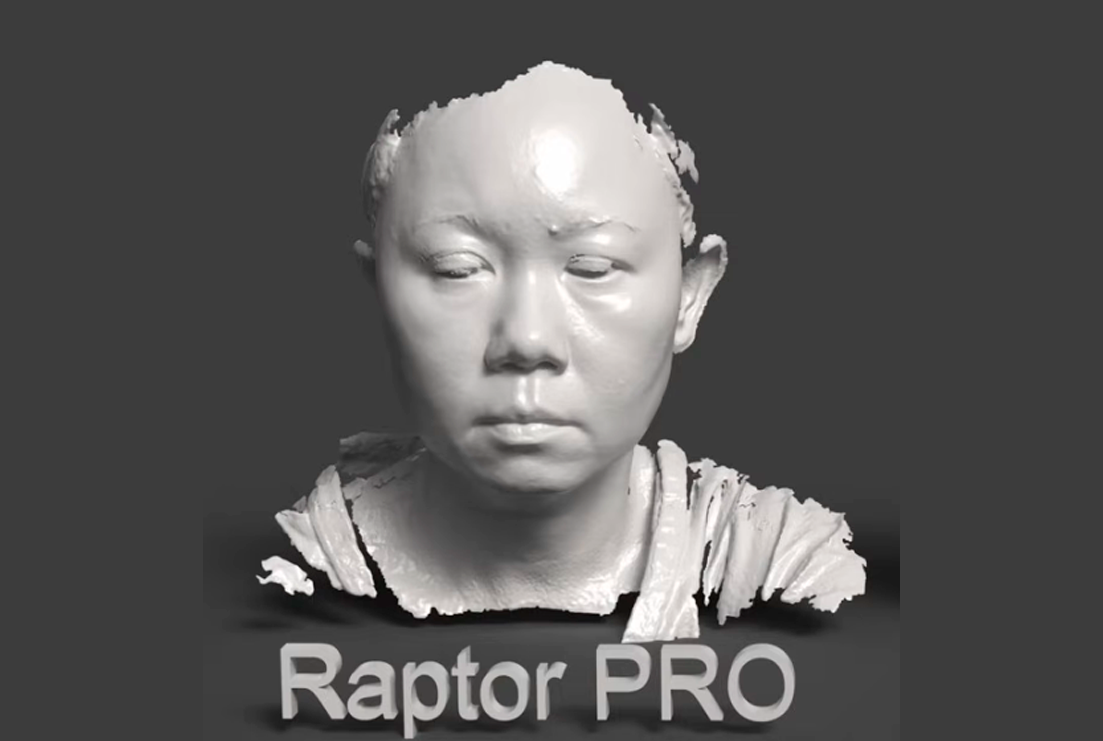

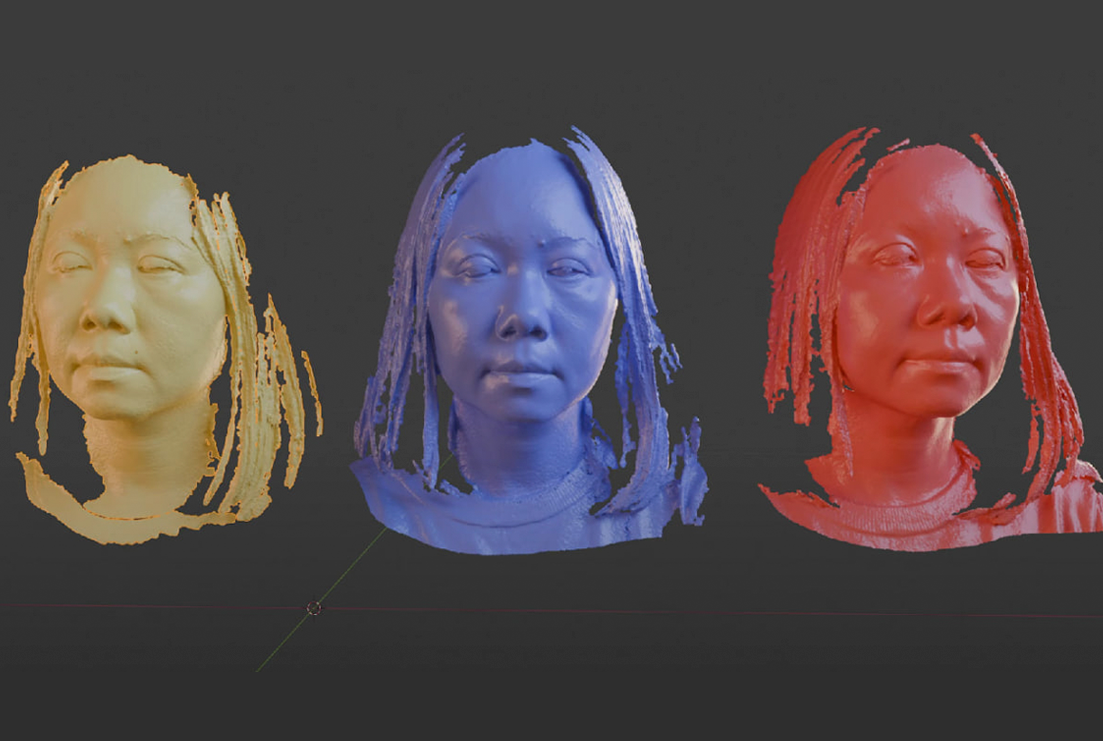

Режим сканирования лица и тела в CR-Scan Raptor Pro использует уникальный алгоритм сканирования лица, который позволяет захватывать больше деталей и быстро сканировать сложные участки, например волосы. Сканирование всего тела можно выполнить всего за 2 минуты, что демонстрирует эффективность устройства в приложениях, требующих высокого уровня детализации за короткий промежуток времени.
Сочетание гибридного синего лазера и ближнего инфракрасного диапазона для точного сканирования
Гибридный синий лазер и технология ближнего инфракрасного диапазона в CR-Scan Raptor Pro представляют собой комплексное решение для высокоточного и гибкого сканирования. Синий лазер позволяет фиксировать мелкие детали на небольших поверхностях, а структурированный инфракрасный свет (NIR) идеально подходит для сканирования крупных объектов на больших расстояниях. Такое сочетание технологий обеспечивает неизменно высокое качество сканирования даже в сложных условиях.
CR-Scan Raptor Pro — это высокоточный и универсальный 3D-сканер, который можно использовать в самых разных областях. Благодаря сочетанию технологий синего лазера и инфракрасного сканирования, а также способности точно передавать цвета, он станет отличным выбором для тех, кому нужны детализированные и высококачественные 3D-модели для различных отраслей. Благодаря портативному и удобному в использовании дизайну CR-Scan Raptor Pro является эффективным инструментом для сбора 3D-данных, отвечающим самым высоким стандартам точности и скорости.
Creality CR-Scan Raptor X
Creality RaptorX — это профессиональный гибридный 3D-сканер, обеспечивающий высокую точность при сканировании различных объектов. Модель оснащена двумя технологиями сканирования: синим лазером и инфракрасными источниками света.
Дизайн и простота использования

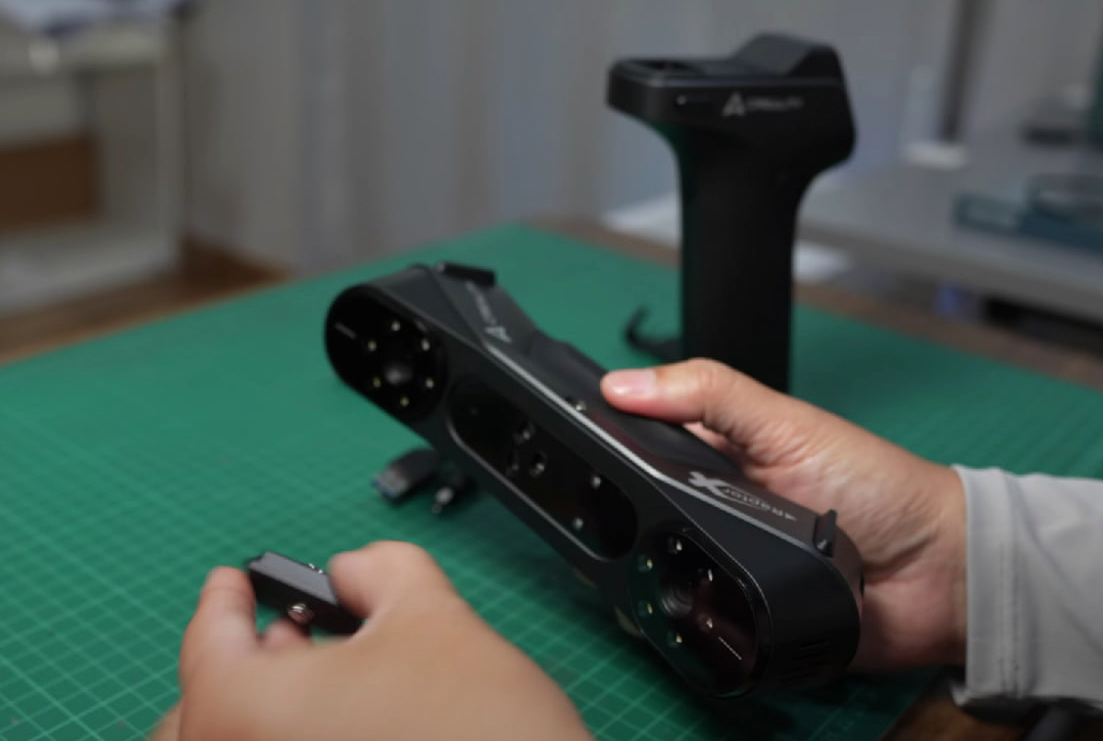

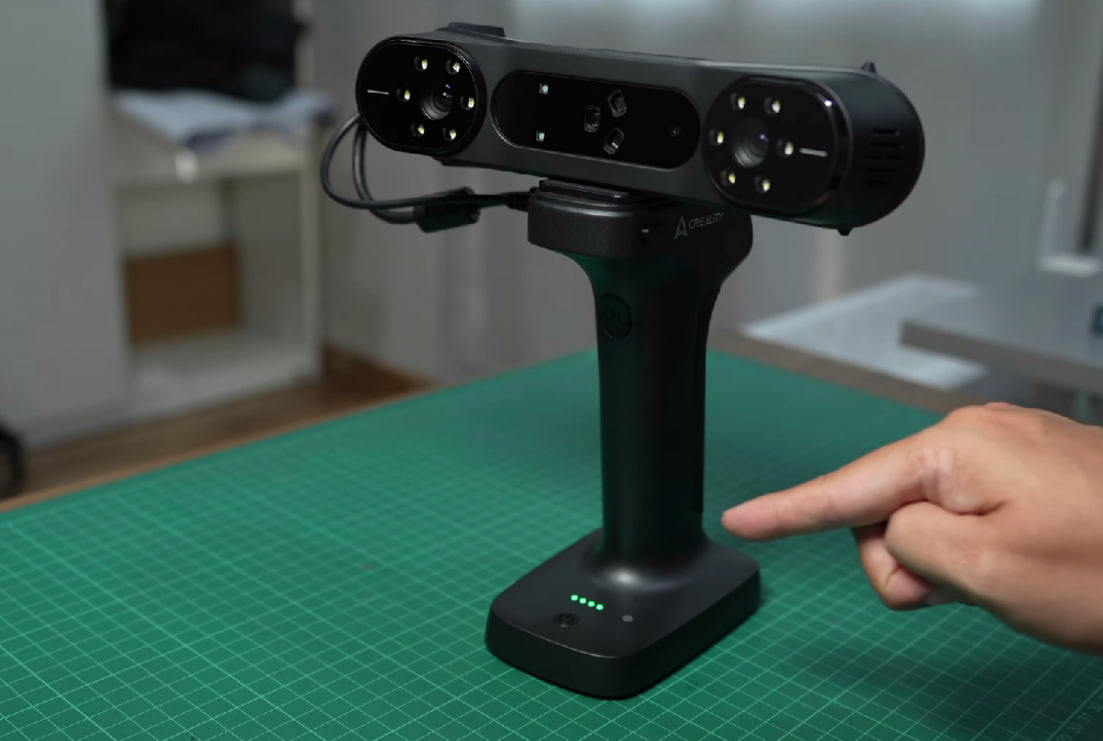

Одной из его отличительных особенностей является беспроводная работа. В отличие от традиционных моделей, RaptorX может сканировать без использования кабелей. Поэтому он будет очень полезен при сканировании прототипов на открытом воздухе или в ситуациях, когда кабели могут мешать.
Сканер также может похвастаться точностью метрологического класса — до 0,02 мм, что позволяет выполнять высокоскоростное сканирование со скоростью до 1,02 миллиона точек в секунду.
Этот 3D-сканер Creality подходит для различных задач, включая реверс-инжиниринг, разработку продуктов и документирование объектов культурного наследия. Благодаря инновационному дизайну и расширенным возможностям он является лидером на рынке 3D-сканирования.
Производительность

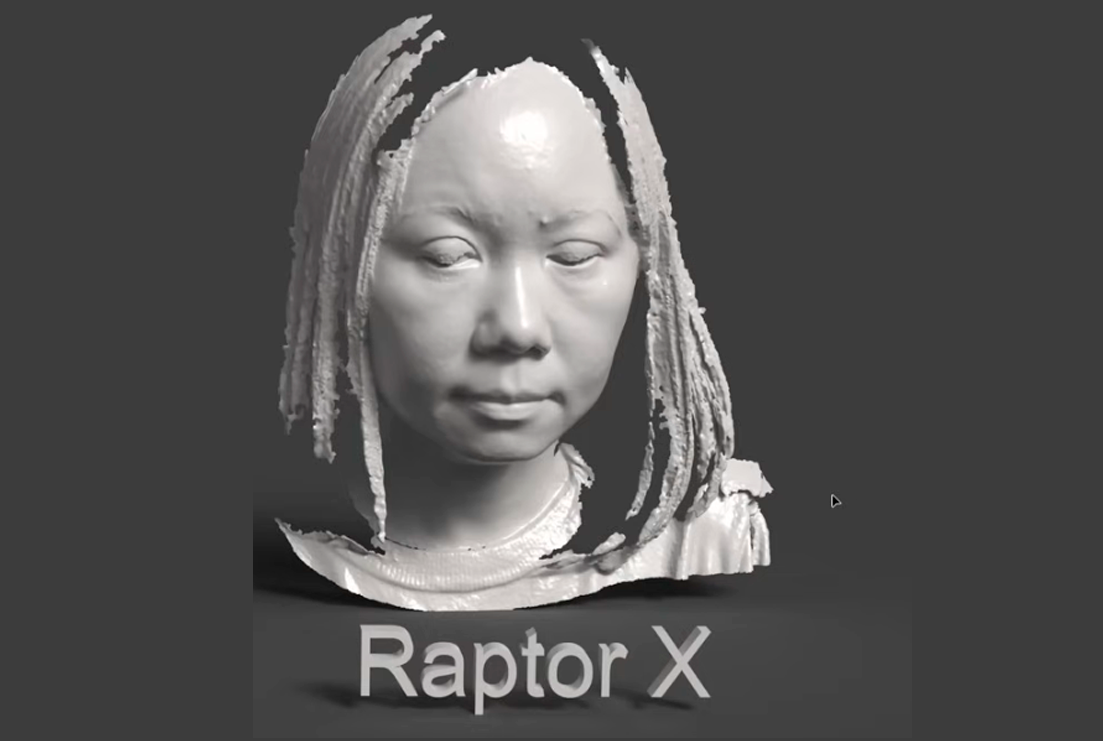

Два режима сканирования RaptorX демонстрируют его высочайшую производительность. Инфракрасное сканирование без маркеров позволяет получить изображение лица и тела примерно за две минуты. Алгоритм Face & Body улучшает качество захвата деталей, в том числе текстуры волос.
Creality Raptor X хорошо работает на открытом воздухе и может сканировать при освещении до 100 000 люкс. Благодаря аккумулятору большой ёмкости на 35 400 мВт·ч и быстрой зарядке (до 80 % за 1,5 часа) его можно использовать в течение 4 часов для сканирования внутри и снаружи помещений.
Пользовательский опыт
Creality RaptorX легко интегрируется в процессы проектирования с помощью многих программ CAD/CAM, таких как AutoCAD 3ds MAX или Blender. Вы можете без проблем сканировать данные с помощью таких известных программ, как Geomagic Control X, Geomagic Design X и Verisurf Inspect, что поможет ускорить проверку и проектирование.
Программное обеспечение

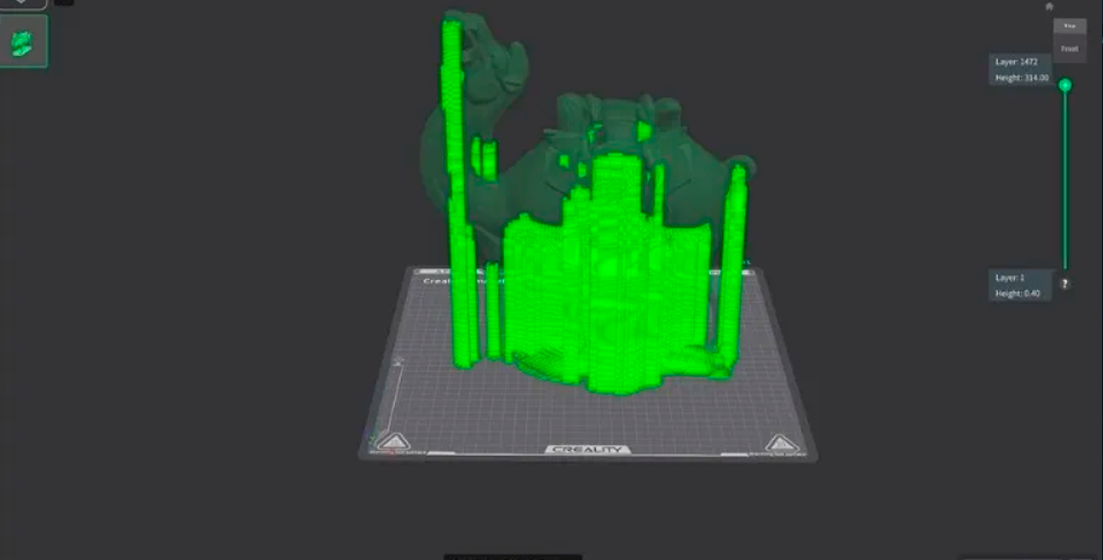

3D-сканер RaptorX Creality также позволяет выполнять сканирование с помощью Scan Bridge, который связывает его с Creality Cloud и может подключаться к принтерам Creality. Поставляемое в комплекте приложение CrealityScan для 3D-сканирования простое в использовании и предлагает мощные инструменты для работы. Программное обеспечение работает на Windows, macOS, Android и iOS.
Гибридная технология
3D-сканер CR-Scan RaptorX оснащен 3D-камерой с разрешением 2,3 миллиона пикселей, которая обеспечивает сканирование с высоким разрешением. Его объектив с низким уровнем искажений с коэффициентом искажений менее 5% гарантирует четкую и точную фиксацию данных.
3D-сканер RaptorX объединяет в себе две передовые технологии сканирования: синий лазер и ближний инфракрасный диапазон. Система с синим лазером особенно примечательна тем, что в ней используются 34 поперечные лазерные линии и 7 параллельных лазерных линий, что в совокупности обеспечивает исключительные результаты сканирования. 34 перекрещивающиеся лазерные линии позволяют сканеру обрабатывать до 1 020 000 точек в секунду, что делает его идеальным для эффективного, надежного и точного сканирования объектов среднего и крупного размера, таких как транспортные средства (мин. 5 x 5 x 5 мм, макс. 4 x 4 x 4 м).
Это дополнительно усиливается усовершенствованным алгоритмом кодирования и декодирования лазерных линий, разработанным для управления более плотными многолучевыми лазерами. Семь параллельных лазерных линий оптимизированы для частичного сканирования в высоком разрешении, позволяющего фиксировать более мелкие детали и повышающего общую эффективность сканирования. Каждая параллельная лазерная линия имеет толщину всего 0,1 мм, что обеспечивает более четкие края и более сложные детали. Благодаря 2,3-мегапиксельной 3D-камере RaptorX восстанавливает мельчайшие детали с впечатляющей точностью, достигая объёмной точности 0,02 мм + 0,06 мм/м. Кроме того, технология лазерной линии сканера поддерживает частоту кадров до 60 кадров в секунду, что делает его высокоэффективным для быстрого и качественного сканирования.
Помимо технологии синего лазера, 3D-сканер RaptorX как и его коллеги по линейке Raptor также оснащен дополнительной технологией структурированного света в ближнем инфракрасном диапазоне (NIR), позволяющей достигать частоты кадров до 30 кадров в секунду. Эта универсальная система поддерживает объекты размером от 150 x 150 x 150 мм до 2 x 2 x 2 м, что делает ее подходящей для широкого спектра применений. Технология NIR отлично подходит для сканирования без маркеров, обеспечивая точные и надежные результаты без использования физических маркеров.
3D-сканер RaptorX поддерживает 24-битное полноцветное сканирование во всех режимах, что позволяет получать высококачественные сканы без использования спреев или маркеров даже при сканировании чёрных или металлических объектов. Он легко захватывает детальные сканы лиц, тел и самых разных объектов размером от 5 мм до 4 м.

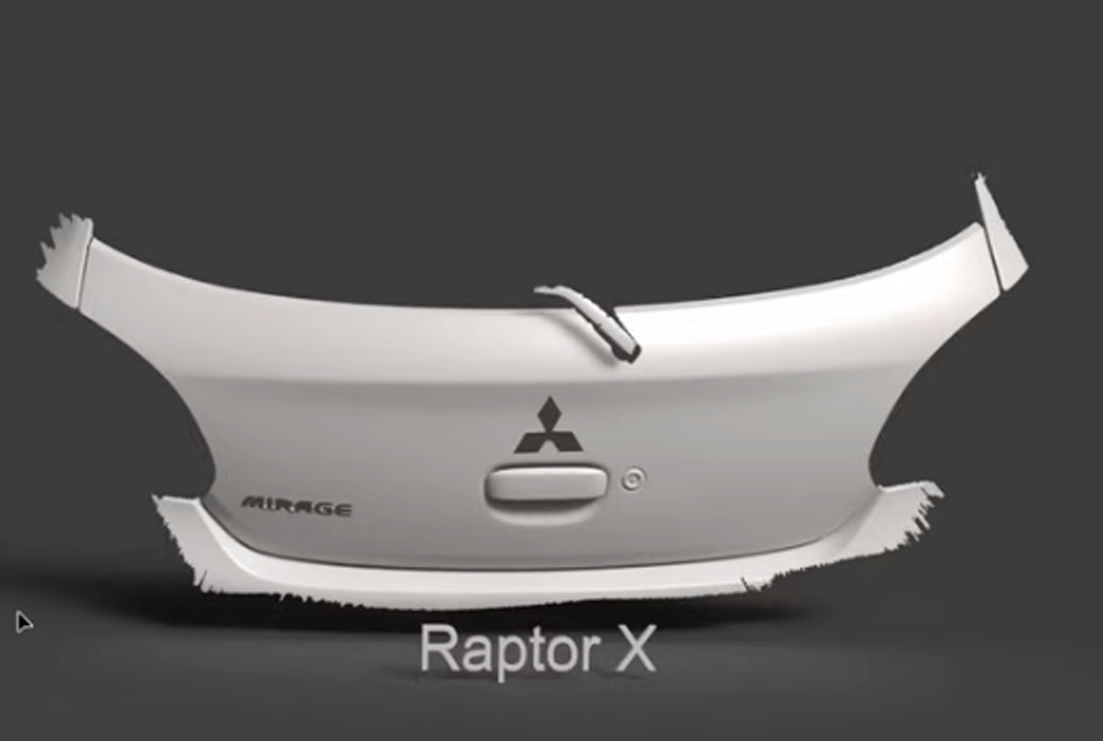

Благодаря сочетанию синих лазерных линий с инфракрасным структурированным светом сканер отлично справляется со сканированием инженерных деталей, пресс-форм, человеческих тел, автомобильных компонентов и многого другого. Синий лазер устойчив к воздействию окружающей среды, что обеспечивает надёжную работу даже на открытом воздухе.
Особенности Creality RaptorX
1. Гибридная технология сканирования: 41 синяя лазерная линия (34 перекрестных, 7 параллельных) и структурированный ближний инфракрасный свет.
2. Высокая точность: объёмная точность 0,02 мм + 0,06 мм/м.
3. Высокая скорость сканирования: до 60 кадров в секунду для синего лазера; 30 кадров в секунду для ближнего инфракрасного диапазона.
4. Беспроводная работа: подключение по Wi-Fi 6 (AX6000, 4,7 Гбит/с)
5. Сканирование без маркеров: технология однократного получения 3D-изображения.
6. Алгоритм сканирования лица и тела: детальное сканирование человеческого тела за две минуты.
7. Улучшенное освещение: 12 круглых светодиодных ламп для 24-битного полноцветного сканирования.
8. Длительный срок службы аккумулятора: ёмкость 35 400 мВт·ч; зарядка до 80 % за 1,5 часа.
9. Устойчивость к воздействию окружающей среды: работает при освещении до 100 000 люкс.
10. Удобный дизайн: эргономичное, лёгкое и интуитивно понятное управление одной рукой.
Заключение
Все три модели серии Raptor обладают высокой точностью и удобством использования, однако выбор конкретной версии зависит от ваших задач: стандартная модель Raptor подойдет для бытового применения и небольших проектов, Raptor Pro — для профессионального использования с расширенными возможностями, а Raptor X — для промышленных применений и работы с крупными объектами.
Если вы ищете надежное решение для 3D-сканирования с возможностью расширения и высокой точностью — серия Raptor станет отличным выбором.
