Еще одна отличительная особенность - это возможность полноцветного сканирования. Creality добавили в сканер полноцветную камеру, которая во время сканирования захватывает реалистичные текстуры и автоматически размещает их на 3D-модели
Немного сухих технических характеристик:
-
Точность сканирования: 0,1 мм
-
Разрешение/Расстояние между точками: 0,16 мм
-
Скорость сканирования: до 30 кадров в секунду
-
Расстояние сканирования: 150 ~ 700 мм
-
Есть поддержка цветной текстуры, поддержка сканирования при ярком солнечном свете, визуальный режим отслеживания.

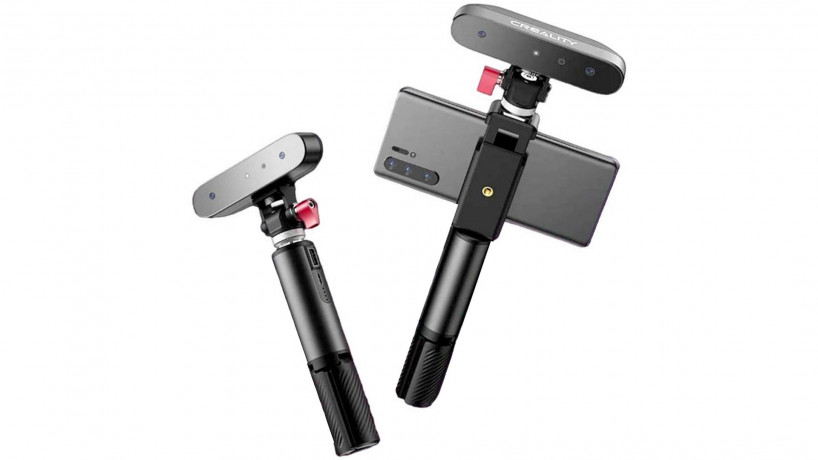

Интересная особенность сканера - это возможность вместо ноутбука или компьютера использовать мобильный телефон. В теории это позволяет сделать сканер по настоящему мобильным.
Но обещания производителя - это одно, проверим так ли хорош Ferret в деле.
Комплектация

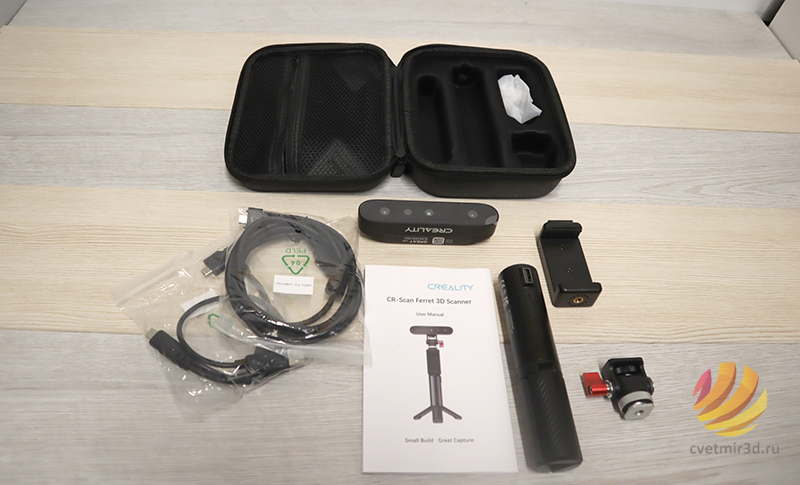

Открываем небольшую коробку и внутри нас ждет симпатичный ударопрочный кейс. В кейсе вместе со сканером мы нашли:
-
Небольшую брошюру-инструкцию по первому запуску и настройке (ссылка на русскоязычную инструкцию есть на коробке)
-
Держатель со встроенным аккумулятором
-
Зажим для мобильного телефона
-
Винтовой шарнир для крепления сканера
-
Сканер
-
Два комплекта проводов - один для подключения к компьютеру, а второй для подключения к смартфону
Все это компактно упаковано в прочном кейсе, который можно закинуть в рюкзак или сумку, не боясь повредить сканер.
ПО
ПО - это самая важная часть сканера. Камера или, например, лидар есть во многих мобильных телефонах, но важно не только “собрать информацию” о сканируемом предмете, главное правильно ее обработать и получить из этого точную 3D-модель.
В комплекте с Ferret, Creality поставляет программу для сканирования Creality Scan.
Также была добавлена бета-версия Creality Scan для Mac и вышло обновление для самого сканера. Приятно что производитель старается оперативно дорабатывать ПО.
На телефон можно скачать программу в Google Play или также с сайта производителя. Для владельцев айфонов программы пока нет, но Creality обещают выпустить ее в скором времени.
После установки Creality Scan можно собирать сканер.
Сборка сканера

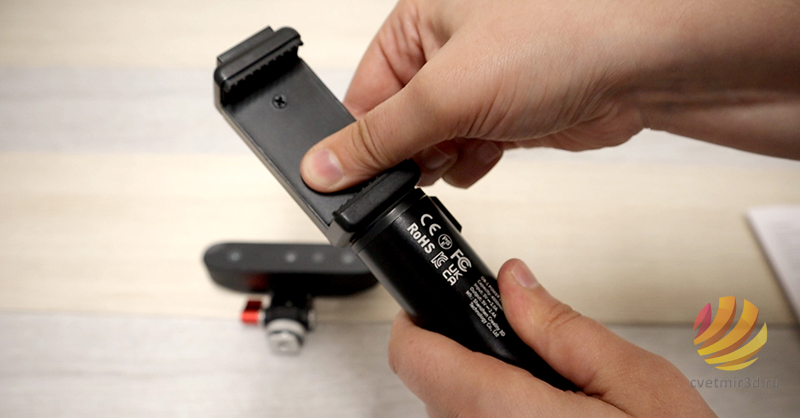

Собирается Ferret очень просто. На штатив прикручивается держатель для телефона, в держателе есть два крепежных отверстия, чтобы можно было удобно расположить телефон.

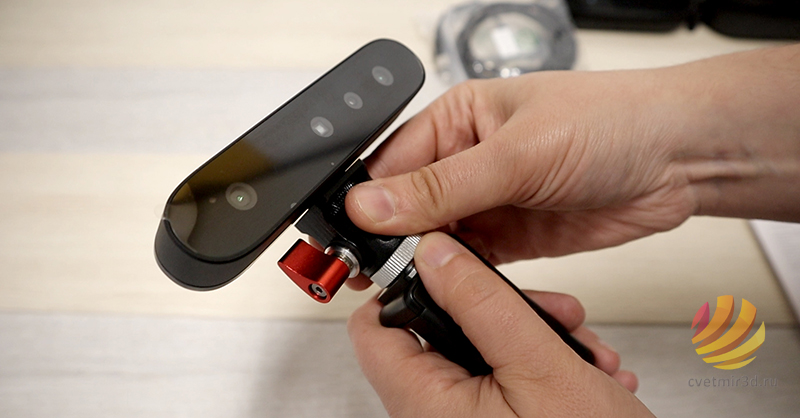

Сам сканер прикручивается к шарниру. Резьба на сканере меньше стандартной, которая используется на обычных штативах для фотоаппаратов, поэтому штатив получится использовать только родной.
Устанавливаем шарнирное соединение со сканером в паз и фиксируем. Все, сборка завершена и сканер готов к работе.
Подключение сканера
Подключаем сканер - для подключения к телефону нужно воткнуть провод в сканер, телефон (здесь предусмотрен разъем Type-C, и если телефон с другим разъемом, то использовать сканер с телефоном не получится) и вставить USB разъем в штатив.
На штативе загорятся 4 лампочки - это индикатор заряда встроенного аккумулятора. Потребление сканера совсем небольшое, так что встроенного аккумулятора хватит на очень много часов непрерывной работы.
Зарядить телефон от держателя не получится, он рассчитан только на питание сканера.
С компьютером все проще - один кабель от сканера к USB-порту.
Стоит обратить внимание на системные требования. Для телефона - это смартфон на 10-ом андроиде с 8 Гб оперативной памяти, для компьютера - 8 Гб оперативной памяти и операционная система минимум Win 8.
После запуска программы сканер должен сразу определится.
Сканирование

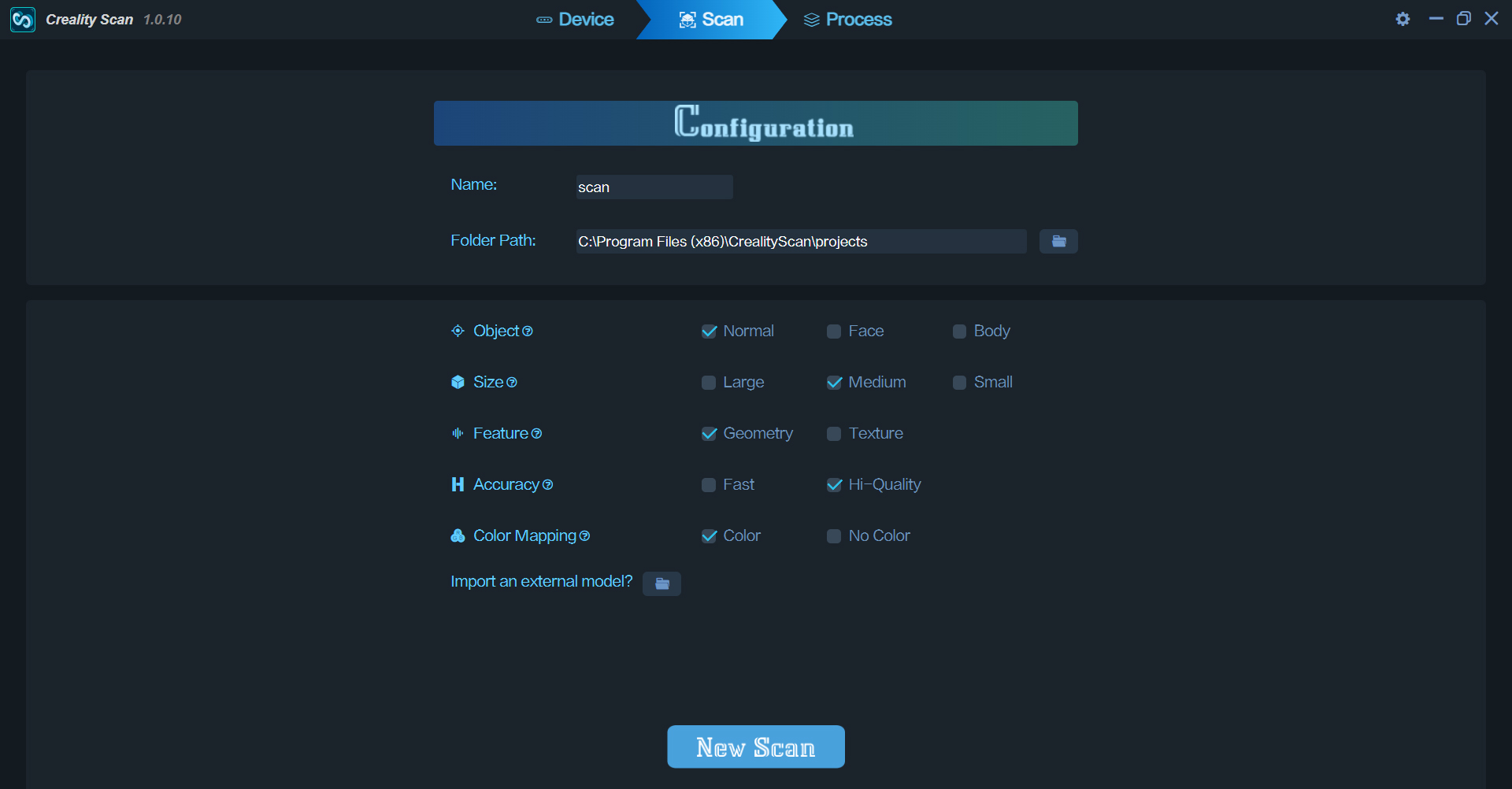

В Creality Scan есть несколько режимов сканирования. Эти пункты одинаковы для программы на компьютере и телефоне.
Object: Body и Face - это режимы, предназначенные для сканирования лица и тела, для других объектов производитель рекомендует выбирать режим Normal.
Size: здесь нужно выбрать примерный размер сканируемого объекта.
Feature: Geometry - простое сканирование, Texture - сканирование с применением маркеров.
Accuracy или точность - обычное качество и высокое качество сканирования. Сканирование с высоким качеством доступно только при подключении сканера к USB 3.0
Color mapping: тут все просто, сканировать с захватом цвета или достаточно обычной 3D-модели.
Свинья
Начнем сканирование с небольших и простых объектов. Возьмем простую латексную свинку - игрушку.
Поверхность свиньи матовая, сама игрушка достаточно большая и объемная, поэтому у сканера не должно возникнуть проблем. Подключаем сканер к ноутбуку и запускаем Creality Scan.

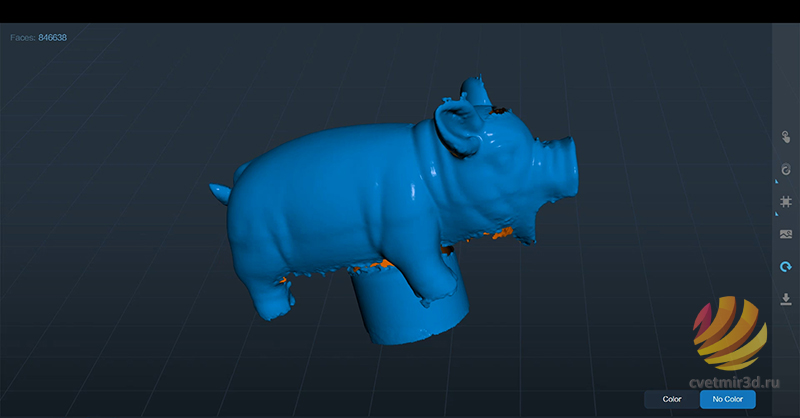

Вместо поворотного стола использовали баллончик с матирующим спреем. Ferret легко справился с поставленной задачей. Сканирование заняло пару минут, поверхность свинки получилась очень неплохой.
Было бы гораздо удобнее, если бы можно было сразу отрезать “паразитные” объекты, которые случайно попали в кадр или автоматически зашить все дырки в модели. Для этого можно использовать и другие программы, но гораздо удобнее иметь возможность сделать все в одном месте.
ПО еще в стадии доработки, так что будем надеятся, что в скором времени функционал программы все же расширят.
Игрушечный трактор
Немного усложним задачу и возьмём вот такой детский трактор. Игрушка достаточно большая, но с обилием мелких деталей и прозрачными окнами.
Подключаем сканер к телефону. Его характеристики ниже рекомендуемых, всего 4 Гб оперативной памяти, но почему бы не попробовать. Сканирование было не такое плавное, как на компьютере, но, даже учитывая слабенький телефон, все же результат есть.
Если сканер “теряется” в пространстве, он не начинает сканировать все подряд, а просит вернуться к знакомой ему точке и достаточно быстро ее находит. Это однозначный плюс.

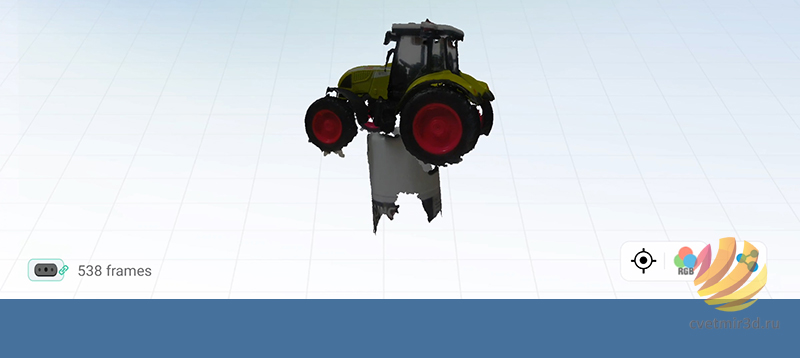

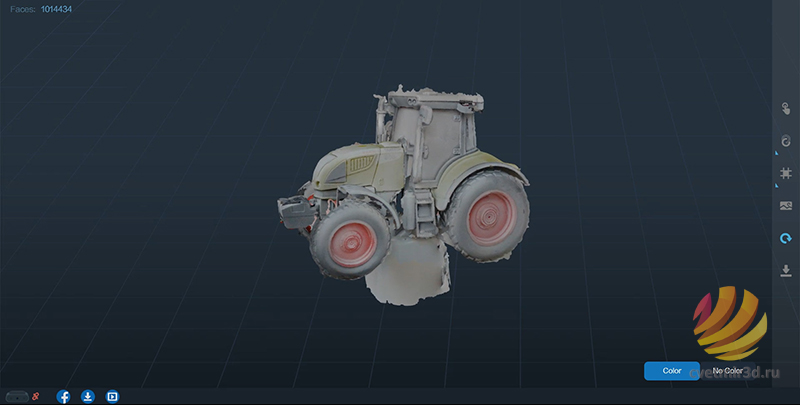

Прозрачные окна не стали для Ferret проблемой. Но вот черные глянцевые детали он не видит. Получаем вот такую половинку трактора. Попробуем использовать матирующий спрей. И результат стал получше.
Бутылка для вазы

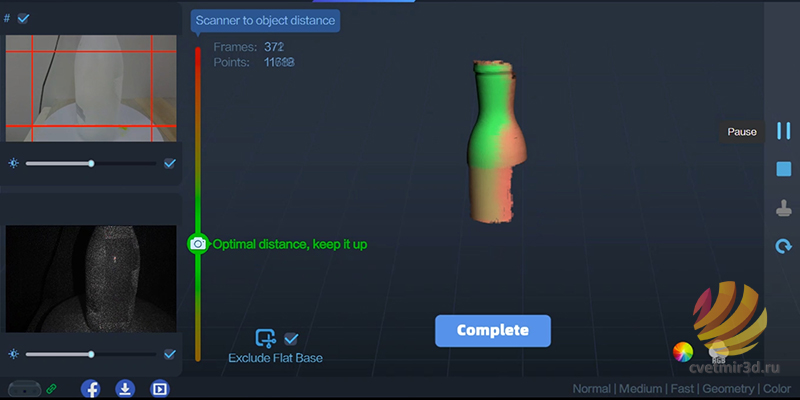

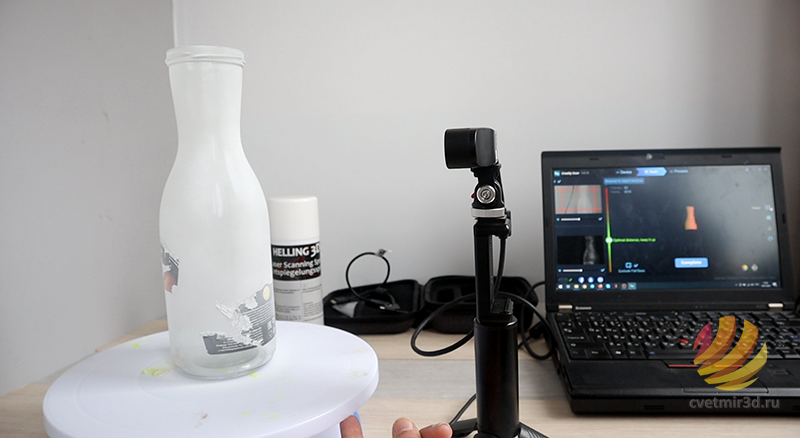

Дальше попробуем отсканировать вот такую интересную бутылку, чтобы впоследствии, в 3D-редакторе сделать на нее несколько декоративных элементов. Как раз у нас появился импровизированный поворотный столик из тортовницы. С ним оказалось гораздо удобнее сканировать объекты.
Наушники
Это уже задача повышенной сложности - корпус сломанных накладных наушников. Посмотрим как справится Ferret.
Решили попробовать сканирование в высоком качестве. Нашли стационарный компьютер с USB 3.0, установили Creality Scan, и компьютер не увидел сканер. Либо это все еще отголоски сырого ПО, либо все-таки проблема в компьютере.
Если попытаться запустить сканирование в высоком качестве через USB 2.0, программа просто ничего не отобразит. Ну ладно, попробуем в обычном качестве.

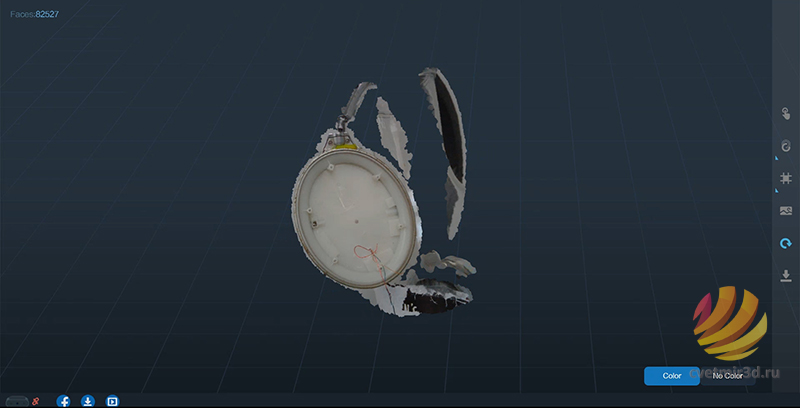

Сканируем и получаем вот такую модельку.
Исходная деталь небольшая, но Ferret справился с задачей очень неплохо. Конечно получившийся скан нужно доработать перед печатью, но в любом случае это оказалось быстрее и точнее чем создание модели по фотографии в нескольких проекциях или создание чертежа со снятием всех размеров.
Пластик на питбайк
Перейдем к более большим объектам. Пластик от питбайка. Конечно можно заказать новый комплект, но с отсканированной моделью есть возможность создать необычный дизайн или например добавить несколько отсеков-бардачков для инструментов.
Такую деталь достаточно сложно смоделировать из-за ее плавных изгибов и нескольких точек крепления к мотоциклу, которые находятся в разных местах.

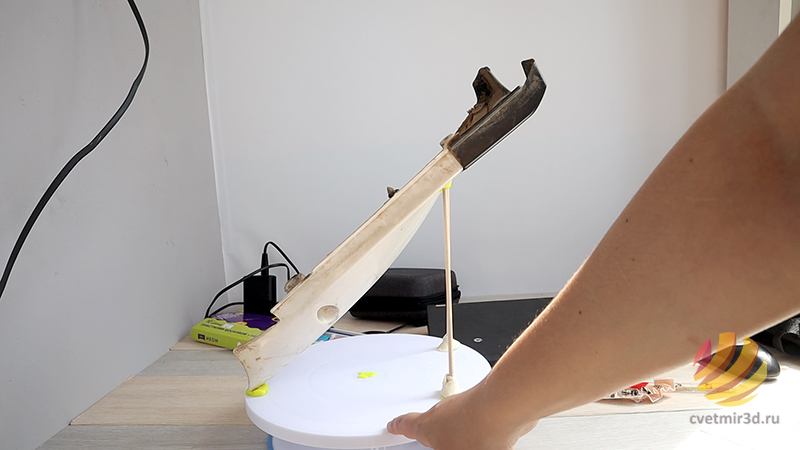

Устанавливаем нашу деталь на поворотный стол. Сканируем. Ferret достаточно неплохо справляется с построением такой крупной детали, но при попытке развернуть деталь другой стороной теряется.

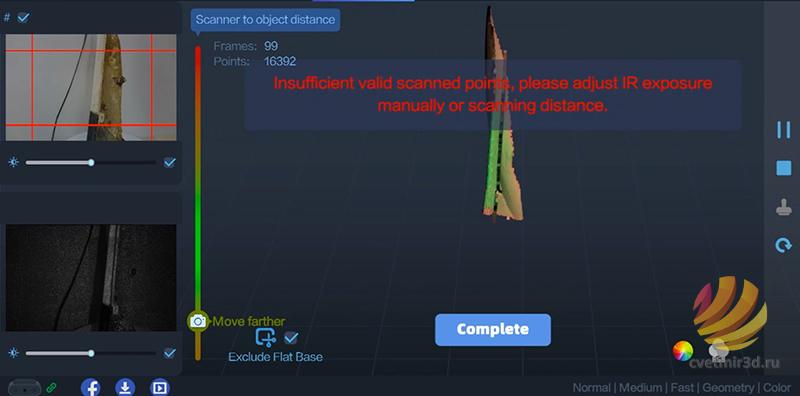

Тонкое ребро модели стало для сканера большой проблемой. Можно конечно отсканировать внешнюю и внутреннюю сторону отдельно, а потом сшить в 3D-редакторе, но это лишние часы работы. Надеемся эту проблему решат в будущих обновлениях Creality Scan.

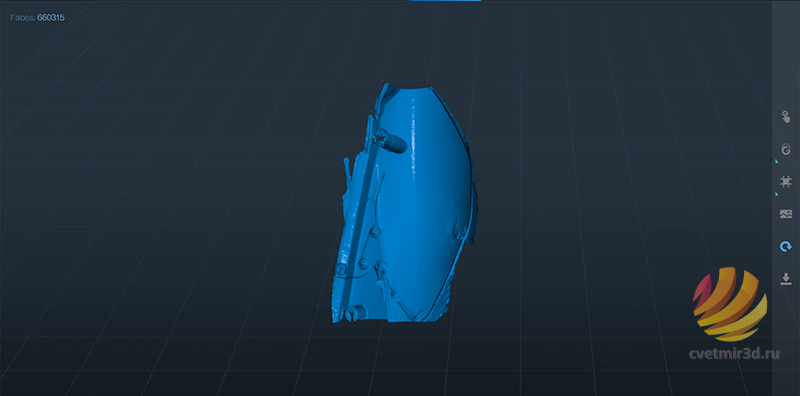

Возможно помогло бы использование маркеров. В принципе главное, что получилось отсканировать внутреннюю часть со всеми креплениями, толщину детали нарастить не так сложно.
Бок питбайка
Перейдем к полевым испытаниям) Пакуем сканер в кейс и едем на природу.

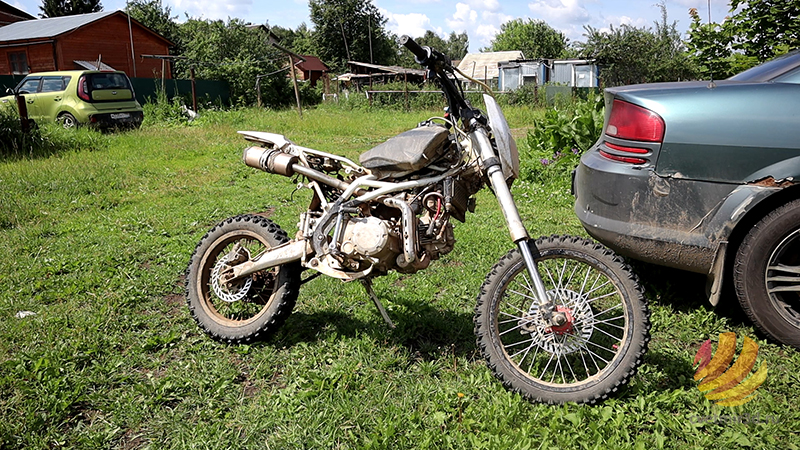

А почему бы не отсканировать бок питбайка? Тогда можно будет по этой 3D-модели сделать действительно индивидуальные кастомные обвесы. Не обязательно пластик.
Выгоняем питбайк из гаража, снимаем сиденье и весь пластик сбоку, далее пробуем отсканировать.

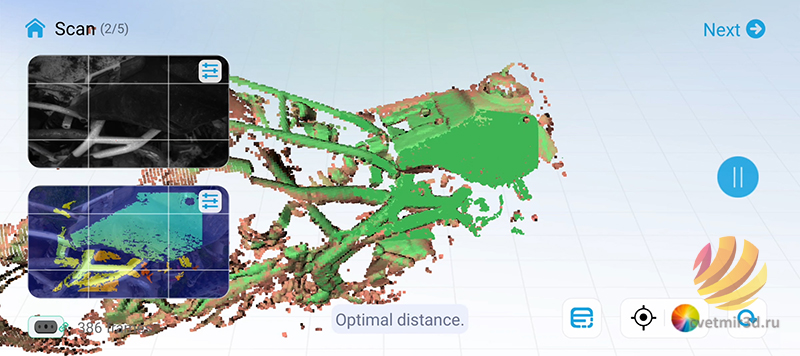

Производитель обещает, что яркое солнце не станет помехой для Ferret. На улице как раз выдалась солнечная погода, пробуем сканировать при помощи телефона. Что-то сканер конечно увидел, но например некоторые металлики и белый, матовый пластиковый хвост он видеть отказался.
К тому же из-за слабого телефона, сканер стал постоянно терять с ним соединение. Хорошо, что сканирование в таком случае не сбрасывается, а просто ставится на паузу.

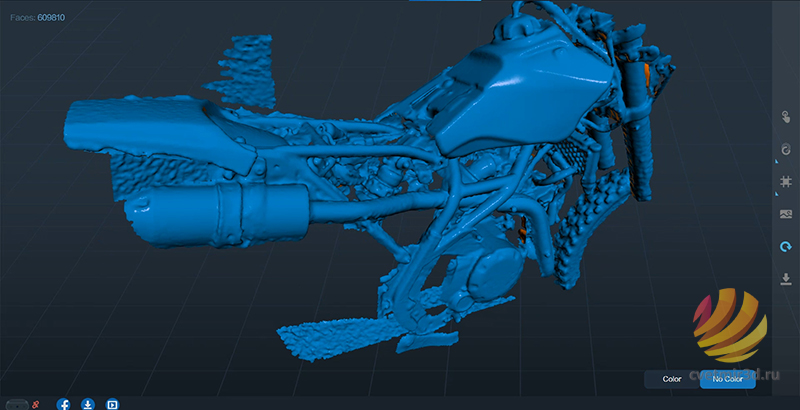

Подключаемся к ноутбуку. Результат тоже не особо хороший. Похоже в солнечную погоду сканер все-таки предпочитает не замечать достаточно большое количество поверхностей. Загоняем мотоцикл в гараж и тут уже Ferret показал себя во всей красе. Быстро, четко, без капризов. За пару минут бок мотоцикла был отсканирован и сохранен.
Часть переднего бампера машины

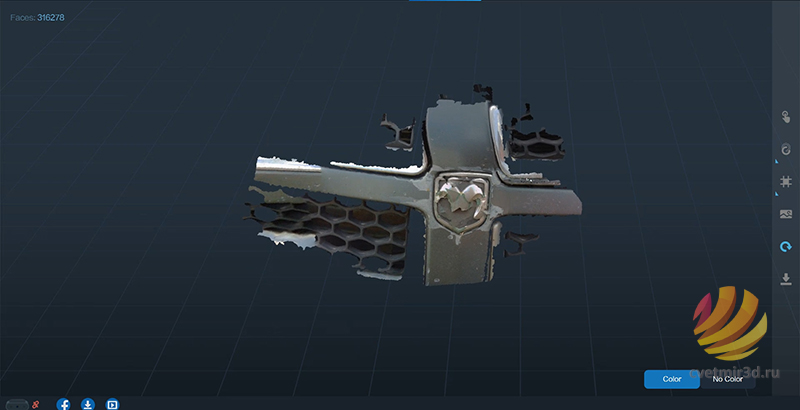

Но яркое солнце не стало помехой при сканировании “морды” машины. Нужен был совсем небольшой кусочек с поломанным значком на переднем бампере. Ferret без проблем справился с этой задачей.
Значок имеет маленький изгиб, было бы сложно при моделировании его сохранить. Этот скан в будущем будет использоваться для моделирования и печати нового кастомного значка.
Голова

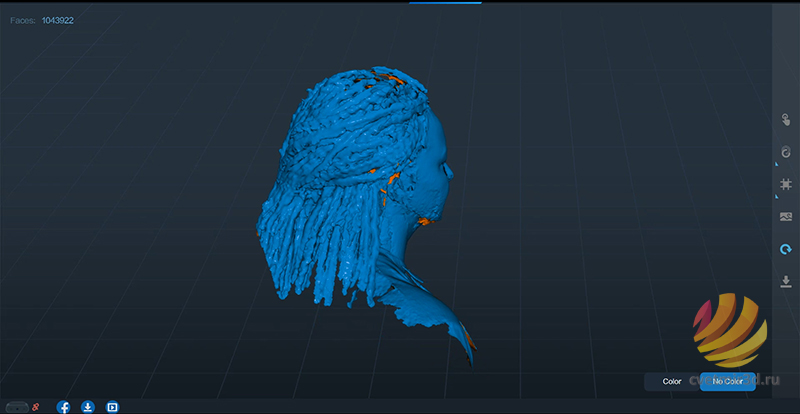

Ну и напоследок попробуем отсканировать человека)

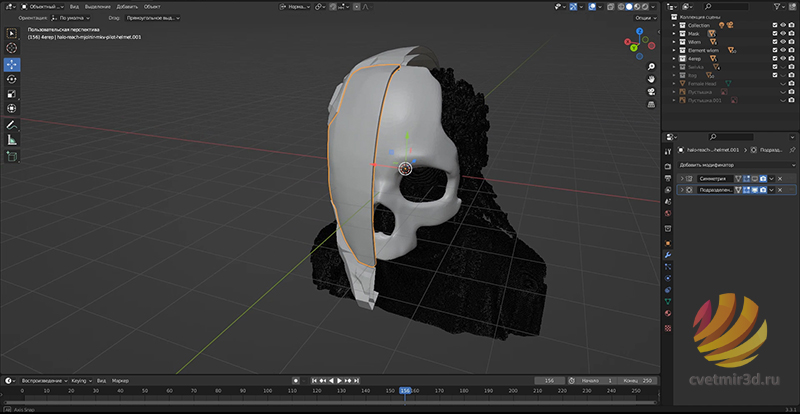

Сканирование головы и тела может стать хорошим подспорьем например для косплееров. Гораздо удобнее “примерить” и подогнать маску, шлем или части брони в 3D-редакторе и избежать разочарования, что шлем слишком маленький или сделан без учета человеческой анатомии уже после печати.
К тому же можно моделировать, например, броню, с учетом тонкостей своей анатомии. Все-таки замеры не настолько точны.
Так что если планируется использовать Ferret в качестве “мобильного” сканера стоит учитывать что потребуется достаточно мощный телефон с большим объемом оперативной памяти.
Итоги
С одной стороны, сканер хорош - возможность использования мобильного телефона в качестве “приемника” 3D-модели, это замечательная идея. Сканер легкий, быстрый, удобный и по-настоящему мобильный.
Да, для мелочей и мегаточного сканирования он не подойдет. Сканы в любом случае придется дорабатывать вручную, но в принципе это особенность всех недорогих сканеров.
Единственное что по настоящему расстроило - это ПО. Оно работает, но откровенно сыровато, с этим и связаны все неточности и ошибки сканирования, например, когда сканер не видит тонкую модель сбоку или программа просто виснет. Не хватает некоторых функций - нет возможности сразу сделать твердотельную модель, зашив все отверстия, для этого придется использовать стороннее ПО.
Но стоит отметить что производитель очень активно дорабатывает Creality Scan, за время съемок обзора было выпущено несколько обновлений компьютерной версии программы и обновление для прошивки самого сканера.
Но несмотря на все свои недостатки, сканер оставил положительное впечатление о себе.
CR-Scan Ferret не подойдет тем, кто ожидает после сканирования получать модель готовую к печати или хочет использовать Ferret для сканирования совсем небольших технических моделей. Для таких задач есть профессиональные сканеры с более сложным и проработанным ПО, но и стоимость такого сканера будет в разы больше.
Но Ferret может стать хорошим дополнением для домашнего или офисного 3D-принтера. Такой сканер хорошо подойдет для выполнения разнообразных задач, для которых не нужна супер точная копия сканируемой модели или пользователь готов доработать ее вручную.
