09 июля 2019

Обзор 3D принтера Anycubic i3 Mega S

Приветствуем вас!

Обзор 3D принтера Anycubic i3 Mega S

Сегодня расскажем вам про улучшенную модификацию популярного бюджетного 3D-принтера Anycubic i3 Mega S. Предыдущая версия i3 Mega давно зарекомендовала себя среди любителей 3D-печати, как простой, надежный и недорогой принтер для дома или небольшого офиса. Версия Mega S отличается от него не очень сильно. Экструдер теперь с подающим механизмом типа Titan, а держатель для катушки идет в комплекте и крепится к раме принтера. Но обо всем по порядку.

Технические характеристики

Характеристика Значение
Технология печати FDM
Тип материала PLA, ABS, Wood, HIPS, Flex и другие
Размер области построения 210×210×205 мм
Количество экструдеров 1
Диаметр нити 1,75 мм
Диаметр сопла 0,4 мм
Скорость перемещения экструдера 100 мм/сек
Скорость печати 20-100 мм/сек (рекомендуется 60 мм/сек)
Точность позиционирования по оси XY 0,0125 мм
Точность позиционирования по оси Z 0,002 мм
Температура окружающей среды 8-40 °C
Рабочая температура экструдера макс. 260 °C
Интерфейс подключения SD-карта, USB-кабель
Рабочая температура стола макс 110 °C
Электропитание 110 V/220 V AC 50-60 Hz, 12 V DC
Толщина слоя 0,05-0,30 мм
Программное обеспечение Cura, Simplify3D, Repetier-HOST
Поддерживаемые форматы файлов STL, OBJ, DAE, AMF
Вес принтера 11 кг
Размеры принтера 405×410×453 мм

Комплектация

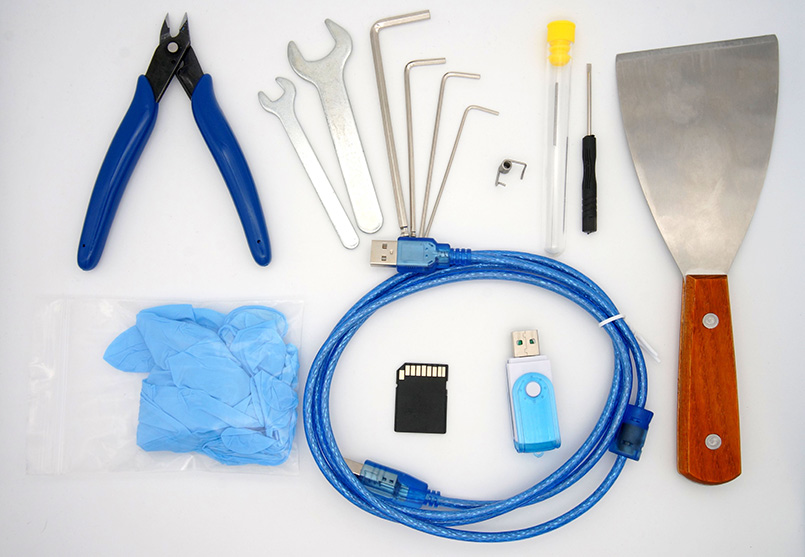

Комплектация действительно очень богатая, у бюджетных принтеров редко в комплекте встретишь такое количество нужных вещей. Естественно есть всё необходимое для сборки и ремонта: шестигранники, ключи и отвертка, игла для прочистки сопла. И все, что может пригодиться при использовании принтера: SD карта с картридером, бокорезы, широкий шпатель (нормально заточенный, что вообще невероятная редкость), пара резиновых перчаток, USB провод для подключения к компьютеру.

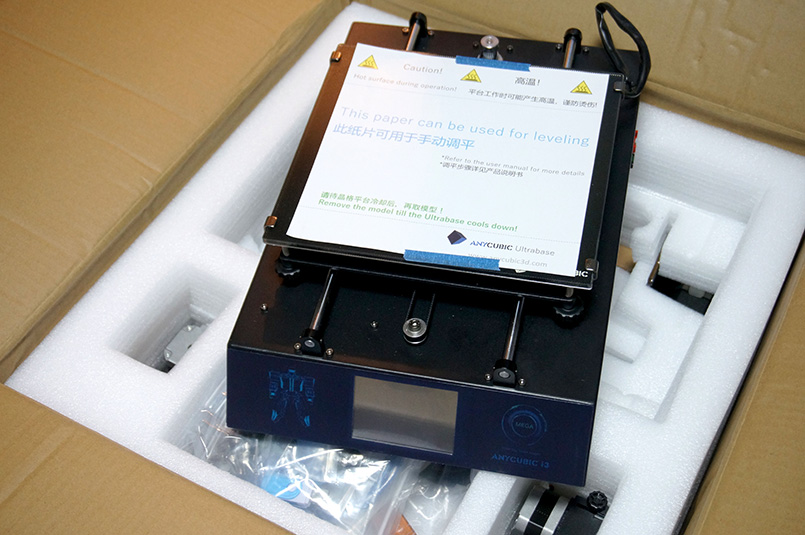

Комплектация 3D принтера Anycubic i3 Mega S

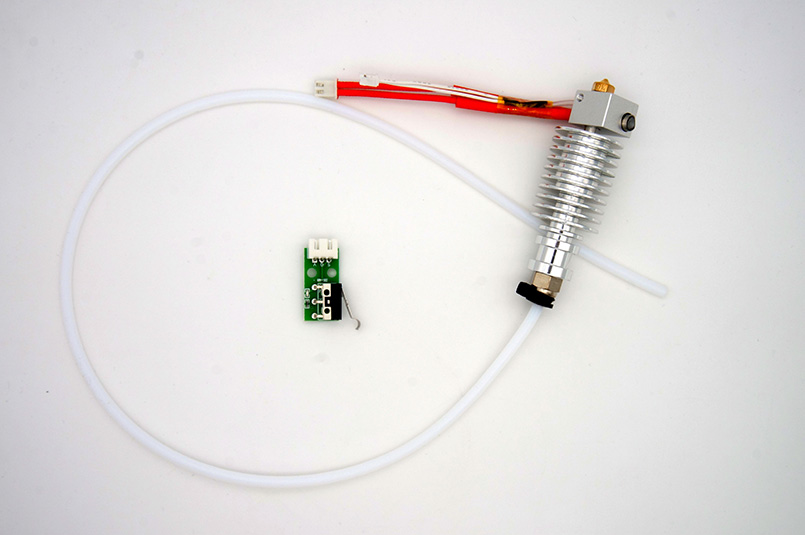

И плюс ко всему этому, в комплекте есть запасной концевик, целый дополнительный хотенд в сборе (с соплом, термистором, нагревателем и тефлоновой трубкой) и килограммовая катушка PLA-пластика.

Комплектация 3D принтера Anycubic i3 Mega S

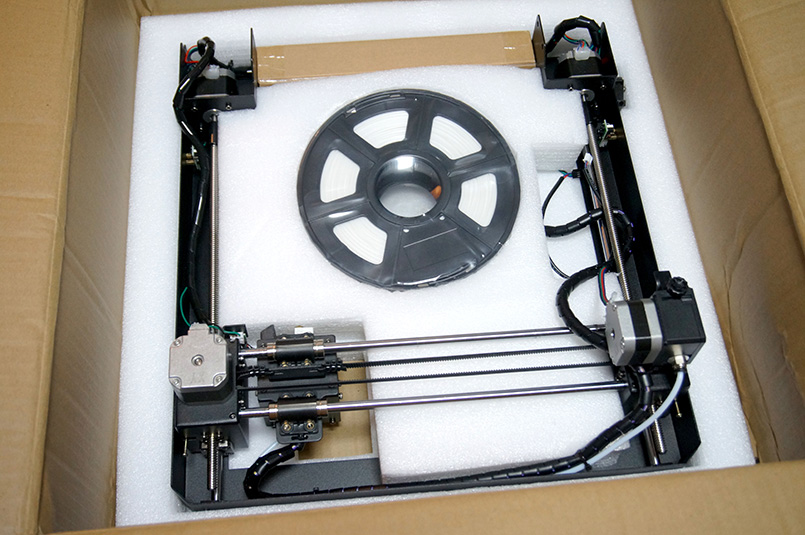

Принтер поставляется практически собранным.

Комплектация 3D принтера Anycubic i3 Mega S

Комплектация 3D принтера Anycubic i3 Mega S

Состоит он всего из двух основных частей: блока управления, с установленным на него столом, и вертикальной рамой с экструдером и всей осью Z.

Вся сборка заключается в закручивании 8 болтов…

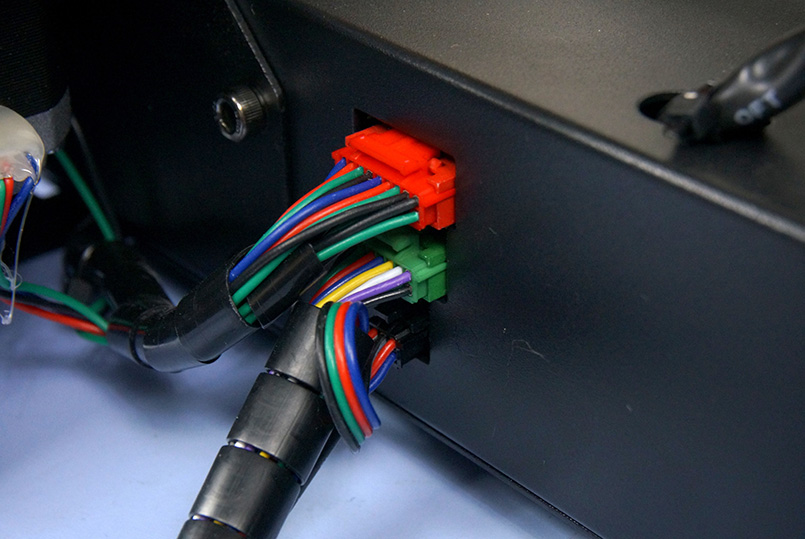

Подключение 3D принтера Anycubic i3 Mega S к блоку питания

и подключении трех проводов к блоку управления.

Подключение 3D принтера Anycubic i3 Mega S к блоку питания

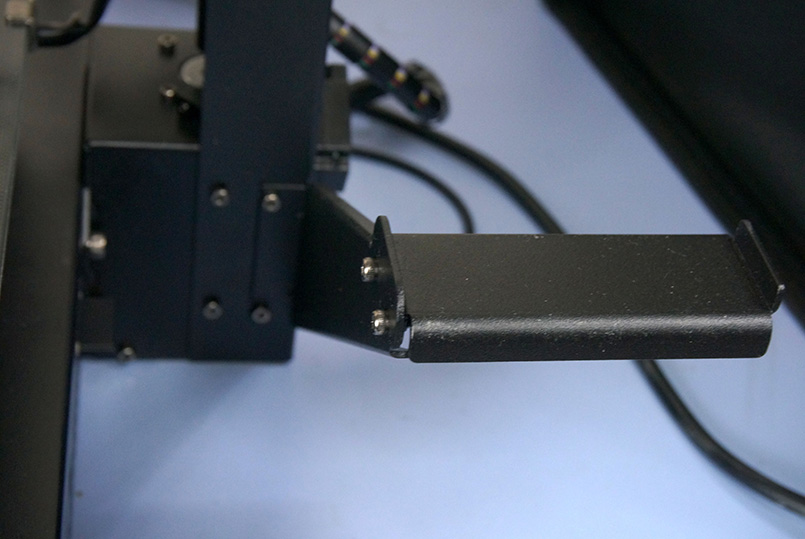

После этого останется только прикрутить к вертикальной раме держатель для катушки с пластиком и все, принтер готов к работе.

Вертикальная рама цельнометаллическая, что придает ей очень хорошую жесткость. Блок управления также находится в металлическом корпусе. Снизу у него прикручены резиновые ножки. В целом конструкция принтера очень прочная, ничего не шатается и не болтается.

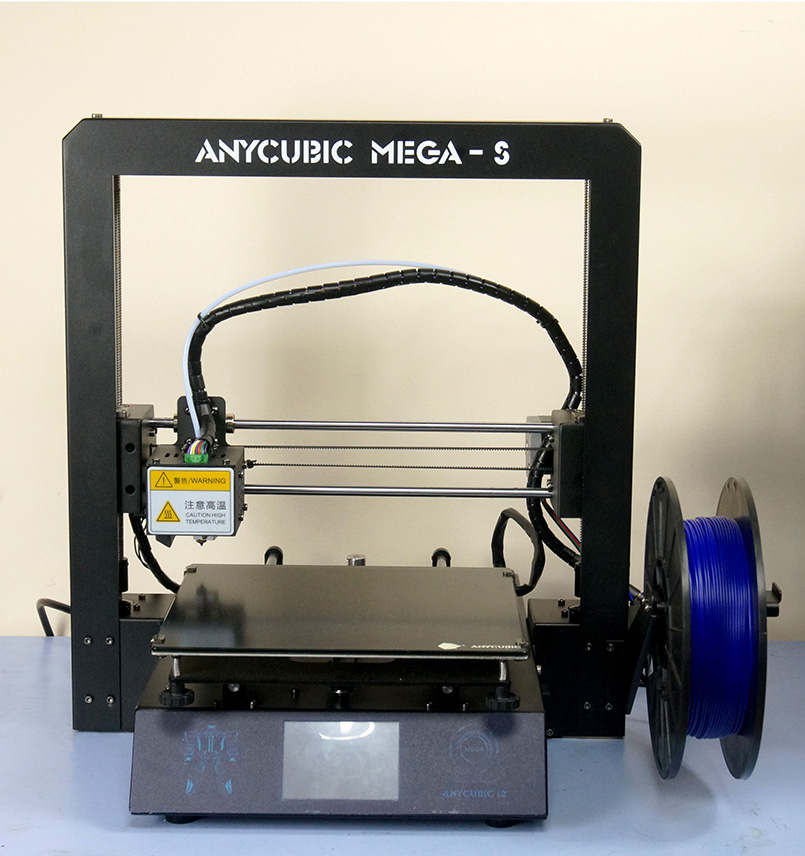

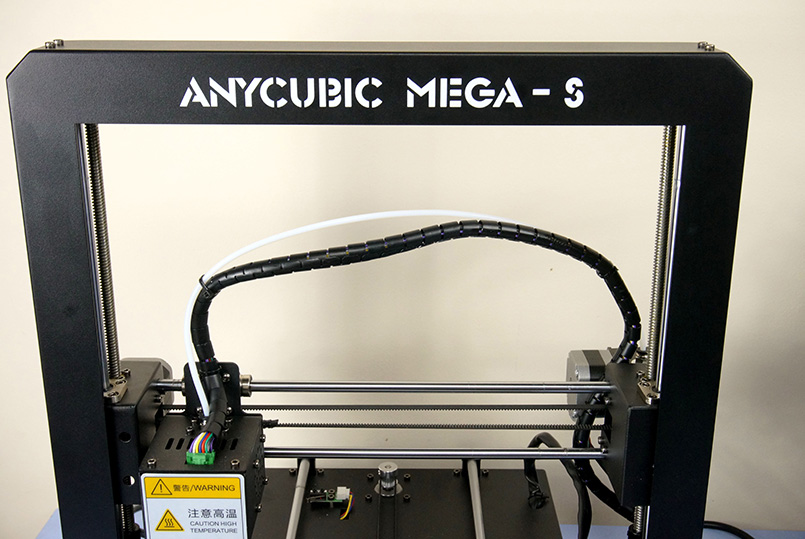

Обзор 3D принтера Anycubic i3 Mega S

Принтер обладает Prusa-подобной кинематикой, или как у нас любят его называть – прюша или дрыгостол. Это означает, что ось Y – это стол, который перемещается вперед-назад. Ось X – это каретка экструдера, которая двигается вправо-влево. А также вся ось X поднимается вверх, таким образом получается ось Z.

Все оси перемещаются на 8-ми миллиметровых валах и линейных подшипниках. Остановимся на каждой оси немного поподробнее.

Ось Х

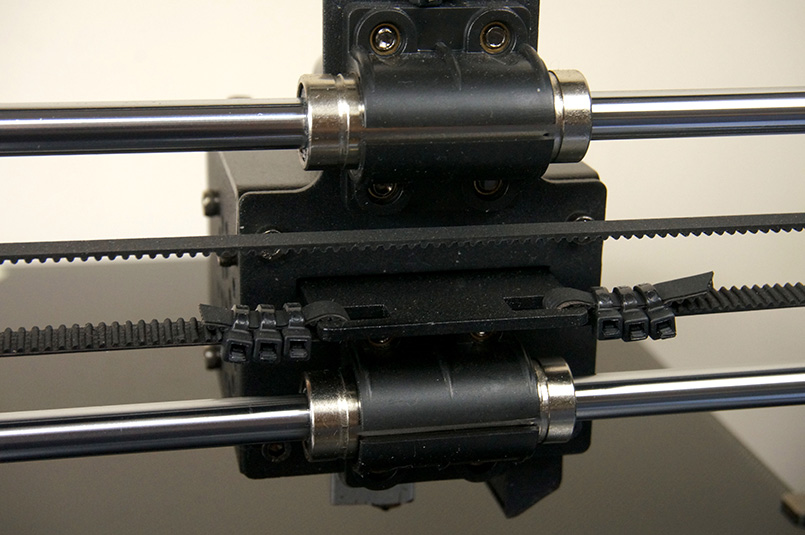

3D принтер Anycubic i3 Mega S: ось X

Каретка экструдера двигается по двум 8-ми миллиметровым валам на двух линейных подшипниках типа LM8LUU.

Ось Y

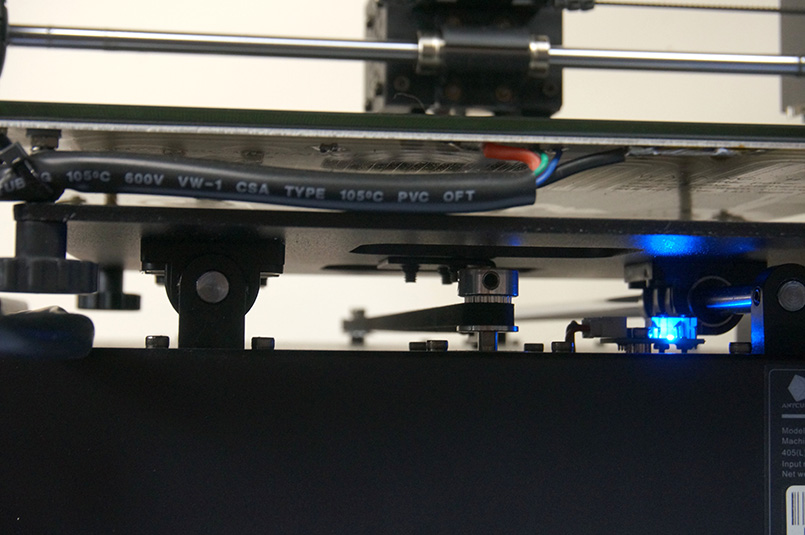

3D принтер Anycubic i3 Mega S: ось Y

Стол также перемещается по двум 8-ми миллиметровым валам с тремя подшипниками LM8UU, два с одной стороны и один с другой. Рама стола выполнена из цельного куска металла. Она очень прочная, нет ни намека на изгиб. Сам стол нагреваемый, максимальная температура 110 градусов, представляет из себя алюминиевую пластину, на которой сверху установлено оригинальное стекло-«ультрабаза». Ultrabase - это фирменная разработка компании Anycubic, которую на данный момент не пытался скопировать только ленивый, но качество оригинальной ультрабазы до сих пор остается вне конкуренции. На стекло сверху нанесено специальное перфорированное покрытие. В большинстве ситуаций детали отлично прилипают к столу во время печати, а после остывания стола сами от него отклеиваются и без проблем снимаются. Исключение составляет разве что ABS, для него все-таки желательно использовать дополнительный адгезив.

Ось Z

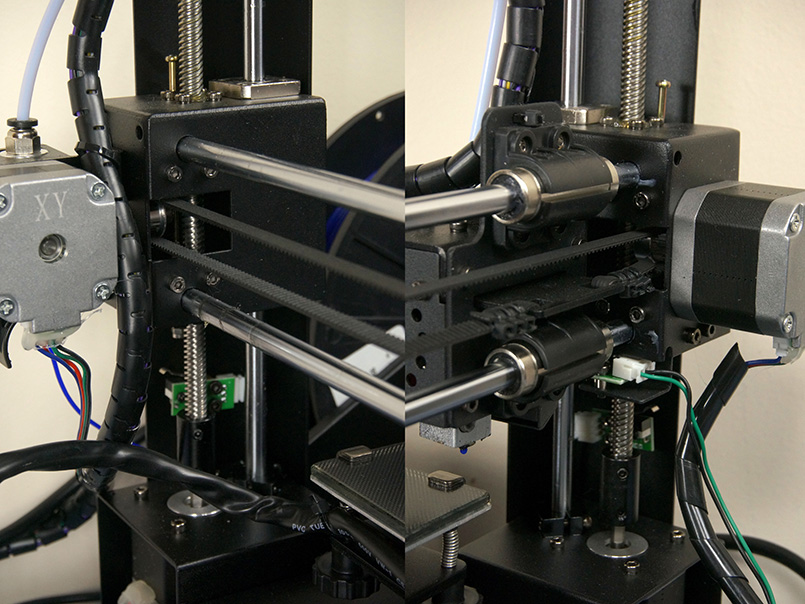

3D принтер Anycubic i3 Mega S: ось Z

Имеет два мотора, два вала и две винтовые направляющие. При этом она также имеет два концевика и два болтика для калибровки с каждой стороны. При первоначальной калибровке необходимо один раз добиться, чтобы при срабатывании обоих концевиков ось Z была горизонтальна. А дальше, даже если по каким-то причинам ось перекосится, при каждой парковке она будет снова возвращаться в горизонтальное положение. И печать всегда будет начинаться с ровной осью Z.

Экструдер

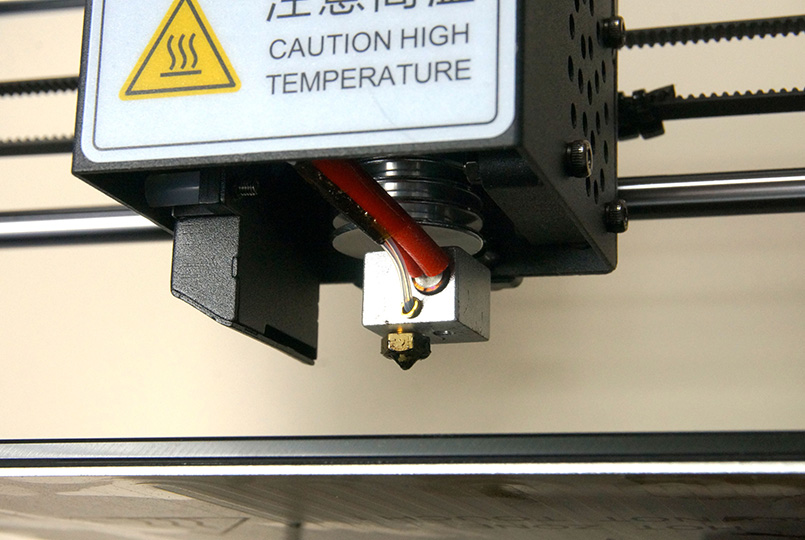

Экструдер 3D принтера Anycubic i3 Mega S

Если оси XYZ Mega S перекочевали из i3 Mega без изменений, то экструдер претерпел некоторые изменения. Хотенд все еще остался V6 в боуден-исполнении. Снаружи каретка закрыта металлическим кожухом, в котором спрятан сам хотенд, вентилятор обдува радиатора хотенда, вентилятор обдува зоны печати и распределительная плата.

Обзор 3D принтера Anycubic i3 Mega S

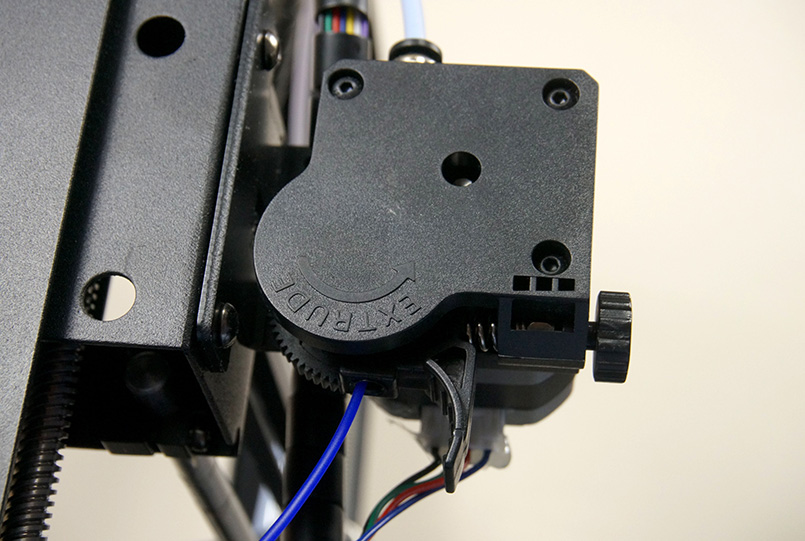

А вот подающий механизм поменяли на аналог Titan-а. Это значит, что пластик подается не напрямую шкивом мотора, а через шестеренку. Это дает более высокий крутящий момент, значительно улучшенную точность подачи филамента, а также более качественный прижим пластика в механизме.

Обзор 3D принтера Anycubic i3 Mega S

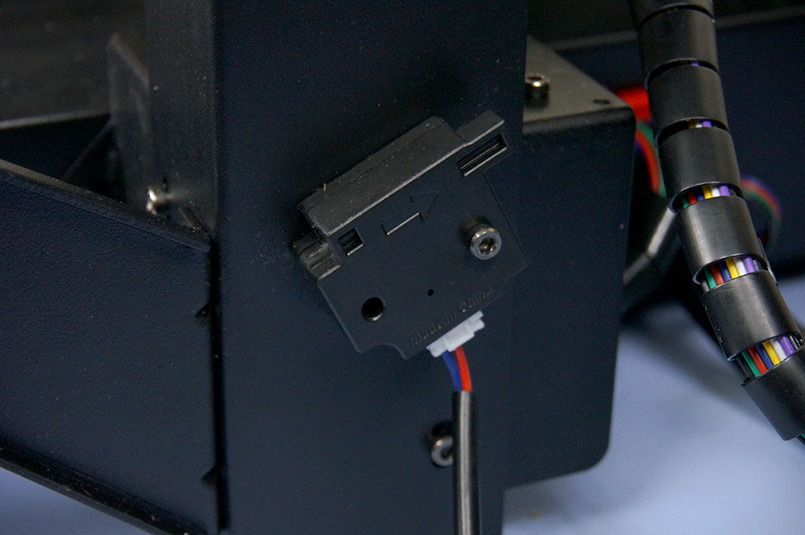

Имеется датчик окончания филамента. В случае, если пластик неожиданно закончится, принтер автоматически встанет на паузу и будет ждать, пока вы заправите новую катушку. За время нашего тестирования ни одного ложного срабатывания датчика не было.

Обзор 3D принтера Anycubic i3 Mega S

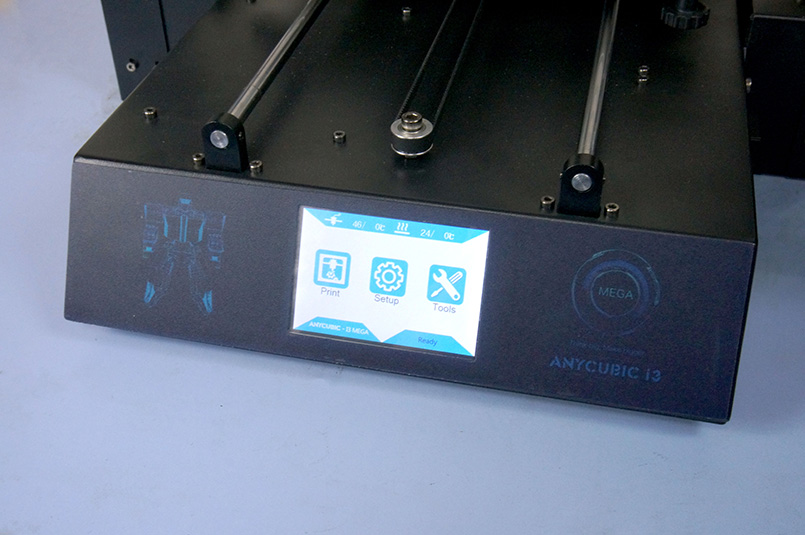

Управление принтером происходит при помощи сенсорного экрана, который удобно расположен спереди под небольшим наклоном. Отзывчивость у сенсора хорошая, нажатия пальцами регистрируются без проблем, лишних срабатываний замечено не было. В меню экрана есть почти все необходимое, автоматический преднагрев для пластиков PLA и ABS, простой нагрев до необходимой температуры, охлаждение, управление осями, auto-home осей, загрузка/выгрузка филамента и это в общем-то все. Более точных настроек, таких как изменение ускорений и джерков, управление вентилятором охлаждения или ассистента для калибровки, к сожалению, в меню сенсорного экрана нет. Во время печати есть возможность менять только температуру и общую скорость печати. Настроек обдува и потока нет, что тоже немного неудобно.

Печатать можно как обычно с SD-карты или через USB-провод.

Для нарезания моделей Anycubic предлагает использовать слайсер Cura 15.04.6, это давно устаревшая версия Cura, которая не имеет львиной доли функционала последних версий. На данный момент последняя версия - Cura 4.1, ее можно скачать на сайте Ultimaker. В стандартных профилях для принтеров есть Anycubic i3 Mega, он без проблем подходит и для Mega S. Если вы предпочитаете другие слайсеры (Simplify3D, Slic3r, IdeaMaker, Kiss), вы спокойно можете ими воспользоваться, данный принтер использует для печати стандартный gcode для прошивки Marlin.

А теперь давайте заглянем внутрь блока управления.

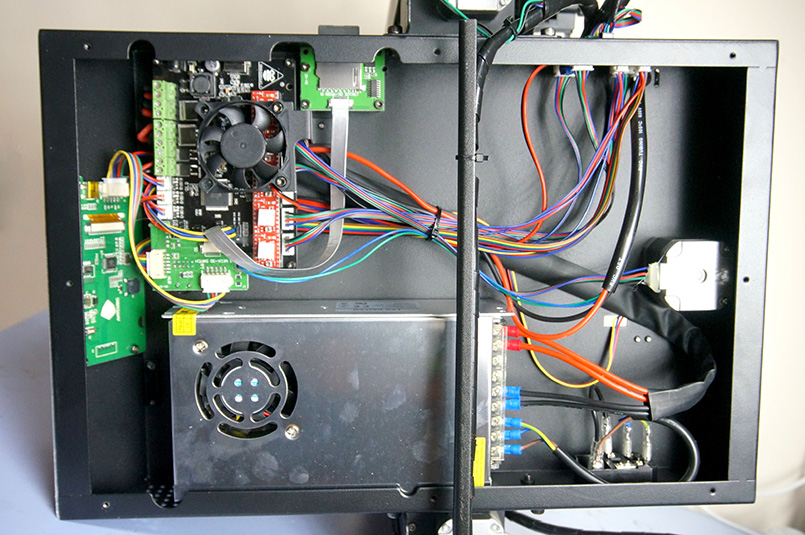

Блок управления 3D принтера Anycubic i3 Mega S

Открыть его несложно, достаточно перевернуть принтер на бок, открутить 10 болтиков и снять нижнюю крышку. Вся электроника размещена в этом блоке.

Обзор 3D принтера Anycubic i3 Mega S

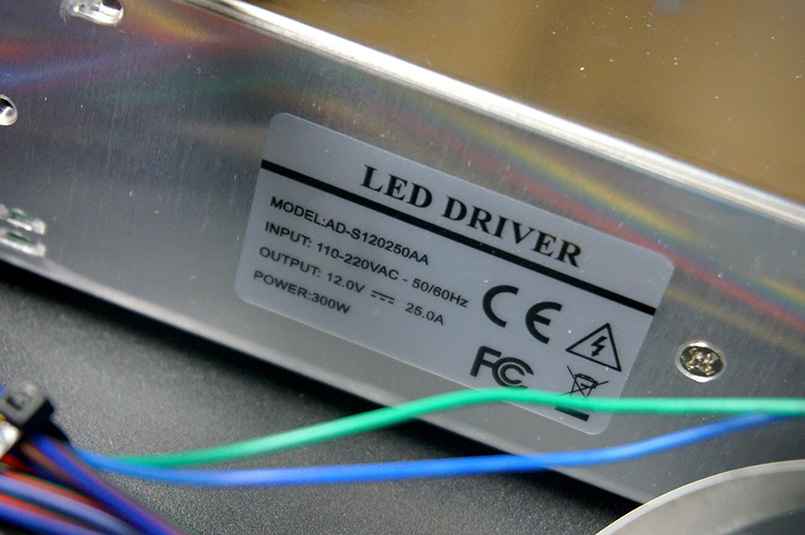

Начнем с блока питания, он тут на 12 вольт 25 ампер, маловато по современным меркам, но вполне достаточно для принтера с такой областью печати. Со стороны блока питания все провода обжаты в клеммы и достаточно аккуратно разведены.

Обзор 3D принтера Anycubic i3 Mega S

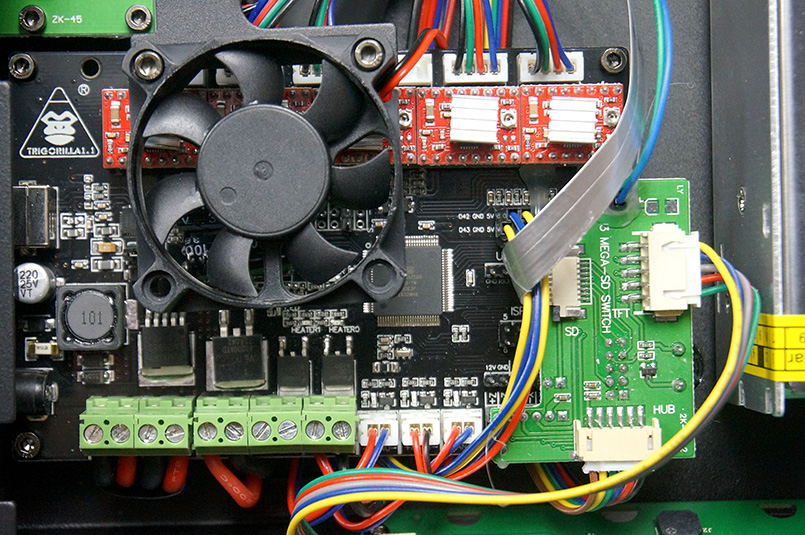

Плата управления принтера – Trigorilla 1.1. Работает она на 8-ми битном чипе Atmega2560. Драйвера шаговых двигателей A4988 – дешево и громко, но проверено и надежно. Приятно удивило, что драйвера на плате съемные, то есть при желании и определенных навыках можно в последствии поменять их на более качественные и тихие.

Обзор 3D принтера Anycubic i3 Mega S

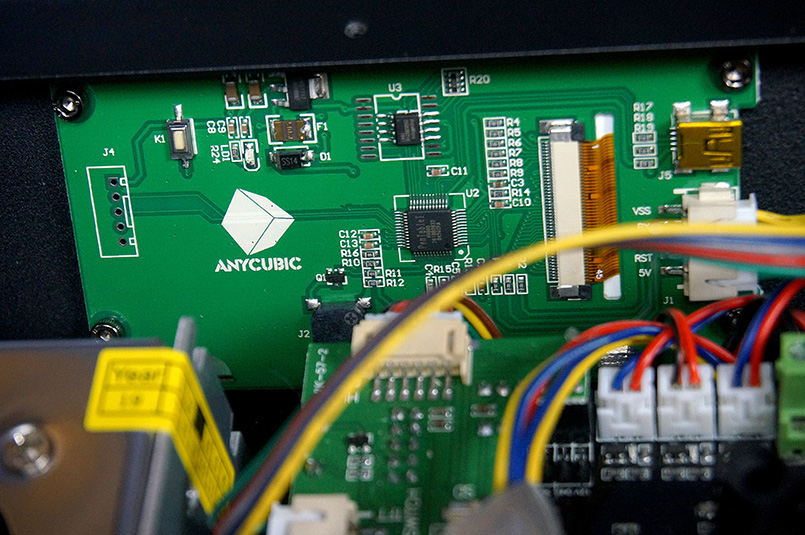

Плата экрана фирменная Anycubic.

Для любителей модернизации есть теоретическая возможность подключить второй экструдер, портов на плате для этого достаточно. Однако, без необходимых знаний и опыта, мы этого делать крайне не рекомендуем!!!!!! Необходимо менять схему подключения моторов, перенастраивать прошивку, полностью переделывать каретку экструдера, протягивать провода. В общем дело это не простое, но в теории реализуемое.

Шаговые двигатели у принтера без маркировки, поэтому их характеристик, к сожалению, сказать не сможем.

Принтер изучили со всех сторон, можно перейти и к примерам печати.

Примеры печати

Начали мы с печати PLA-пластиком Tiger3D. Использовали стандартные параметры для принтера Anycubic i3 Mega в слайсере Cura. Как ни странно, в профиле для этого принтера включено управление ускорениями и рывками, причем ускорение выставлено подозрительно высоким для Prusa-подобных принтеров – 1800 мм/с с рывками 8 мм/с. Но интересно было проверить, как принтер справляется с такими настройками.

Напечатали 4 небольших теста.

Flow cube

Пластик: Tiger3D PLA оранжевый
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 205/60
Размеры: 20×20×20 мм

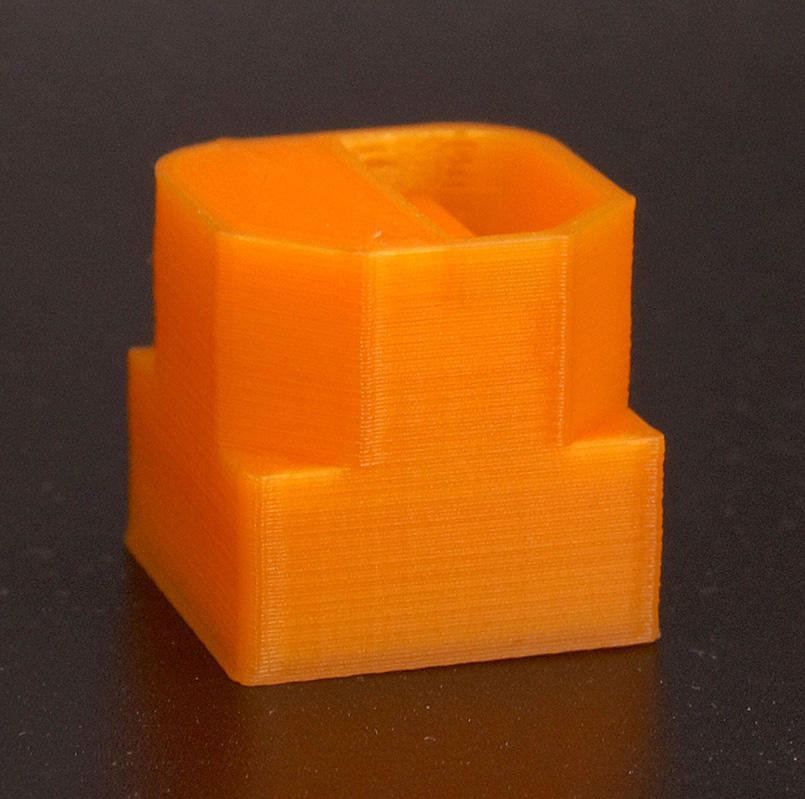

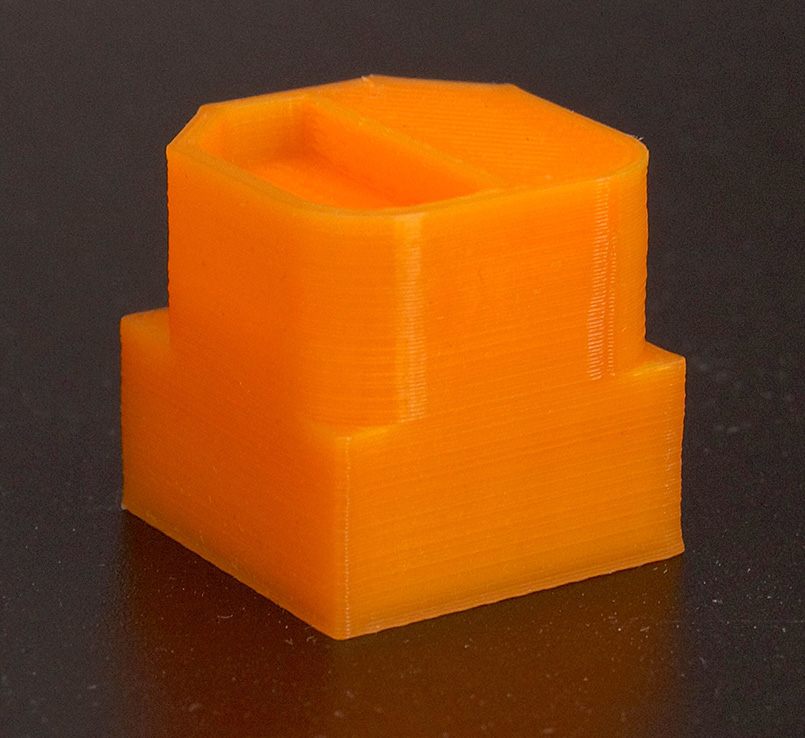

Flow cube: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Flow cube: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Кубик получился довольно хорошо. На оранжевом цвете, правда, не очень хорошо видно. Не смотря на большие ускорения, углы почти не выступают, эхо (ghosting) вообще нет ни на одной из осей. Есть незначительная неравномерность укладки слоев, это, скорее всего, связано с немного плавающей температурой. Эта проблема решается автокалибровкой PID-экструдера.

Обзор 3D принтера Anycubic i3 Mega S Обзор 3D принтера Anycubic i3 Mega S Обзор 3D принтера Anycubic i3 Mega S

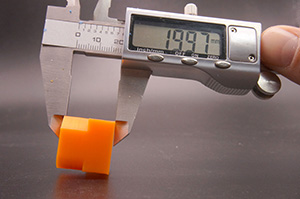

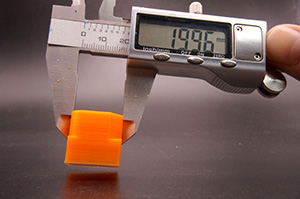

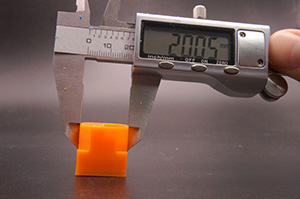

Реальные размеры кубика составили 20.05×19.96×19.97 мм, отклонения в несколько сотых можно считать не существенными.

Calicat

Пластик: Tiger3D PLA оранжевый
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 205/60
Размеры: 28.5×28.5×35 мм

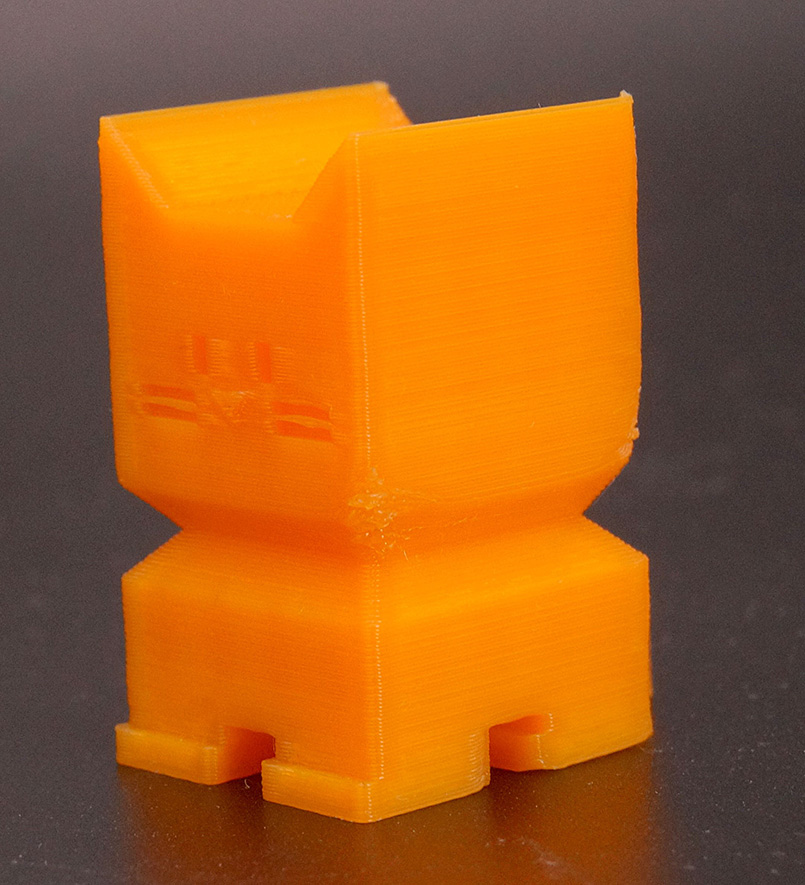

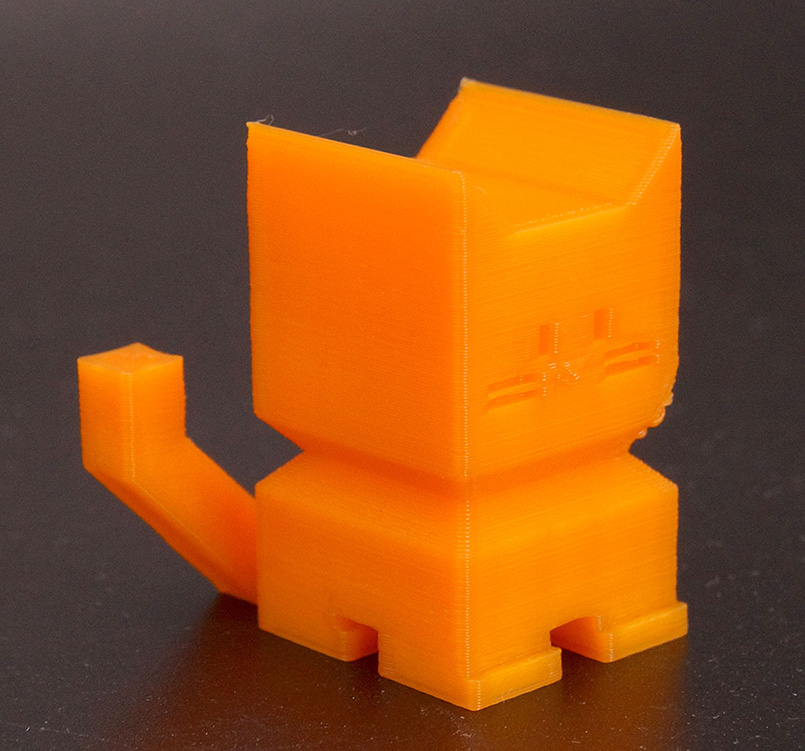

Calicat: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Calicat: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Калибровочная кошка тоже получилась неплохо. Углы почти не выпирают, голова закрылась хорошо, уши напечатались ровно. Но проявилась, пожалуй, единственная важная проблема этого принтера – недостаточный обдув детали. На Mega S, как и на предыдущей версии этого принтера, обдув расположен с одной стороны и довольно далеко от сопла. В итоге сторона, которая повернута к обдуву, напечаталась идеально. Все наклоны пропечатались, в том числе хвост получился отлично. Но на противоположную сторону модели поток воздуха почти не попадал, и все наклоны справа получились плохо. Однако, одновременно с этим недостатком выясняется и огромный плюс этой модели принтера. Anycubic i3 Mega по большей части имеет такие же детали, как и Mega S. А i3 Mega очень популярный принтер во всем мире. По этой причине в интернете есть масса различных модификаций и улучшений для этих принтеров. Касается это не только обдува, а всего, что только можно для него придумать. Для недорогого принтера начального уровня, который, как правило берут себе новички, это огромный бонус, дающий большие возможности по улучшению и модернизации.

CtrlV test

Пластик: Tiger3D PLA оранжевый
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 205/60
Размеры: 100×100×23.5 мм

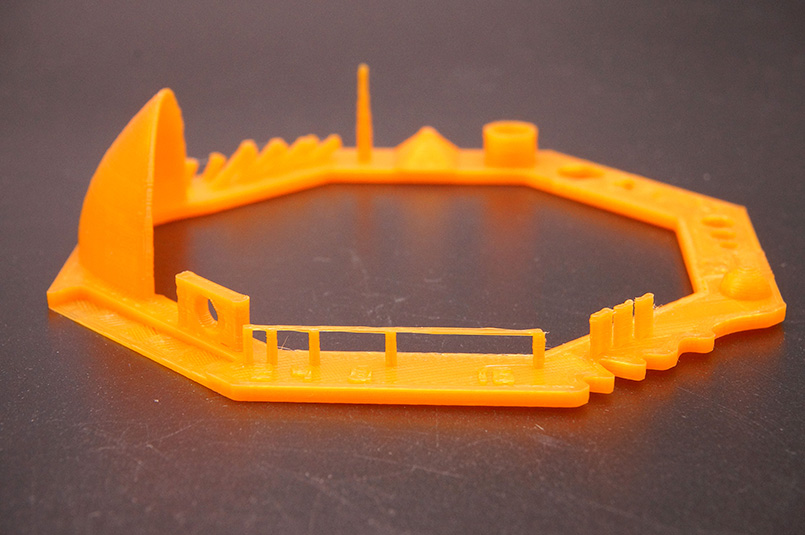

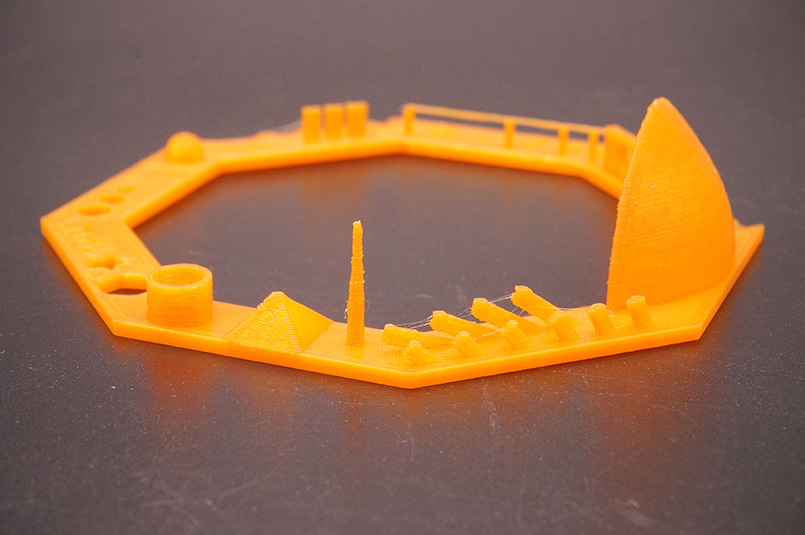

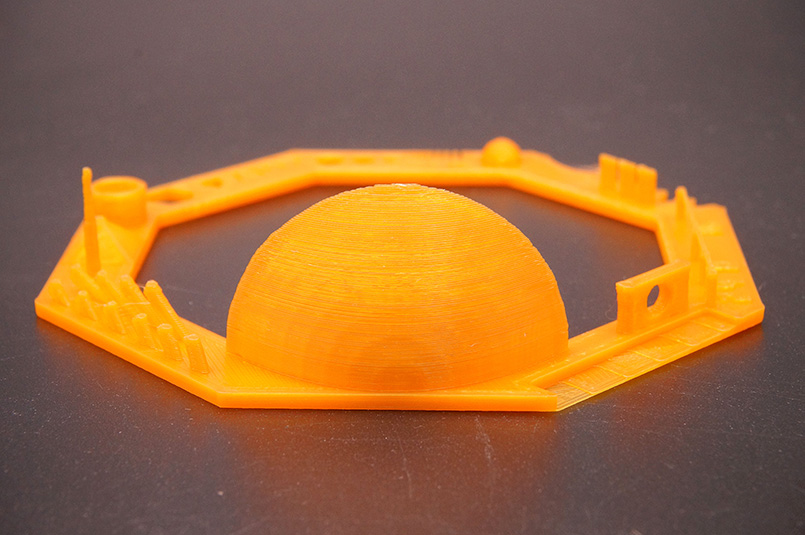

CtrlV test: модель, напечатанная на 3D принтере Anycubic i3 Mega S

CtrlV test: модель, напечатанная на 3D принтере Anycubic i3 Mega S

CtrlV test: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Это небольшой универсальный тест CtrlV. По нему можно сразу посмотреть, насколько аккуратно и точно печатает принтер. Получился он хорошо. Текст читаемый, все фигуры и изгибы ровные, мосты не провисли и легли ровно, наклоны также неплохо напечатались. В общем за этот тест принтеру однозначный зачет.

Retraction

Пластик: Tiger3D PLA оранжевый
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 205/60
Размеры: 60×20×35 мм

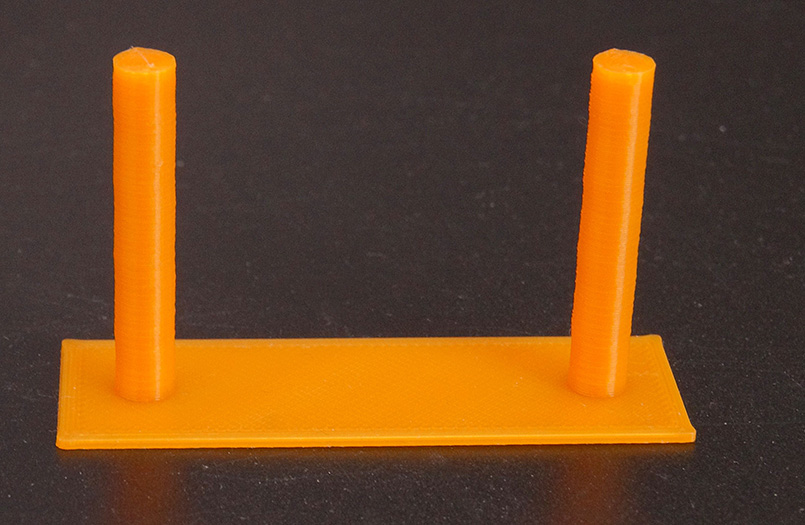

Retraction: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Учитывая, что экструдер у принтера Bowden, стоило проверить главную проблему такого типа экструдеров. Как правило, при непрямой подаче пластика иногда возникают проблемы с ретрактами. Пластик не успевает своевременно откатиться в хотенде, из-за чего остаются струны на модели. Но тефлоновая трубка у Mega S не очень длинная и хорошо держится фитингами с обеих сторон. Благодаря этому с ретрактами проблем не возникло. В стандартном профиле ретракты выставлены 6 мм со скоростью 40 мм/с и этого вполне достаточно.

Далее попробовали печатать PETG пластиком. Сразу, особо не церемонясь, отправили на печать Спайдермена гламурным PETG Esun Magenta.

Spider-man bust

Пластик: ESun PETG Magenta
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 240/85
Размеры: 95.5×101.2×150 мм

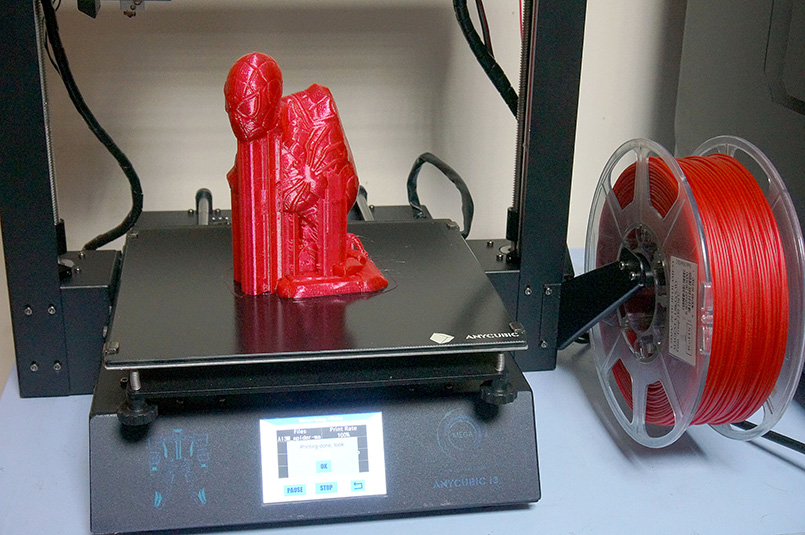

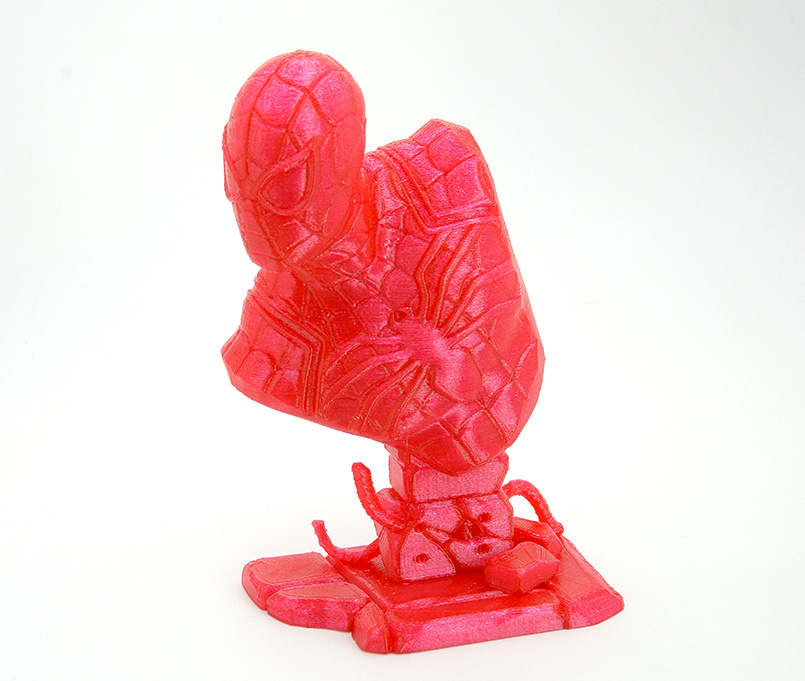

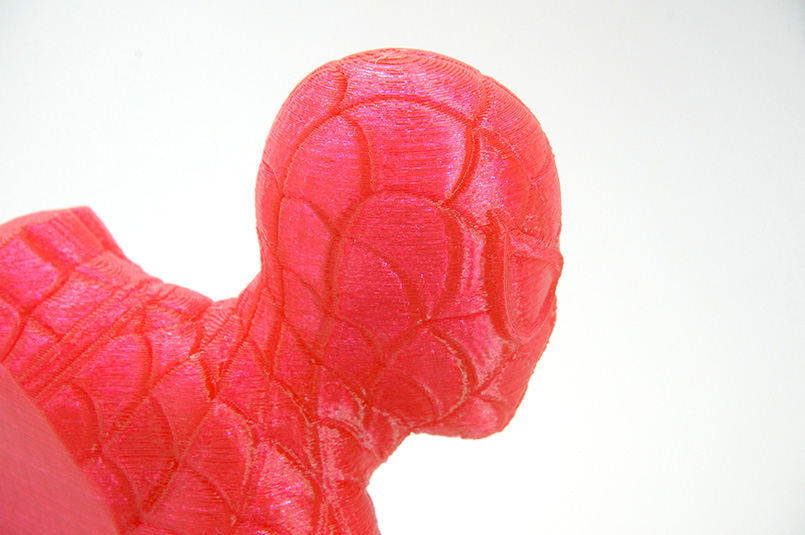

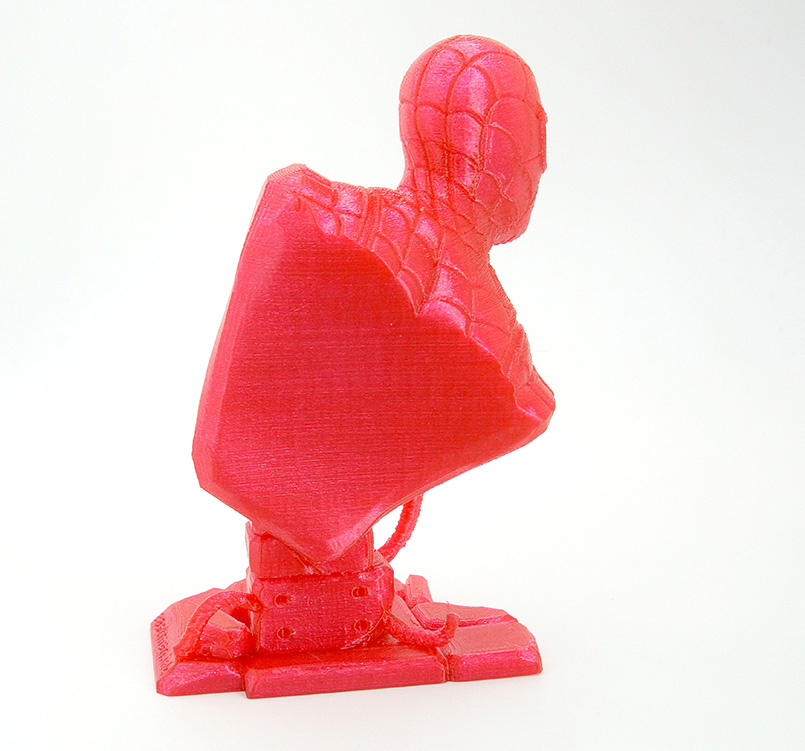

Spider-man bust: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Вообще эту модель можно печатать без поддержек, но из-за слабого обдува решили не рисковать. Заодно проверили, насколько хорошо поддержки будут отламываться от модели.

Spider-man bust: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Spider-man bust: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Spider-man bust: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Спайдермен напечатался отлично. Поддержки отделились без особых проблем, разве что пришлось очень аккуратно удалять их внизу, чтобы не сломать торчащие из камня арматуры. Наклоны получились хорошо, разве что на подбородке первые слои легли не очень ровно, но это было ожидаемо.

Перейдем к пластикам посложнее – ABS.

Этот принтер, конечно, не самый подходящий для печати ABS-пластиком. Без термокамеры результаты могут сильно зависеть от удачи и соблюдения некоторых условий. Во-первых, в помещении должно быть достаточно тепло. Во-вторых, не должно быть сквозняков. В-третьих, никакая ультрабаза не сможет удержать деталь во время ее усадки, желательно печатать на рафте и нанести на стол дополнительный адгезив. В нашем случае это клей-карандаш. Ну и печатать большие модели так, чтобы не подгибались углы или не было межслойных трещин, крайне сложно.

Makerbot Fidget Gear

Пластик: Tiger3D ABS синий
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 235/100
Размеры: 38.1×50.7×15.2 мм

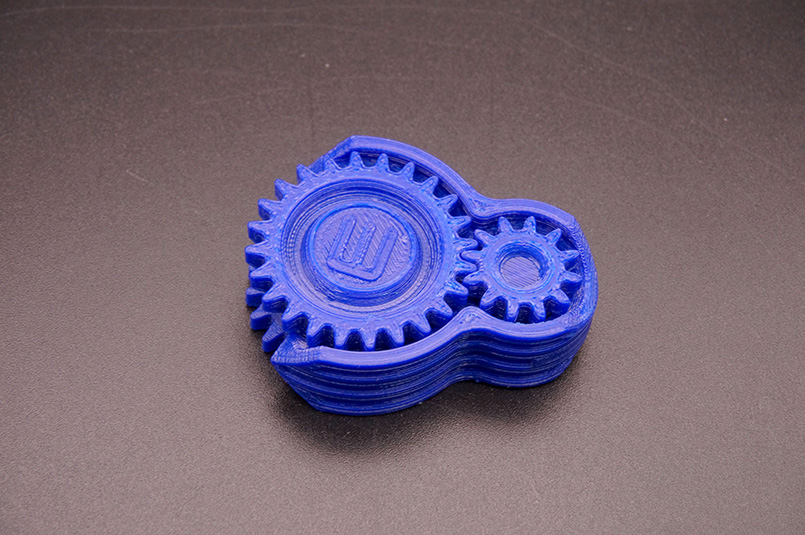

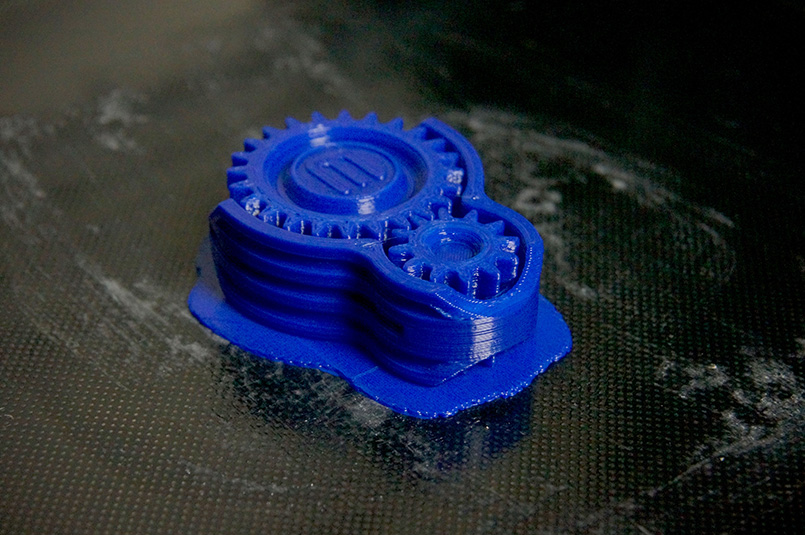

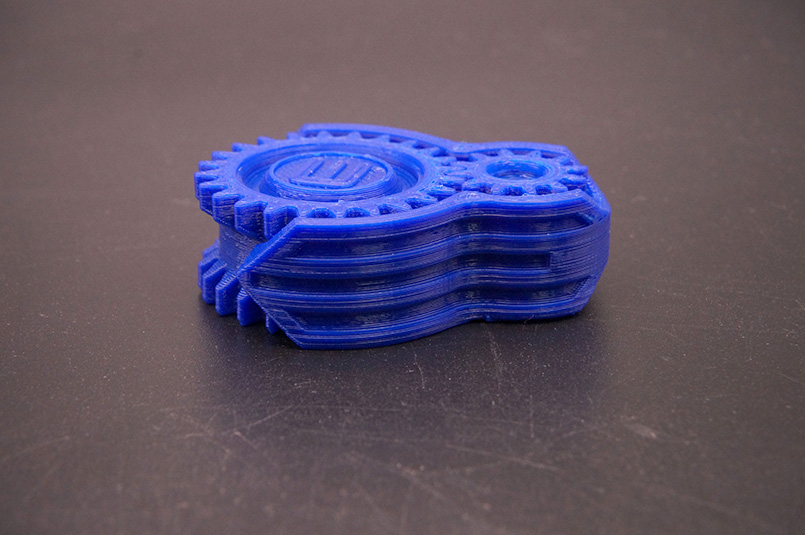

Makerbot Fidget Gear: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Makerbot Fidget Gear: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Makerbot Fidget Gear: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Эта моделька создана компанией Makerbot, как видно из названия. Представляет из себя две шестеренки в корпусе, которые печатаются целиком в сборе, и сразу после печати могут вращаться. Напечаталась эта модель без проблем, не идеально, но достаточно хорошо. От рафта отделилась легко. Механизм сразу заработал, внутри ничего не склеилось.

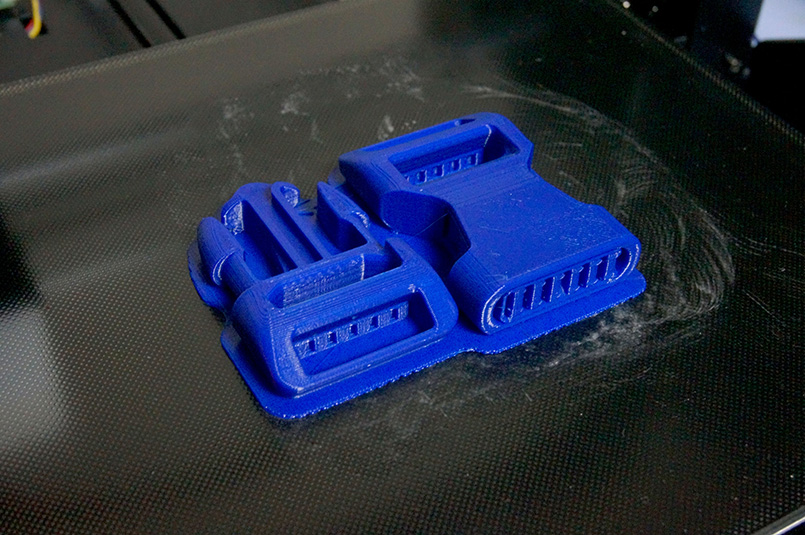

Side Release Buckle

Пластик: Tiger3D ABS синий
Слой: 0.2 мм
Скорость: 50 мм/с
Температура: 235/100
Размеры: 93.7×70.5×14.9 мм

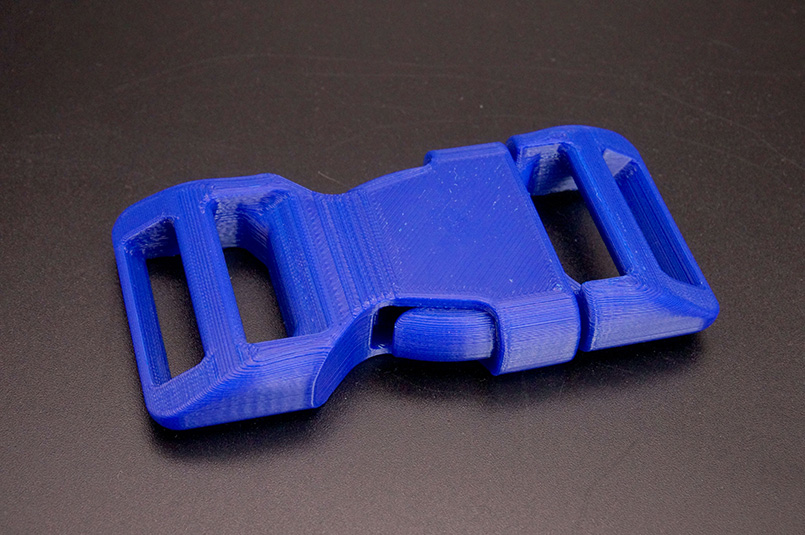

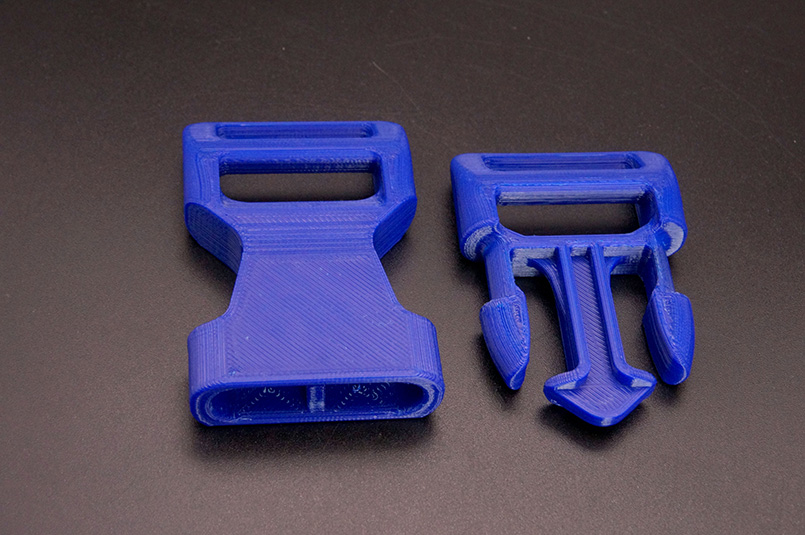

Side Release Buckle: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Side Release Buckle: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Side Release Buckle: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Эта пряжка состоит из двух частей и печатается с поддержками. Причем поддержки у одной модели находятся внутри, и доставать их достаточно сложно. Модель была увеличена до 170%, в оригинале она ну очень маленькая. Она также печаталась на рафте. Получилась пряжка отлично, придраться почти не к чему. Достать поддержки было сложно, но вполне реально. Пряжка застегивается и расстегивается, как и должна. Но ABS не самый удачный пластик для такого рода задач - в местах изгиба защелок он сразу белеет, хотя и не ломается даже после нескольких десятков застегиваний.

Производитель заявляет, что благодаря новому подающему механизму экструдера, теперь можно без проблем печатать флекс-пластиками. Мы решили проверить и это. К превеликому сожалению, добиться от Mega S стабильной печати флексом нам так и не удалось. Были перепробованы все возможные температурные режимы, изменение и полное отключение ретрактов, изменение силы прижима филамента в подающем механизме, очень медленная скорость до 15 мм/с, увеличение потока, снижение ускорений и рывков. Флекс подается ровно, и кажется, что все в порядке. Но в какой-то момент неизбежно начинаются пропуски. Потом опять нормально, дальше опять пропуски. Причем это даже не зависит от сложности модели и вышеупомянутых параметров. Решить эти проблемы нам так и не удалось. В итоге, кое-как с горем пополам получилось напечатать пару несложных моделей.

TPU (Ninjaflex) Strap

Пластик: Polymaker Polyflex белый
Слой: 0.2 мм
Скорость: 20 мм/с
Температура: 230/60
Размеры: 12.2×155×3.2 мм

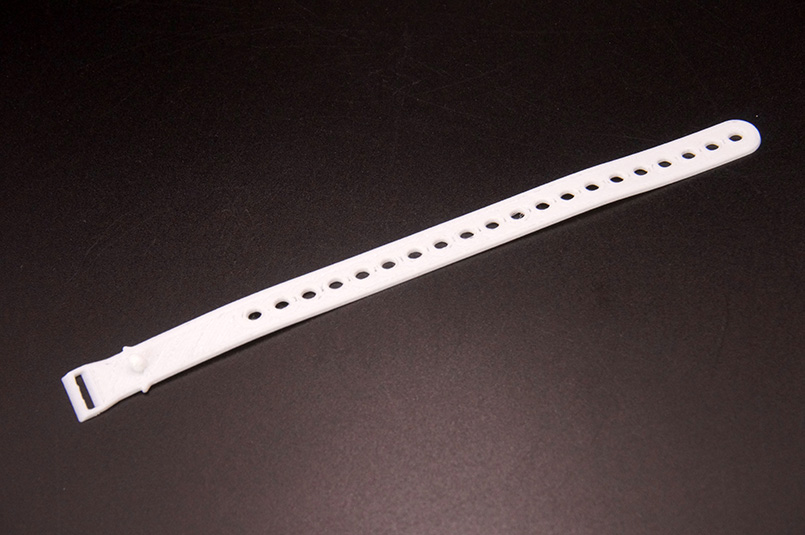

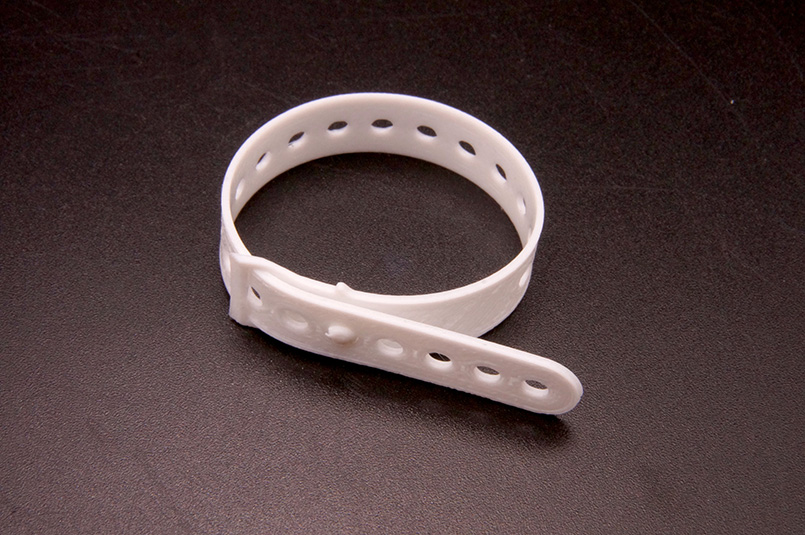

TPU (Ninjaflex) Strap: модель, напечатанная на 3D принтере Anycubic i3 Mega S

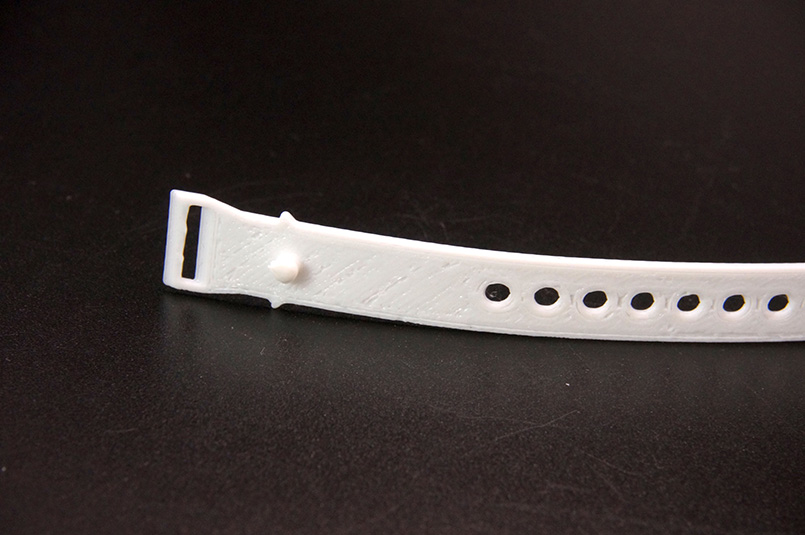

TPU (Ninjaflex) Strap: модель, напечатанная на 3D принтере Anycubic i3 Mega S

TPU (Ninjaflex) Strap: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Модель, конечно, напечаталась, сгибается и даже фиксируется. Но назвать это качественной печатью язык не поворачивается. Линии то ложились равномерно, то вдруг начинали «недоэкструживаться». В итоге на поверхности видны пропуски, такие же пропуски есть и внутри.

Stretchy Bracelet

Пластик: Ninjatec Cheetah синий
Слой: 0.2 мм
Скорость: 20 мм/с
Температура: 235/80
Размеры: 71.8×71.8×15 мм

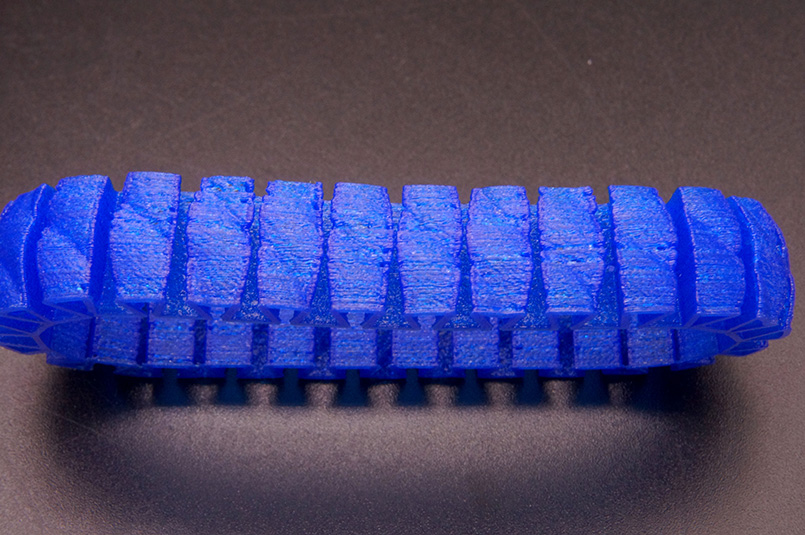

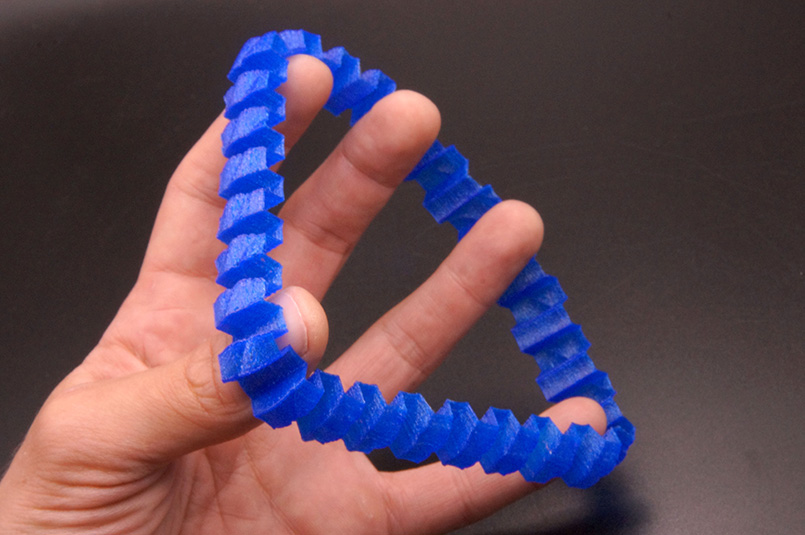

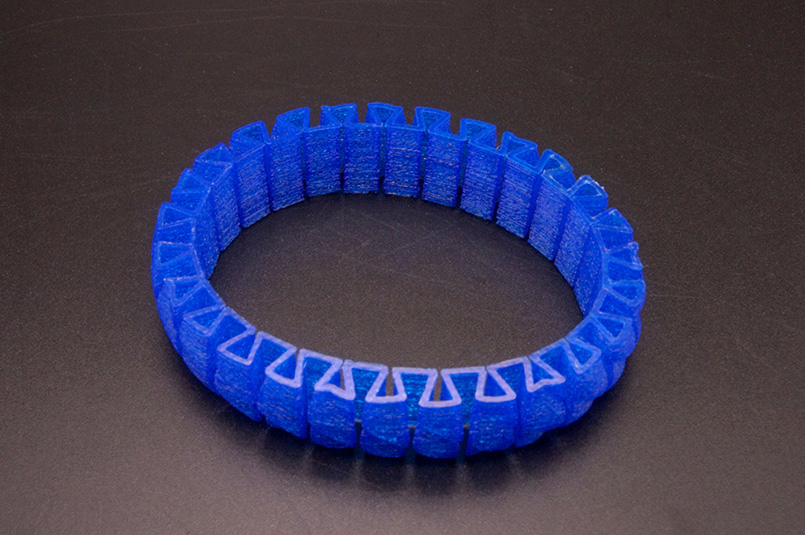

Stretchy Bracelet: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Stretchy Bracelet: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Stretchy Bracelet: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Браслет напечатан в режиме вазы, то есть принтер не делал переходов между слоями, а печатал всю модель непрерывной линией поднимаясь по спирали. И даже при таком режиме, когда не происходит остановок и переносов, периодически пластик подавался не равномерно и получались пропуски. Опять же, браслет напечатался, растягивается как должен, слои спеклись нормально. Но общее качество оставляет желать лучшего.

Возможно, мы делали что-то не так, возможно данные флексы слишком мягкие (95А по Шору) для этого принтера. Но тот же Ender-3 с простым подающим механизмом MK8 без проблем печатал такими флексами. Медленно, но печатал. Если у вас есть опыт успешной печати флексами на Mega S или i3 Mega, пишите в комментариях, какие настройки вы использовали.

И напоследок. Все предыдущие модели мы печатали слоем 0.2мм. Интересно было проверить, как Anycubic i3 Mega S справляется с более тонкими слоями. И попробовали напечатать маленькую фигурку самурая.

D&D Human Samurai Fighter

Пластик: Tiger3D PLA золотой
Слой: 0.08 мм
Скорость: 50 мм/с
Температура: 205/60
Размеры: 25.4×30×39 мм

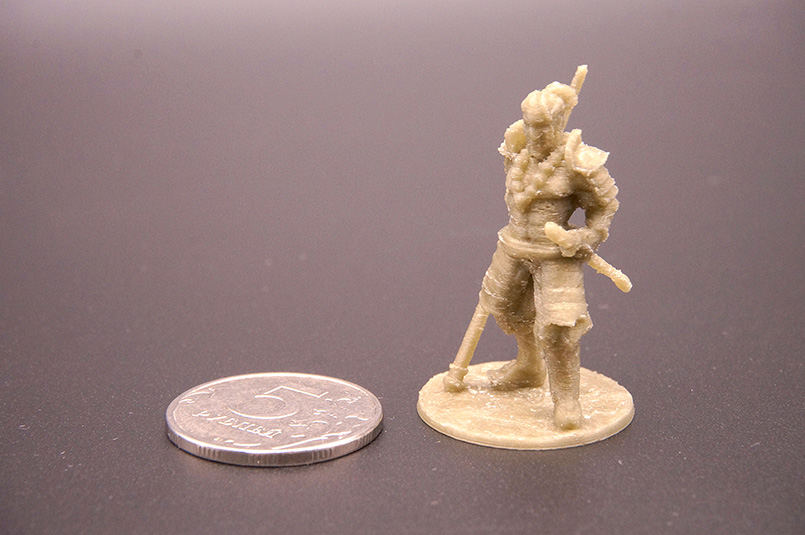

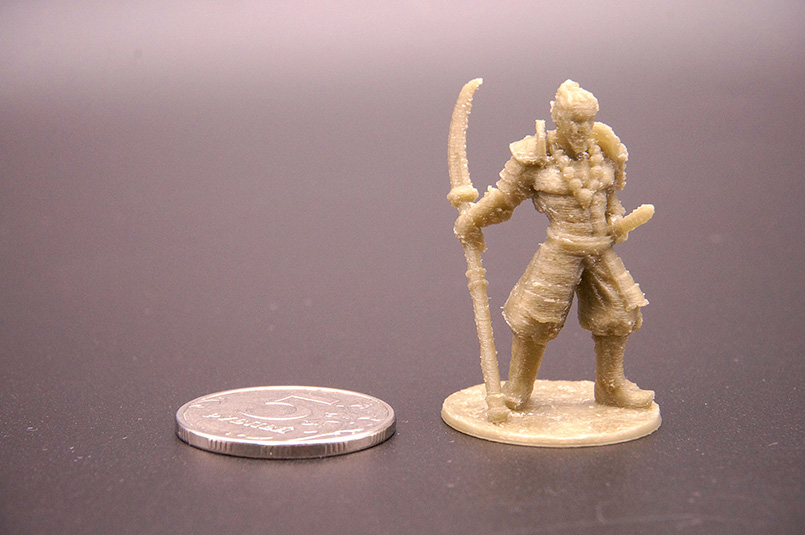

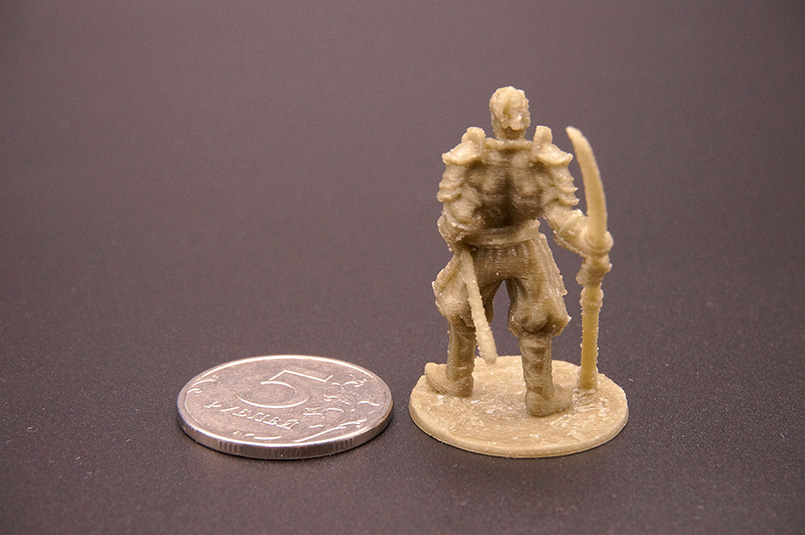

D&D Human Samurai Fighter: модель, напечатанная на 3D принтере Anycubic i3 Mega S

D&D Human Samurai Fighter: модель, напечатанная на 3D принтере Anycubic i3 Mega S

D&D Human Samurai Fighter: модель, напечатанная на 3D принтере Anycubic i3 Mega S

Получился он очень достойно. Не фотополимерная печать, конечно. Но для дешевого принтера, вообще без каких-либо доработок, очень хорошо. Удаление поддержек было непростой задачей, но как видите, ни один элемент не отломался.

Итоги

Что же можно сказать о принтере Anycubic i3 Mega S.

Начнем с минусов, их не много:

  • Обдув детали слабый, однозначно требует доработки. Готовые модели есть на thingiverse, напечатать их и установить под силу почти каждому.
  • Несмотря на заявления производителя, печатать флекс-пластиком у нас нормально так и не получилось. Возможно, мы что-то не досмотрели. Пишите, делитесь опытом, если вам это удалось.
  • Неравномерность укладки слоев (полосатость на моделях). Ось Z двигается без заеданий, конечная высота моделей верная. Значит вероятно проблема связана с не самыми удачными настройками PID экструдера. Мы никаких настроек не меняли и тестировали принтер в полностью стоковом состоянии.

Ну и перейдем к плюсам:

  • Рама принтера сделана очень добротно, очень жесткая, ничего не шатается и не люфтит.
  • Отличная поверхность стола. Оригинальная ultrabase действительно хорошо работает. PETG и PLA клеятся на нее без проблем, а после печати без труда снимаются.
  • Управляющая плата со съемными драйверами шаговых двигателей. Это вообще отличное решение. В случае выхода из строя одного из драйверов нет необходимости менять всю плату. Достаточно просто поменять драйвер, стоят A4988 копейки. При желании и умении можно заменить драйверы на современные, более тихие и точные.
  • Сенсорный экран удобный, отзывчивый и имеет почти все необходимые настройки.
  • Датчик окончания филамента за все время тестирования работал без сбоев. Не было ни одного ложного срабатывания.
  • Есть функция восстановления печати после отключения электричества. Умеренно бесполезная функция, но она есть и это хорошо. В редких случаях может пригодиться.
  • Подающий механизм типа Titan. Несмотря на то, что флексами печатать не удалось, данный подающий механизм в любом случае очень полезен. У него высокий крутящий момент, и он в несколько раз точнее механизмов с прямой подачей.
  • Элементы кинематики (валы, направляющие, подшипники) качественные и хорошо подогнаны друг под друга. Нет никаких люфтов и закусываний.
  • Простейшая сборка и установка. Нужно закрутить всего 8 болтов, прикрутить держатель катушки и принтер готов к работе
  • Синхронизация моторов оси Z с помощью двух концевиков. Решение неоднозначное, но автоматическое выравнивание оси при команде домой — это очень удобно.
  • Большое сообщество пользователей по всему миру. Есть множество уже готовых модификаций и решений для улучшения данного принтера.

За свои деньги, а стоит он 27 500 руб., принтер, несомненно, заслуживает внимания, такие добротные аналоги в сегменте бюджетных принтеров нужно еще поискать.
