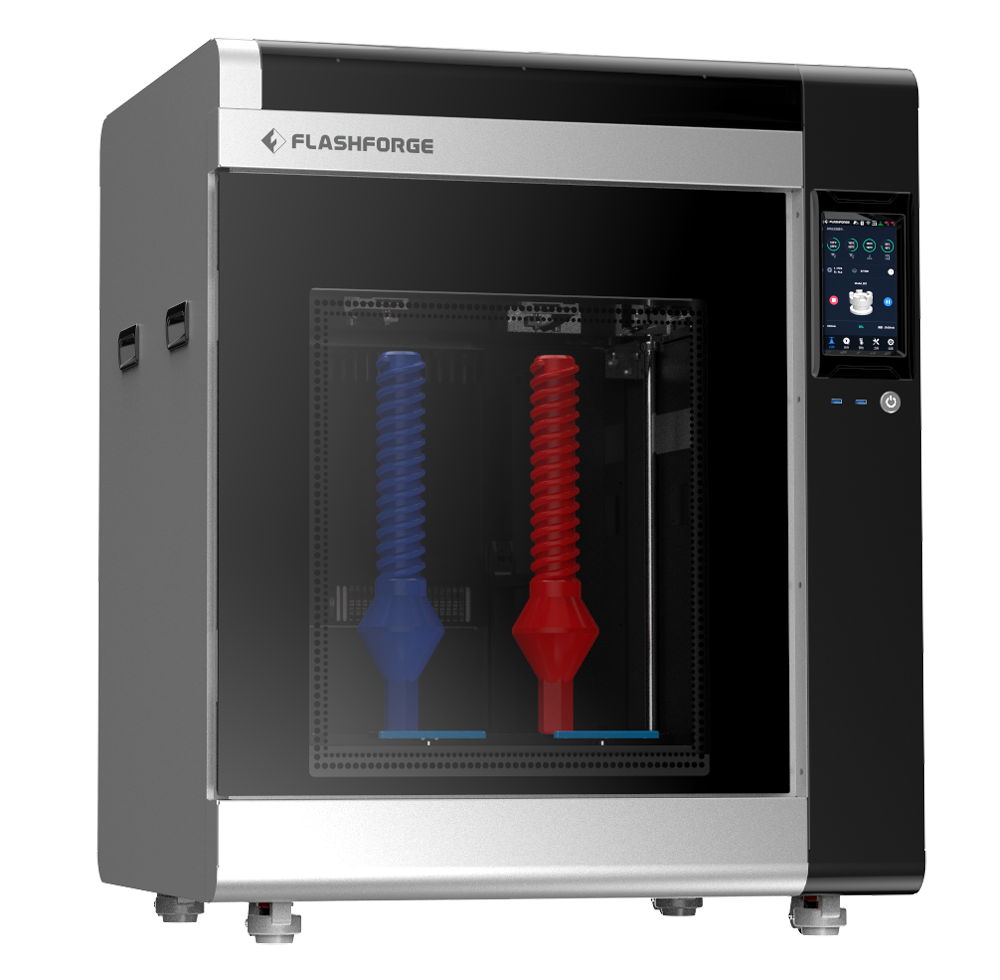

Компания Flashforge хорошо известна на рынке 3D-печати, благодаря широкому выбору принтеров как для образовательных целей, так и для решения производственных задач. И вот недавно Flashforge запустила серию крупногабаритных профессиональных 3D-принтеров. Первой моделью новой серии стал Creator 4.![Flashforge Creator 4 Flashforge Creator 4](/upload/medialibrary/19a/y74n1g0r333nqkuxsrja98zlv7dw9lm7/1.png)
Комплектация

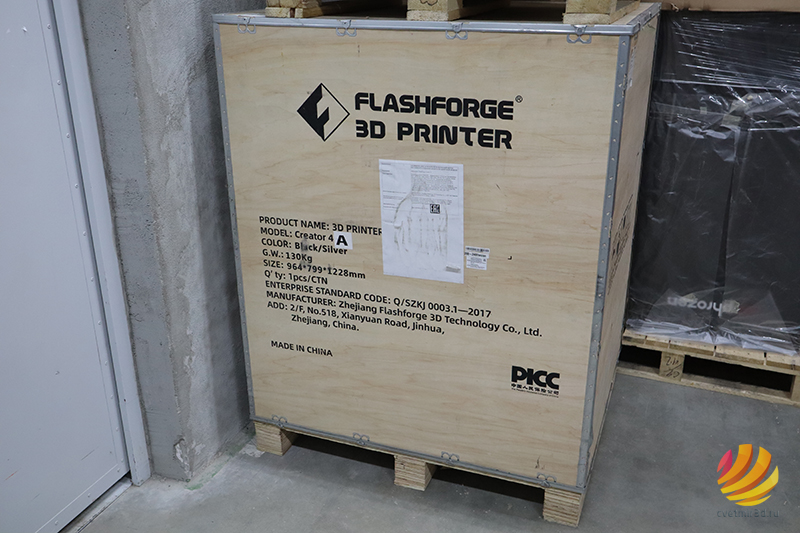

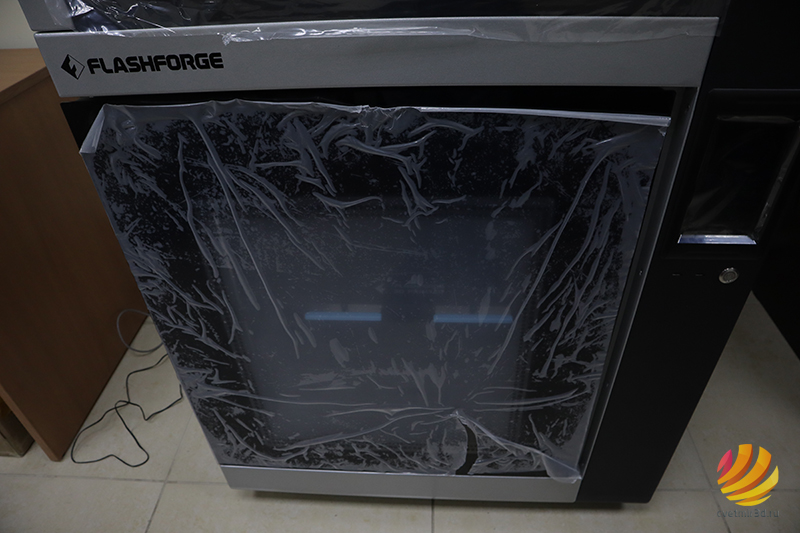

Creator 4 поставляется в большой деревянной коробке общим весом 130 кг. Все панели принтера из термоустойчивого поликарбоната оклеены защитной пленкой.![Обзор Flashforge Creator 4.jpg Обзор Flashforge Creator 4.jpg](/upload/medialibrary/245/2ej7k30jc9yzo3jfdcb6pxr1jivabout/Obzor-Flashforge-Creator-4.jpg)
![Обзор Flashforge Creator 4_2.jpg Обзор Flashforge Creator 4_2.jpg](/upload/medialibrary/91a/9uf4tmphobnu1vwjcyi8ka7v77w2cmxj/Obzor-Flashforge-Creator-4_2.jpg)

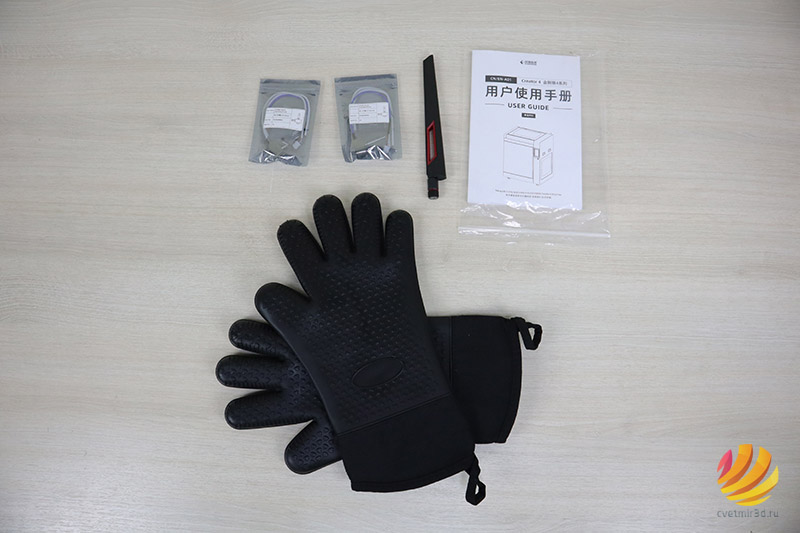

В пенопластовом ложементе под крышкой коробки расположены два запасных хотэнда, антенна для Wi-Fi модуля, инструкция и пара термостойких перчаток.
![Обзор Flashforge Creator 4_3.jpg Обзор Flashforge Creator 4_3.jpg](/upload/medialibrary/b87/t0jghuxt7i57jpy71hulscf4ikq1yjjs/Obzor-Flashforge-Creator-4_3.jpg)

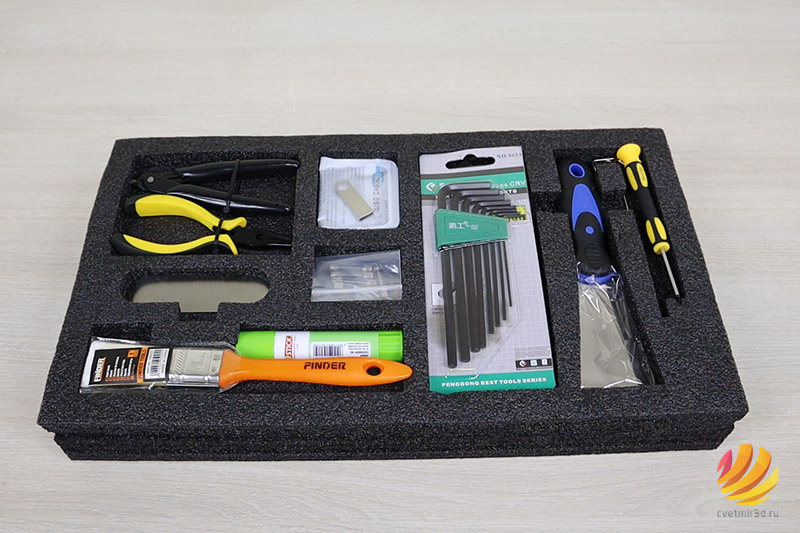

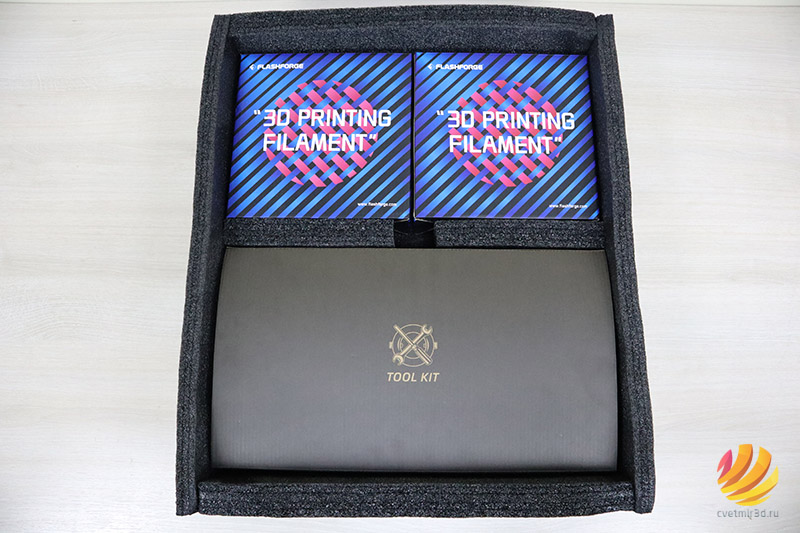

Основной набор комплектующих находится в поролоновом ложементе под печатным столом, который состоит из двух катушек фирменного пластика – ABS и PLA, а также
большого набора инструментов.
![Обзор Flashforge Creator 4_4.jpg Обзор Flashforge Creator 4_4.jpg](/upload/medialibrary/2b8/1jueqxo2noco64276m78mfbpj4oz5ntp/Obzor-Flashforge-Creator-4_4.jpg)
![Обзор Flashforge Creator 4_5.jpg Обзор Flashforge Creator 4_5.jpg](/upload/medialibrary/758/se8791eu91afzgggfjehdncb7e8btn1n/Obzor-Flashforge-Creator-4_5.jpg)
Характеристики

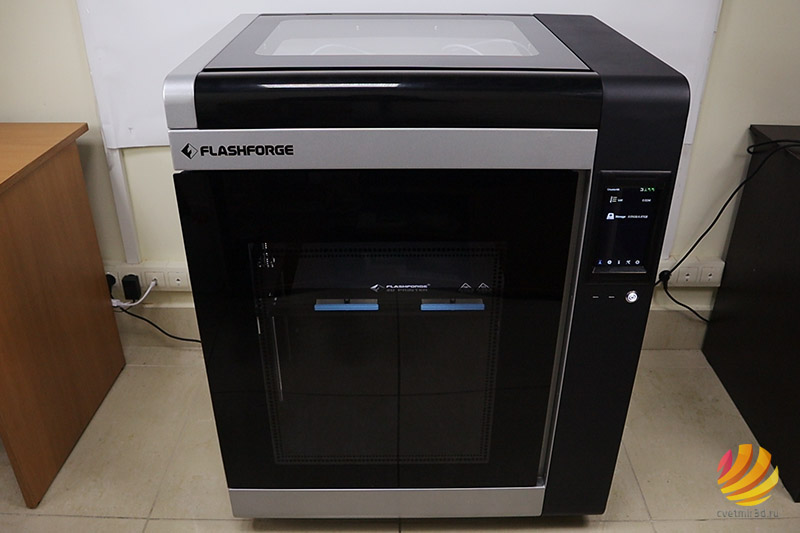

Размер принтера составляет 840 х 675 х 1000 мм, а вес – 90 кг, однако наличие роликов с фиксаторами позволяет перемещать Creator 4 без дополнительной помощи.![Обзор Flashforge Creator 4_6.jpg Обзор Flashforge Creator 4_6.jpg](/upload/medialibrary/885/0g8ah7kcvz8iuyc2w8744x5sr6e7bsuu/Obzor-Flashforge-Creator-4_6.jpg)

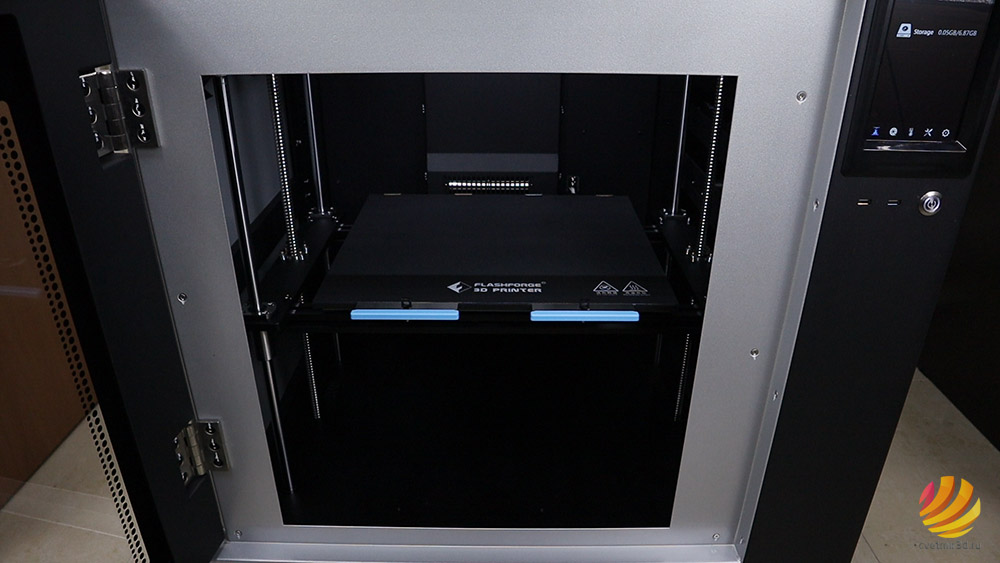

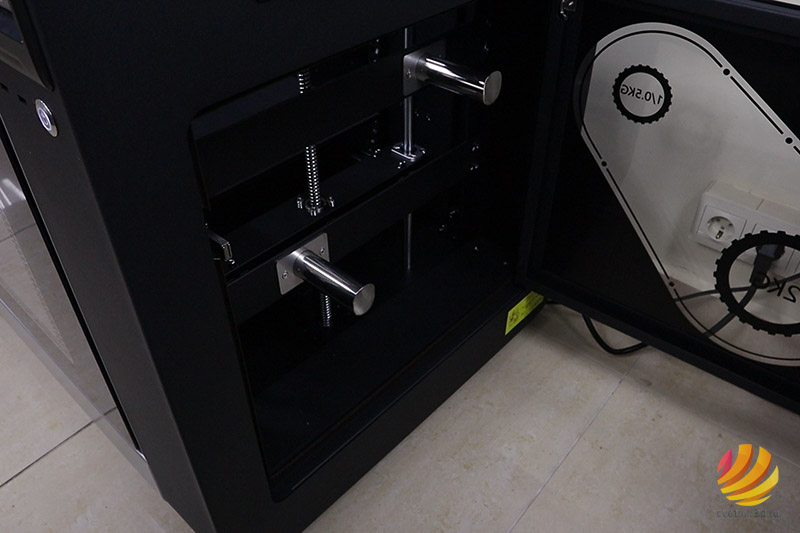

Принтер оснащен фронтальной и боковой дверцами. Фронтальная дверца обеспечивает доступ к печатному столу, а боковая к держателям катушек. Левый держатель поддерживает установку катушек весом до 2 кг.
![Обзор Flashforge Creator 4_7.jpg Обзор Flashforge Creator 4_7.jpg](/upload/medialibrary/7cc/ezhmjdq5o6520xu9iyhw1l7msnv3etv1/Obzor-Flashforge-Creator-4_7.jpg)
![Обзор Flashforge Creator 4_8.jpg Обзор Flashforge Creator 4_8.jpg](/upload/medialibrary/746/tm49mkn68ku401lihd86zg3jaq9t8zyq/Obzor-Flashforge-Creator-4_8.jpg)

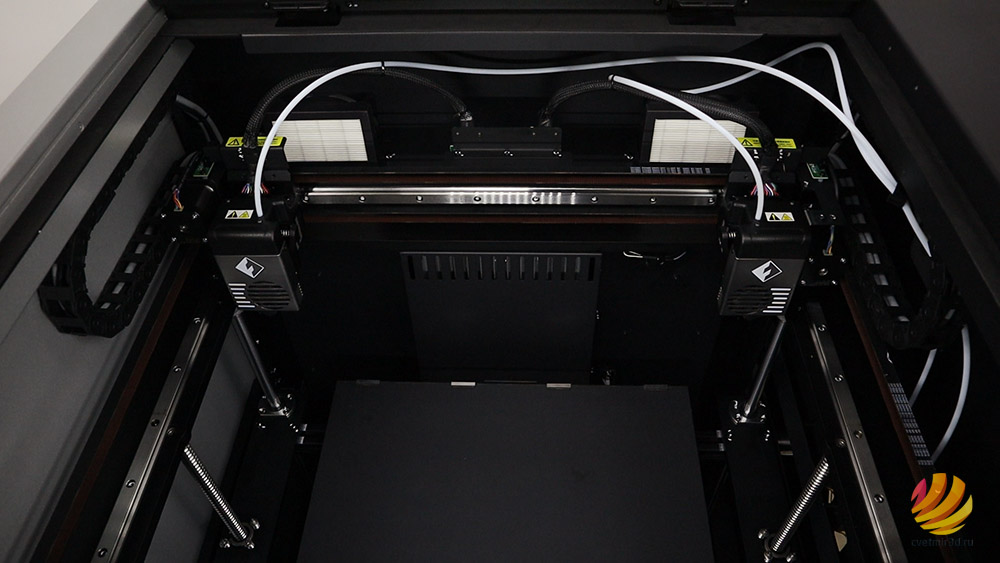

На верхней панели принтера установлен люк для удобного доступа к столу и экструдерам.
![Обзор Flashforge Creator 4_9.jpg Обзор Flashforge Creator 4_9.jpg](/upload/medialibrary/9c2/5nc7zv6jiyx5go53aut3r10by7yzk171/Obzor-Flashforge-Creator-4_9.jpg)

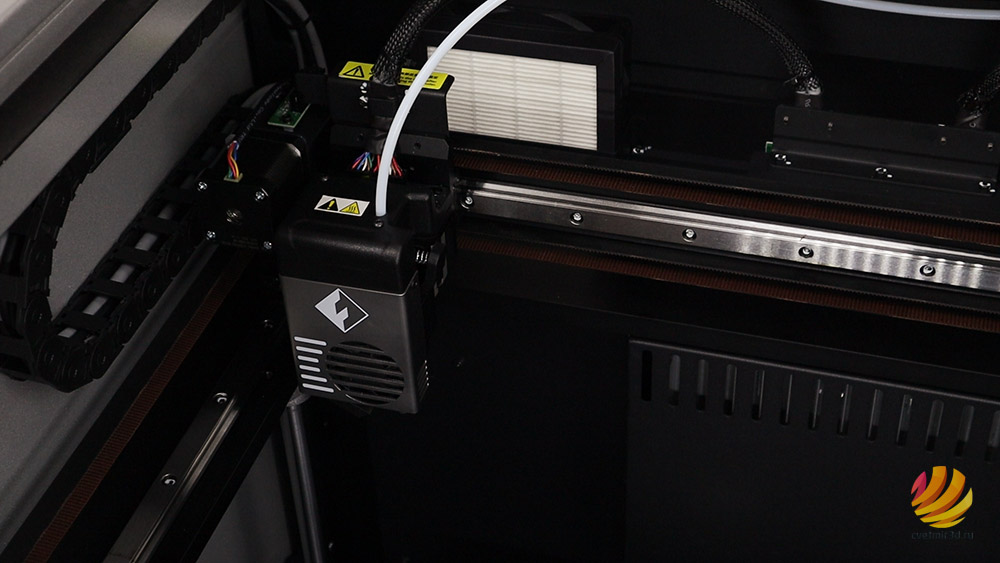

На оси X размещены два независимых экструдера системы IDEX, позволяющие печатать как одну модель из двух материалов, так и параллельно печатать две модели в зеркальном и дублирующем режимах. Область построения составляет 400х350х500мм.
![Обзор Flashforge Creator 4_10.jpg Обзор Flashforge Creator 4_10.jpg](/upload/medialibrary/7f8/2ytudwkrygfp9i2j941izeobvr7c90xh/Obzor-Flashforge-Creator-4_10.jpg)
![Обзор Flashforge Creator 4_11.jpg Обзор Flashforge Creator 4_11.jpg](/upload/medialibrary/7c2/oj35r3rm6l67sbifgs38fyfrge9ijugd/Obzor-Flashforge-Creator-4_11.jpg)

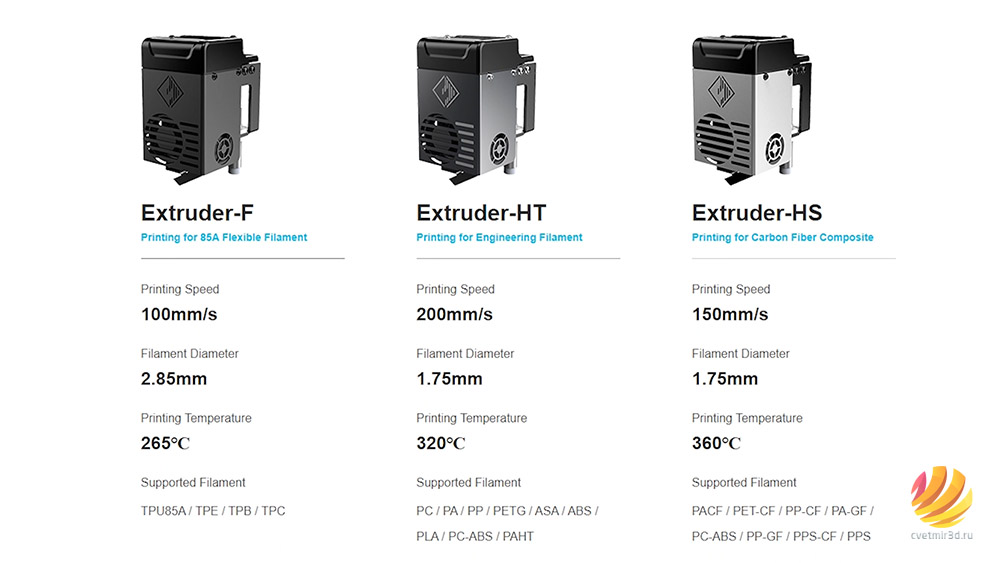

Creator 4 поставляется с direct-экструдерами типа HT, способными печатать инженерными материалами с температурами плавления до 320°С. Отдельно можно приобрести экструдеры типа HS для печати композитными материалами с температурами плавления до 360°С, а также экструдеры типа F для печати гибкими материалами.
![Обзор Flashforge Creator 4_12.jpg Обзор Flashforge Creator 4_12.jpg](/upload/medialibrary/dbe/prb110pehk84jtg691fss3wvzj1t7nkg/Obzor-Flashforge-Creator-4_12.jpg)

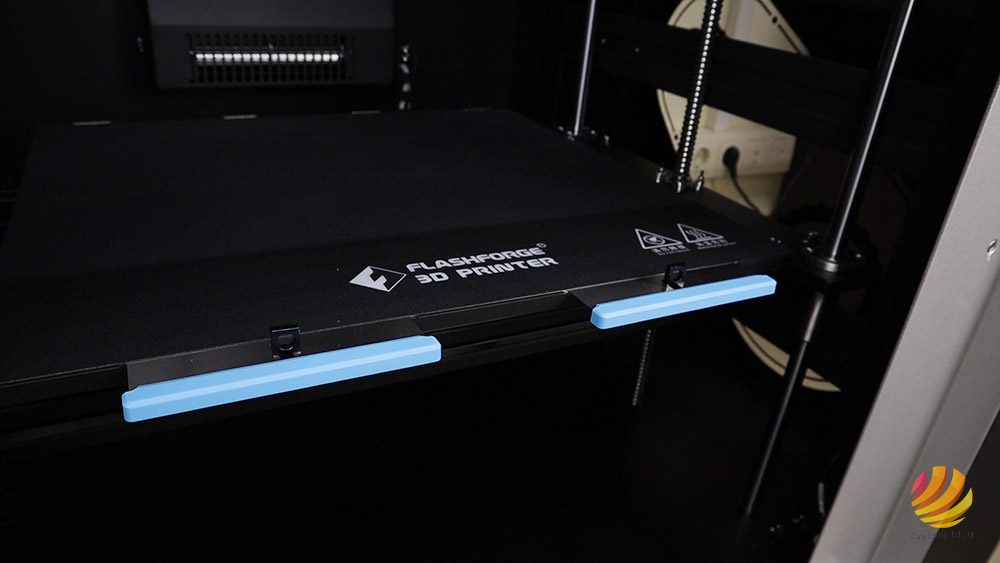

Печатный стол поддерживает нагрев до 120°С, а его движение осуществляется с помощью двух 14мм винтов и четырех цилиндрических 16мм валов. Гибкая поверхность стола позволяет отделять модели без использования шпателя.
![Обзор Flashforge Creator 4_13.jpg Обзор Flashforge Creator 4_13.jpg](/upload/medialibrary/fc4/myyu1x11lycj81vg1mtga1fziazl07nw/Obzor-Flashforge-Creator-4_13.jpg)

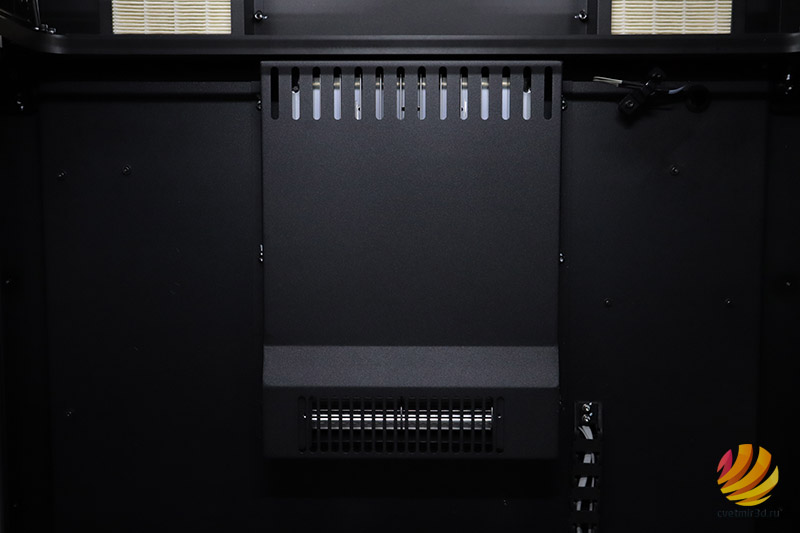

На задней панели принтера расположен конвектор, поддерживающий нагрев камеры до 65 °С. В отличие от нагрева камеры с помощью стола, система с конвектором обеспечивает стабильный нагрев всего объема печатной камеры, что позволяет печатать без усадки даже большие модели из таких материалов как ABS, Nylon и Carbon.
![Обзор Flashforge Creator 4_14.jpg Обзор Flashforge Creator 4_14.jpg](/upload/medialibrary/b7a/ggocy41biiruv35kjw6zc00wd7s96tne/Obzor-Flashforge-Creator-4_14.jpg)

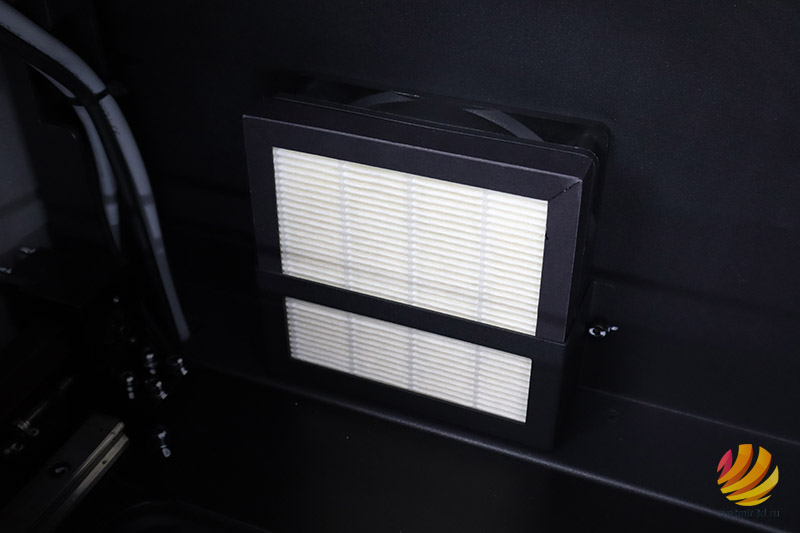

Над конвектором установлены два вентилятора на выдув с HEPA-фильтрами, что обеспечивает необходимый уровень безопасности при печати токсичными пластиками.
![Обзор Flashforge Creator 4_15.jpg Обзор Flashforge Creator 4_15.jpg](/upload/medialibrary/c24/59a1fr6goqvsn3ybn8clziq0rd9kygwx/Obzor-Flashforge-Creator-4_15.jpg)

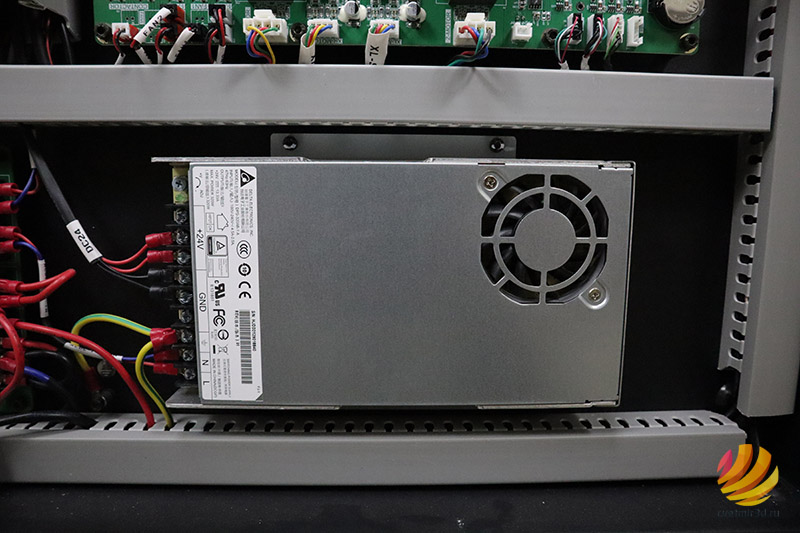

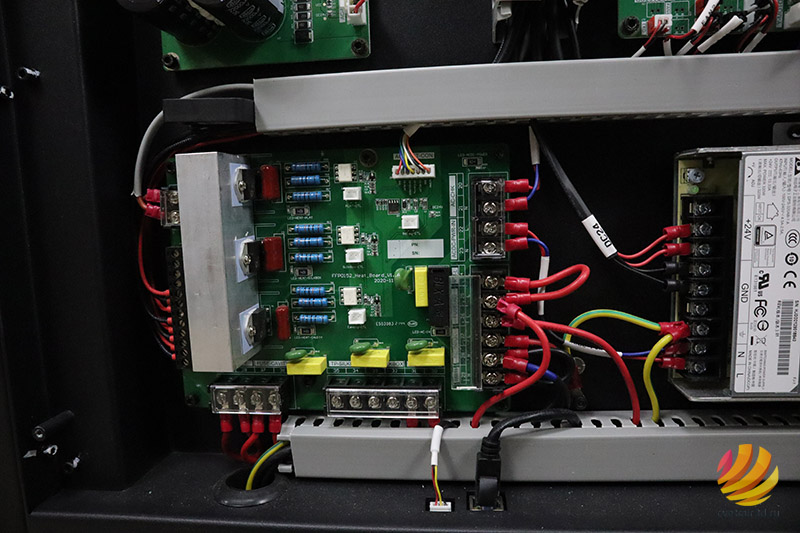

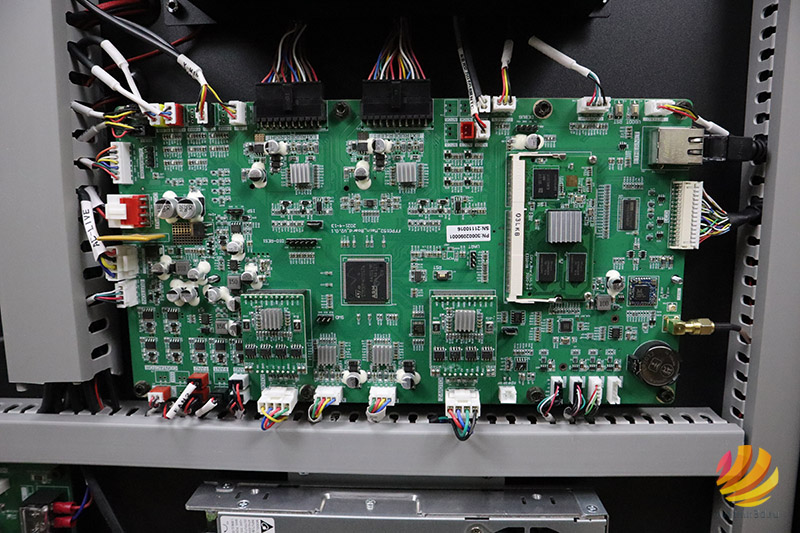

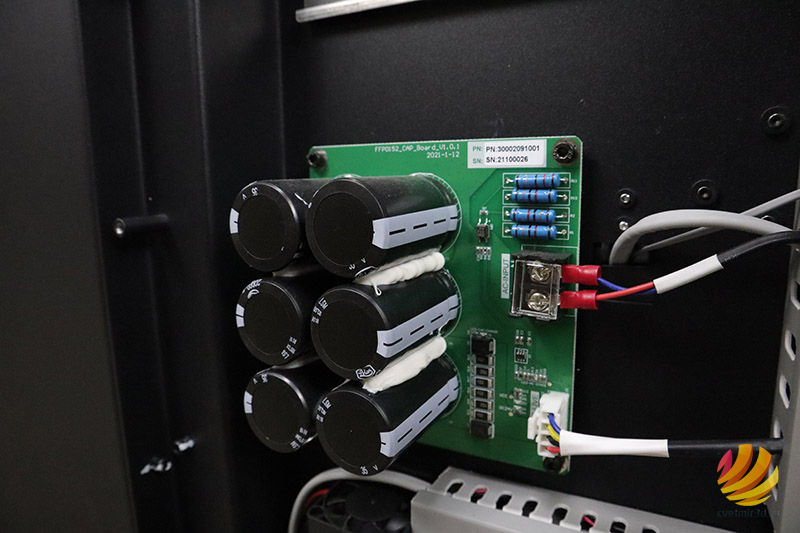

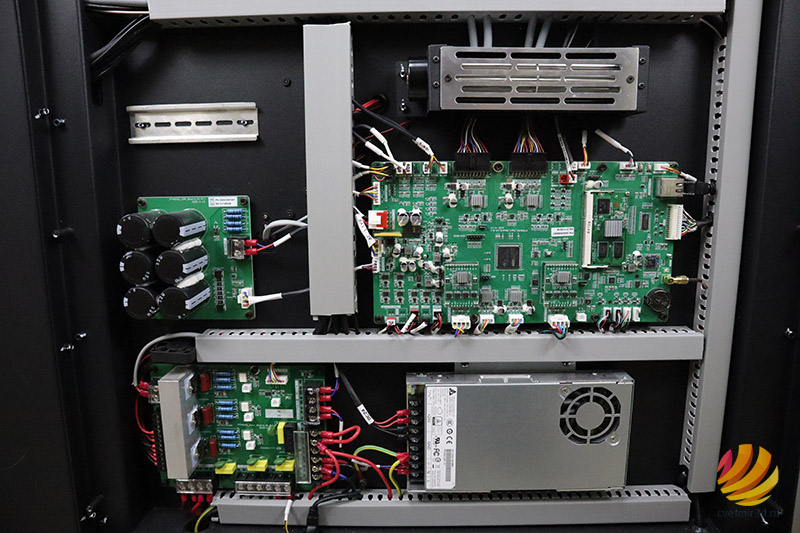

На задней панели за металлической пластиной расположена электроника принтера: блок питания от Delta Electronics на 320 Вт, входной фильтр с конденсаторами ёмкостью 330мкФ, плата для нагревательных элементов и управляющая плата с 32-битным процессором на базе ARM Cortex-M4 с тихими драйверами TMC2209.
![Обзор Flashforge Creator 4_16.jpg Обзор Flashforge Creator 4_16.jpg](/upload/medialibrary/8b8/k6qfhyrjcdlampl9lpvzhc49pdgqau0p/Obzor-Flashforge-Creator-4_16.jpg)
![Обзор Flashforge Creator 4_17.jpg Обзор Flashforge Creator 4_17.jpg](/upload/medialibrary/edf/apxea794cy11ttxfs894707tqn74c7fy/Obzor-Flashforge-Creator-4_17.jpg)
![Обзор Flashforge Creator 4_18.jpg Обзор Flashforge Creator 4_18.jpg](/upload/medialibrary/6fc/k3zz4wrr3hjbjgzk8buidz7t417t5vrj/Obzor-Flashforge-Creator-4_18.jpg)
![Обзор Flashforge Creator 4_19.jpg Обзор Flashforge Creator 4_19.jpg](/upload/medialibrary/185/rthxuhwttn4l50waqmncdwi1jmmk7uky/Obzor-Flashforge-Creator-4_19.jpg)
![Обзор Flashforge Creator 4_20.jpg Обзор Flashforge Creator 4_20.jpg](/upload/medialibrary/cd8/t9jdqr53lp7sfkx669r34zq7ta7lh9q0/Obzor-Flashforge-Creator-4_20.jpg)

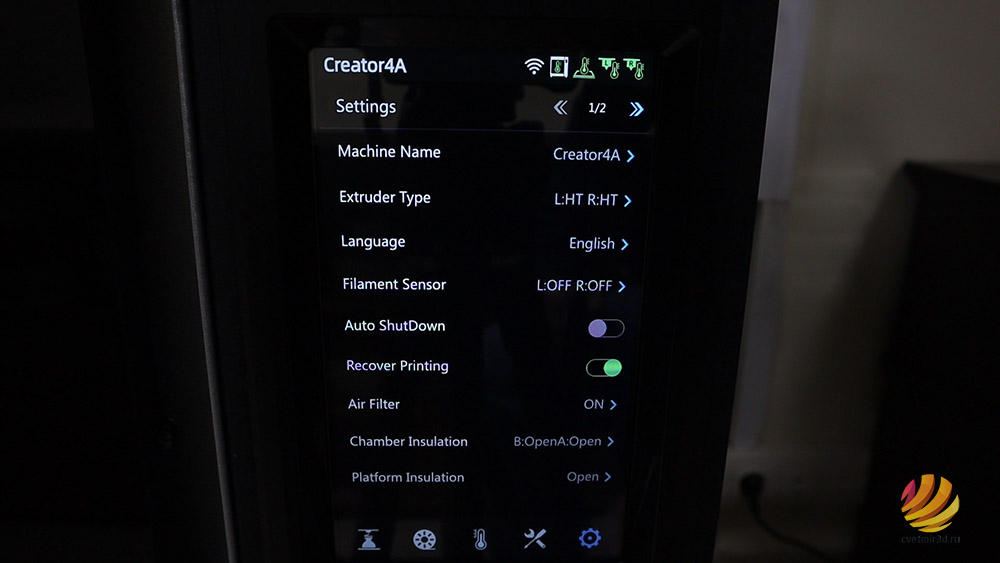

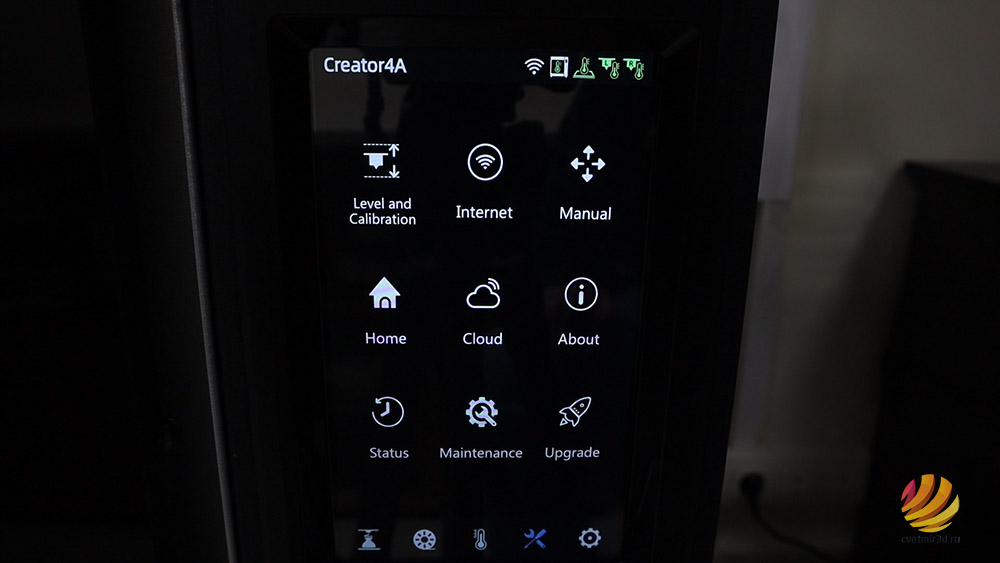

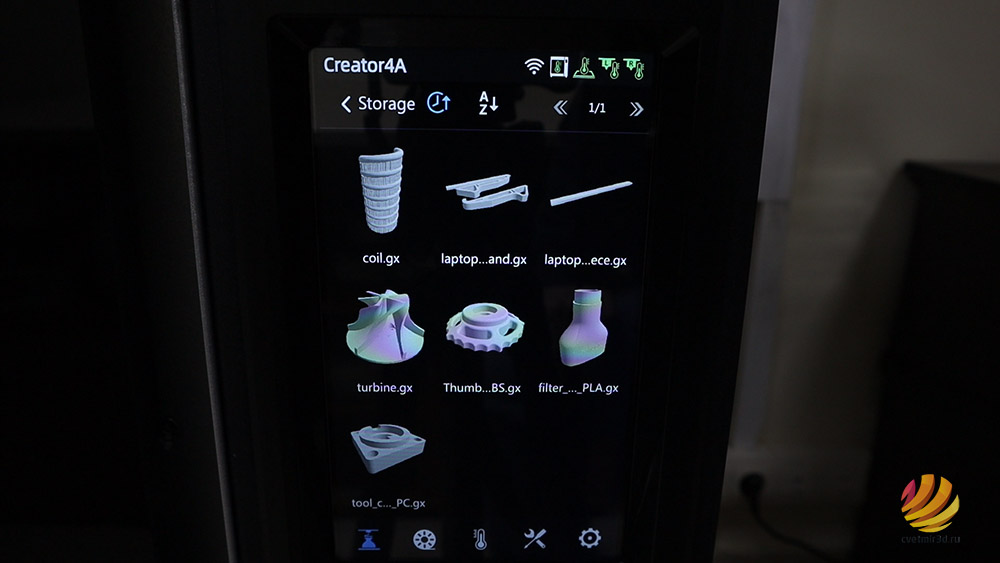

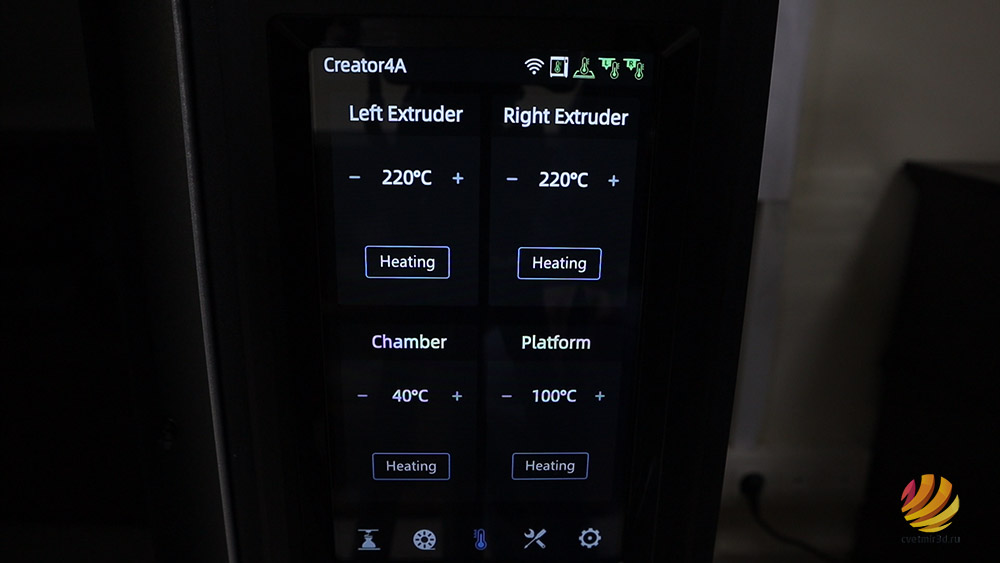

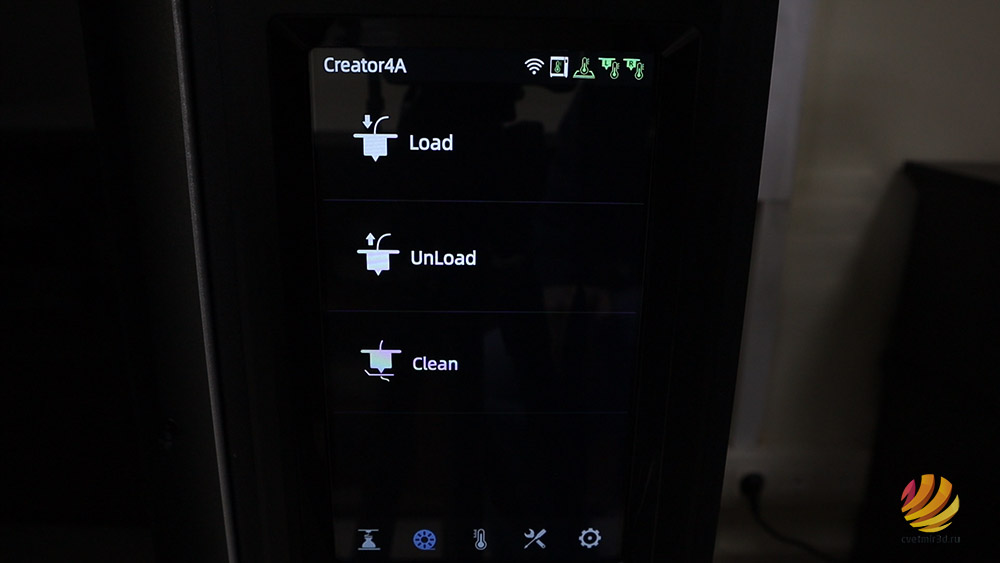

Интерфейс принтера прост в освоении, разделен на пять вкладок: печать, загрузка/выгрузка филамента, предварительный нагрев, общие настройки и продвинутые настройки.
![Обзор Flashforge Creator 4_21.jpg Обзор Flashforge Creator 4_21.jpg](/upload/medialibrary/997/lonksz1hjsjrdgabtlv9fuwlqr5gckar/Obzor-Flashforge-Creator-4_21.jpg)
![Обзор Flashforge Creator 4_22.jpg Обзор Flashforge Creator 4_22.jpg](/upload/medialibrary/46c/ilsp16899577b6la9mk5gwaww7p102wn/Obzor-Flashforge-Creator-4_22.jpg)
![Обзор Flashforge Creator 4_23.jpg Обзор Flashforge Creator 4_23.jpg](/upload/medialibrary/fd9/e8uce9fqlp1qeewu1encoicmf1otw9hb/Obzor-Flashforge-Creator-4_23.jpg)
![Обзор Flashforge Creator 4_24.jpg Обзор Flashforge Creator 4_24.jpg](/upload/medialibrary/16a/a81r3tijqjwv65et6asov5po8xxmw86j/Obzor-Flashforge-Creator-4_24.jpg)
![Обзор Flashforge Creator 4_25.jpg Обзор Flashforge Creator 4_25.jpg](/upload/medialibrary/ca3/ud4qui2mpj6f9bz02dyldl3suyls8bke/Obzor-Flashforge-Creator-4_25.jpg)
Первый тест

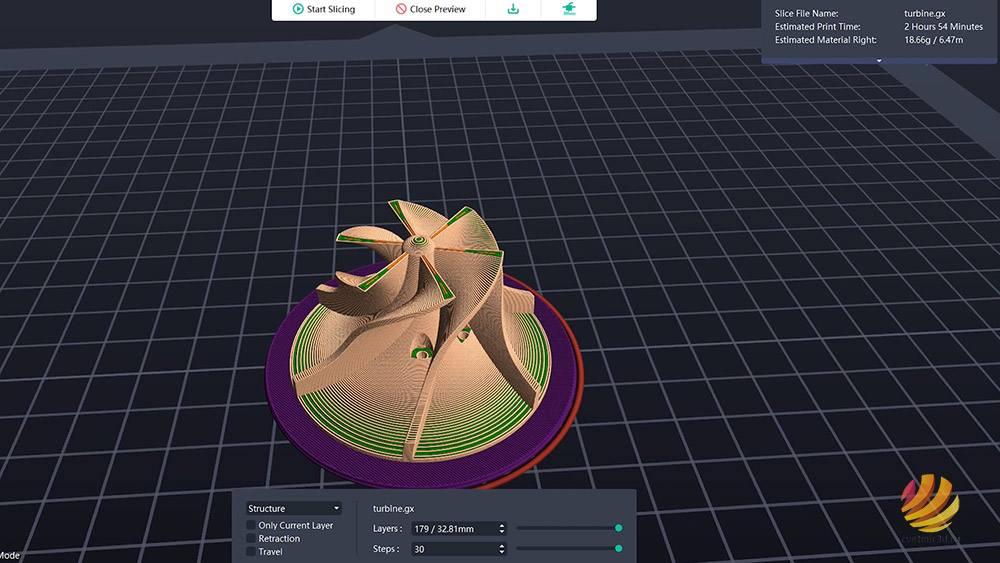

Для первого теста решили напечатать крыльчатку из нейлона Esun ePA. Нарезали модель в слайсере Flashprint, где уже есть готовые профили для Creator 4.
![Обзор Flashforge Creator 4_26.jpg Обзор Flashforge Creator 4_26.jpg](/upload/medialibrary/92c/rccuv075ptuutyigkx13iunw6qrktkuf/Obzor-Flashforge-Creator-4_26.jpg)

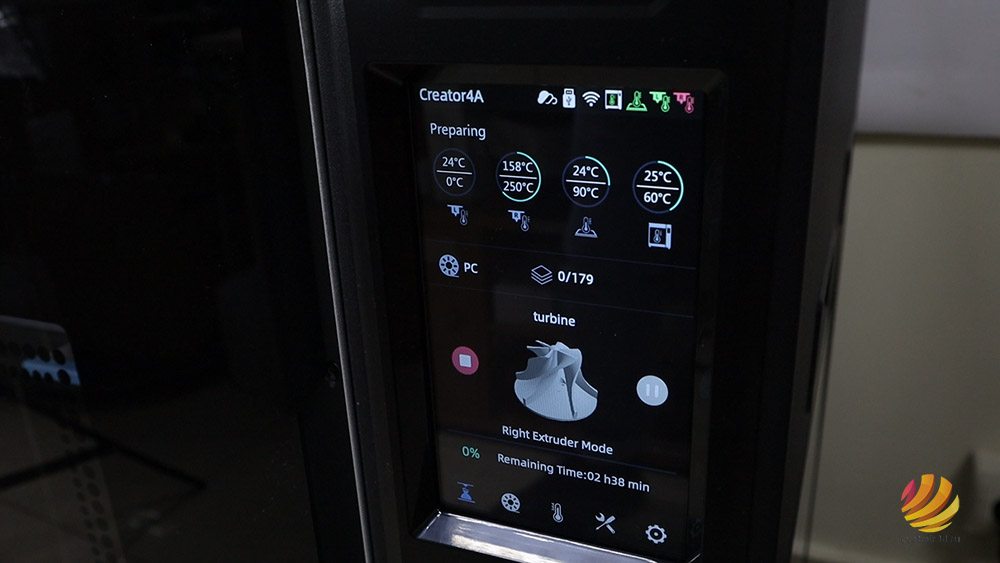

После старта печати на экран выводится визуал модели, а также выходные данные по времени печати, температурам нагревательных элементов и количеству слоев.
![Обзор Flashforge Creator 4_27.jpg Обзор Flashforge Creator 4_27.jpg](/upload/medialibrary/600/02tav4l209i0kbns7hqfzz177iz8ito3/Obzor-Flashforge-Creator-4_27.jpg)
![Обзор Flashforge Creator 4_28.jpg Обзор Flashforge Creator 4_28.jpg](/upload/medialibrary/1bd/1e35fjhh762kn48i0l77tp1klf2ak0n7/Obzor-Flashforge-Creator-4_28.jpg)

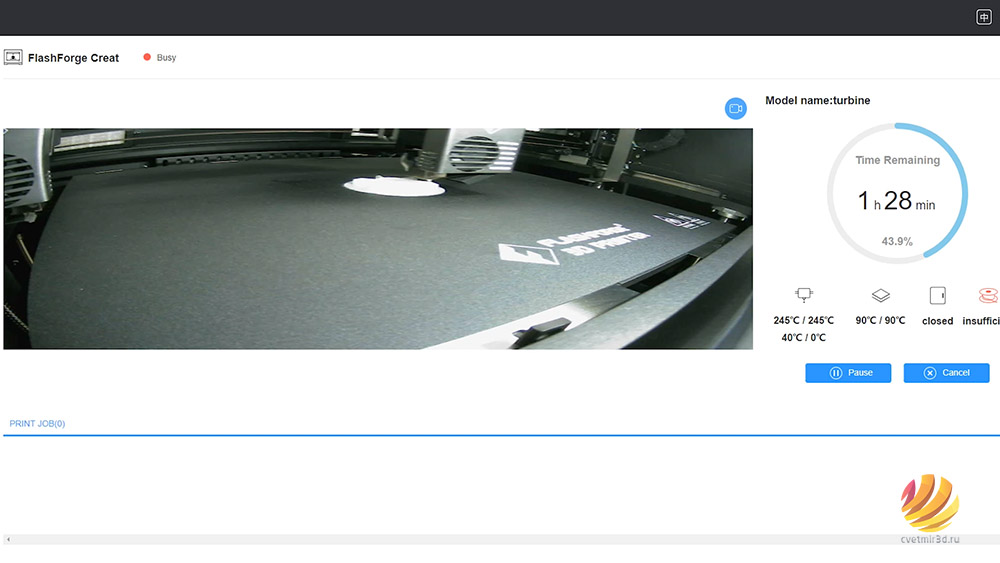

В Creator 4 встроена HD-камера, что позволяет удаленно контролировать печать при помощи облачного сервиса FlashCloud.
![Обзор Flashforge Creator 4_29.jpg Обзор Flashforge Creator 4_29.jpg](/upload/medialibrary/665/1h2s3eyhl2npn08i8qcdtjhxypxq6t5o/Obzor-Flashforge-Creator-4_29.jpg)

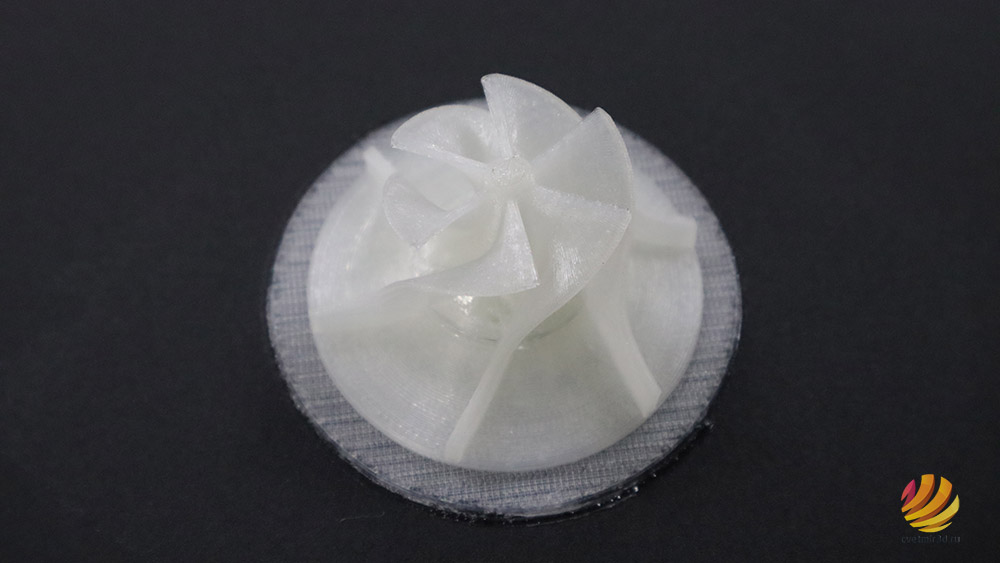

Крыльчатка напечаталась за 2 часа 38 минут. Все тонкостенные изогнутые лопасти пропечатались без искажений геометрии.
![Обзор Flashforge Creator 4_37.jpg Обзор Flashforge Creator 4_37.jpg](/upload/medialibrary/1dc/wfewmsiw4j4dlav89fs5mch19owto7e3/Obzor-Flashforge-Creator-4_37.jpg)
Второй тест

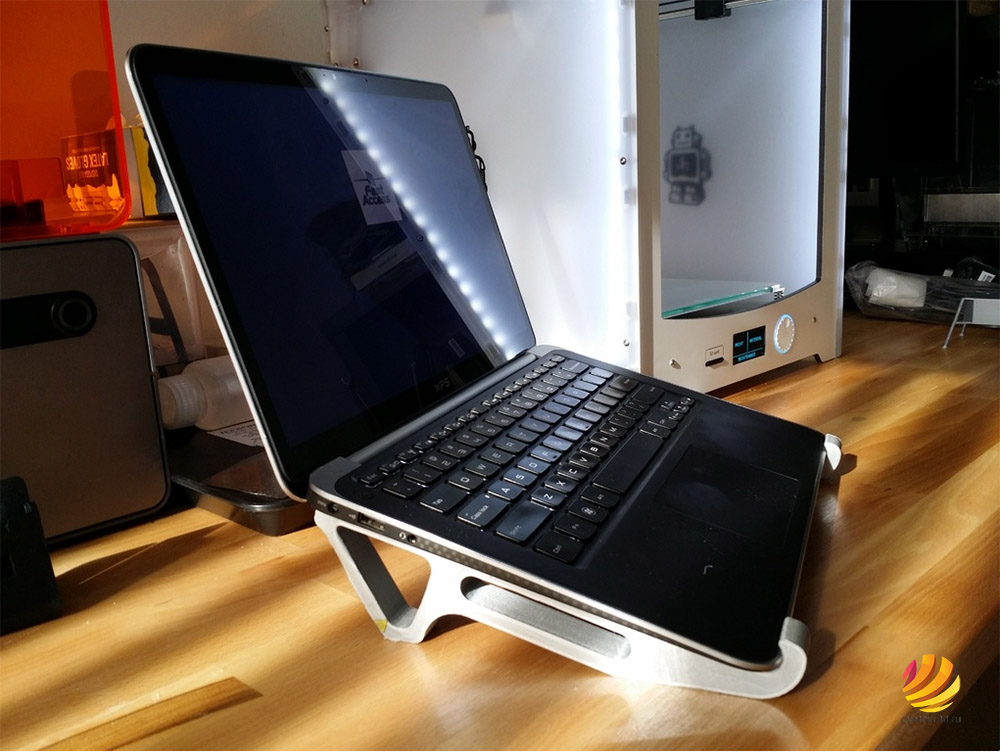

Для следующего теста выбрали модель сборной подставки под ноутбук.![Обзор Flashforge Creator 4_38.jpg Обзор Flashforge Creator 4_38.jpg](/upload/medialibrary/a1c/nw6j8ixppfmp1xek5cthkw2bi156jhfc/Obzor-Flashforge-Creator-4_38.jpg)

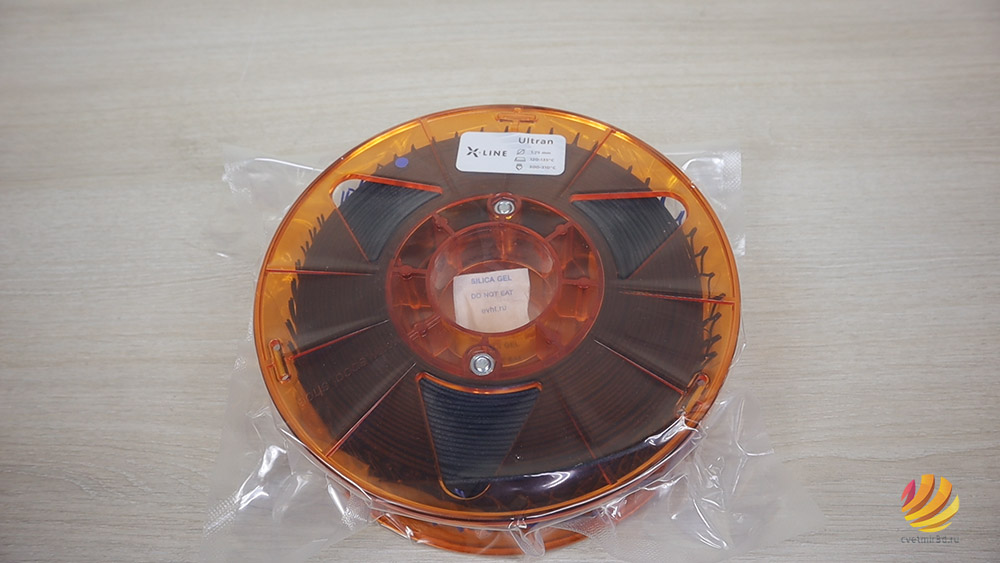

А в качестве материала использовали X-line Ultran – композитный материал на основе конструкционного полиамида с добавлением углеродных волокон. Температура плавления Ultran составляет 300 °С.
![Обзор Flashforge Creator 4_30.jpg Обзор Flashforge Creator 4_30.jpg](/upload/medialibrary/9df/wk2r3ny6akpqpp3az1sjt58akezpf1u5/Obzor-Flashforge-Creator-4_30.jpg)

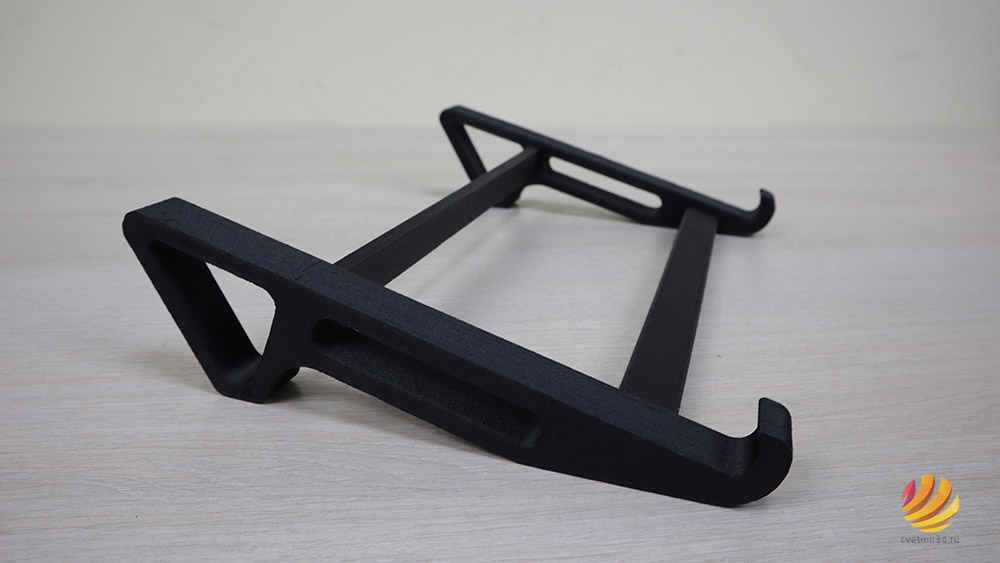

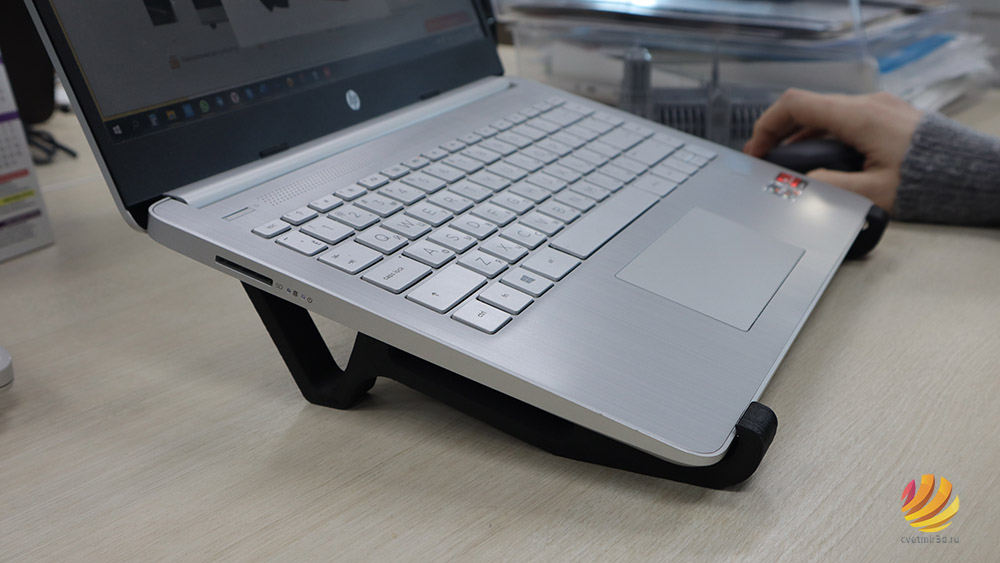

С 20% заполнением подставка получилась легкой (всего 116 грамм) и при этом очень жесткой.
![Обзор Flashforge Creator 4_39.jpg Обзор Flashforge Creator 4_39.jpg](/upload/medialibrary/92d/aea49snpb25ejvb1pnvjo0xm0bsdvs2o/Obzor-Flashforge-Creator-4_39.jpg)
![Обзор Flashforge Creator 4_40.jpg Обзор Flashforge Creator 4_40.jpg](/upload/medialibrary/c5d/w5njbhb6u1dhh0cczr5sqnly4puf0z2x/Obzor-Flashforge-Creator-4_40.jpg)
Третий тест

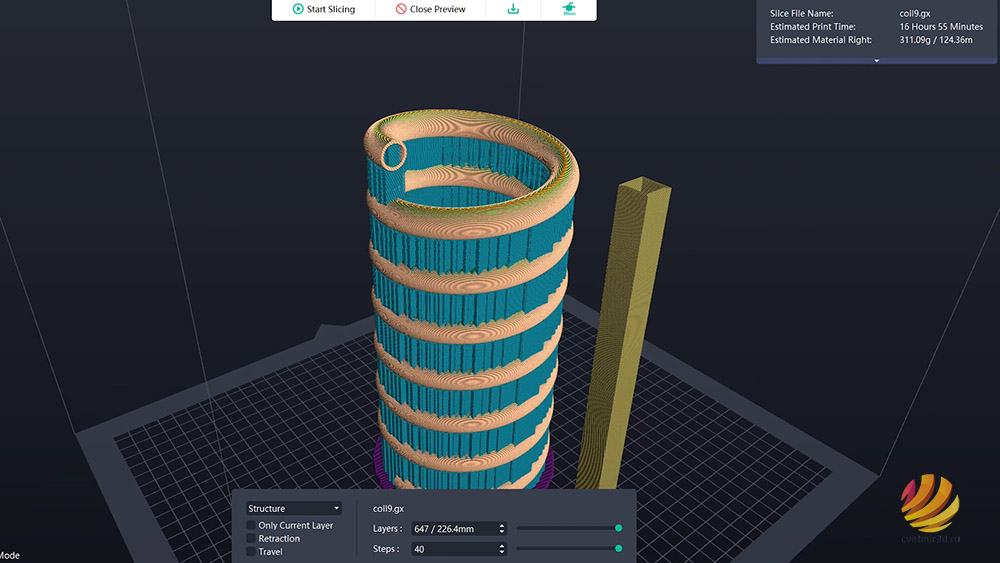

Для третьего теста решили напечатать трубчатый змеевик с использованием растворимых поддержек. Печатали Esun ABS+, а для поддержек использовали Esun HIPS.![Обзор Flashforge Creator 4_31.jpg Обзор Flashforge Creator 4_31.jpg](/upload/medialibrary/9d3/3zjko3zvf4s831pl6zbkrk3p1sdnd7pn/Obzor-Flashforge-Creator-4_31.jpg)

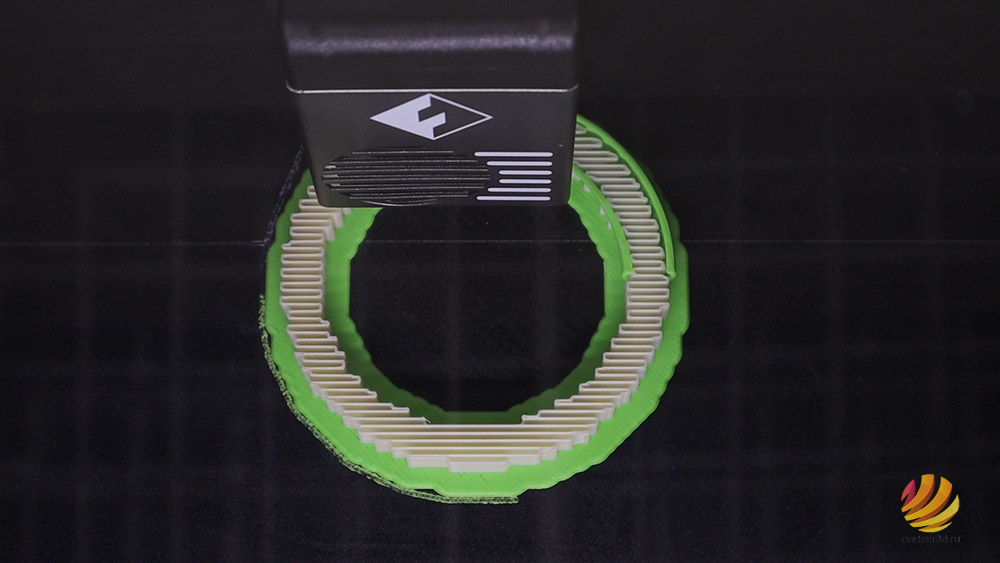

Чтобы сократить время печати, установили на экструдеры сопла диаметром 0.6 мм.
![Обзор Flashforge Creator 4_32.jpg Обзор Flashforge Creator 4_32.jpg](/upload/medialibrary/7af/u1e7567v1u7hvy05qqednsdagm3r7j4t/Obzor-Flashforge-Creator-4_32.jpg)
В процессе печати выяснилось, что для данной модели нужно было установить усиленную черновую башню, так как стандартная упала на середине печати. Общее время печати составило 18 часов 47 минут.
![Обзор Flashforge Creator 4_33.jpg Обзор Flashforge Creator 4_33.jpg](/upload/medialibrary/4ac/dirdzjdr3kvhln5paic67jew6l1s1r3m/Obzor-Flashforge-Creator-4_33.jpg)

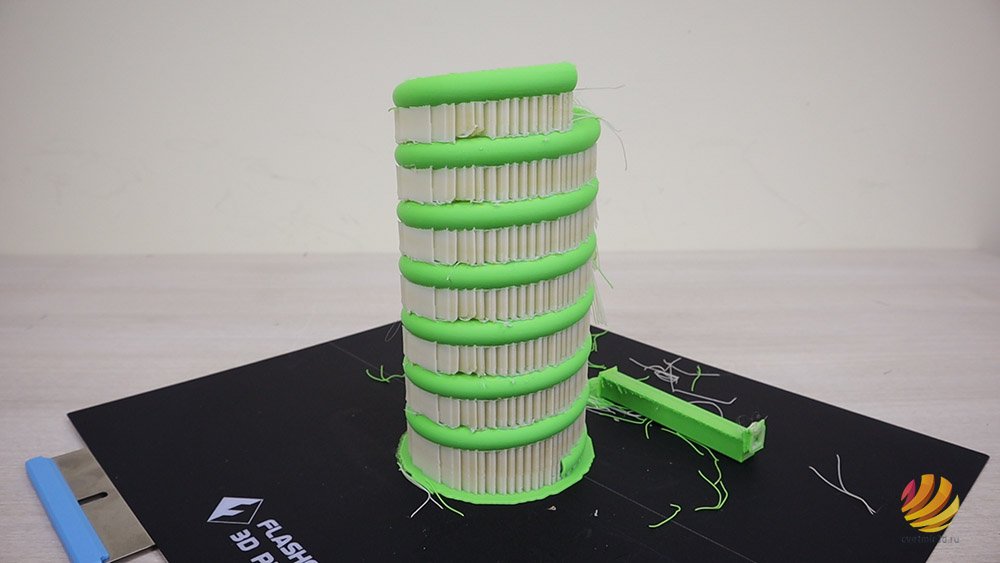

Змеевик с поддержками отлично пропечатался, не считая нитей, которые должны были остаться на башне. Однако они легко отделились, почти не оставив следов.
![Обзор Flashforge Creator 4_34.jpg Обзор Flashforge Creator 4_34.jpg](/upload/medialibrary/e9e/nvyir40n7ld1nse2ox3ivuj7yqumyijx/Obzor-Flashforge-Creator-4_34.jpg)

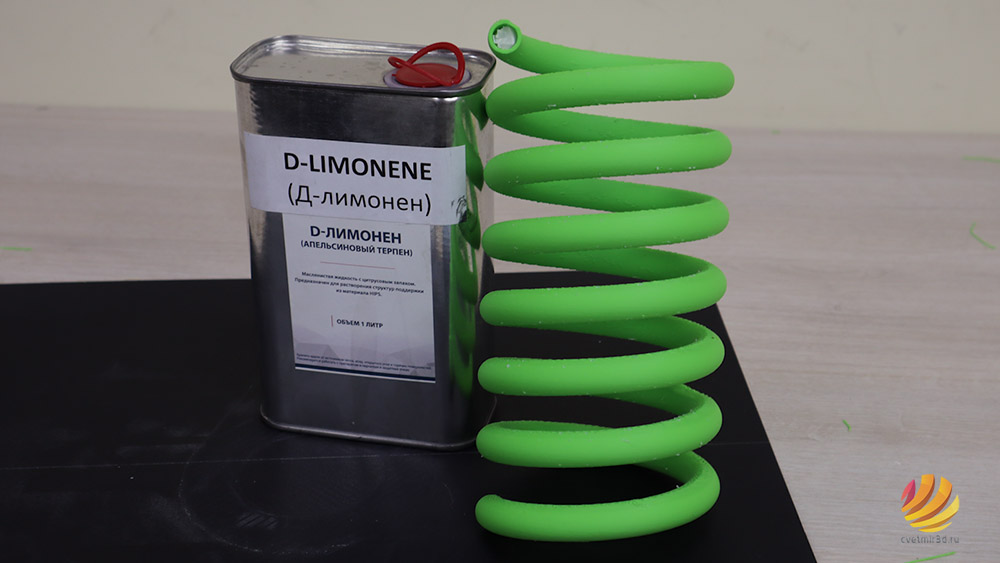

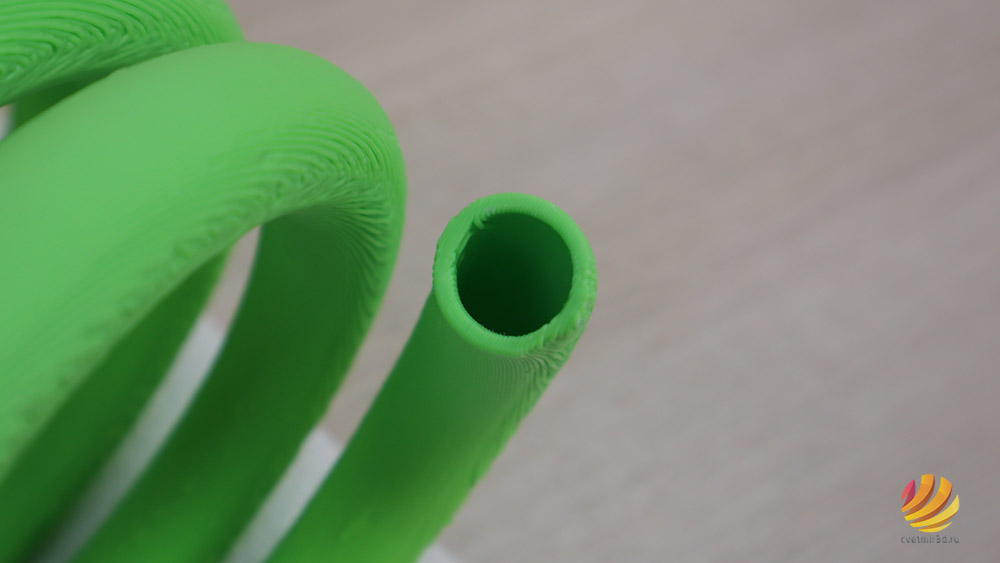

Внешние поддержки из HIPS также легко отделились, а для удаления внутренних поддержек понадобилось погружение детали в D-Limonene, после чего они полностью растворились.
![Обзор Flashforge Creator 4_35.jpg Обзор Flashforge Creator 4_35.jpg](/upload/medialibrary/3e2/yl3faybener6hwqq876s622smsb7n1vl/Obzor-Flashforge-Creator-4_35.jpg)
![Обзор Flashforge Creator 4_36.jpg Обзор Flashforge Creator 4_36.jpg](/upload/medialibrary/49a/chjsjgncrx2j2n6a43gbqzb6ilainofp/Obzor-Flashforge-Creator-4_36.jpg)
Итоги
FlashForge Creator 4 показал себя как современный 3D-принтер способный справиться с печатью любой сложности. Отдельно стоит отметить наличие конвектора, сменных экструдеров, а также фирменного слайсера с облачным сервисом, что делает Creator 4, по-настоящему, универсальным инструментом для решения производственных задач.
