13 июня 2019

Обзор ортопедических 3D сканеров бренда ScanPod3D

Добрый день!

Сегодня мы расскажем об ортопедических 3D сканерах бренда ScanPod3D.

В последнее время производители обуви и стелек, ортопедические салоны и медицинские центры все чаще внедряют в свой рабочий процесс 3D сканеры для ног для создания трехмерных моделей, которые, в отличие от двухмерных изображений, дают полное представление о проблемах и потребностях клиента или пациента и предоставляют более широкий инструментарий для создания кастомизированного предложения.

Компания ScanPod3D специализируется на производстве аддитивного оборудования для ортопедии. В линейке сканеров для ног на данный момент представлено 6 моделей: от небольшого сканера для одной ноги USOL весом менее 5 кг до более продвинутого UPOD-HD с разрешением снимков FULL HD.

В данном обзоре мы подробнее расскажем о 3-ех моделях 3D сканеров этого бренда: USOL, UPOD-S и UPOD-HD.

Они принадлежат к разным ценовым категориям и заточены под различные задачи.

Все вышеперечисленные модели создают точное цветное или монохромное 3D изображение стопы, с которым далее можно работать в фирменном ПО. Все они сканируют ноги с разной степенью нагрузки: с полной, частичной и без нагрузки, что позволяет ортопеду поставить более точный диагноз пациенту и дать соответствующие рекомендации.

Сравнительная таблица с характеристиками 3-ех моделей:

Характеристика USOL USOD-S UPOD-HD
Точность сканирования +/- 1,0 мм +/- 1,0 мм +/- 0,5 мм
Максимальная область сканирования (фиксированный режим) 330*140*80 на каждую стопу 330 мм *130 мм*115 мм 380 мм *180 мм*180 мм
Весовая нагрузка 180 кг 130 кг 180 кг
Цветное сканирования (передача цвета) В 3D файлах STL / WRL поддерживается цветная текстура В 3D файлах STL / WRL поддерживается цветная текстура HD разрешение снимков
Операционные системы Windows 10 Windows 10 Windows 10
Сканирование ноги Да Да Да
Сканирование пенопластовой модели Да Да Да
Сканирование гипсовой модели Да Да Да
Сканирование в помещении Да, не требуется затемнение или экранирование. Избегать прямых солнечных лучей. Да, не требуется затемнение или экранирование. Избегать прямых солнечных лучей. Да, не требуется затемнение или экранирование. Избегать прямых солнечных лучей.
Скорость сканирования 2,9 сек нормальная скорость сканирования, 1,9 сек скоростное сканирование 3,2 сек в одну сторону 5.9-11.9 сек сек в одну сторону
Системные требования Для сканирования с нормальной скоростью процессор Atom Z8350, Для сканирования с высокой скоростью процессор I5-6200U, Minimum RAM 4G, USB Port 2.0 or 3.0 Процессор I5-6200U, Minimum RAM 4G -8 G, Монитор 1080P, USB Port 2.0 Процессор I7-6770HQ, Minimum RAM 8 G
Вес (без упаковки) 4,7 кг 10 кг 19 кг
Размеры (без упаковки) 490 мм * 230 мм * 69 мм 520 мм* 270 мм* 220 мм* 682 мм* 350 мм* 367 мм
Гарантия 1 год 1 год 1 год
Стоимость 320 000 руб. 650 000 руб. 890 000 руб.

Теперь подробнее о каждом из них…

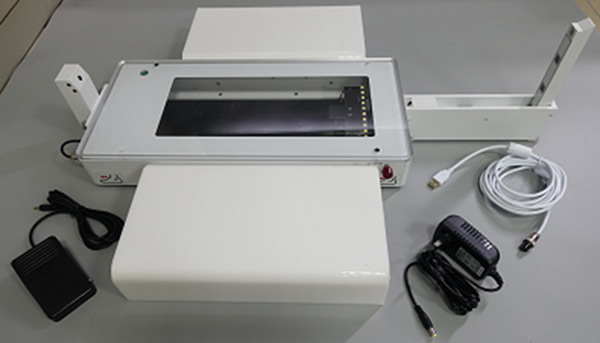

USOL

Обзор ортопедических 3D сканеров бренда ScanPod3D

Это самый компактный сканер из представленных, его вес составляет всего 4.7 кг. Отличается хорошей скоростью, портативными размерами и бюджетной ценой. За один раз сканируется одна стопа, но также есть модель USOL-DUO, которая может сканировать 2 стопы одновременно.

На передней панели расположена вертикальная планка с лазером, которая помогает выровнять стопу и лодыжку. Сзади идет небольшая складная планка с камерой для пятки.

Сканер можно использовать и вертикально с помощью специального штатива.

Скорость сканирования у USOL даже выше, чем у собратьев, и составляет 2.9 секунды (1.9 секунды при скоростном сканировании).

Платформа выдерживает вес до 180 кг.

Высота сканирования 80 мм, что значительно ниже других моделей. Поэтому данный сканер в большей степени рассчитан на создание индивидуальных ортопедических стелек для обуви.


UPOD-S

Обзор ортопедических 3D сканеров бренда ScanPod3D

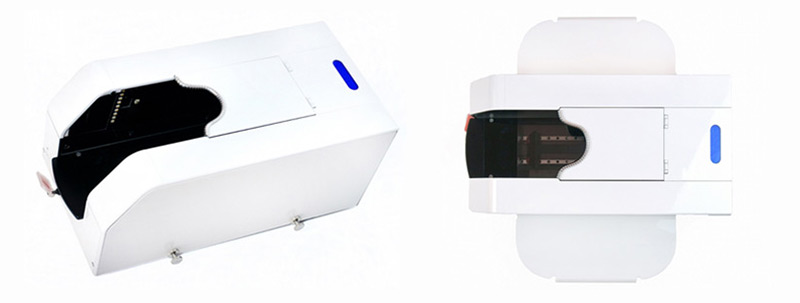

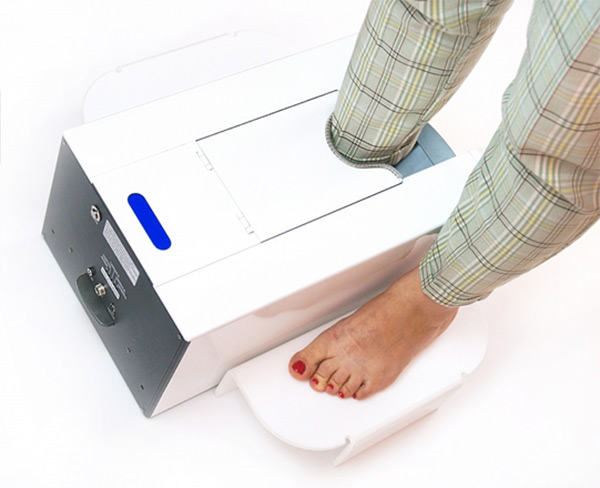

UPOD-S представляет собой достаточно компактное устройство весом всего 10 кг с лаконичным дизайном, которое рассчитано на 3D сканирование одной ноги за раз.

Максимальная весовая нагрузка на платформу сканера составляет 130 кг, что на 50 кг меньше, чем у USOL и UPOD-HD.

Размер области сканирования: 330 мм×130 мм×115 мм. Высота 115 мм позволяет сканировать ногу от стопы до лодыжки. Но и скорость сканирования несколько больше, чем у USOL- 3.2 секунды в одну сторону.

Для создания необходимого затемнения во время работы предусмотрена белая пластиковая пластина-крышка с выемкой и удобной силиконовой окантовкой для ноги. Дополнительного затемнения или экранирования не требуется.

На верхней панели сканера предусмотрен датчик сканирования, который мигает голубым цветом во время работы.

Обзор ортопедических 3D сканеров бренда ScanPod3D

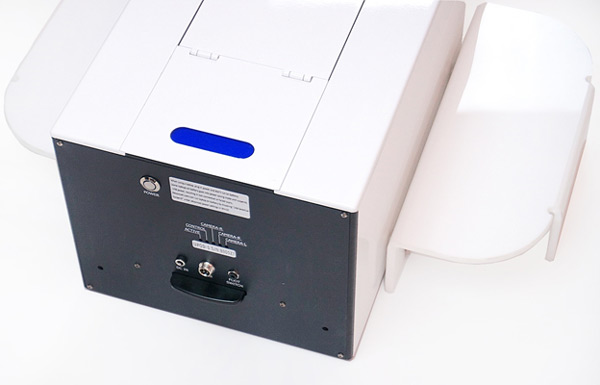

Сзади расположены разъемы для подключения к питанию, компьютеру, кнопка включения, индикаторы камер и места для фиксации стойки с монитором.

Обзор ортопедических 3D сканеров бренда ScanPod3D

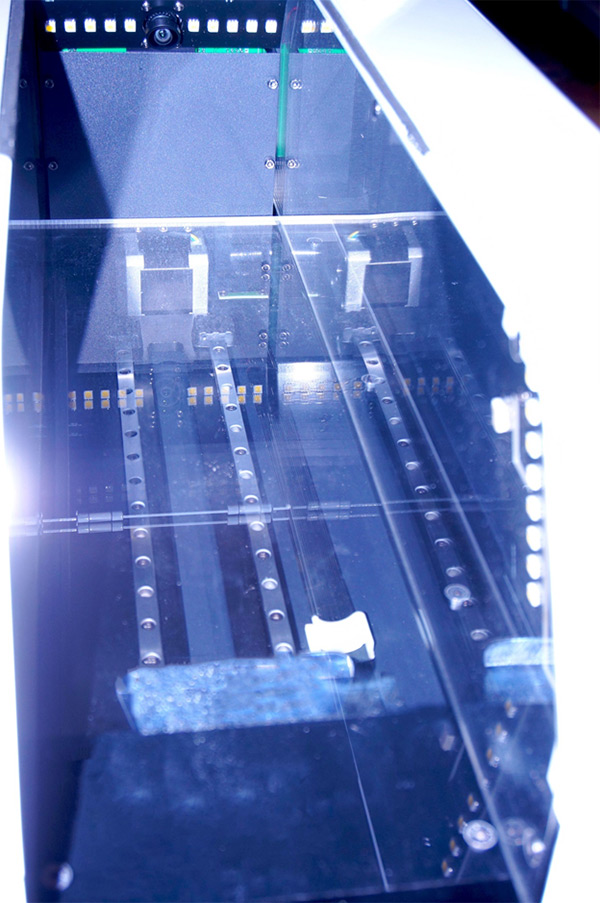

Внутри сканер выглядит следующим образом:

Обзор ортопедических 3D сканеров бренда ScanPod3D

Со всех сторон размещены диодные ленты для подсветки сканируемого объекта, также внутри расположены 3 камеры: правая, левая и центральная.

Благодаря большой высоте сканирования, границы использования сканера расширяются и UPOD-S можно использовать как для изготовления стелек, так и для создания обуви.

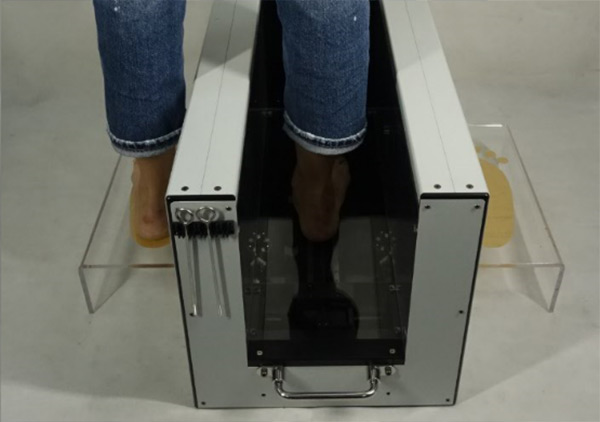

UPOD-HD

Обзор ортопедических 3D сканеров бренда ScanPod3D

Это наиболее дорогой сканер из представленной линейки. Все потому, что он является высокоточным и позволяет сканировать ноги в формате Full HD. Погрешность сканирования составляет всего 0.5 мм (у собратьев – 0.1 мм).

Также у UPOD-HD очень большая область сканирования – 380х180х180 мм. Эта модель идеально подходит для изготовления обувных колодок. Максимальная весовая нагрузка составляет 180 кг.

UPOD-HD выглядит более топорно по сравнению с другими моделями, но видно, что собран очень добротно.

Скорость сканирования несколько побольше, чем у предыдущих моделей – минимум 5.9 секунды.

Слева сканирование HD, справа – без HD:

Обзор ортопедических 3D сканеров бренда ScanPod3D

По изображениям видно, что разница достаточно существенна и если необходима филигранная точность – это оптимальный вариант.

Комплектация

Комплектация у USOL, UPOD-S и UPOD-HD практически идентична: адаптер питания, ножной переключатель, ступени для ног, USB-кабель, лицензионный ключ.

У UPOD-S также предусмотрены транспортировочные ключи. А у UPOD-HD в комплекте идет NUC – мини-ПК от Intel с необходимыми системными требованиями.

Обзор ортопедических 3D сканеров бренда ScanPod3D

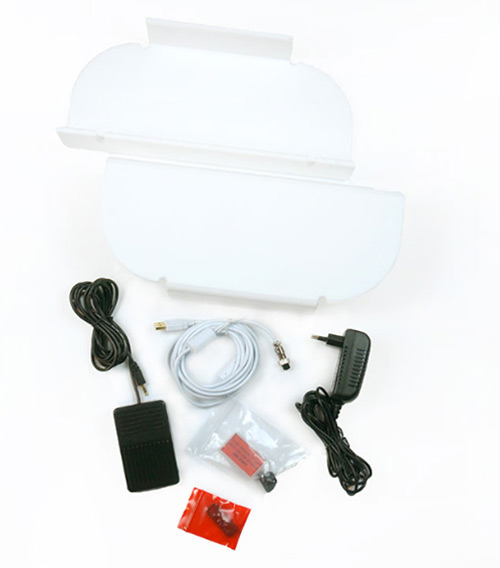

На фото комплектация сканера UPOD-S

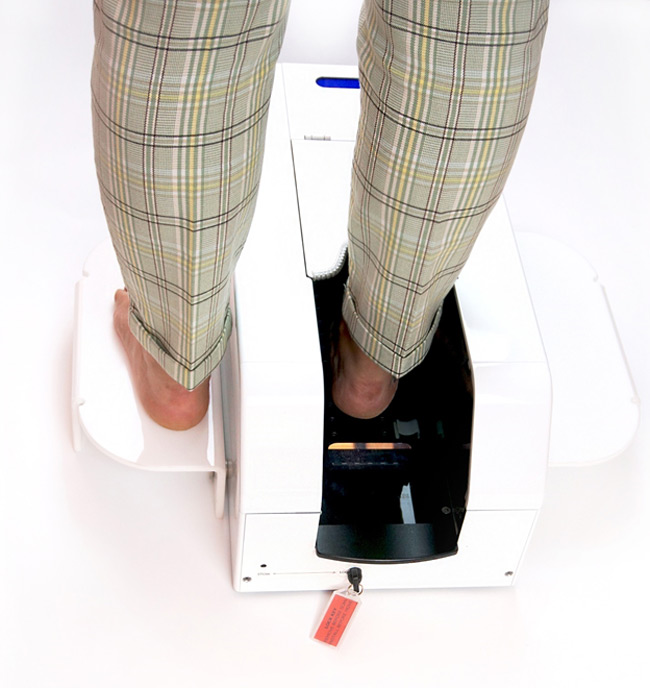

Для удобства использования и создания равномерной нагрузки во время работы, в комплекте предусмотрены две ступени для ног с каждой стороны сканера со специальными креплениями для надёжной фиксации. Они устанавливаются на одном уровне с площадкой для сканирования и ноги находятся на одном уровне в естественном положении во время сканирования.

Обзор ортопедических 3D сканеров бренда ScanPod3D

Работа со сканерами и их возможности

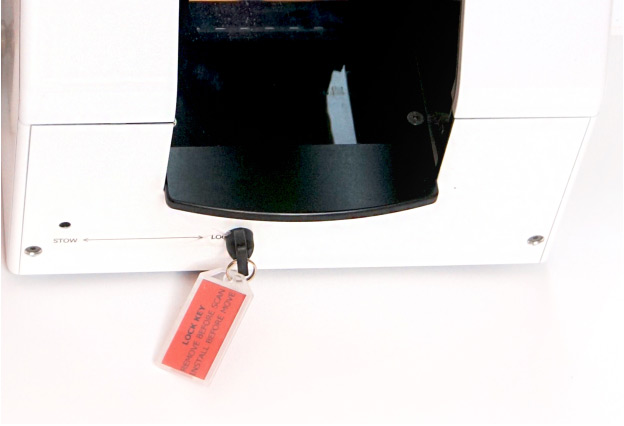

Чтобы начать работу, у UPOD-S первым делом необходимо удалить из гнезда транспортировочный ключ, который предохраняет механизм от повреждения при перевозке.

Обзор ортопедических 3D сканеров бренда ScanPod3D

Далее проводится стандартная калибровка сканера.

Она выполняется автоматически через программное обеспечение, которое поставляется в комплекте, и не занимает много времени.

Запустить сеанс сканирования можно как через интерфейс ПО, так и с помощью удобного ножного переключателя, идущего в комплекте.

Для работы со сканерами USOL и UPOD-S не требуется сложное дополнительное оборудование, технические требования вполне стандартны. У UPOD-HD системные требования выше, поэтому производитель позаботился о своих пользователях и положил в комплект со сканером мини-ПК с необходимыми параметрами.

У всех сканеров есть нюанс - они подключаются к компьютеру только с операционной системой Windows10. С другими ОС сканеры не работают.

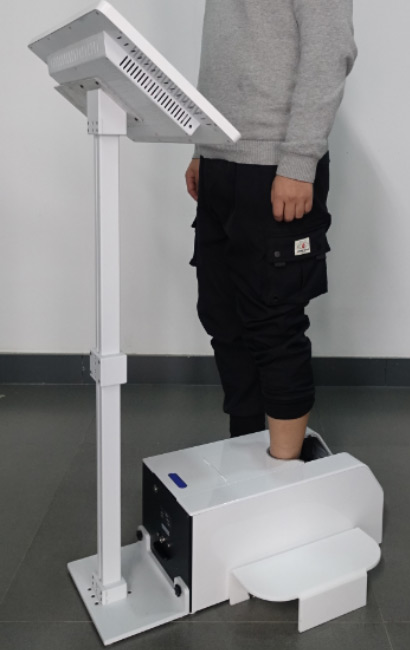

Для UPOD-S дополнительно можно заказать монитор, мини-ПК и высокую стойку для их расположения, которая монтируется к сканеру. У стойки универсальные крепежные отверстия, к ней можно прикрепить любой другой монитор.

Обзор ортопедических 3D сканеров бренда ScanPod3D

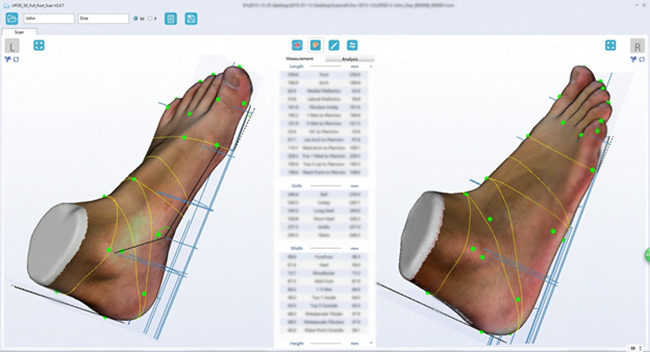

Сканеры ScanPod3D выгодно отличаются от аналогов, представленных на рынке, способностью захватывать как цветную, так и монохромную текстуру снимков при этом поддерживая скорость полного сканирования на хорошем уровне с совсем небольшой погрешностью печати.

Возможность отображения цветной текстуры снимков позволяет получать больше информации и точнее выявлять зоны отклонения от норм. Результаты сканирования отображаются в натуральную величину.

Обзор ортопедических 3D сканеров бренда ScanPod3D

Обзор ортопедических 3D сканеров бренда ScanPod3D

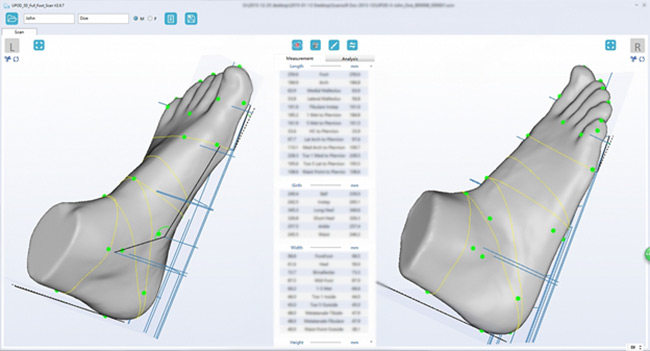

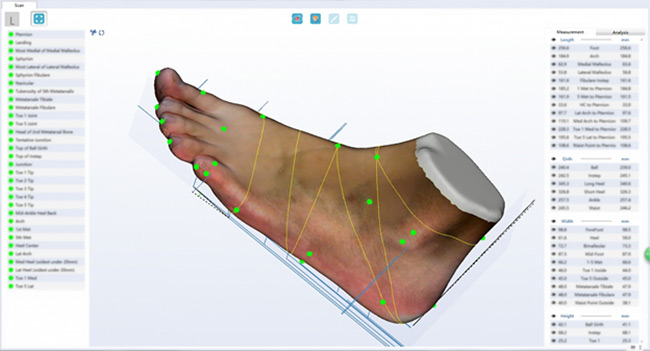

Программное обеспечение

В качестве ПО у сканеров используется фирменный многофункциональный софт. Там предусмотрен широкий спектр функций и параметров для диагностики и анализа.

Полученные снимки можно поворачивать, изменять размер, текстуру отображения, проводить до 43 различных измерений, а также сравнивать снимки обеих стоп как на текущий момент, так и в динамике.

Обзор ортопедических 3D сканеров бренда ScanPod3D

Обзор ортопедических 3D сканеров бренда ScanPod3D

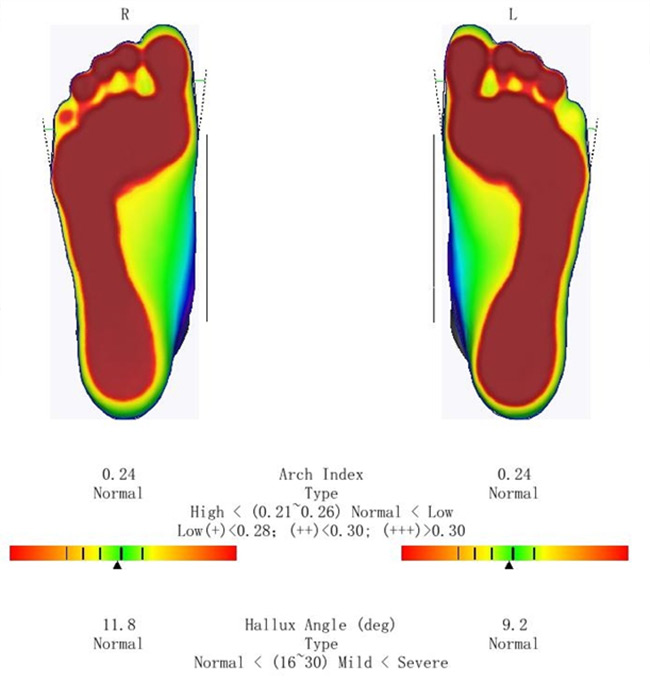

ПО проводит автоматическую диагностику свода стопы, большого пальца и пятки на основании параметров геометрии стоп. В функциях предусмотрено автоматическое формирование отчётов об итогах работы в формате PDF.

Для создания индивидуальной ортопедический обуви и стелек разработан целый ряд функций.

Возможно сканирование не только стопы, но и слепка, и колодки.

Также можно настроить RX формы для изготовления кастомных стелек или обуви.

Результаты сканирования можно сохранять и экспортировать в различных форматах: STL, WRX, JPG, PNG и CSV.

Программное обеспечение поставляется с открытым кодом и расширенными возможностями для программирования.

Упрощена система интеграции с базами данных. Коме того, есть возможность настроить его под собственную марку и зашифровать данные сканера для обеспечения безопасности.

Итоги

В обзоре мы представили вам 3 модели сканеров бренда ScanPod3D под разные задачи в 3-ех ценовых категориях.

Самый бюджетный и компактный сканер USOL за 320000 руб. Если вам не нужна HD-точность и устроит меньшая высота объекта сканирования, этот сканер идеально подойдет. В первую очередь он предназначен для изготовления стелек.

Более дорогой UPOD-HD за 890000 руб. в основном используют для разработки обувных колодок или кастомизированной обуви. Он предоставляет высочайшее качество 3D изображения и большую область сканирования, это главные его преимущества по сравнению с собратьями.

Сканер UPOD-S за 650000 руб. можно назвать золотой серединой и по цене, и по предлагаемым возможностям. Его можно использовать и для изготовления стелек, и для создания ортопедической, спортивной и любой другой специализированной обуви.

Все 3 модели являются профессиональными инструментами для ортопедического сканирования и предоставляют огромный функционал. Они очень просты в освоении и эксплуатации, имеют надежную конструкцию, высокую скорость сканирования. Фирменное ПО ScanPod3D заслуживает особого внимания, так как предоставляет широчайший спектр функций и возможностей.

Сканеры являются хорошими вариантами для применения как в медицине, так и в сфере изготовления индивидуальных ортопедических стелек и обуви. Они будут главными помощниками в разработке и создании спортивной и терапевтической обуви, идеально подходящей для каждого заказчика. А доступная цена в сравнении с аналогами даёт конкурентное преимущество.
