Представьте себе 3D-принтер, способный печатать объекты размером с небольшой шкаф или тумбочку. Это не фантастика, а реальность под названием Elegoo OrangeStorm Giga — 3D-принтер, ориентированный на профессиональное применение и энтузиастов, которым необходим большой объем построения. И теперь не надо платить миллионы, чтобы получить по-настоящему большие изделия, Orange Storm доступен более широкому кругу мейкеров.
Размеры печати - 800 x 800 x 1000 мм. Для принтера требуется просторное помещение и выделенная линия электропитания, но результат того стоит.
Устройство оснащено 64-битным процессором с тактовой частотой 1,5 ГГц и работает на прошивке Klipper с функциями подавления вибраций. Максимальная скорость подачи материала достигает 300 мм/с, при этом рекомендуемая скорость составляет 150 мм/с. Управление осуществляется через семидюймовый сенсорный дисплей.
Распаковка и сборка

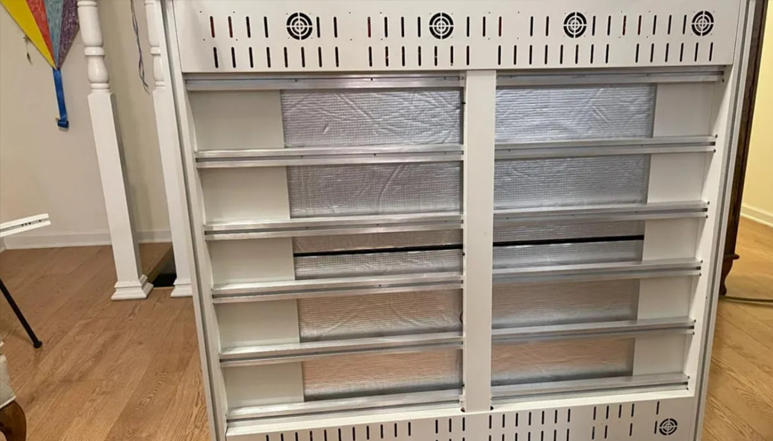

OrangeStorm Giga представляет собой крупногабаритное оборудование. Принтер поставляется в двух транспортных коробах, размеры каждой из которых сопоставимы со стандартным обеденным столом, а полная масса собранного устройства слегка превышает 100 кг.

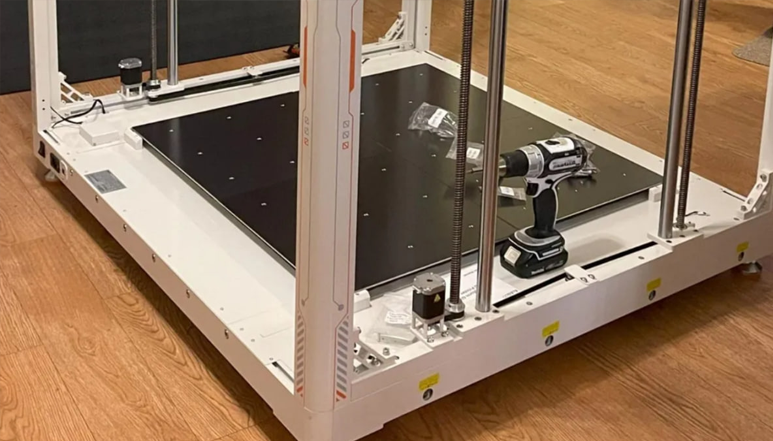

На сборку ушло около двух часов. Каждый угол усилен скобами для идеальной геометрии всей конструкции. В целом принтер собран очень добротно и качественно.
После сборки рамы нужно подключить несколько проводов, как в обычном принтере Elegoo. Единственное, что усложняет работу с ним, — его размер.
Комплектация

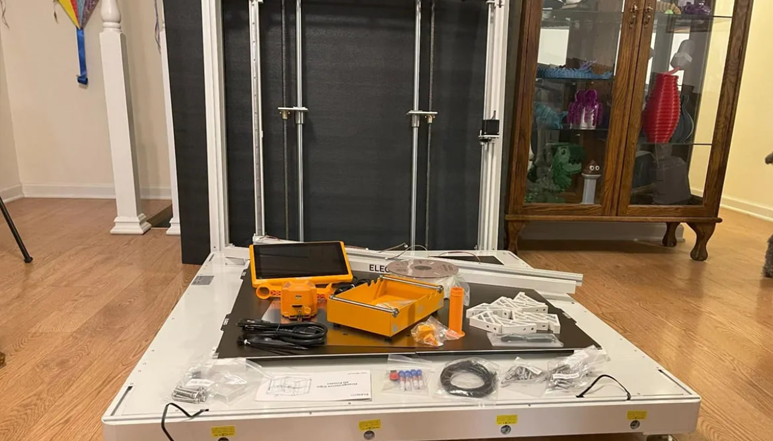

Базовый комплект поставки включает:
3D принтер Elegoo OrangeStorm Giga и комплектующие – 1 шт.
Кабель питания – 1 шт.
Смазка – 1 шт.
Карта для калибровки – 1 шт.
USB-накопитель – 1 шт.
Гаечный ключ – 2 шт.
Сетевой кабель – 1 шт.
Набор шестигранных ключей – 1 шт.
Кабельная стяжка – 1 шт.
Устройство для очищения сопла – 1 шт.
Отвертка – 2 шт.
Огромное количество винтов разного размера
Руководство пользователя - 1 шт.
Особенности принтера

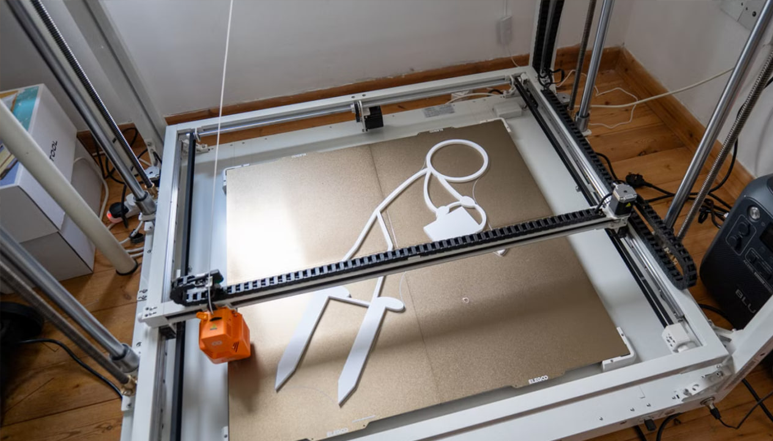

Это 3D-принтер с картезианской кинематикой размером примерно метр на метр. Создается впечатление, будто стандартный принтер подобной кинематики просто подвергли магическому заклинанию роста. С учетом гигантского размера Orange Storm Giga производители не учли некоторые моменты, которые вызывают неудобство при эксплуатации.
Разъем питания, выключатель, держатель катушки и датчик окончания филамента находятся сзади, а сенсорная панель и USB-порт — спереди. Панель управления можно закрепить на верхней раме, но провод позволяет дотянуться только до правого верхнего угла. Чтобы выровнять платформу, выставить высоту по оси Z или проконтролировать печать первого слоя, придется либо садиться на пол, либо быть настоящим мастером йоги.
Печатная голова — это несомненно шаг вперёд по сравнению с тем же Neptune Max. Она оснащена высокопроизводительным соплом с теплоотводом из титанового сплава и наконечником с циркониевым покрытием. Керамический нагревательный элемент мощностью 60 Вт гарантирует стабильную экструзию даже при переходе на сопла большего диаметра. Стандартным для этого принтера является сопло 0.6 мм, но в комплекте также есть 0.8 и 1.0 мм для экспериментов.
Система охлаждения реализована безупречно: с двух сторон установлены два вентилятора 5015, а спереди — один вентилятор 4010.

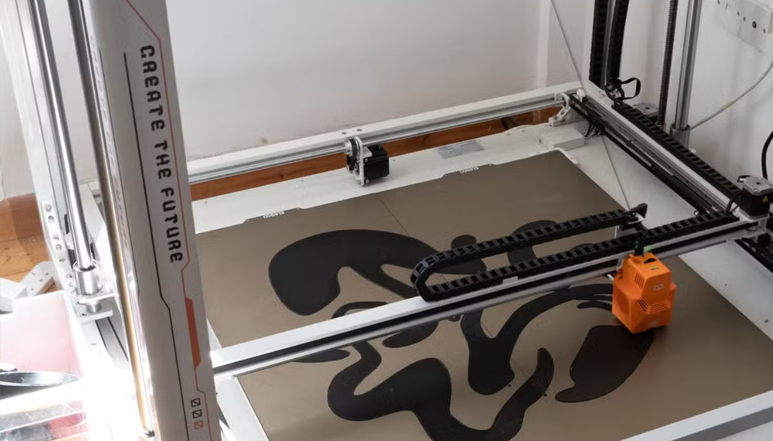

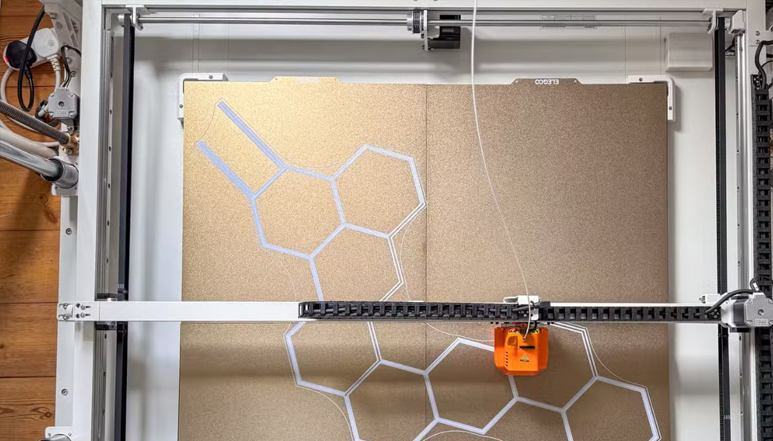

Нагревательный стол разделён на четыре магнитных секции, каждая из которых установлена на девяти пружинах. В комплекте идут четыре гибкие пружинные пластины с покрытием PEI, которые крепятся на эти секции. В результате посреди платформы образуется неизбежный крестообразный шов, который оставляет шрамом на отпечатках. Печатная платформа демонстрирует высокую эффективность нагрева - полное прогревание всей рабочей зоны до температуры 100°C достигается за 17 минут при стандартной окружающей температуре (25°C). Особенностью является интеллектуальная система энергосбережения, позволяющая выборочно активировать нагрев только тех секций, которые фактически задействованы в процессе печати. Этот подход обеспечивает значительную оптимизацию энергопотребления без компромиссов в качестве печати.

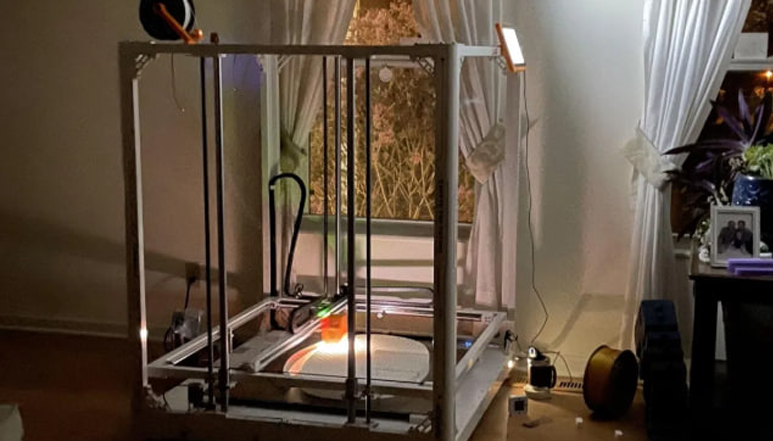

У принтера Giga в экструдере установлена светодиодная подсветка, которая выполняет роль приятной ночной подсветки во время работы. Поскольку принтер работает на прошивке Klipper, для онлайн-наблюдения вы можете подключить обычную веб-камеру к предусмотренному USB-порту.

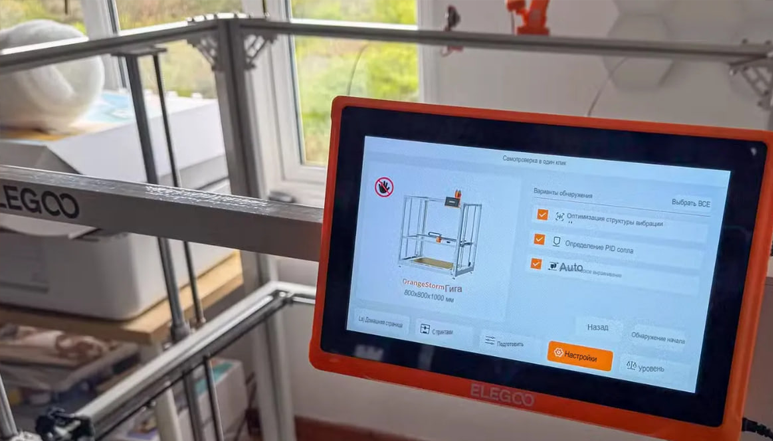

Сенсорный дисплей (по сути, планшет на Андроиде) — это интересная фишка, которая была бы ещё лучше, если бы подключалась по Wi-Fi... или, по крайней мере, имела бы более длинный кабель, чтобы её можно было закрепить в разных местах на раме.
Энергопотребление
В режиме ожидания Giga потребляет около 100 Вт. При перемещении осей эта мощность увеличивается до 200 Вт ( до нагрева платформы). На полной мощности удалось зафиксировать чуть более 1200 Вт.
Принтер оснащен пятью независимыми блоками питания. В процессе эксплуатации отмечается значительное тепловыделение. Кроме того, принтер предъявляет высокие требования к электросети: некорректное подключение может привести к срабатыванию автоматических выключателей, что требует обязательной предварительной проверки электропроводки.
Масштабирование производства за счет использования нескольких экструдеров
Есть еще один интересный апгрейд, про который хотим рассказать.

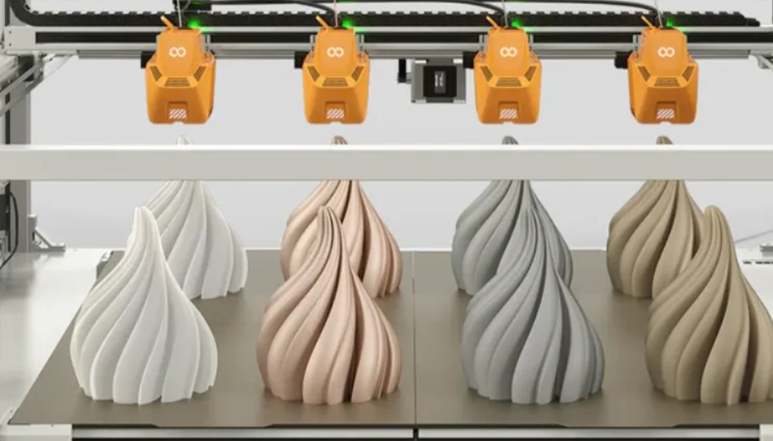

Как утверждают Elegoo, на Orange Storm можно установить три дополнительные печатающие головки. Это превращает принтер в компактную производственную линию, способную за один цикл изготавливать 4 одинаковых детали. Функция независимой подачи филамента позволяет назначать каждому изделию уникальный цвет или материал, что идеально подходит для создания товарных партий или разноцветных наборов.
Калибровка принтера
В Orange Storm Giga реализована уникальная система калибровки стола, сочетающая плавающую нагреваемую платформу и индукционный датчик. Четыре нагревательные панели установлены на девяти пружинах, закрепленных на основании принтера. Натяжение этих пружин регулируется винтами сверху с помощью шестигранного ключа. Для ручной калибровки требуется настроить в общей сложности 64 винта.
У Giga есть встроенная программа, которая помогает с ручной калибровкой: она поочередно касается каждой точки стола, показывая, правильно ли вы её отрегулировали. Однако, поскольку используется индукционный датчик, для работы ему нужен контакт с металлом — и в то же время вам нужен доступ к регулировочным винтам.
Решение от Elegoo — два специальных калибровочных пластины. Они идентичны основным рабочим пластинам, но в них проделаны отверстия, совпадающие с расположением винтов. Поскольку таких пластин всего две, в процессе калибровки вам придется переложить одну из них на другую половину стола.

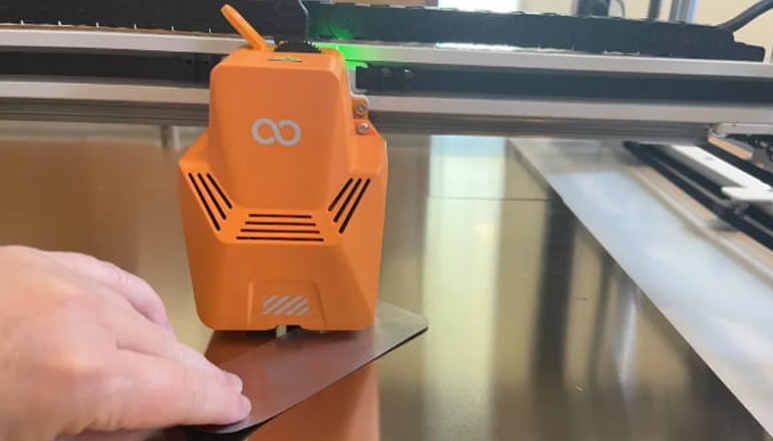

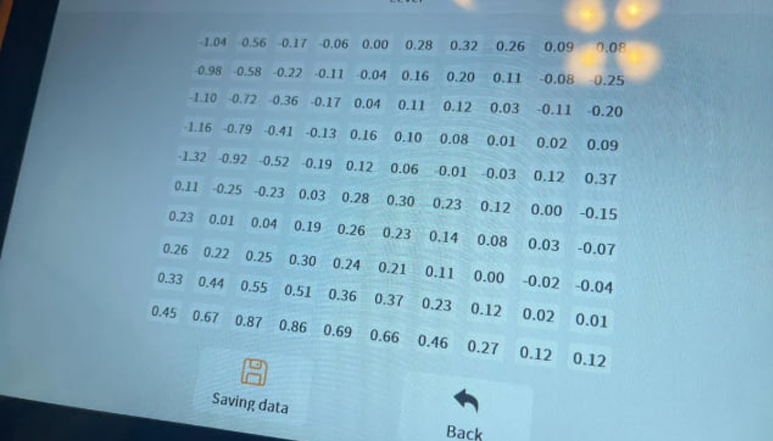

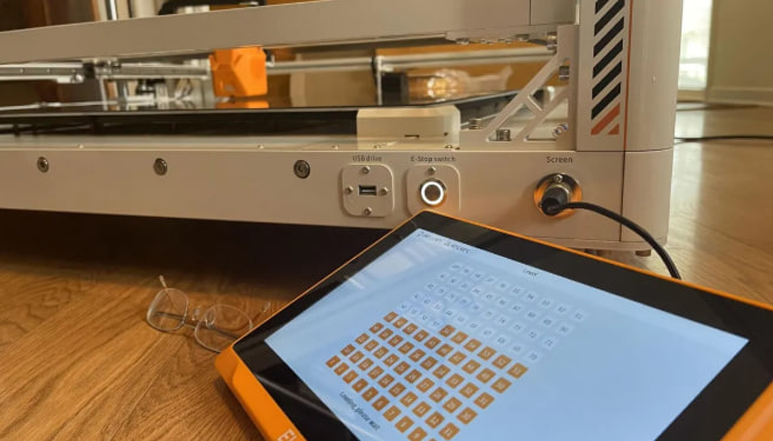

После того, как вы затянули винты так, как нужно, можно переходить к автоматической калибровке по 121 точке, чтобы идеально выровнять первый слой. А затем останется только выставить высоту сопла (Z-offset) с помощью приложенной металлической карты или листа бумаги.
Полная калибровка занимает около 2-ух часов.
Загрузка филамента
OrangeStorm Giga — это принтер с прямой подачей, у которого экструдер и хотэнд расположены в одном месте. Чтобы загрузить филамент, нажмите «Prepare» в главном меню, выберите «Temperature» и один из четырех предустановленных профилей, соответствующих вашему филаменту. После того как хотэнд прогреется выше 190 градусов, вы можете вставить филамент в верхнюю часть экструдера и позволить колесикам протянуть филамент через систему.
Чтобы выгрузить или сменить цвет, просто повторите процесс в обратном порядке.
В комплекте с принтером поставляется версия Elegoo Cura с готовыми профилями для всех устройств бренда.
Печать

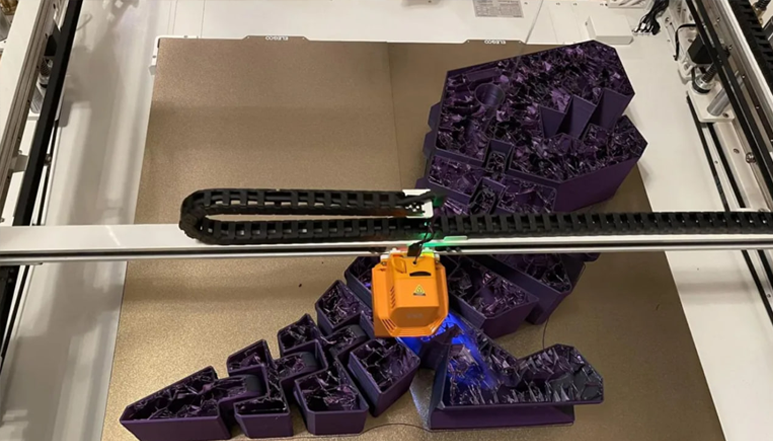

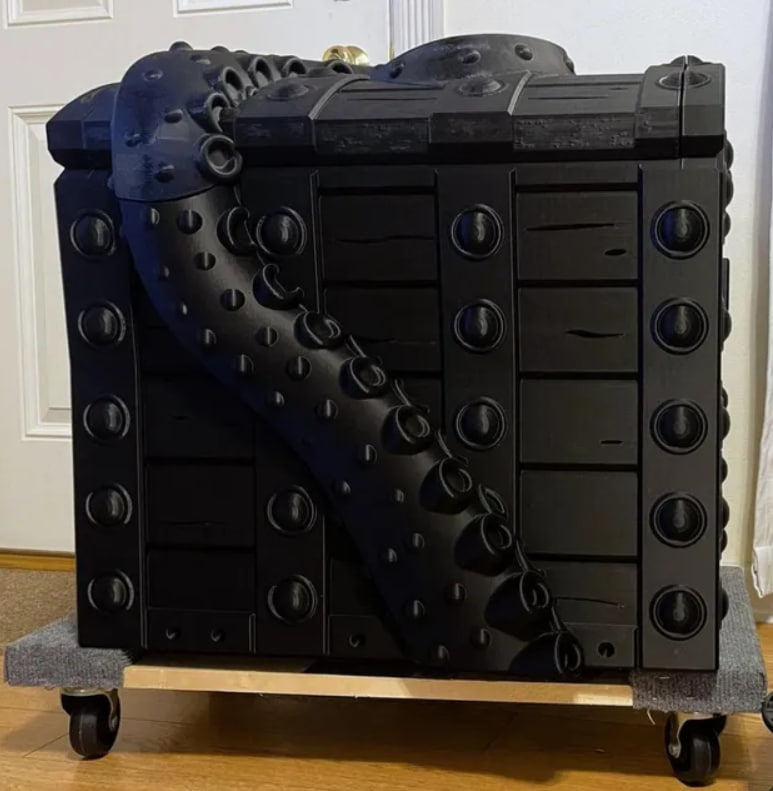

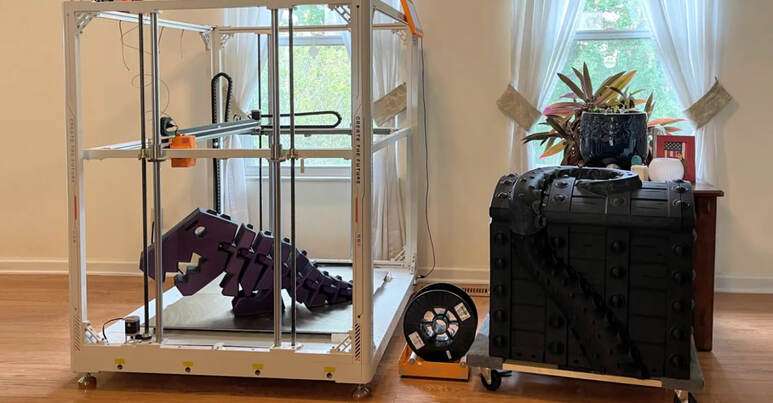

Сундук с сокровищами в виде щупалец. Печать заняла 140 часов (почти шесть дней) со скоростью 120 мм/с для внешних стенок и 200 мм/с для внутренних стенок и заполнения.

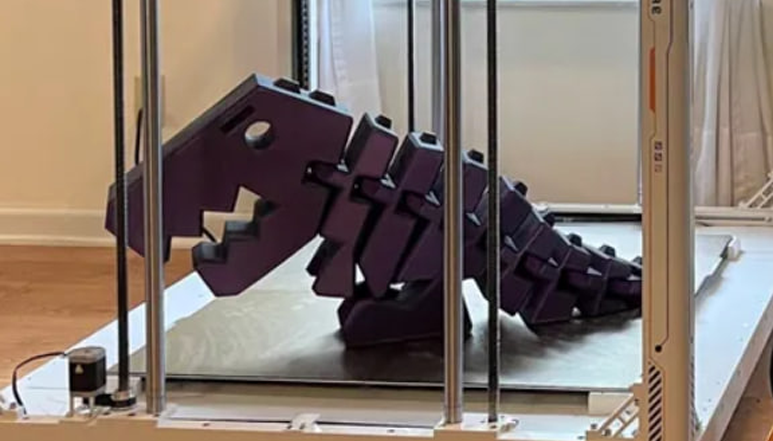

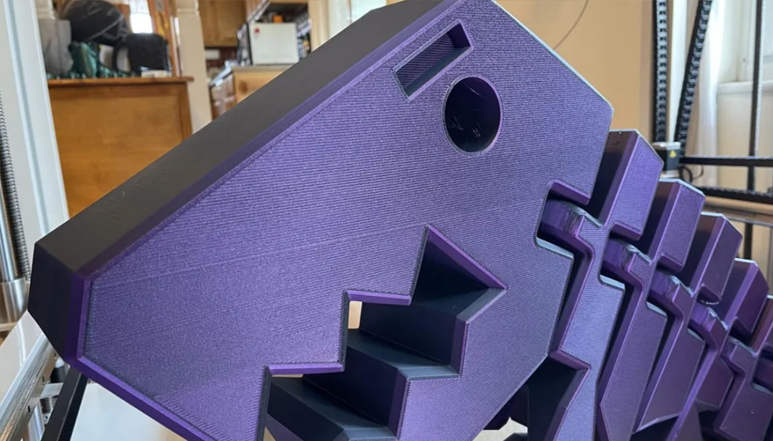

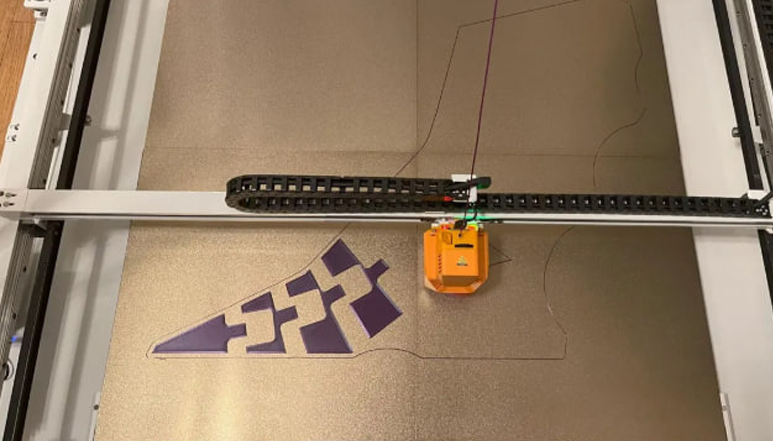

Динозавр Рекс. Печать заняла 42 часа при высоте слоя 0,32 мм и скорости 120 мм/с для внешних стенок и 200 мм/с для остальных частей.
Заключение
Elegoo OrangeStorm Giga занимает свою нишу — для опытных пользователей, стремящихся экспериментировать с крупными моделями при наличии свободного пространства в мастерской и бюджета. Его потенциал раскрывается при необходимости создания крупноформатных объектов: рекламных конструкций, элементов мебели или скульптурных композиций в натуральную величину.
Приобретать этот 3D-принтер желательно только при наличии подходящего места: по возможности с отдельной электросетью, в комнате вдали от жилых помещений и домашних питомцев. Elegoo OrangeStorm Giga предлагает огромные возможности для творчества.
