Обзор фотополимерного 3D-принтера Anycubic Photon Mono

Обзор фотополимерного 3D-принтера Anycubic Photon Mono
Логотип сайта
01.06.2021
В последние годы на розничном рынке 3D-принтеров начали появляться модели, печатающие с помощью технологии LCD. И, как бы иронично это не звучало, данный шаг является возвращением к истокам, ведь первый 3D-принтер работал по технологии SLA. Единственными отличиями от первопроходца в данной области является меньшая стоимость, простота работы и улучшенное качество печати. Именно поэтому многие компании, начали делать первые шаги в области домашних фотополимерных принтеров. Одним из первых таких устройств является Anycubic Photon Mono. Его появления стало шоком для многих: великолепное качество, несравнимое с технологией FDM и высокая скорость печати. Из-за такого эффектного появления он и получил славу “классического первого фотополимерного принтера”. Но, в отличии от рынка FDM, где “классический первый принтер” часто меняется, данная модель до сих пор сохраняет свое звание. И в этом обзоре вы узнаете почему.

Комплектация

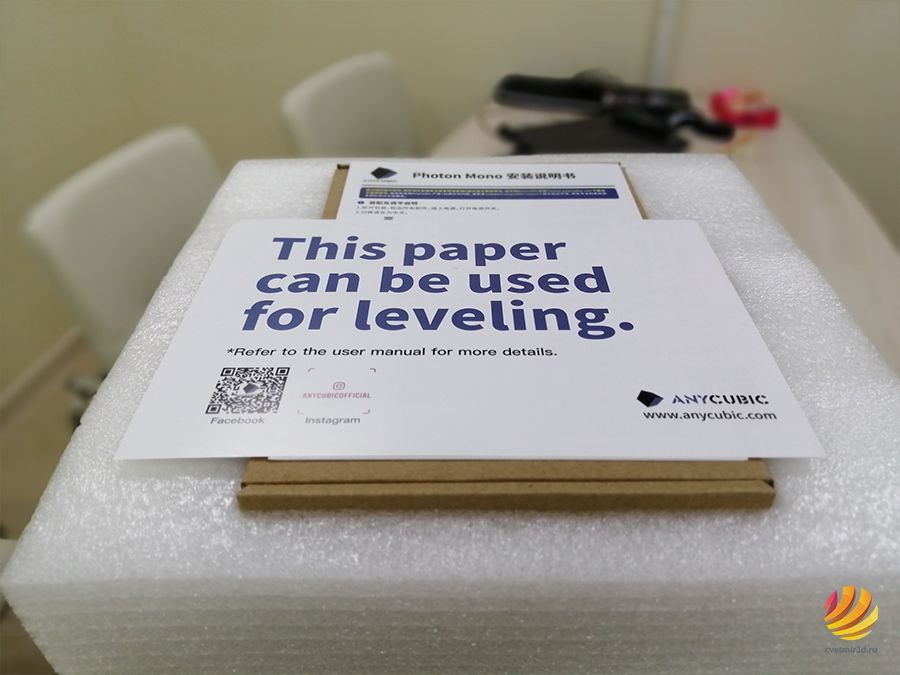

Как и любой продукт компании Anycubic, данная модель поставляется в хорошо защищенной коробке. Открыв ее мы сразу можем увидеть лист бумаги, который впоследствии используется для калибровки стола, инструкцию и коробку с дополнительными инструментами.

Обзор Anycubic Photon Mono_1.jpg

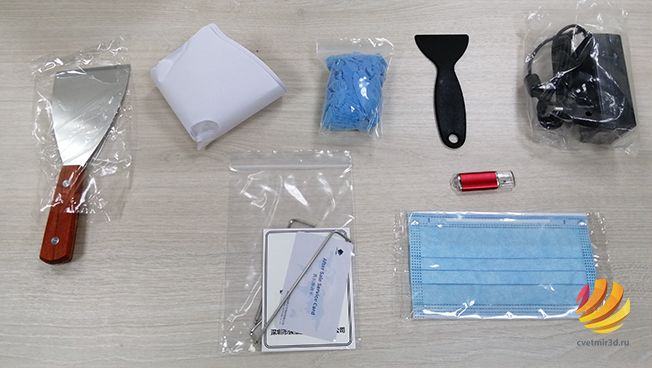

В малой коробке находятся:

  • Металлический шпатель

  • Пластиковый шпатель

  • 5 бумажных фильтров

  • Блок питания

  • Защитная маска

  • Перчатки

  • Набор шестигранников

  • Флеш-накопитель

На последнем записана вся необходимая информация для начала работы.

Обзор Anycubic Photon Mono_2.jpg

Содержимое малой коробки

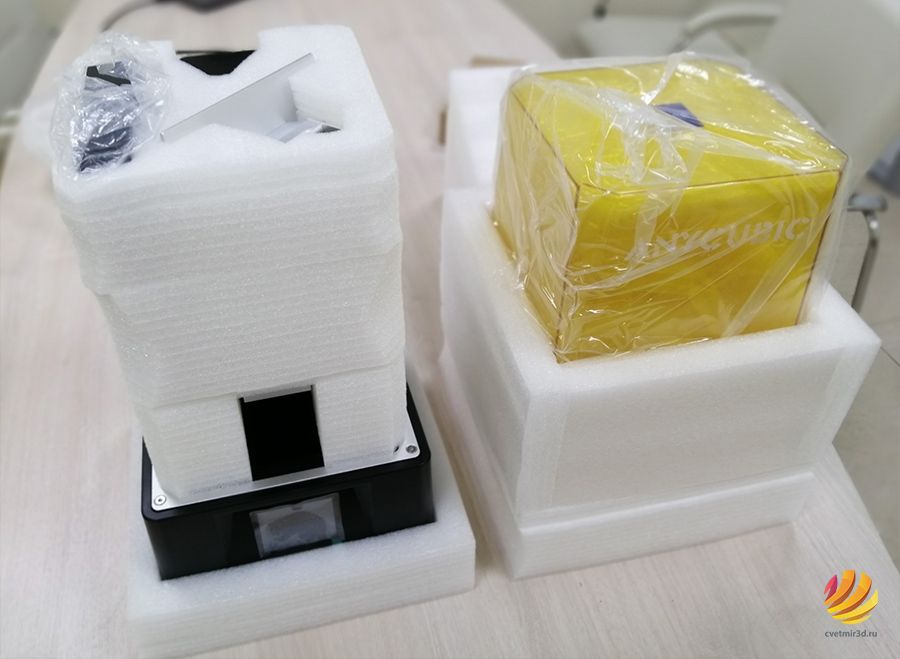

Сняв верхнюю часть упаковки можно будет увидеть желтый защитный экран, упакованный в толстую пленку.

Обзор Anycubic Photon Mono_3.jpg

Сняв экран мы получаем доступ к оставшимся деталям: столу и ванночке. Чтобы убрать защитный пакет с экрана необходимо перевернуть его и вытащить картонный квадрат со дна. За ним и скрывается открытая часть пакета. Сборка заключается в присоединении стола к принтеру и его калибровке.

Обзор Anycubic Photon Mono_4jpg.jpg

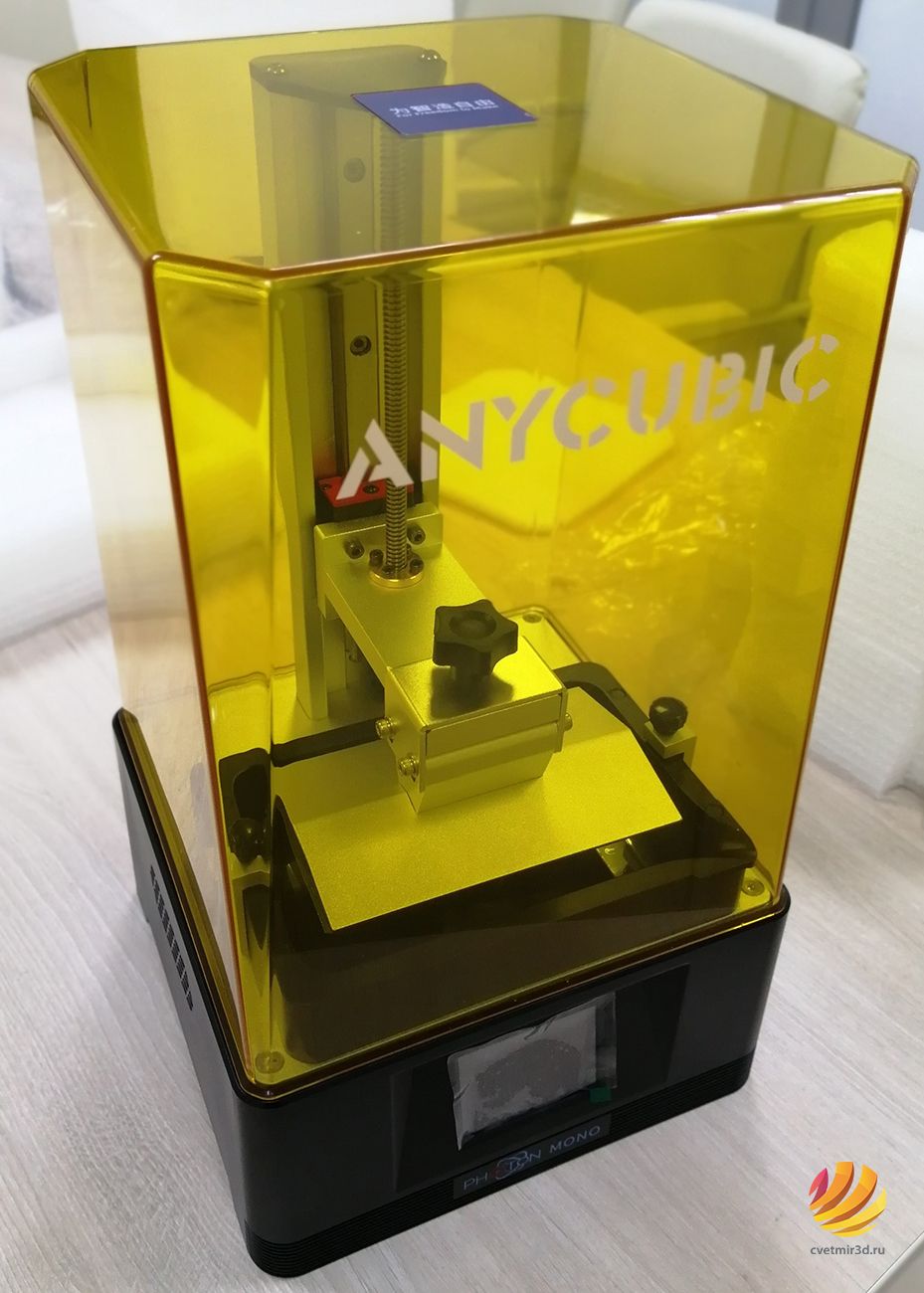

Anycubic Photon Mono в собранном виде

Основные характеристики

Несмотря на свой скромный вид, данная модель обладает хорошими данными, особенно при сравнении с любыми FDM 3D-принтерами:

  • Размер области печати - 130х80х165 мм

  • Точность по осям XY - 0.051 мм

  • Точность по оси Z - 0.01 мм

  • Скорость печати - до 50 мм/ч

Несмотря на относительно небольшую область печати, данная модель обладает стандартными для фотополимерных принтеров скоростью. А длина волны ультрафиолета в 405 нм позволяет работать с большинством применяемых фотополимеров. Необычным можно назвать использование не классических карт памяти формата MiniSD и MicroSD, а более популярный разъем USB. Сравнительно маленький блок питания не будет занимать много места. Далее мы рассмотрим основные элементы данной модели в мельчайших деталях.

Корпус и механика

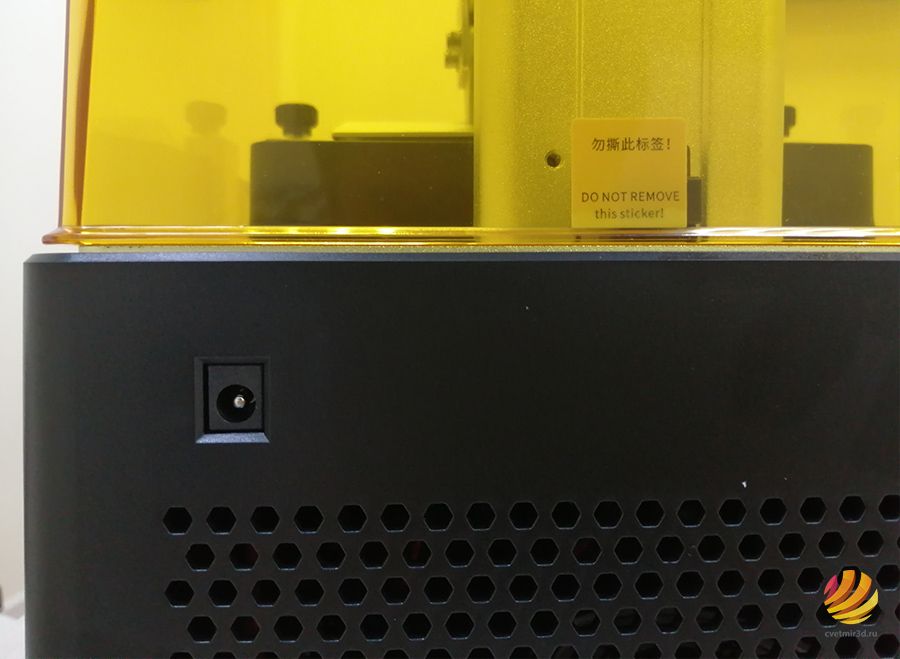

В отличии от ранних домашних фотополимерных принтеров, Anycubic Photon Mono полностью состоит из металла. Исключениями являются лишь ванночка и экран. Причем на последний нанесено покрытие, фильтрующее ультрафиолет. Это позволяет безопасно смотреть на процесс печати модели. Также существует механизм проверки положения экрана в виде стикера на его задней части. Это еще больше увеличивает безопасность во время процесса печати. На этой же стороне основного корпуса расположены отверстия для вентиляции электронной начинки и разъем питания.

Обзор Anycubic Photon Mono_5.jpg

Разъем питания и стикер безопасности

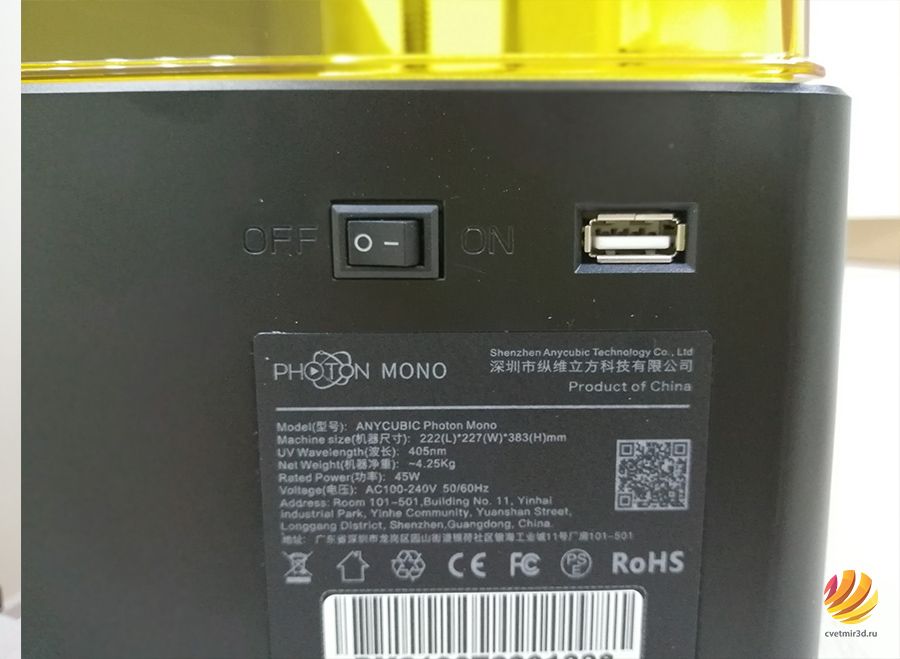

На левой части разместился переключатель питания, разъем USB, а также основная информация о принтере.

Обзор Anycubic Photon Mono_6.jpg

Тумблер питания и разъем

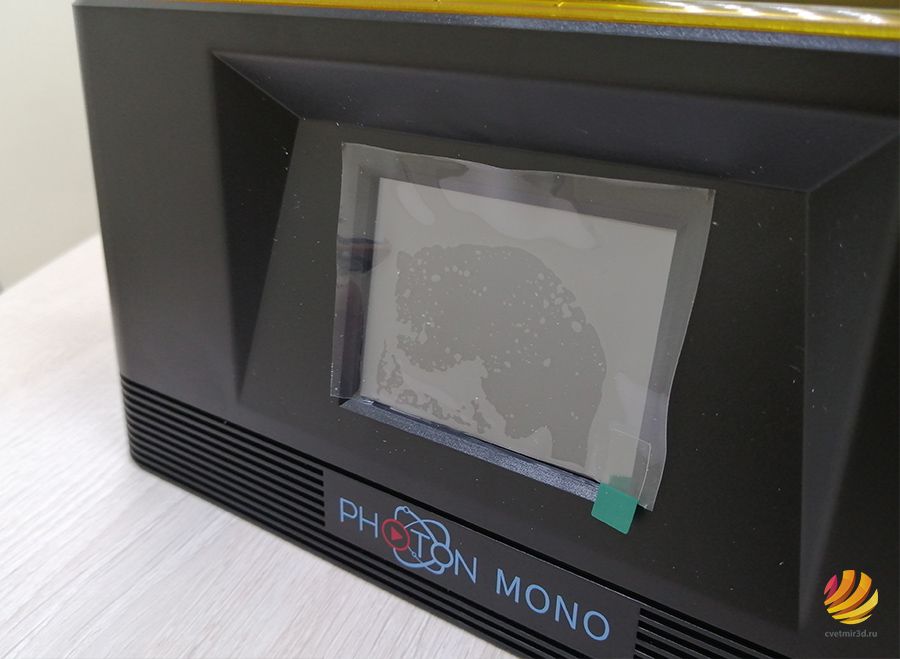

На передней части расположен экран под небольшим углом. Это увеличивает удобство при его использовании. В то же время экран находится в углублении, что уменьшает вероятность как-либо его повредить. К тому же на экране находится защитная пленка, предназначенная для перевозки и хранения.

Обзор Anycubic Photon Mono_7.jpg

Экран Anycubic Photon Mono

Механика также полностью исполнены из металла. Для передвижения стола используется один мотор и трапецеидальная шпилька. Сам стол перемещается по рельсе, что позволяет увеличить точность печати модели и надежность.

Обзор Anycubic Photon Mono_8.jpg

Механика оси Z

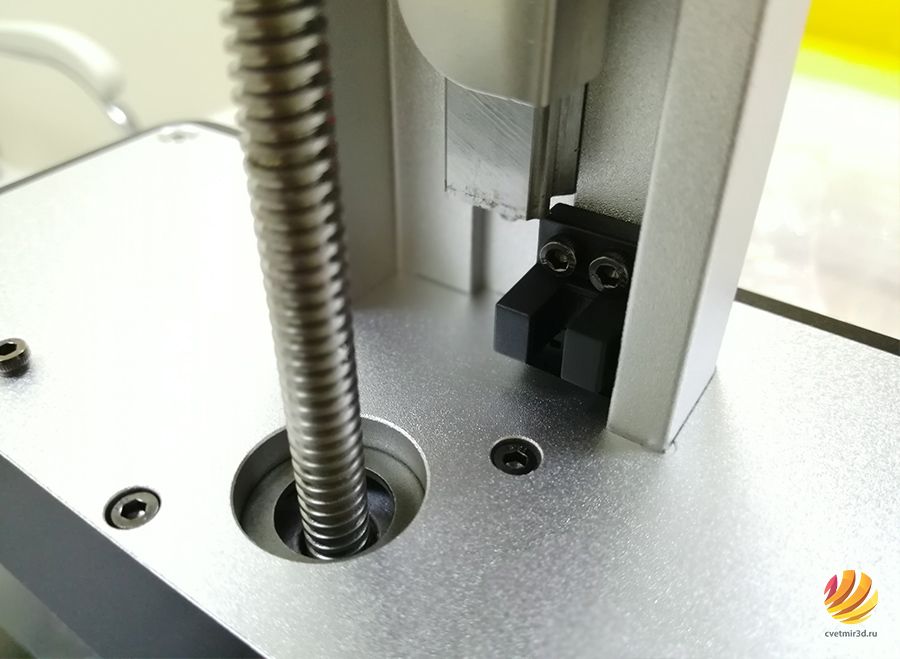

В качестве концевика используется простейший оптический датчик, в котором помехой на пути света является тонкая стальная пластина.

Обзор Anycubic Photon Mono_9.jpg

Концевик оси Z

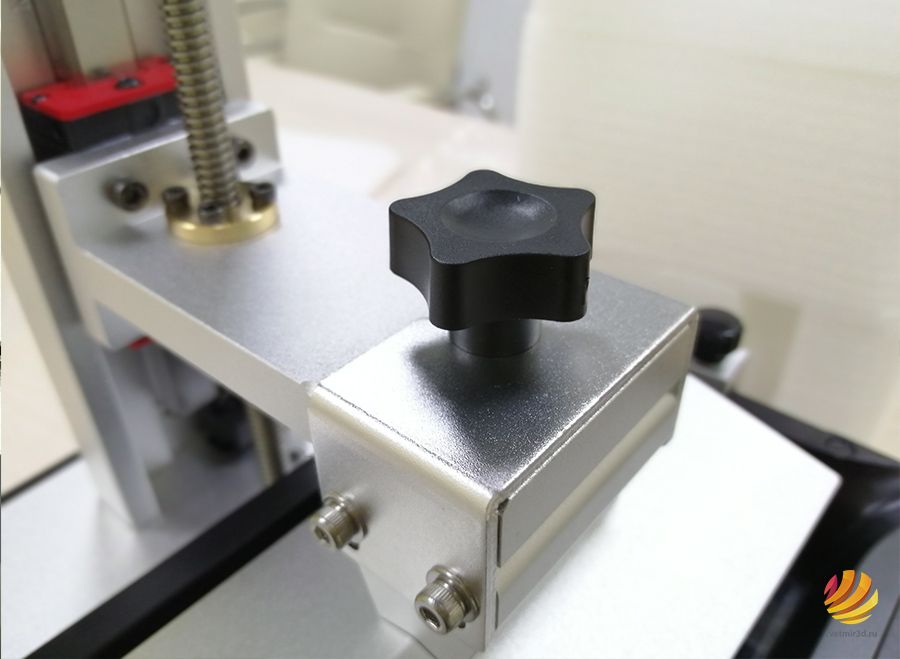

Крепление стола к оси Z выполнено в виде одного зажимного винта, а его регулировка обеспечивается четырьмя винтами с двух сторон скобы, прижимаемой ранее упомянутым винтом.

Обзор Anycubic Photon Mono_10.jpg

Крепление стола к оси Z

Матрица

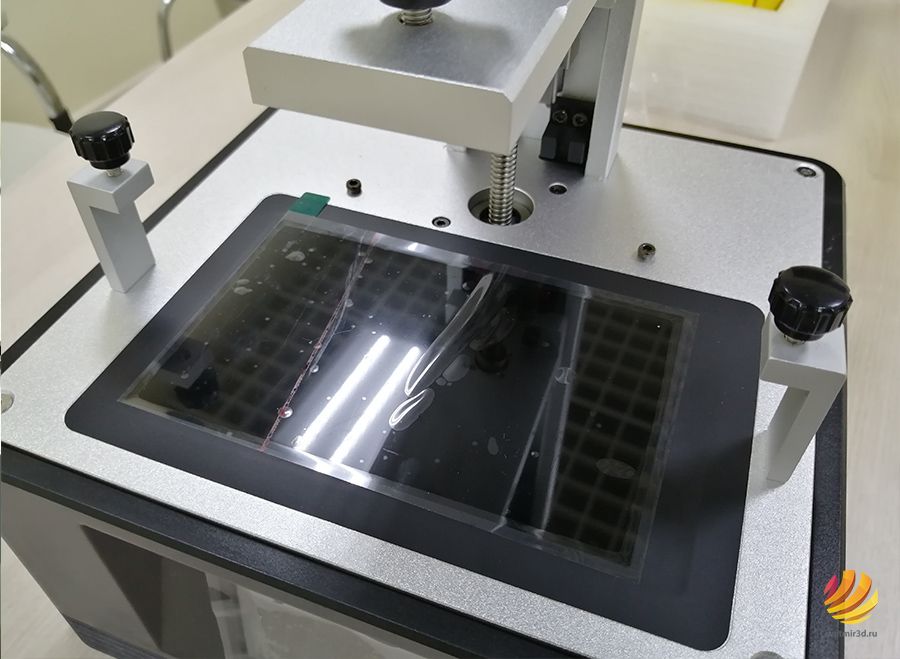

При первом открытии можно увидеть защитную пленку. Разрешение матрицы в данной модели относительно большое - целых 2560 х 1620 точек, иначе называемое 2К. Такая плотность пикселей позволяет получить невероятное качество, сравнимое с заводским производством методом отливки или литья под давлением.

Обзор Anycubic Photon Mono_11.jpg

Матрица Anycubic Photon Mono

Ванночка

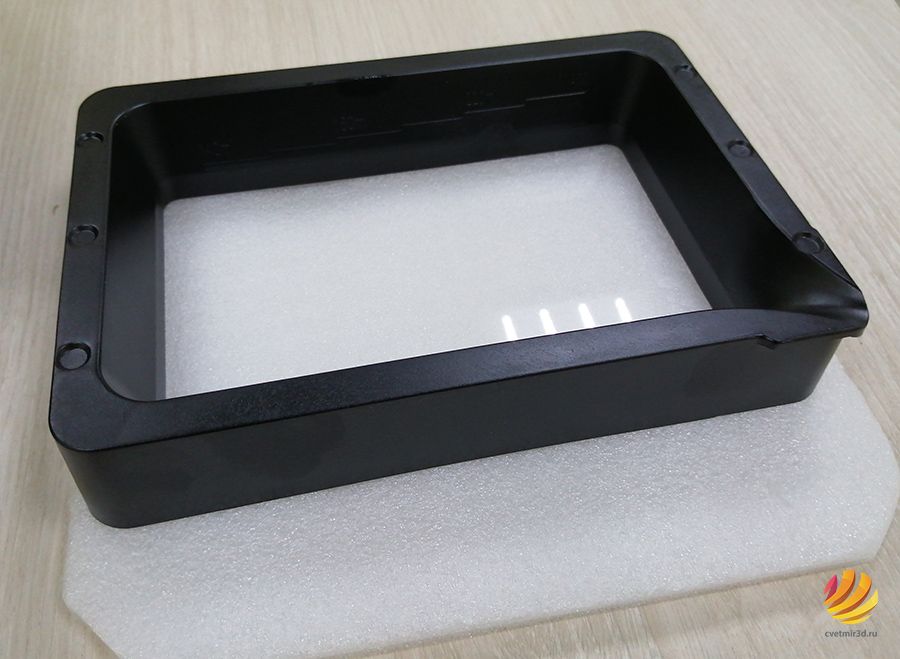

Сама рама ванночки состоит из сверхпрочного пластика, устойчевого к фотополимеру. С завода пленка поставляется чистой и идеально натянутой, что позволяет начать печать прямо из коробки при наличии фотополимера. На одном из углов сделано углубления для удобного сливания остатков смолы. Крепление ванночки к основанию выполнено в виде двух винтов, прижимающих ее к экрану, тем самым полностью исключается вероятность возникновения зазора между пленкой и матрицей.

Обзор Anycubic Photon Mono_12.jpg

Ванночка Anycubic Photon Mono

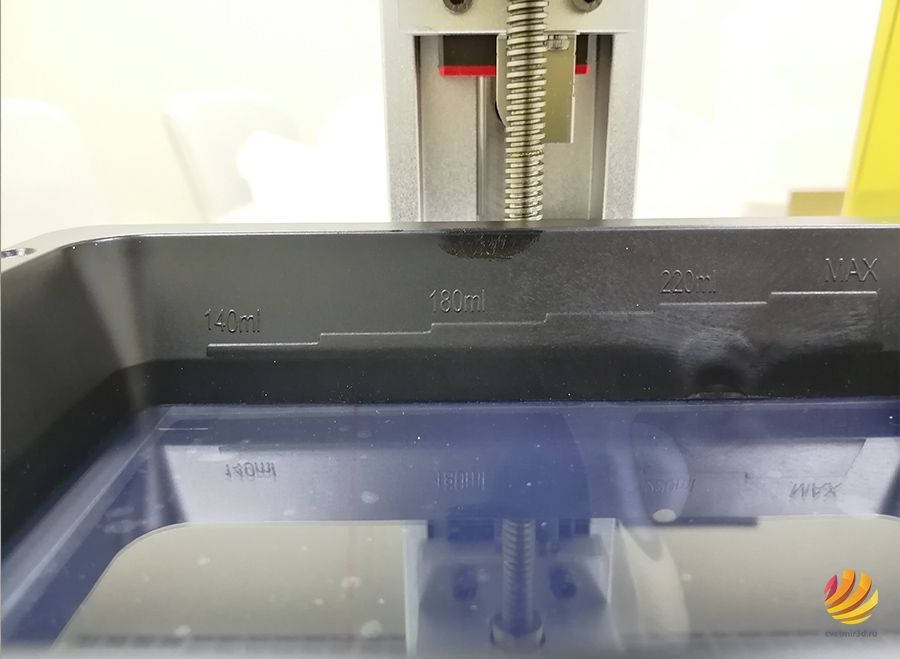

Для удобства на одной из сторон нанесена разметка, указывающая на оставшееся количество фотополимера в ванночке.

Обзор Anycubic Photon Mono_13.jpg

Области и примеры применения

Благодаря высокому качеству печати, данный принтер применяется там, где точности ручной работы или технологии FDM уже не хватает. Например, в ювелирном деле. Суть метода заключается в том, что сначала печатается модель, затем ее помещают в гипсовую форму если распечатка из выжигаемого полимера или в силиконовую если из модельного пластика, после чего через специальные каналы в форму заливают металл. Ювелиру остается лишь убрать лишний металл в месте заливки и отполировать полученную заготовку. В некоторых случаях, для изготовления особых ювелирных украшений, только с помощью фотополимерных 3D-принтеров можно достичь необходимой точности и необычной формы.

Обзор Anycubic Photon Mono_14.jpg

Ювелирное изделие, изготовленное по методу отливки в напечатанную модель

Так же благодаря большому качеству, фотополимерные принтеры используются при изготовлении фигурок персонажей. Большим преимуществом технологии SLA является возможность печати “висящих” элементов, что значительно упрощает пост-обработку модели.

Обзор Anycubic Photon Mono_15.jpg

Фигурка, напечатанная на Anycubic Photon Mono без постобработки

Примеры печати

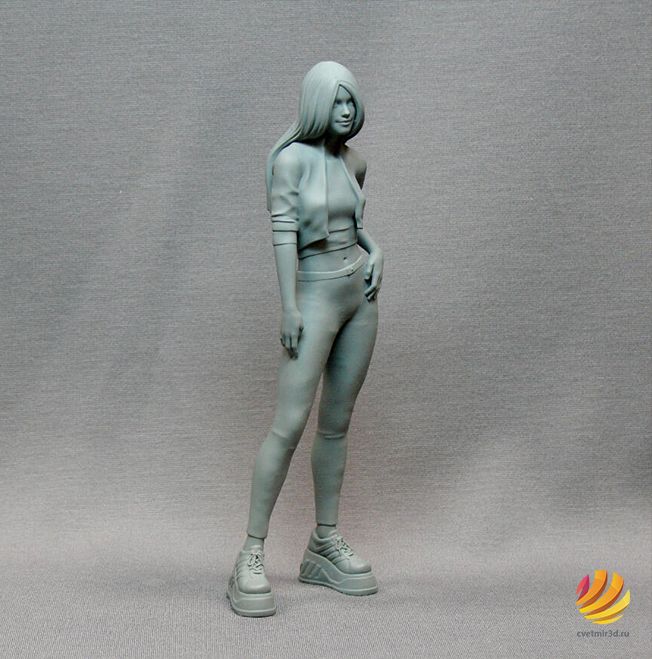

В отличии от FDM 3D-принтеров, модели, напечатанные по технологии LCD, не имеют явной текстуры. Только при близком рассмотрении можно заметить “пиксельный” рельеф, который легко убрается с помощью ручной обработки, пескоструйной камеры или используя нанесение тонкого слоя грунта. Например, следующую модель обработали с помощью последнего метода.

Обзор Anycubic Photon Mono_16.jpg

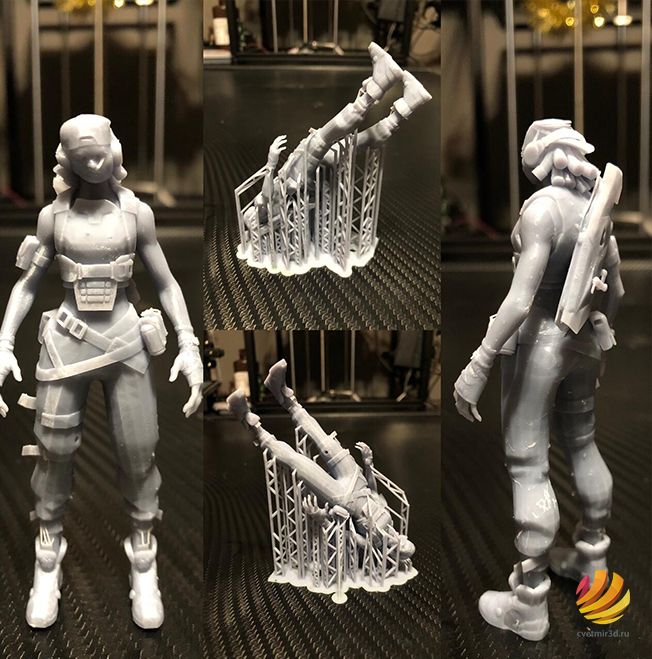

А на следующей фотографии модель без постобработки.

Обзор Anycubic Photon Mono_17.jpg

С помощью прозрачных полимеров можно получить эффект “магического кристалла”.

Обзор Anycubic Photon Mono_18.jpg

Все вышеуказанные модели были напечатаны на Anycubic Photon Mono без каких-либо доработок и улучшений.

Итог

Несмотря на малую стоимость, Anycubic Photon Mono обладает высоким качеством печати, большой надежностью и широкими возможностями применения. Безопасность  обеспечивается не только пассивными методами, например экраном с ультрафиолетовым фильтром, но и активными (контроль положения защитного экрана). Помимо этих плюсов, данная модель имеет простую конструкцию, облегчающую обслуживание и ремонт. Благодаря большой популярности данной модели как в бизнесе, так и в хобби, для него можно легко найти большое количество инструкций, советов и методов решения проблем в интернете.
