Обзор 3D принтера PICASO 3D Designer X Pro

Обзор 3D принтера PICASO 3D Designer X Pro
Логотип сайта
31.08.2021

Добро пожаловать в Цветной мир!

Designer X Pro – это высокопроизводительный 3D принтер с двойным экструдером, созданный на новом ядре для решения задач повышенной сложности. О комплектации, технических особенностях и областях применения читайте в нашем обзоре!


Комплектация

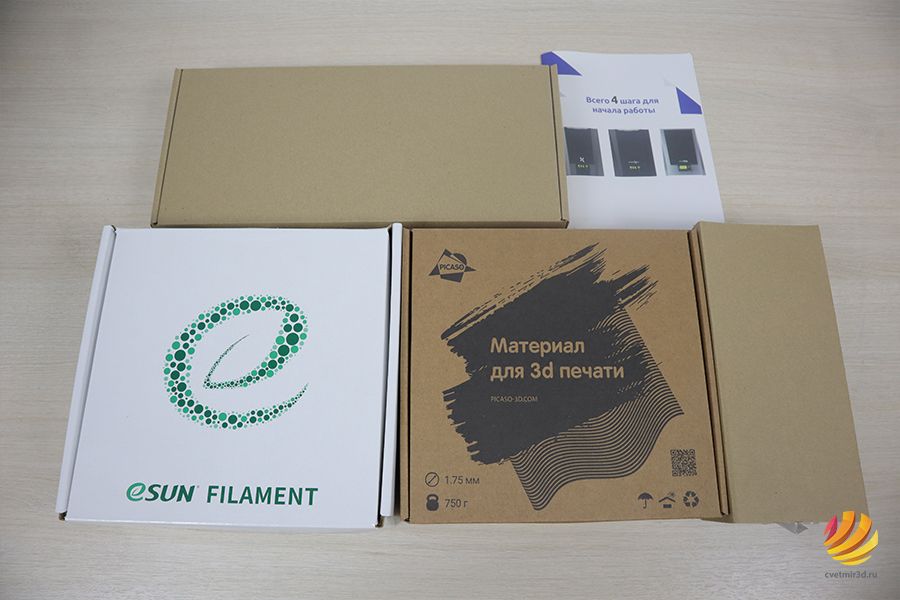

Designer X Pro поставляется в коробке размером 500х540х700мм, где вместе с принтером мы найдем две коробки с пластиком, две коробки с комплектующими и буклет с краткой инструкцией по подготовке устройства к работе.

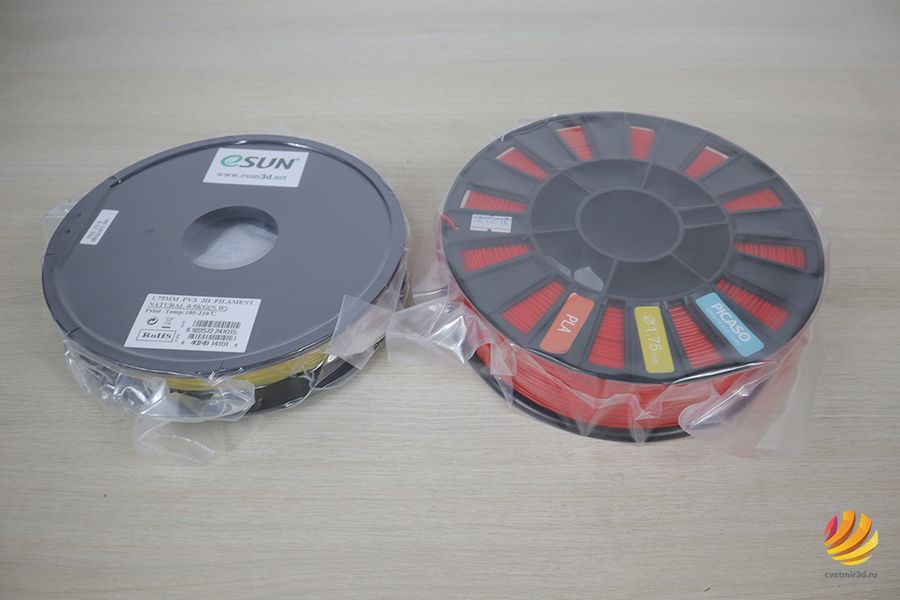

Учитывая, что Designer X Pro обладает парным экструдером, производитель для тестовой печати предлагает две катушки: Picaso 3D PLA 750г и Esun PVA 500г. PLA и PVA имеют схожую температуру плавления, что обеспечивает хорошую адгезию двух материалов, поэтому базовым комплектом филамента можно напечатать модель с растворимыми поддержками.

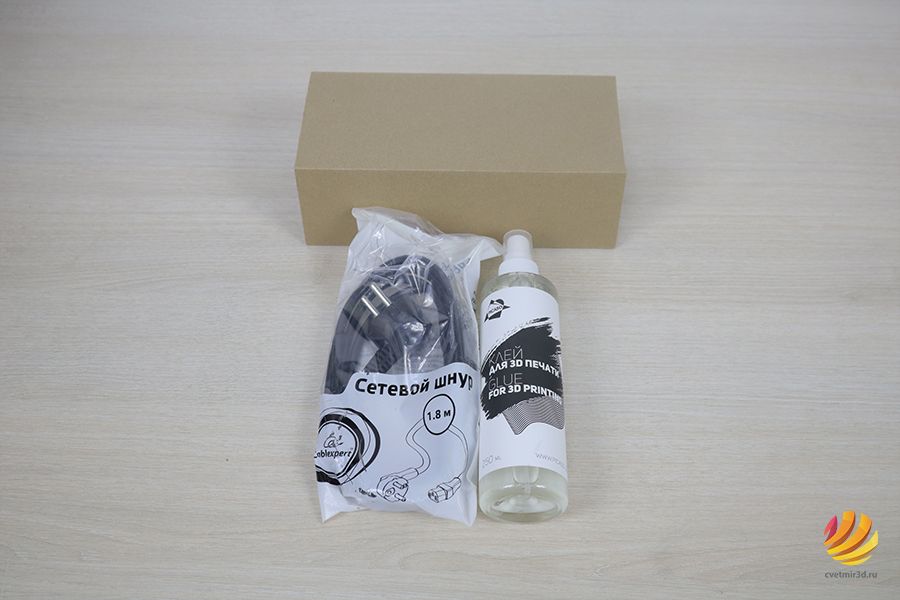

В коробке поменьше упакованы сетевой шнур на 1.8м и флакон клея объемом 250мл, который производитель рекомендует наносить на пластину стола перед каждой новой печатью, чтобы избежать отрыва модели от поверхности стола.

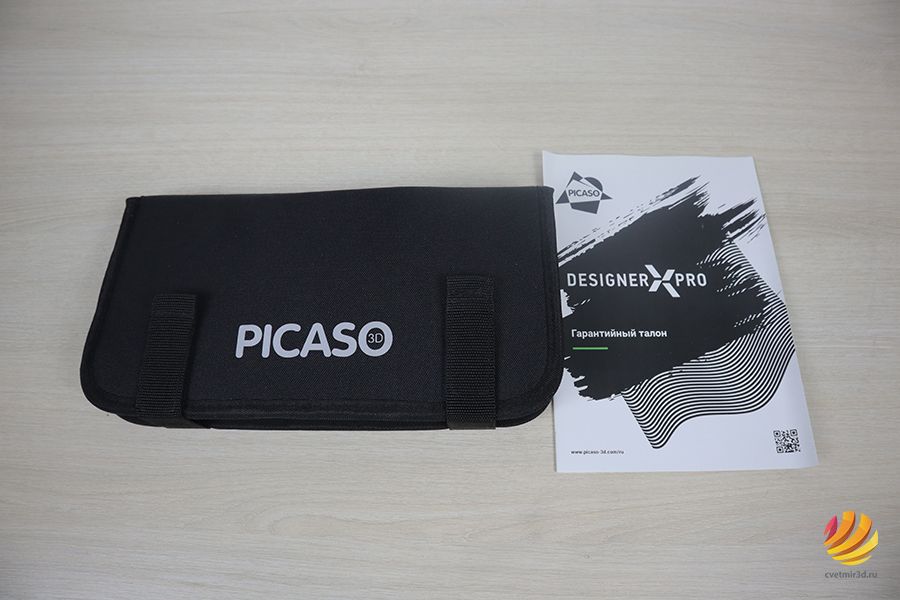

Во второй коробке упакованы гарантийный талон на техобслуживание, а также пенал с инструментами, в кармашке которого расположены два запасных сопла диаметром 0.3мм и USB-флешка на 16 Гб.



Характеристики

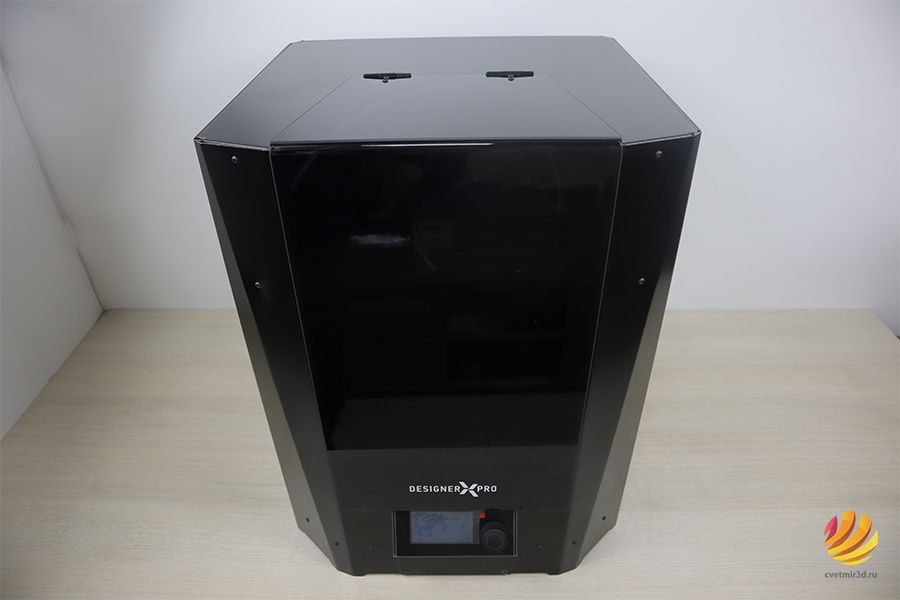

Размер Designer X Pro составляет 492х430х390 мм, а вес – 16кг. Корпус выполнен из черного композитного алюминия, а дверца из полупрозрачного термостойкого пластика.

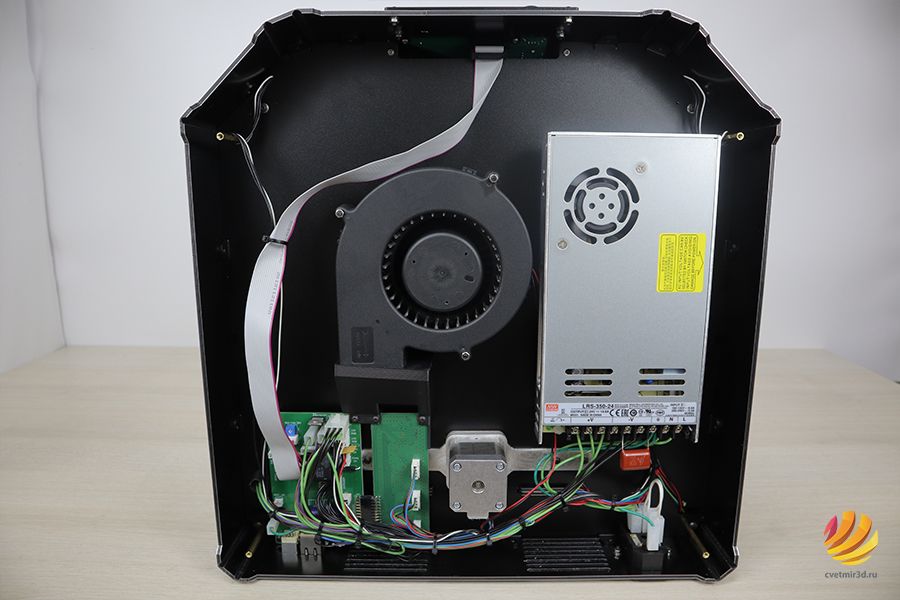

В основании принтера под нижней панелью расположена электроника. В качестве блока питания PICASO выбрала для принтеров серии X надежный Mean Well 350W/24V.


В Designer X Pro используется управляющая плата собственного производства на базе 32-битного процессора ARM CORTEX M4, мощности которого хватит как на решение задач текущего функционала принтера, так и для программных расширений новых версий прошивок. Designer X Pro поддерживает высокие температурные режимы работы, поэтому в качестве обдува управляющей платы используется мощный 100мм кулер турбинного типа. Вся коммутация аккуратно заправлена, болтающихся проводов нет.


Кинематика принтера – CoreXY, где используются два ремня на двух моторах. При такой системе движение печатающей головки по оси X происходит, когда оба мотора вращаются в одну сторону. При вращении моторов в разные стороны головка движется только по оси Y. А когда вращается только один мотор – головка движется по диагонали. Данная система позволяет печатать на высоких скоростях за счет облегченной конструкции, т.к. на оси X отсутствует мотор. Designer X Pro поставляется с завода с достаточно сильным натяжением ремней, поэтому в принтере отсутствуют натяжители для дополнительной регулировки ремней. Также стоит отметить, что инженеры PICASO 3D модифицировали стандартную кинематику CoreXY: контур осей XY закреплен не в корпусе принтера, а на отдельной стальной раме. А в качестве направляющих и на X, и на Y используются стальные рельсы вместо цилиндрических валов. Улучшенная система дает повышенную точность позиционирования и скорость перемещения экструдера, а использование рельс повышает срок службы контура XY.


Также на осях XY отсутствуют концевые выключатели – экструдер отбивается по углам, и за счет драйверов обратной связи принтер определяет координаты.

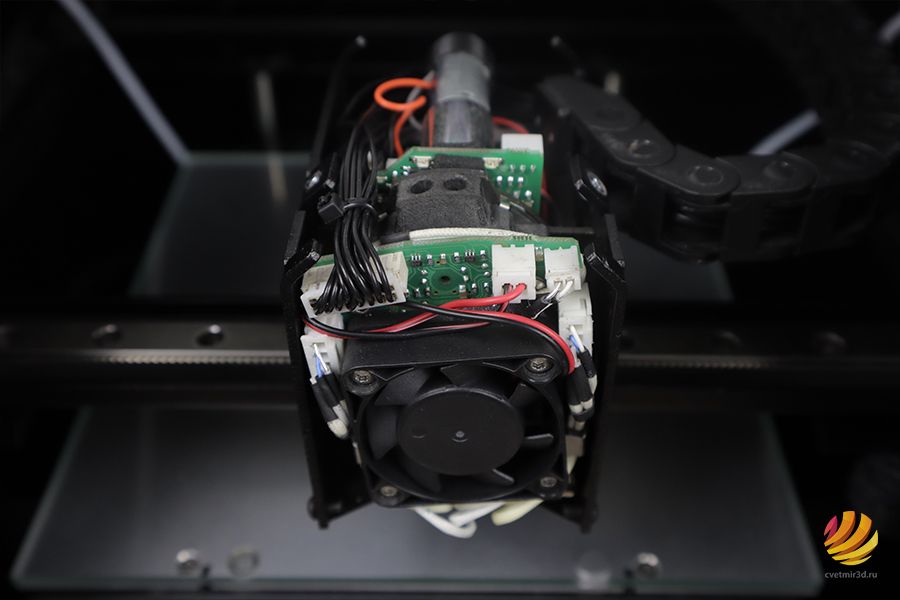

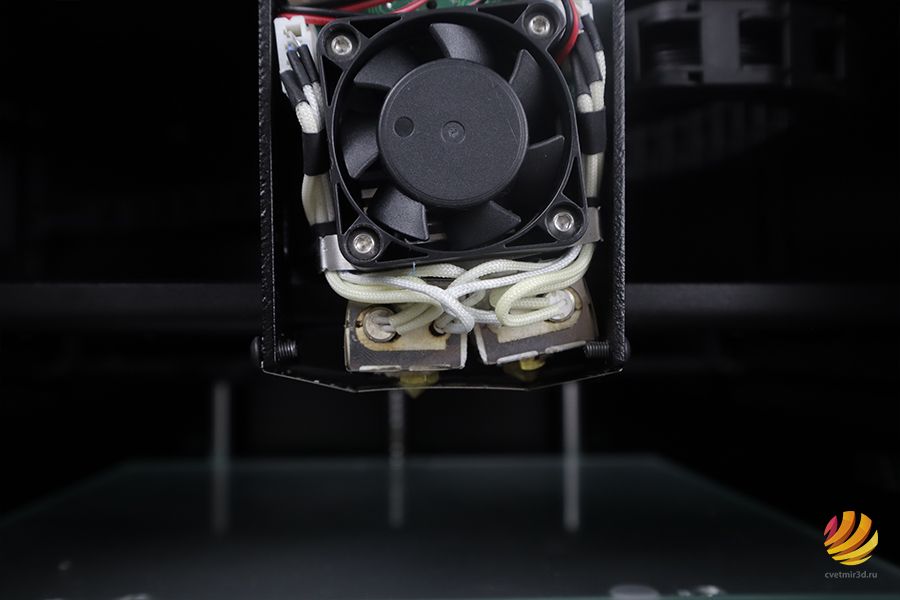

Designer X Pro использует двойной экструдер поворотного типа по собственной запатентованной технологии JetSwitch. Особенность данной технологии заключается в том, что два сопла находятся под углом относительно друг друга, и при выборе одного сопла второе отводится на несколько градусов вверх, что исключает возможность задевания модели неактивным соплом. А JetSwitch, в отличие от других поворотных экструдеров, не просто отводит неактивное сопло, но и прячет его в гнездо корпуса. Эта функция защищает модель от капель и нитей пластика неостывшего сопла. Таким образом, JetSwitch позволяет печатать двумя материалами на высоких скоростях без потери качества.

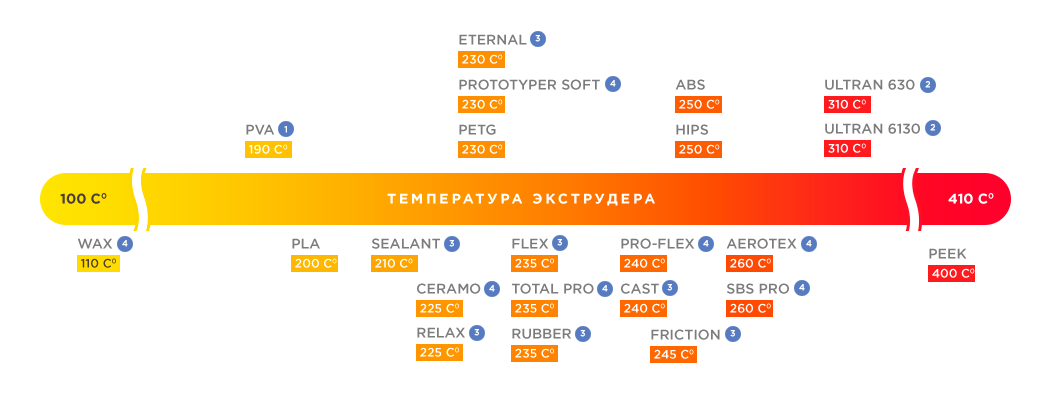

Оба экструдера оснащены четырехсотыми нагревательными блоками с цельнометаллическими термобарьерами, поддерживающими нагрев до 4100. Поэтому Designer X Pro может печатать двумя экструдерами не только распространенными материалами ABS, PLA, PVA, HIPS, но и сверхтугоплавкими инженерными пластиками SBS, AEROTEX, ULTRAN и PEEK.

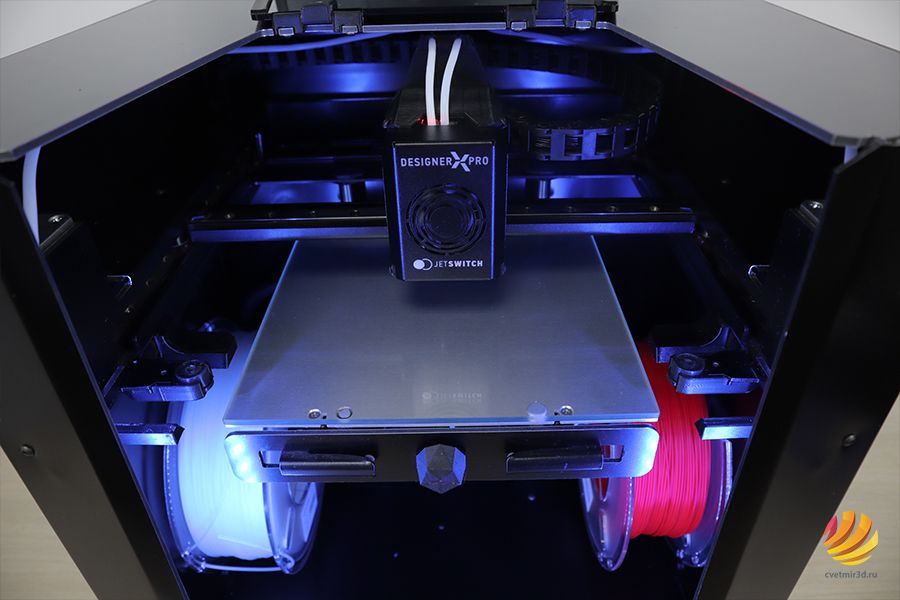

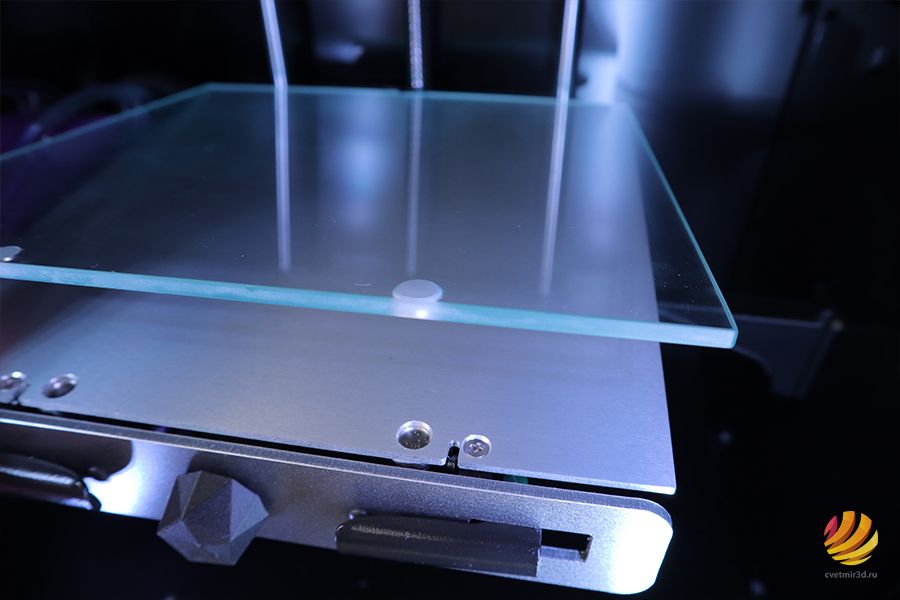

Область построения принтера: 200х200х210 мм. Платформа стола движется по оси Z за счет 12мм винта и двух 12мм цилиндрических валов. Стол также соответствует режимам работы с инженерными пластиками и поддерживает нагрев до 1500. Закрытый корпус принтера ограничивает возможности отделения модели от стола, что особенно важно при работе с моделями больших размеров, поэтому в Designer X Pro используется магнитное крепление стеклянной пластины стола, позволяющее извлечь напечатанную модель вместе с пластиной, а после отделить. Также данный способ крепления облегчает нанесение клея на пластину перед печатью, т.к. производитель не рекомендует наносить клей через аэрозольный распылитель, когда платформа находится внутри принтера.


На боковых панелях принтера расположены дверцы с держателем филамента, в которых также используются магнитные крепления.

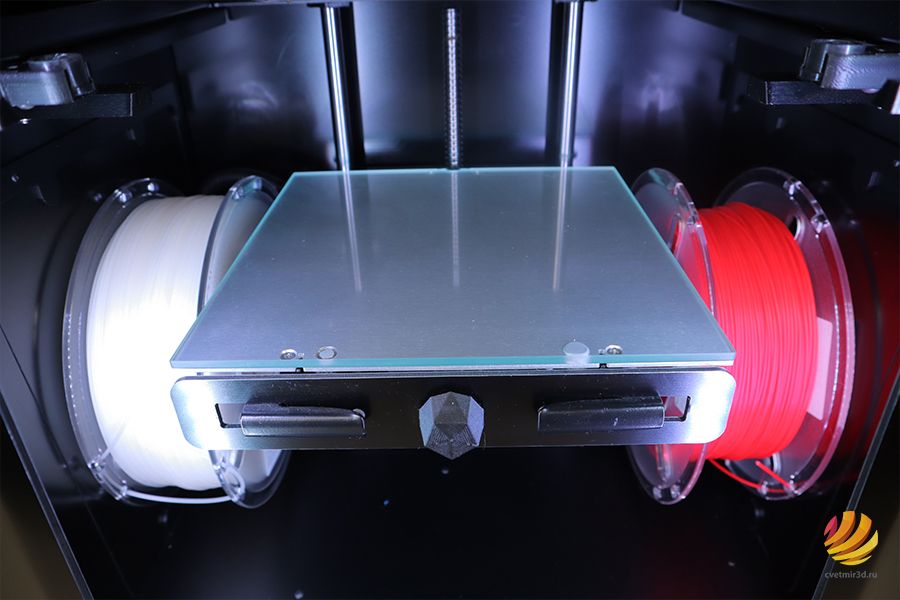

Размеры стола позволяют свободно уместить в корпусе по две килограммовые катушки пластика.

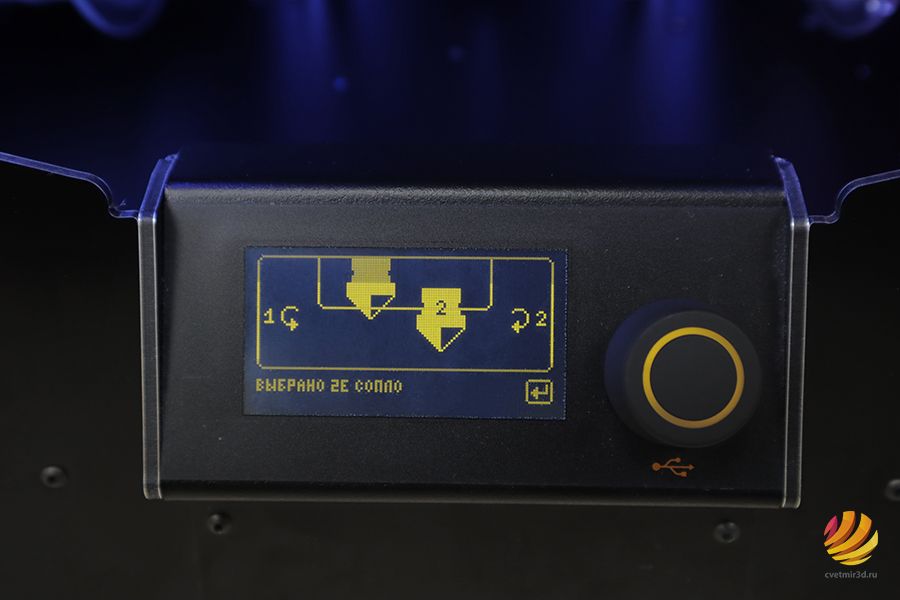

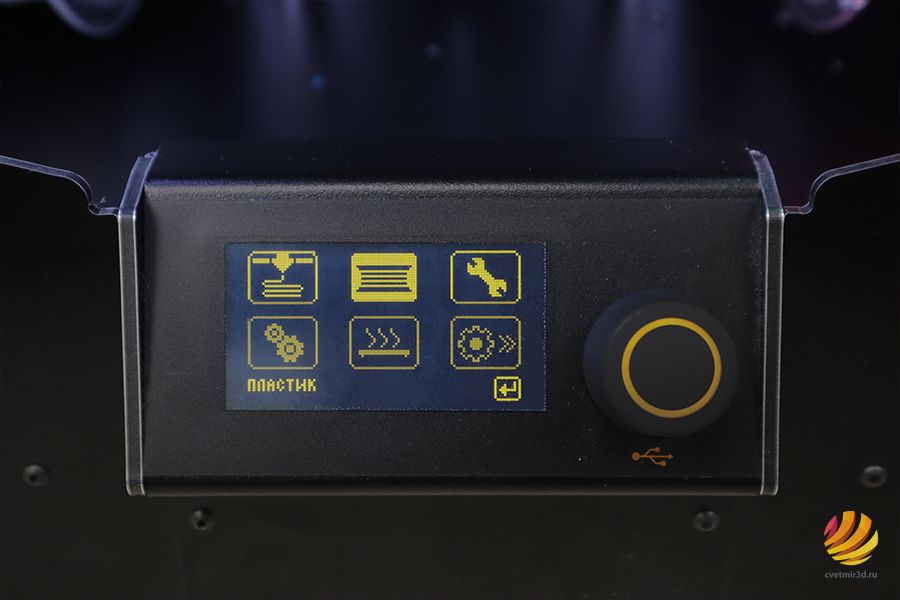

Designer X Pro оснащен монохромным дисплеем с энкодером. Меню принтера разбито на привычные вкладки: печать, загрузка/выгрузка филамента, нагрев стола и сопла, калибровка и прочие настройки. Но есть и много нововведений от PICASO 3D: разделение настроек на два экструдера, режим автоматической прочистки печатающей головки, функция сушки катушки филамента на столе, ночной режим печати с замедлением скорости и треволов. Также имеются наглядная анимация у большинства функций.





Отдельно отметим функцию «Очиститель сопла», которая предусматривает не только меню в прошивке, но и дополнительные девайсы в углах стальной рамы принтера – шайбы из мягкой резины. В данном режиме сопло калибруется по отверстию в шайбе, а затем по результатам прохождения пластика через шайбу контролируется степень прочистки сопла.

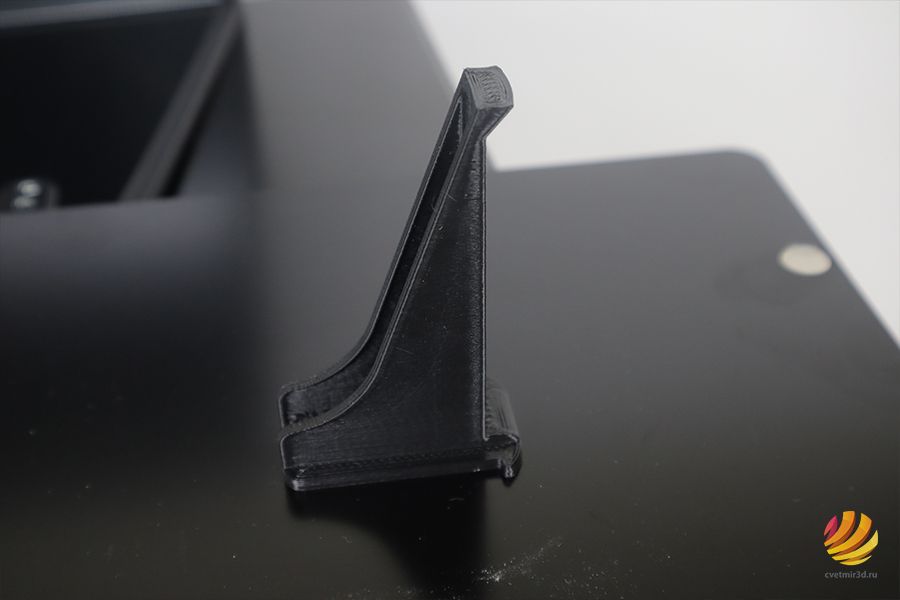

Но, глядя на исполнение держателей шайб, нельзя не остановиться на таком минусе, как большое количество деталей принтера, напечатанных из ABS-пластика. На фоне качественного цельнометаллического корпуса и общего технического уровня Designer X Pro использование деталей из ABS вместо литья кажется неоднозначным, учитывая, что мы имеем дело не с первой партией, а налаженным производством.


Слайсер Polygon X

Принтеры от PICASO 3D работают с фирменным слайсером Polygon X, который идет в комплекте на USB-флешке.

Polygon X имеет простой дизайн, который разделен на 3 условные вкладки: «Новое задание», «Просмотр задания» и «Мониторинг».

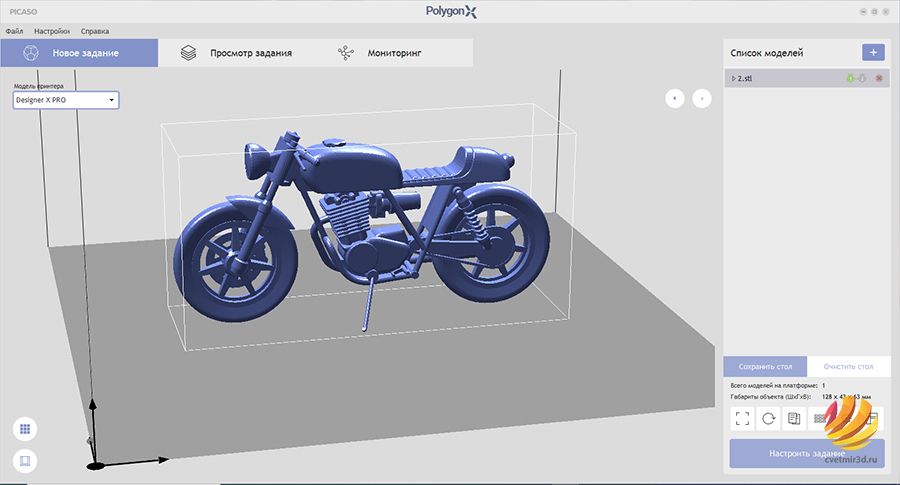

Во вкладке «Новое задание» мы можем разместить, повернуть и масштабировать модель при помощи панели инструментов справа.


После установки модели жмем на «Настройка задания», появится меню с 3 режимами настроек: «Базовый», «Расширенный» и «Профессиональный». Данные режимы ориентированы на пользователей с разным уровнем подготовки. «Базовый режим» снабжен подсказками и минимальным набором контроллеров, а «Расширенный» и «Профессиональный» режимы имеют более сложную систему настроек. У каждой модели принтера есть свои предустановленные профили. Так, у Designer X Pro имеются уже настроенные профили под двухэкструдерную печать, к примеру, профиль с растворимыми поддержками.

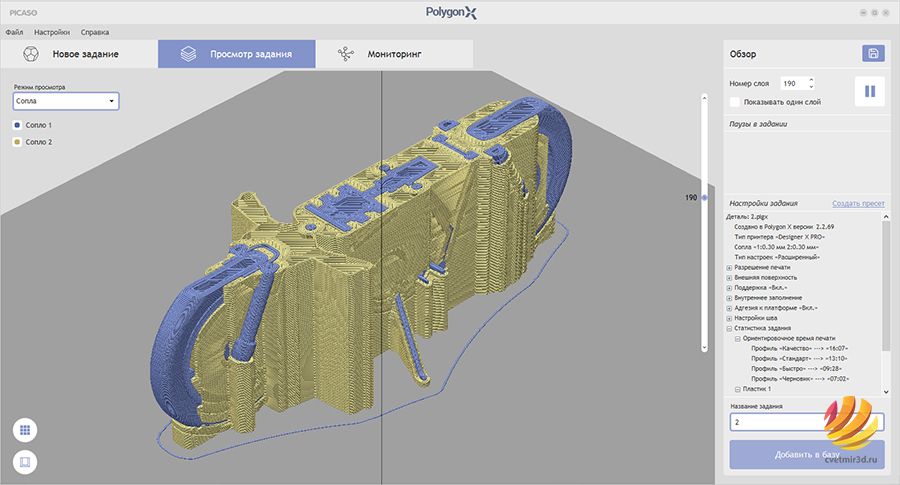

После подтверждения настроек слайсинга открывается окно «Просмотр задания», где выводятся настройки печати, а модель отображается разбитой на слои. Здесь же программа предлагает сохранить нарезанную модель в формате .plgx на флешку или добавить в базу Polygon X, из которой можно отправить задание на Polygon X через LAN-соединение.

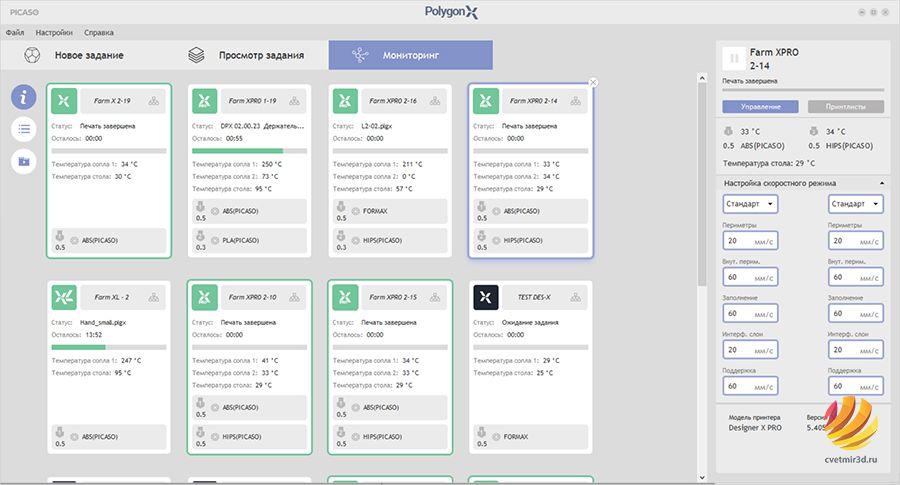

В третьей вкладке «Мониторинг» выводится информация о состоянии принтера и готовности печати. Экосистема Polygon X поддерживает параллельные сетевые соединения, что позволяет объединить несколько принтеров PICASO 3D в полноценный промышленный парк и удаленно контролировать их работу.

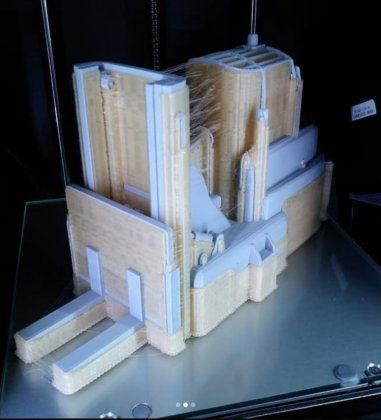

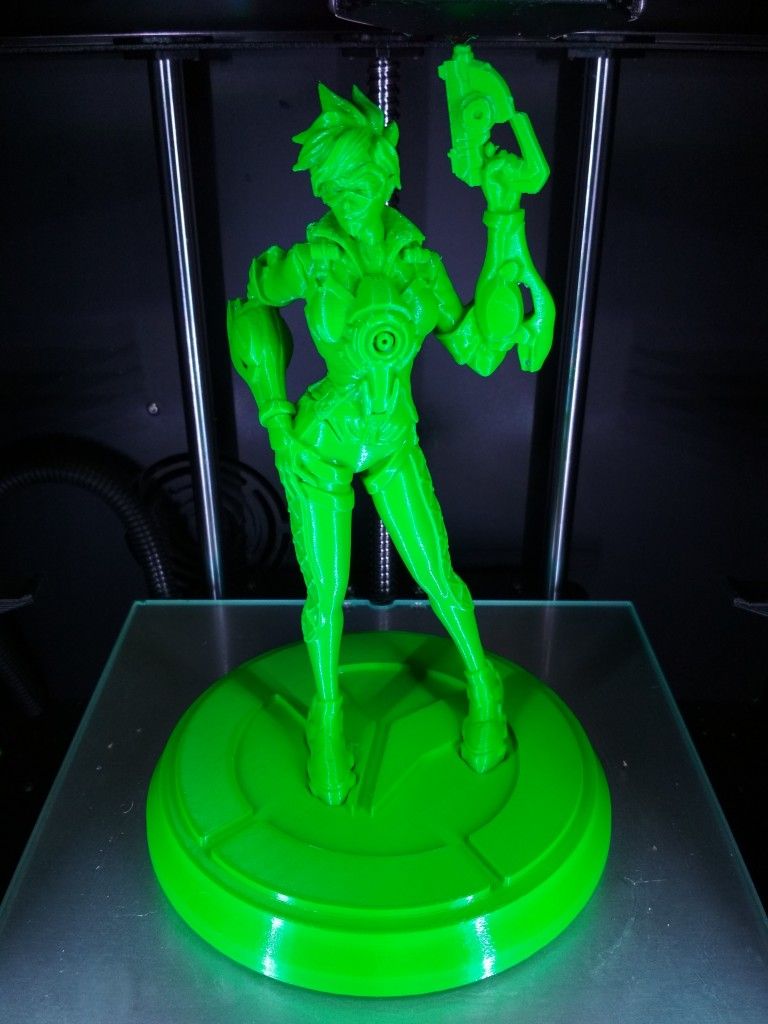

Примеры печати







Итог

Пожалуй, главное достоинство Designer X Pro – это его «всеядность», которая обеспечена высокими температурными режимами работы. Большинство принтеров способных работать с таким материалом, как PEEK, находятся в ценовой категории, превышающей стоимость Designer X Pro в 2-3 раз. Поэтому Designer X Pro делает более доступной работу с тугоплавкими инженерными пластиками. А двойной экструдер системы JetSwitch позволяет печатать инженерные и художественные модели повышенной сложности с использованием растворимых поддержек из PVA и HIPS. Но, к сожалению, не обошлось без минусов в виде деталей из ABS-пластика сомнительного качества.
