26 марта 2020

ELEGOO MARS - разумная гармония

Необходимая достаточность или достаточная необходимость? В зависимости от того, какие паритеты в этой дилемме вы расставите, будет складываться ваше отношение к этому новому фотополимерному принтеру. Решать вам.

3D принтер Elegoo Mars, который появился на рынке в прошлом году, постепенно, шаг за шагом, раскрывает свой потенциал для пользователей по всему миру. Россия не является исключением. И в интернете продолжают множиться ролики анбоксинга (unbox) и пробных печатей. Попытаемся немного раздвинуть рамки и взглянуть на предмет внимательнее.

Elegoo Mars - разумная гармония

О бренде

Надо сказать, что компания Elegoo, до недавнего времени, была «тёмной лошадкой». Среди большой аудитории пользователей 3D принтеров её мало кто знал, а о существовании её продукции редко кто догадывался. Судя по электронной площадке компании Элегоо, основными товарами этой фирмы были разнообразные «КИТ» наборы Ардуино конструкторов и электронных компонентов к ним.

Обзор 3D принтера Elegoo Mars

Между тем, это компания с историей. Она была основана в 2011 году и по официальной информации из интернета изначально специализировалась на исследовательских разработках, производстве, продаже и маркетинге высокотехнологического оборудования с открытым кодом.

Расположена Elegoo в Шэньчжэне (Shenzhen), «кремниевой долине» Китая. За время, прошедшее со дня основания, численность её сотрудников превысила 100 человек, а производственные мощности на сегодняшний день занимают более 10 763 квадратных футов – это почти тысяча квадратных метров (999,92 м2).

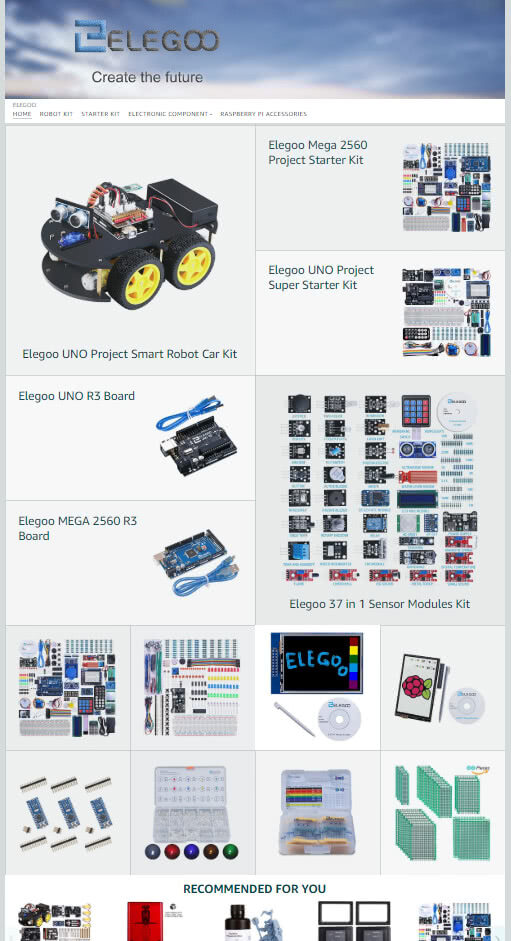

Продажи товаров под торговой маркой Elegoo проходят в основном на электронной площадке Амазон и, по заявлениям представителей фирмы, имеют большой успех. Однако каких-либо достижений в области принтеростроения за этой компанией не наблюдалось. Кроме, пожалуй, FDM «прюшеподобных» Elegoo Neptune.

Однако, в конце 2018 года компания предложила своим покупателям фотополимерный принтер с весьма интригующим соотношением заявленных характеристик, качества изготовления и цены.

В результате Anycubic, Phrozen и Wanhao пришлось подвинуться на пьедестале популярности. В чем же причина такого интереса к этому новому печатающему инструменту?

Давайте посмотрим подробнее.

Описание и базовые характеристики

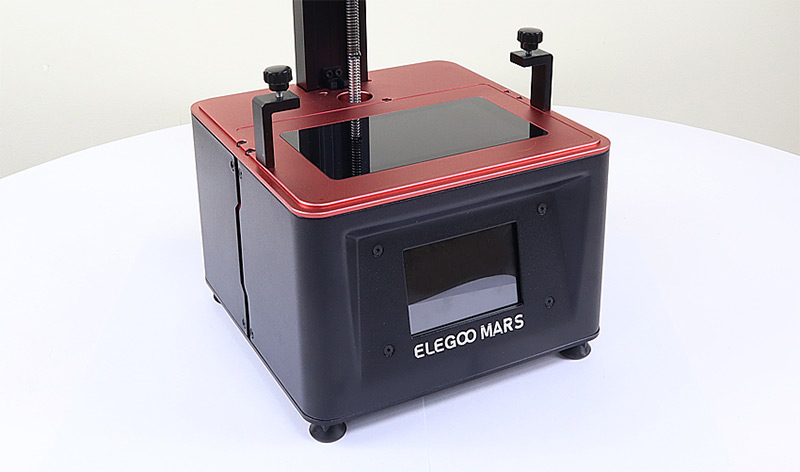

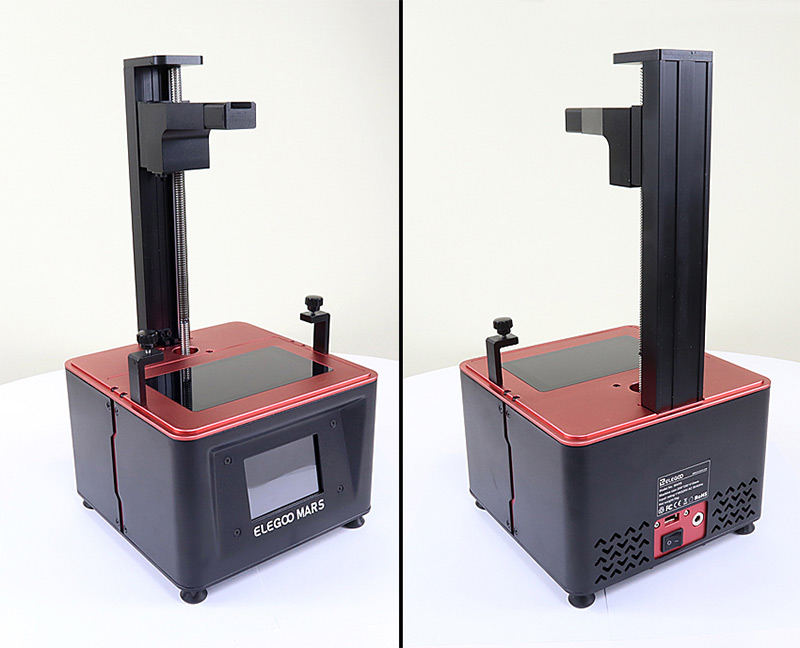

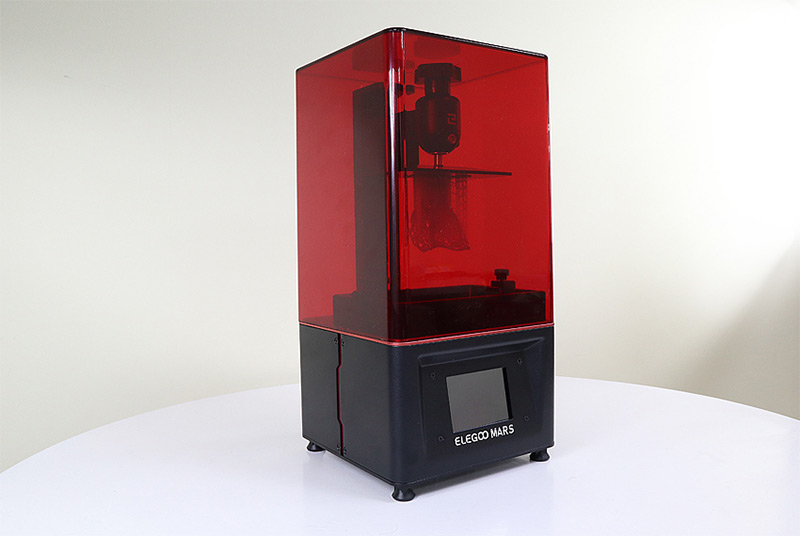

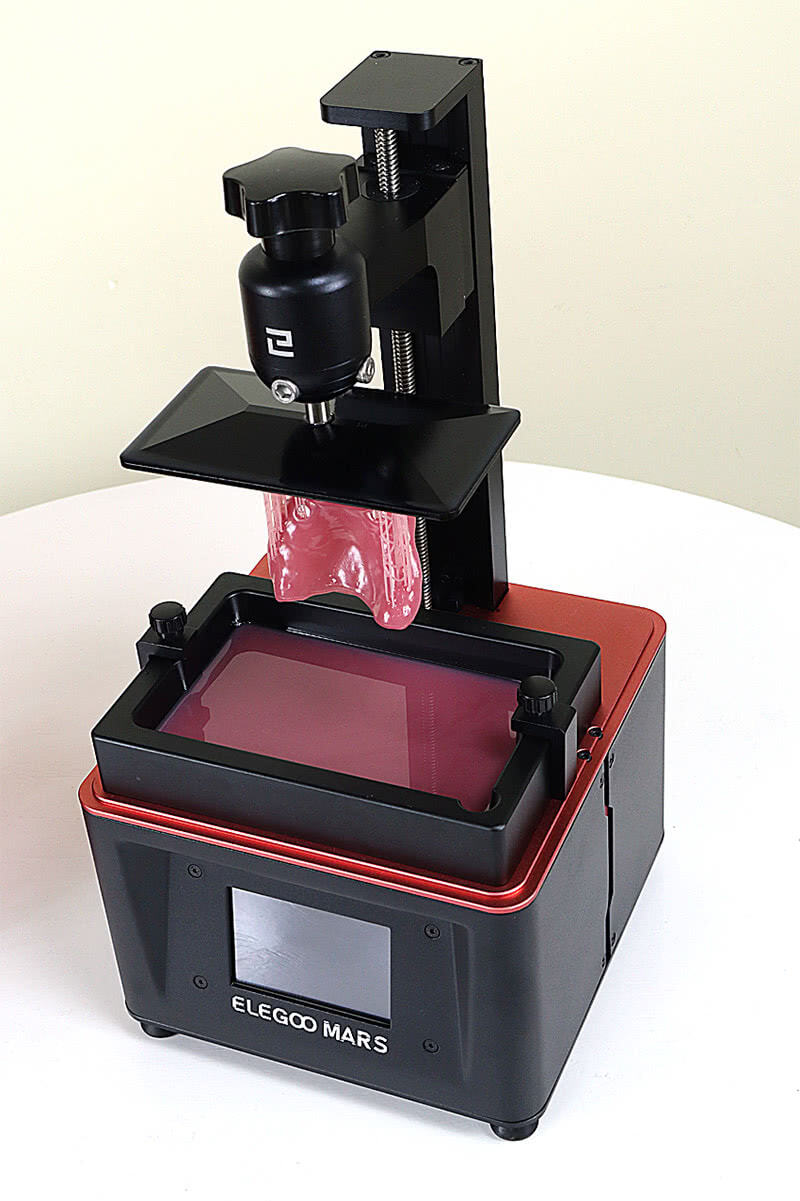

Условно говоря, фотополимерный 3D принтер Elegoo Mars конструктивно состоит из нескольких основных частей.

Elegoo Mars - разумная гармония

Первая из них - самая весомая - представляет из себя компактную базу из анодированного алюминия, с изящными фронтальной и тыловой накладками. Это, кстати, выгодно отличает Марс от своих окрашенных или пластиковых собратьев. База очень аккуратно собрана, не имеет острых углов и режущих кромок. Паразитных щелей и зазоров не наблюдается. Все винты утоплены «под лицо».

Обзор 3D принтера Elegoo Mars

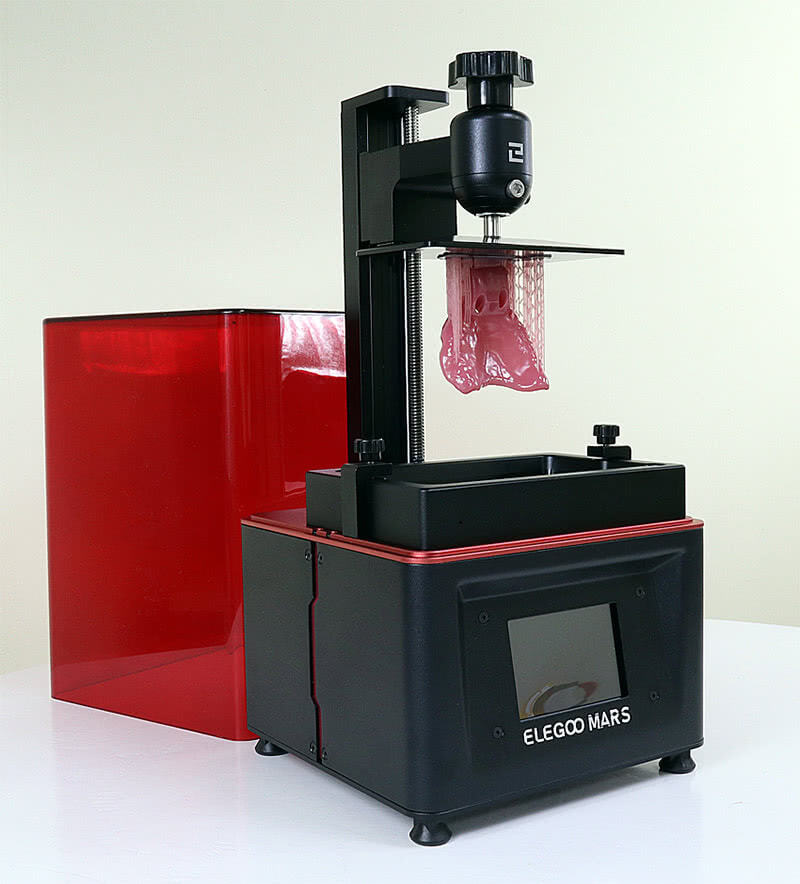

Второй неотъемлемой частью Mars является в меру массивная вертикальная стойка оси Z. Говоря откровенно, называть её «частью», наверное, не совсем верно, ведь она закреплена внутри корпуса настолько точно, прочно и надёжно, что кажется, будто они единое целое. Тем не менее, она - функциональная часть и на ней закреплён линейный модуль оси Z с кронштейном платформы построения.

Elegoo Mars - разумная гармония

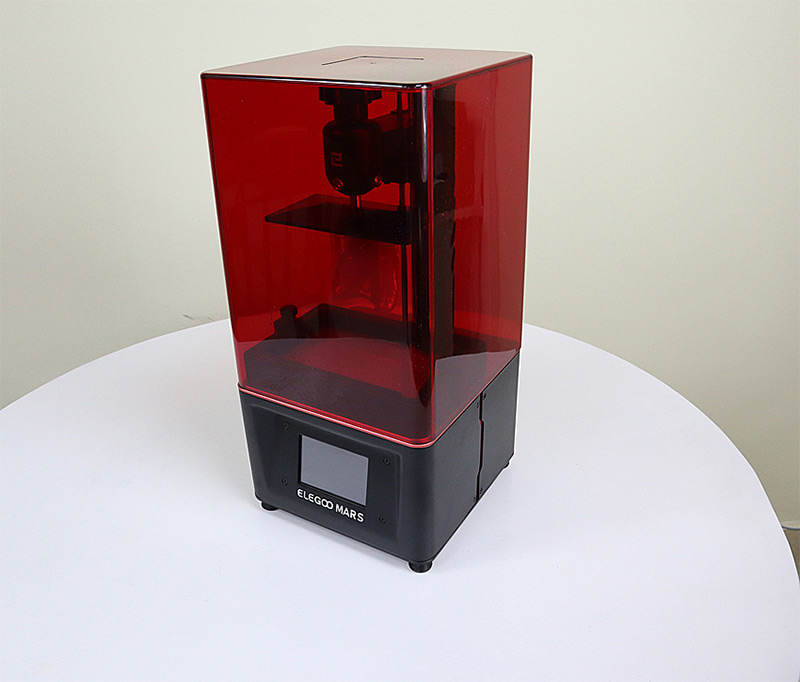

Весь объем печати принтера закрыт быстросъемным полупрозрачный колпаком в форме параллелепипеда со скруглёнными углами, выполненным из акрилового органического стекла красного или оранжевого цвета толщиной около 4 (четырёх) миллиметров с покрытием, защищающим рабочее пространство от ультрафиолетового (UV) света. Это ещё одна важная часть Elegoo Mars. Она проста, функциональна и надёжна. Возможно, любителям цельнометаллических корпусов с дверцами и крышками такой футляр покажется «слабым звеном» конструкции, но, как по мне, то он вполне гармоничен, эстетичен и практичен в дизайне этого принтера. По крайней мере, за три недели плотной работы с Elegoo Mars я не ощутил даже малейшего дискомфорта. Главное выделить для него свободное место на рабочем столе.

Обзор 3д принтера Elegoo Mars

Третьей и четвертой узловыми частями можно обозначить съемные ванночку – кювету *1 для фотополимера и регулируемый кронштейн с платформой построения печатной модели - стол. О них расскажу чуть позднее.

Elegoo Mars - разумная гармония

Elegoo Mars - разумная гармония

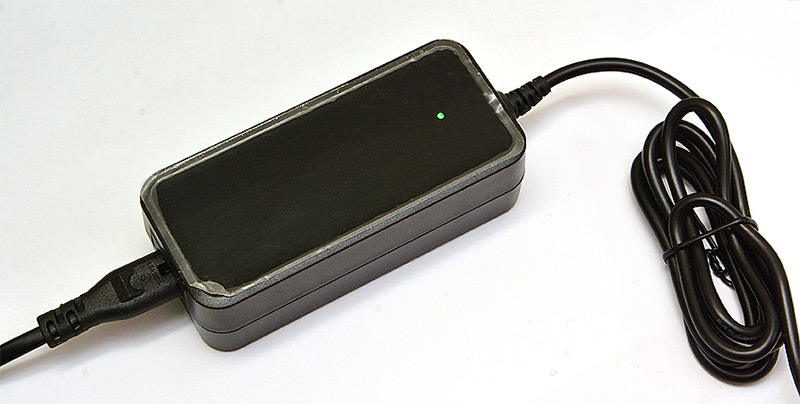

И, напоследок, упомянем о пятой части этого принтера – блоке питания, обеспечивающем выходное напряжение 12 Вольт и ток в 5 ампер, что по расчетам должно составлять 60 ватт энергопотребления.

Elegoo Mars - разумная гармония

Рассмотрим детали функциональных узлов несколько подробнее.

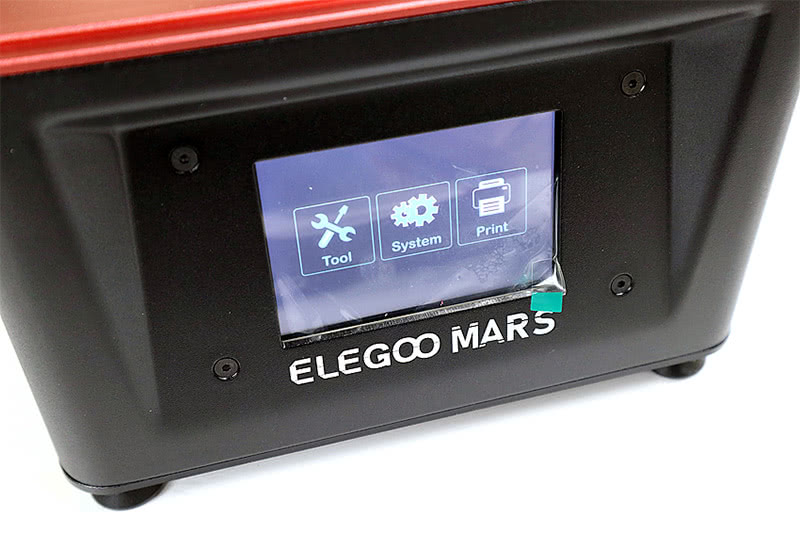

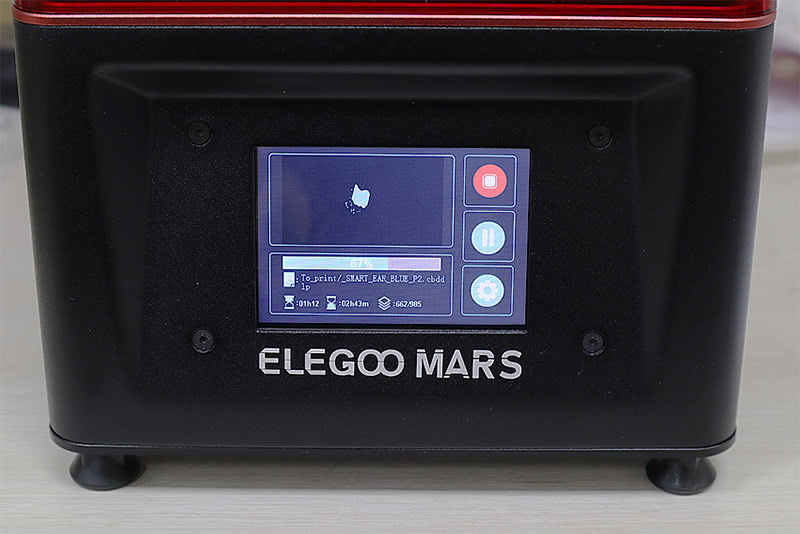

На фронтальной панели базы расположен большой – 3,5 дюймов по диагонали, это прямоугольник со сторонами 75 мм по ширине и 52 мм по высоте – сенсорный экран информации и управления. Размеры достаточны и вполне гармоничны в общем дизайне конструкции, а размещение экрана под углом около 15-20 градусов к фронтальной панели делает работу с Elegoo Mars особенно комфортной.

Обзор 3D принтера Elegoo mars

Дизайн интерфейса программы управления очень лаконичен, графичен и читабелен. Пожалуй, только тайминг начала и окончания печати стоило бы оформить несколько иначе – пока разберёшься с «песочными часами», немало воды утечёт.

Обзор 3D принтера Elegoo Mars

Отклик сенсорного экрана быстрый и четкий, что приятно отличает этот дисплей от экранов линейки Phrozen. На прилагаемом к принтеру флеш-накопителе прилагается подробная графическая инструкция на английском языке со «скринами» всех основных меню. Хоть она и не сложная, для удобства пользователей мы перевели инструкцию на русский и размещаем на коробке ссылку и QR-код для скачивания.

Обзор 3D принтера Elegoo Mars

Потратив небольшое количество времени, вы сможете легко ориентироваться в алгоритме работы устройства и управлять его функциями.

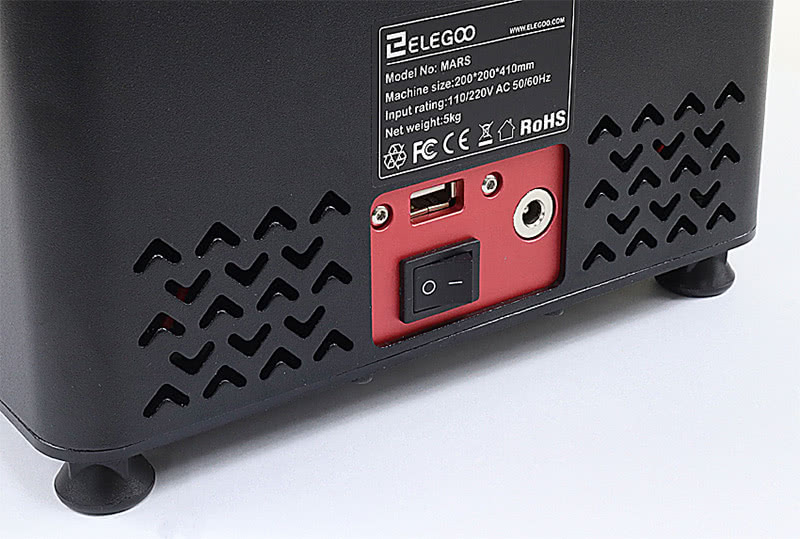

С тыльной стороны на единой панели, слегка утопленной вглубь корпуса, расположились разъем питания, выключатель и гнездо для USB 2.0 накопителя, в простонародии «флешки».

Обзор 3D принтера Elegoo Mars

У многих пользователей такое решение вызвало неоднозначные ощущения. Вроде, как бы неудобно каждый раз крутить принтер на столе, заглядывая ему «за спину» в поисках заветного разъема. Но, во-первых, принтер не тяжелый и легко перемещается, во-вторых, «флэшка» там находится в полной безопасности. На неё не прольют нечаянно фотополимер или спирт, на неё никто не облокотится ладонью, при желании нажать на пиктограмму экрана, и не выдернут случайно, забыв, что печать ещё не завершена. Стоит подумать об этом, и ваше мнение может измениться.

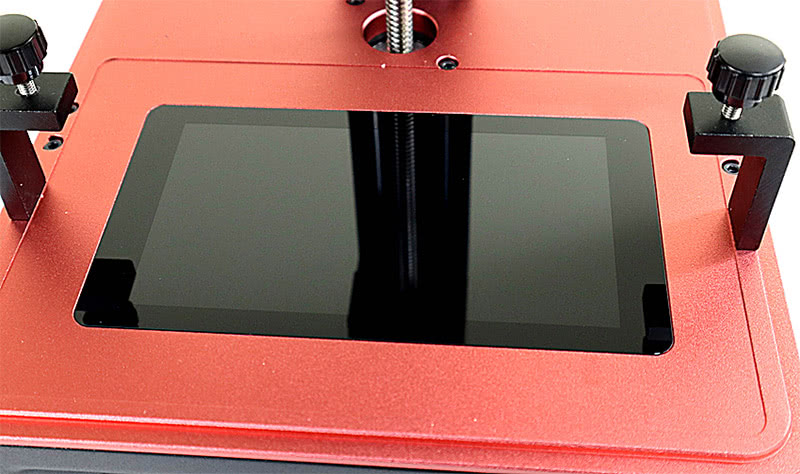

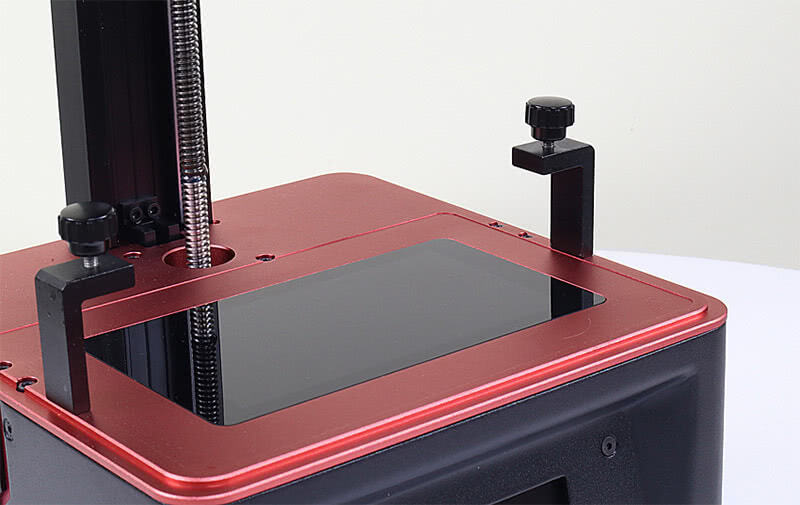

Маскирующая LCD матрица укрыта специальной защитной прозрачной для UV света панелью, которая очень аккуратно разместилось в углублении верхней анодированной алюминиевой поверхности базового блока. Размеры панели на 1,5 – 2 см больше, чем собственно дисплей матрицы, и снизу по периметру она герметично уплотнена клеевой прокладкой, задача которой не допустить попадание по неосторожности жидкости внутрь корпуса.

Обзор 3D принтера Elegoo Mars

Сказать по правде, такого качественного, аккуратного и изящного технического решения в иных принтерах мне не доводилось видеть. Как правило, у других «полимерников» этого ценового сегмента, «герметиком» от протечек является черный скотч, проклеенный полосками по периметру защитного стекла. Зачастую этот скотч мешает корректно калибровать нулевую точку стола. У Elegoo Mars такой проблемы не существует. Процедура калибровки упрощена до предела. Но о ней чуть позднее.

Какой-либо фильтр от запахов и паров смолы в конструкции принтера не предусмотрен. Инженеры посчитали правильным не имитировать заботу о пользователе малоэффективной коробочкой с загадочным пакетиком внутри. Они решили, что пользователи умны и знают о вреде испарений от технического спирта, смол и прочих химреактивах, необходимых при работе с полимерными принтерами.

Что пользователи работают в хорошо и эффективно проветриваемом помещении и используют соответствующие средства химической защиты – как например, лицевые полумаски класса P2-P3, очки и нитриловые или латексные перчатки. Тем более, что даже очень популярные видеоблогеры не стесняются предупреждать о мерах безопасности с первых минут своих сюжетов. И хотя защитный футляр достаточно герметично закрывает замкнутую рабочую область принтера Elegoo Mars и запаха при печати практически не ощущается - не стоит забывать о своем здоровье. Его, как известно, не купишь.

Обзор 3D принтера Elegoo Mars

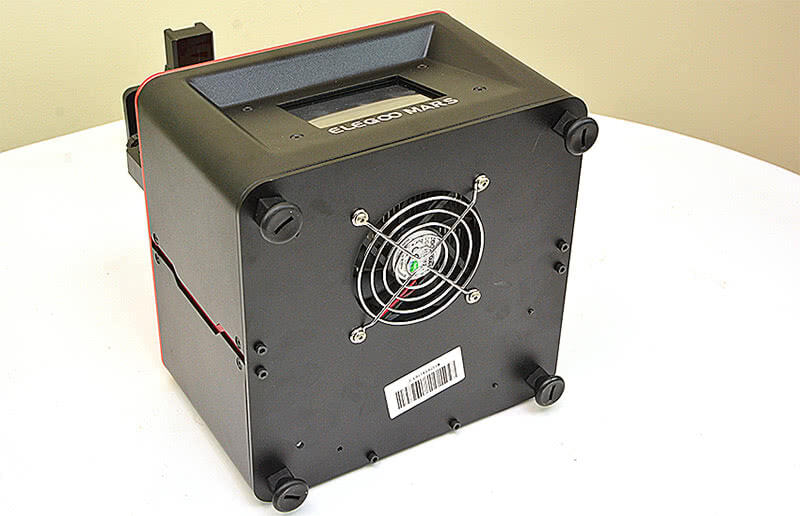

Ну и ещё «цветочек в вазочку» – приточный вентилятор охлаждения электроники расположен не сбоку, а на дне принтера. Мне кажется это удачное решение особенно для работы в помещении с некоторым количеством взвешенных частиц.

Настало время обратиться к заявленным производителем техническим характеристикам 3D принтера Elegoo Mars.

Технические характеристики

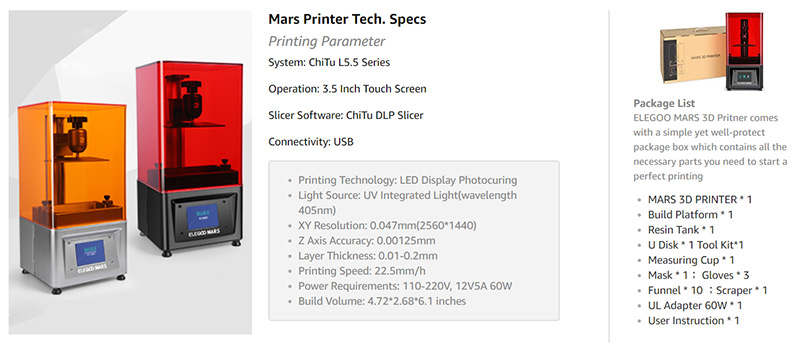

Обратим внимание на официальные технические характеристики.

Elegoo Mars - разумная гармония

Разрешение матрицы маскирующего LCD дисплея - 2560x1440 2K HD, что обеспечивает точность разрешения по XY координатам 0.047mm, то есть 47 микрон (0.00185 inches) (XY Resolution: 0.047mm(2560*1440))

Область построения - 68х120х150 мм – такая же или незначительно превышает параметры своих ближайших конкурентов: Phrozen Shuffle Lite/ Phrozen Sonic – 120х68х170мм; Phrozen Shuffle 2019 – 120х68х200мм; ANYCUBIC Photon S - 115x65x165мм; Photon - 115х65х155мм; Wanhao D7+ – 120x68x180мм; D7+ – 120,96x68,5x180мм; GR1 140x78x200; D8 192x120x180мм. (Build Volume: 4.72*2.68*6.1 inches)

Технология печати – фото отверждение или фотополимеризация при помощи маскирующего LED дисплея (Printing Technology: LED Display Photocuring)

Источник света – интегрированный ультрафиолетовый световой модуль с длинной волны 405 нанометров (Light Source: UV Integrated Light (wavelength 405nm))

Заявленная точность перемещения портала Z - 0.00125mm. (125 десятитысячных!) (Z Axis Accuracy: 0.00125mm)

Удивительно, но это значение много превышает заявленную толщину печатного слоя, которая варьируется от 0,01 до 0,2 мм (Layer Thickness: 0.01-0.2mm)

Проведем небольшие расчёты, чтобы, не разбирая заводское изделие понять, какое оборудование может обеспечить такую точность. Итак, предположим... Шаг приводного винта – 2 мм, угловой шаг мотора – 1,8°. Количество шагов на полный оборот – 200. Драйвером мотора пусть будет A4988. Установленный делитель микрошагов - 16. Рассчитываем перемещение за 1 микрошаг - 2/(200*16)= 0,000625. Непохоже. Увеличим шаг приводного винта до 4 мм. Получаем искомые 0,00125. Значит можно смело делать вывод, что управляет перемещением платформы построения некий аналог старого доброго A4988 с замкнутыми на VCC 3-я ногами и шаговый двигатель с угловым шагом 1,8°. Кстати, принтер работает очень тихо.

Делаем вывод, что с технической точки зрения механизм привода оси Z у принтера Elegoo Mars может обеспечить позиционирование в один микрон. Конечно, эти теоретические расчеты мы приводим лишь для справки, так как не каждый полимер по своим физическим свойствам сможет заполнить такую толщину слоя.

Тем не менее, изготовитель утверждает, что толщина слоя печати может варьироваться от двух десятых миллиметра до одной сотой, то есть от 200 до 10 микрон. В принципе, даже такой диапазон даёт большую свободу пользователю при выборе материала, скорости и качества печати. Однако, при использовании смолы позволяющей печатать слоем меньше 10 микрон у пользователя может появиться возможность печатать детали не только с высочайшей детализацией по вертикали, но и с меньшей степенью усадки. Так как мы предполагаем, что если три раза засветить 5 микрон, то усадка будет меньше, чем один раз засветить 15 микрон. Поставим себе это в перспективные планы и при возможности попробуем провести такой эксперимент.

Заявленную скорость печати нам не удалось подтвердить или опровергнуть. Откровенно говоря, остаётся открытым вопрос, что изготовитель имел в виду – высоту какой-то тестовой модели или объем? Но тогда он ошибся в единицах измерения... К тому же, скорость печати в значительной мере определяется требованиями производителей фотополимеров, и было бы странно заявлять её с определённой точностью. Скажем, некоторые изготовители смол рекомендуют ставить паузы до и после засветки слоя, что существенно увеличивает время печати. В общем, с расчетами скорости печати у Elegoo Mars, как и у всех 3D принтеров в отсутствии хотя бы каких-то общепринятых стандартов, остаётся много неопределённого. (Printing Speed: 22.5mm/h)

Так или иначе, но похоже разработчикам удалось создать устройство, способное, если не удалить с рынка, то, по крайней мере, сильно потеснить ближайших конкурентов в сегменте бюджетных фотополимерных LCD 3D принтеров с разрешением 2K и стоимостью до 50 т.р. В их числе Phrozen Shuffle Lite и Sonic Mini, AnyCubic Photon S, Longer 3D Orange 30 и другие.

Конструкция и качество исполнения

Итак, как мы и обещали, давайте подробнее взглянем на детали и узлы фотополимерного 3D принтера Elegoo Mars. Что там для нас припрятано?

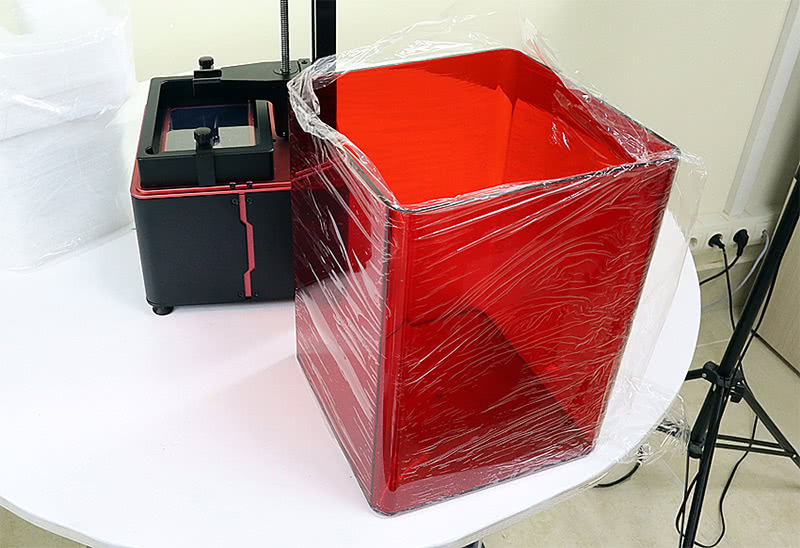

Как это не покажется странным, но почему-то, ещё при распаковке и установке принтера, мы обратили внимание на регулируемые пластиковые ножки – опоры, которые позволяют установить принтер на поверхности стола строго горизонтально. Это редкость. Для чего это стоит делать? Только для того, чтобы полимерная смола в ванночке равномерно распределилась по всему рабочему объёму. В случае даже небольшого угла наклона может возникнуть риск «недолива» при низком уровне смолы на финальной стадии печати. Поэтому, если вы не уверены в горизонтальности вашего рабочего места, то при установке принтера используйте небольшой столярный или другой уровень и отрегулируйте его положение.

Обзор 3D принтера Elegoo Mars

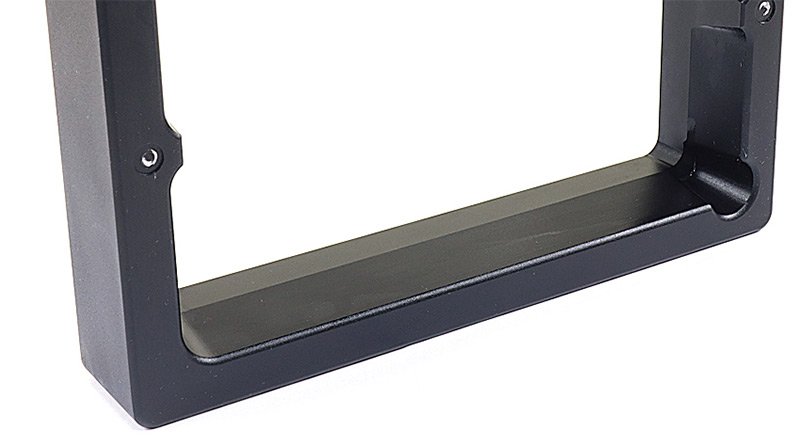

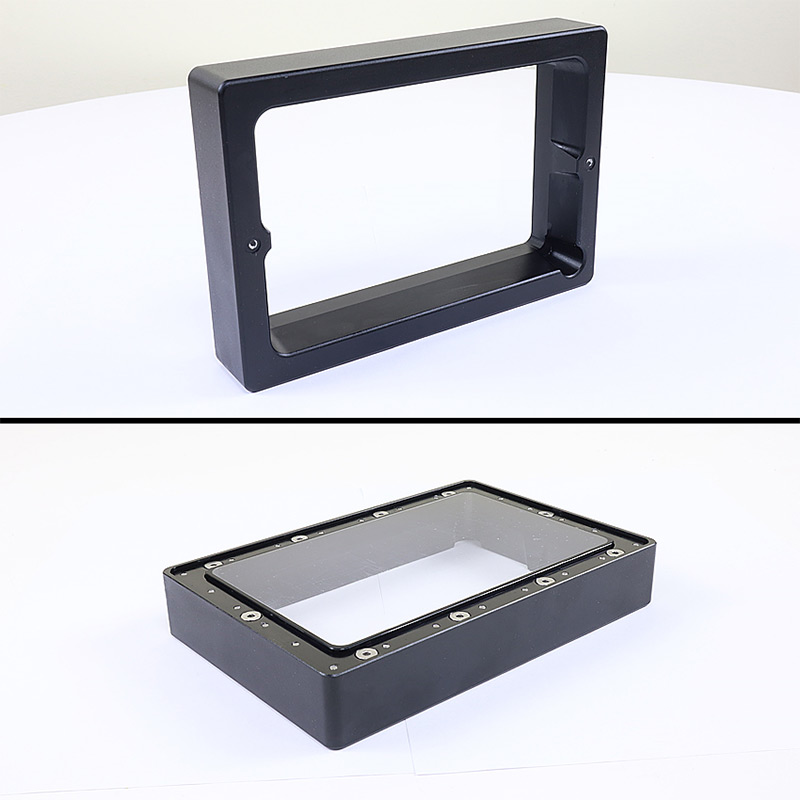

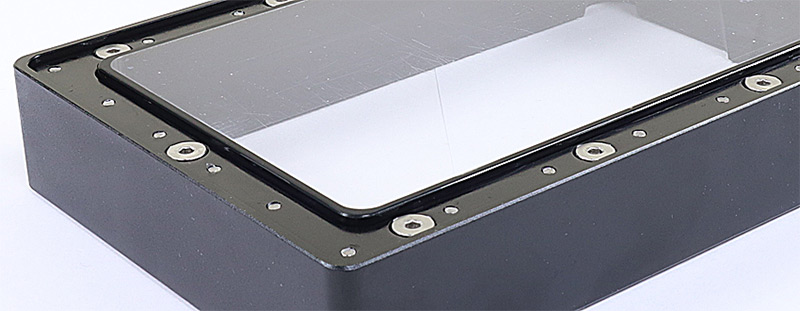

Кювета (или ванночка) для полимера у Elegoo Mars выполнена из алюминиевого сплава с черным анодированным покрытием, что придаёт ей долговечность и улучшает эксплуатационные качества. Хотя при сервисном обслуживании я отметил негативное влияние избыточного веса этой детали. Её достаточно проблематично удерживать пальцами одной руки при удалении излишков полимера или промывке спиртом до и после печати. Возможно, производителям стоит подумать, как исправить это.

Форма выемки для слива сделана очень корректно в отличие от конкурирующих моделей. При сливе материала жидкость собирается в одном углу и сливается ровной струйкой. Это, при определённой тренировке, позволяет избавиться от сливной воронки, хотя она входит в комплект поставки.

FEP плёнка равномерно натянута до состояния барабана, что обеспечивается качественной сборной двухкомпонентной (!) прижимной рамой. И хотя нам ещё не довелось осуществлять замену FEP плёнки, с высокой степенью вероятности можно предположить, что плёнка сначала зажимается между двух металлических рамок, протягивается по периметру 24-я винтами, и лишь потом укладывается в ложе углубления тыльной стороны корпуса кювета. Высокая степень натяжения достигается завинчиванием ещё 10 натяжных винтов, опускающих собранную рамку с плёнкой вглубь специального паза. Пленка, при этом, опираясь на выступающее вверх внутреннее ребро емкости ванночки, натягивается очень туго и равномерно.

Elegoo Mars - разумная гармония

Ярко выраженных указателей минимального и максимального уровня жидкости не предусмотрено, однако если обратить внимание на форму внутренней части ванночки, то мы увидим, что она состоит их двух частей. Верхний край нижней части, у которой ровные стенки, очевидно и является уровнем минимального количества фотополимера. А вот максимальный предел стоило бы указать. Иначе, после полного погружения платформы построения появляется риск перелива полимера через край ванночки и его разлива по монитору матрицы и рабочей поверхности базового бока. Это может привести к выходу принтера из строя.

Elegoo Mars - разумная гармония

Поэтому будьте аккуратны, наливайте фотополимер по указанному минимуму и в процессе работы добавляйте его по необходимости. Для этого вам может пригодиться пластиковый мерный стаканчик из комплекта.

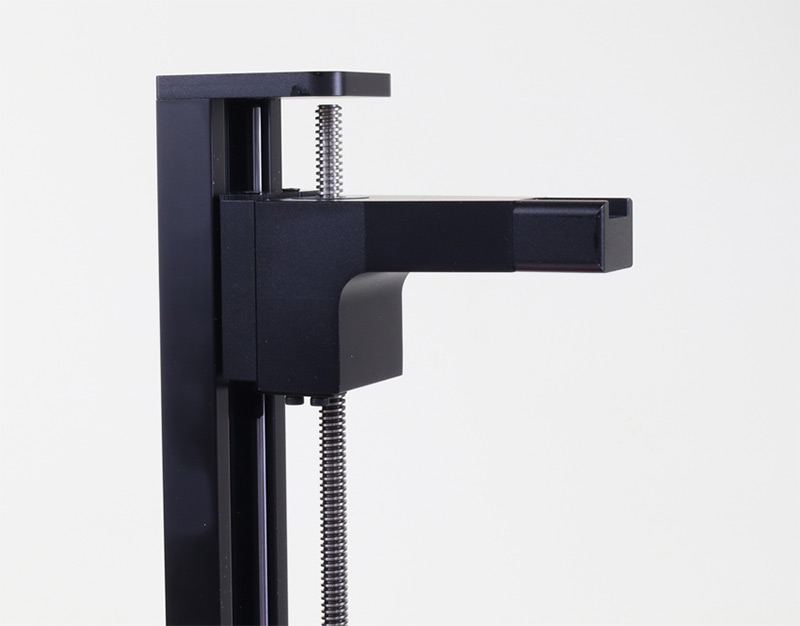

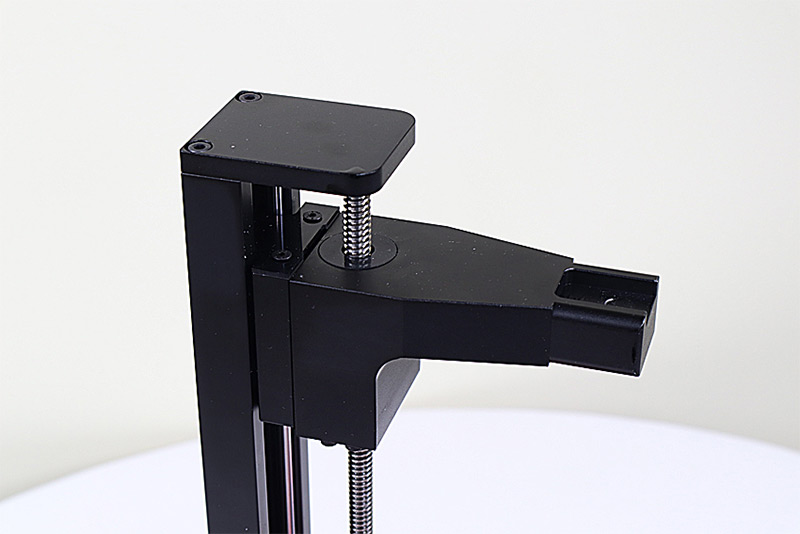

Пожалуй, самой интересной для нас стала конструкция консольного кронштейна для крепления модуля платформы построения детали. Предложенное простое, выверенное инженерное решение убережёт вас от ошибок, обеспечит качественную калибровку и надёжную эксплуатацию.

Обзор 3D принтера Elegoo Mars

Дизайн и качество исполнения кронштейна позволяют достичь очень высокой степени жесткости, которая обеспечит бескомпромиссное позиционирование платформы построения в пространстве. Малое количество винтовых креплений, отсутствие острых углов и кромок гарантирует простоту и безопасность регулировки при калибровочной процедуре, а также высокую степень сохранности установленного положения. То есть стабильную повторяемость параметров зазора между платформой и экраном при печати. Такое решение у любого грамотного инженера и сотрудников центров сервисного обслуживания вызывает искреннее уважение к разработчикам этого аппарата. Однако при процедуре калибровки, о которой скажем чуть позднее, всё же следует соблюдать некоторую осторожность.

Elegoo Mars - разумная гармония

Не секрет, что поверхность площадки построения (building platform LDC 3d printers) играет наиважнейшую роль при формировании первого базового слоя модели. Она обеспечивает высокий процент удачного завершения печати. У большинства «коллег по цеху» Elegoo Mars площадка построения представляет собой обычную шлифованную алюминиевую плиту. Но у Марса поверхность построения базового слоя имеет некое специальное покрытие, которое обеспечивает великолепную адгезию фотополимера даже при минимальных, допустимых производителем смолы, значениях. На первый взгляд – это просто анодированный алюминий. Но стоит посмотреть на то, как испаряется на его поверхности тонкая спиртовая плёнка, как начинают закрадываться сомнения. Не будем гадать и выстраивать умозрительные предположения. Производитель не делал на эту тему никаких специальных заявлений. Но после практического использования Mars в течение нескольких недель я невольно сказал себе: – Вау, это классно работает! Это великолепно отмывается и прекрасно держит деталь!

Обзор 3D принтера Elegoo Mars

Кстати, стоит отметить, что использовать штатный, приложенный в комплекте, металлический скребок для снятия детали с поверхности стола я не решился. Применил маленький ручной силиконовый шпатель из строительного магазина. Он и поверхности сберегает, и деталь не царапает и достаточно жесткий, гибкий и упругий для того, чтобы проникнуть под поверхность базового плота.

Ну и ещё пара слов про мелочи. Пластиковые барашки, фиксирующие ванну в рабочем положении, вращаются легко, пальцы не царапают, фиксируют надёжно. Главное – их ненужно полностью выворачивать и думать – куда бы их пристроить, чтобы не потерять. Достаточно просто ослабить и можно извлекать ванну, выдвигая её по плоскости на себя, что тоже удобнее, чем вытягивать её руками вверх, царапаясь по металлическим штырям и рискуя пролить содержимое.

То же самое можно сказать и про установку ванночки на рабочее место. Легко двигаясь вперёд, ванночка сама попадает в углубление рабочей поверхности базового блока и надёжно там позиционируется. Остаётся только подтянуть барашки-фиксаторы на боковых скобах и можно приступать к печати.

Обзор 3D принтера Elegoo Mars

Кстати. Как в начале, так и в конце печати принтер не издаёт никаких звуков. Может для кого-то это плюс, и знавал я людей, что заклеивали скотчем все зуммеры, но было бы полезно ему подать сигнал хотя бы о завершении работы. Ведь совершенно нежелательно оставлять деталь и полимер в принтере надолго без постпечатных процедур. Надеюсь, производитель нас услышит… Хотя….

Механика

Теперь обратим внимание на механику Elegoo Mars, ибо есть тут, что сказать. Как и у большинства недорогих фотополимерных принтеров механика у Марса незамысловата и состоит из стального, диаметром 8 мм, трапециевидного, многозаходного винта, интегрированного непосредственно в шаговый двигатель. И латунной гайки с системой антилюфт.

Elegoo Mars - разумная гармония

Однако линейный модуль портала исполнен не на базе уже почти стандартной пары MGN рельс-каретка, а с применением специальной системы роликовых направляющих и каретки типа T-Race, имеющих более широкую опорную базу, жестко исключающую «воблинг» от приводного винта, и высокую устойчивость к загрязнению. Наша попытка обнаружить хотя бы малейший люфт оказалась безуспешной. Каретка с порталом двигалась тихо, мягко, точно и равномерно. Без малейшего дребезга и скрипа. Шаговый двигатель оси Z Elegoo Mars работает практически бесшумно, в отличие от некоторых других своих собратьев по фотополимерной печати. Отсутствие муфт и прочих сочленений гарантирует соосность и защищает от проскальзывания.

Elegoo Mars - разумная гармония

Приводная латунная гайка с механизмом антилюфт плотно укрыта в жестком, крепком кронштейне эластичной резиновой заглушкой высокого качества. Точность и аккуратность надёжно защищают приводной механизм от поверхностной пыли, грязи и прочих неожиданных случайностей.

Эргономика

Отдельные слова хочется сказать об эргономике и юзабильности (да простят мне это слово лингвисты). Производитель искренне позаботился о комфорте пользователя при подготовительных работах и печати. Надо отметить, что по сравнению со своими конкурентами, марки Phrozen, к примеру, принтер работает существенно тише (очень тихо), а качество его комплектующих значительно выше.

Elegoo Mars - разумная гармония

Малый вес и компактность 3D принтера Elegoo Mars снимает много вопросов по месту его установки, мобильности вашего бизнеса, работе с сервисными центрами.

Сенсорная панель управления расположена под комфортным для пользователя углом в 15-20 градусов к фронтальной панели. Это очень удобно при эксплуатации принтера. «Тихий» - около 32 Дб - вентилятор охлаждения размером 80х80х15 мм разместился на нижней панели и закрыт хромированной защитной декоративной решёткой. Такое расположение существенно снижает попадание пыли во внутреннее пространство корпуса, даёт возможность очищать при необходимости лопасти вентилятора с помощью длинноворсной кисточки, не разбирая принтер.

Обзор 3D принтера Elegoo Mars

Вы сами сможете оценить удобство формы и содержания, если примите решение о приобретении Elegoo Mars. Перефразируя известное выражение – лучше два раза поработать, чем один раз посмотреть (или «лучше «по-юзать», чем «по-лукить»).

Подготовка к работе и настройки

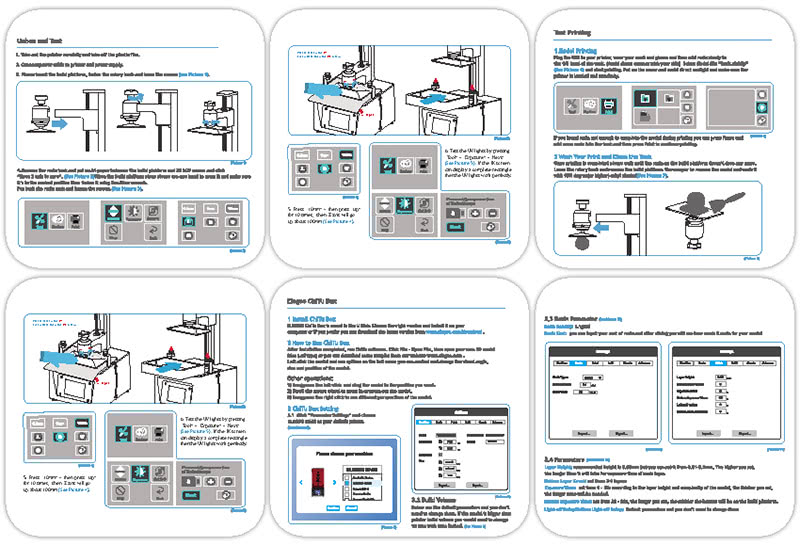

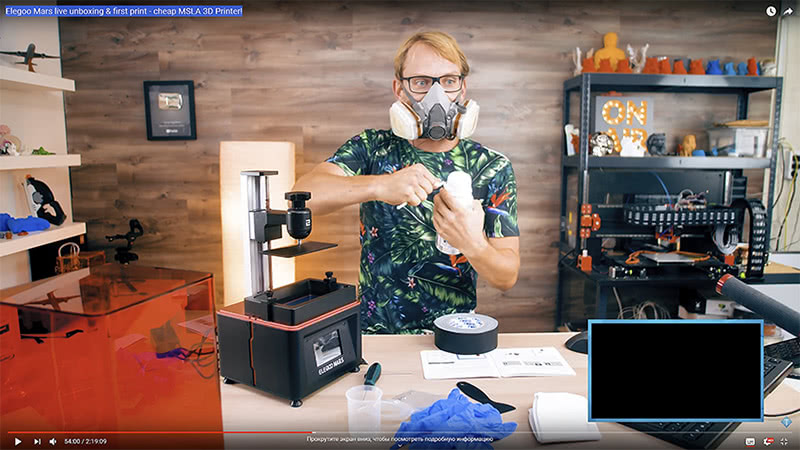

Так, приступая к работе с Elegoo Mars, вы можете смело опираться на хорошо иллюстрированную, наглядную пошаговую инструкцию, прилагаемую к принтеру.

Не будем описывать процедуру первого запуска принтера – в интернете много таких роликов.

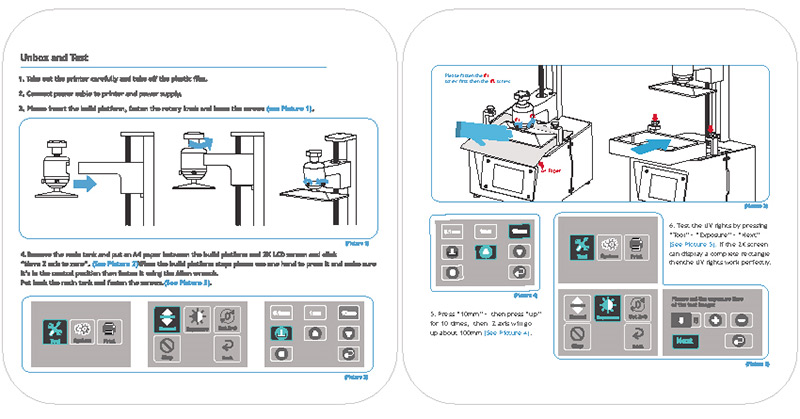

Калибровка стола построения тоже не должна составить для вас большого труда. Поднимаете портал оси Z на 60-80 мм выше ванночки для полимера, нажав TOOL -> MANUAL - > 10mm -> «стрелка вверх». Убираете ванночку полимера. Ослабляете два винта на кронштейне до появления свободного движения подпружиненной шаровой опоры. Только осторожно! Не допускайте выпадения шара из ложа! Придерживайте стол рукой снизу, иначе увесистый блок рухнет на стекло или плёнку FEP кюветы. Результат, надеюсь, понятен без слов.

Elegoo Mars - разумная гармония

Далее кладёте подрезанный сбоку на 40 мм лист стандартной офисной бумаги A4 на стекло матрицы. Как правило, толщина такого листа составляет 0,1 мм, что сопоставимо с толщиной типовой плёнки FEP кюветы равной 0,15 мм. Если у вас другая плёнка, то используйте набор из листов бумаги, или бумагу/картон известной толщины.

Нажимаете кнопку «MOVE Z AXIS TO ZERO» (Переместить ось Z на точку «0») и ожидаете, когда платформа построения, двигаясь вниз, ляжет на лист бумаги. Одной рукой выравниваете платформу параллельно фронтальной панели, при этом другой рукой осуществляя лёгкое, но плотное горизонтальное прижатие поверхности платформы к плоскости бумаги. Зафиксировав найденное правильное положение, затягиваете винты при помощи шестигранного ключа, поставляемого в комплекте. Сначала передний винт #1, затем боковой правый #2. После этого платформа построения вашего принтера считается откалиброванной, параллельно поверхности матрицы LCD с зазором 0,1 мм.

Сохранение параллельного положения плоскостей критически важно при печати, а также для сохранности работоспособного состояния вашего принтера. Достаточно небольшого перекоса, чтобы угол металлической платформы продавил FEP плёнку или даже расколол экран LCD матрицы. Ремонт и простой принтера стоят не дёшево.

Ещё вам нужно проверить работоспособность UV LED матрицы. Но эта процедура настолько проста, что описываем её только из-за одного нюанса. Нажимаем TOOL -> EXPOSURE. В следующем окне, левее знака S (секунды), у нас по умолчанию появлялась цифра 200. Этого нам показалось много, да и в инструкции указано иное значение - 3 сек. Так вот, нам пришлось 197 раз (!) нажать на кнопку ”-“ (минус) чтобы добиться нужного результата. Классический вариант с удержанием пиктограммы кнопки не приводил к автоматическому ускоренному уменьшению цифры 200… Одно нажатие – одна секунда. Возможно, в других экземплярах принтера такой проблемы нет и нам просто очень «повезло».

Установив 3 S, вы нажимаете кнопку «NEXT» и через некоторое непродолжительное время должны увидеть равномерное свечение экрана. Если оно появилось, то всё в порядке, можно нажать пиктограмму «разворот стрелки» - кнопка «назад» и идти готовить модель к печати.

Программное обеспечение

Кстати, о подготовке моделей к печати. В базовой поставке принтеры комплектуются флэшкой вполне достойного качества, на которую записаны:

Обзор 3D принтера Elegoo Mars

Чтобы подготовить модель к печати, нужно “нарезать её на слои» и установить соответствующие параметры засветки базовых и нормальных слоёв, рекомендуемые производителем материала. Для этого используются специализированные программы, называемые слайсерами.

Слайсер Chitubox, которым комплектуется Elegoo Mars, пользуется неплохой репутацией среди 3D печатников. Лаконичность в дизайне, доступность бесплатной версии, поддержка широкого модельного ряда принтеров, очень высокая производительность, встроенные инструменты дополнительной обработки модели для создания полостей и сливных вырезов, возможность сохранить результат подготовки в stl файле для использования в других слайсерах, русский интерфейс, большое количество видеоуроков и информации на форумах, периодические обновления - вот неполный список достоинств, делающих Chitubox такой популярной программой для слайсинга.

К 3D принтеру Elegoo Mars прилагается версии для Linux (Линукс), МасOS (МакОС) и 32-х и 64х версии для Wndows (Виндоуз). Из главного меню программы можно легко открыть подробную пошаговую инструкцию для пользователя в формате pdf (Adobe Acrobat). К сожалению, версии на русском языке пока нет, но можно воспользоваться электронным переводчиком, да и иллюстрации позволяют многое понять интуитивно. Безусловно, придётся приложить усилия для изучения как основных принципов 3D печати, так и особенностей данного оборудования и программного обеспечения. Однако, результаты вашей работы наверняка принесут вам не только моральное удовлетворение, но повысят вашу компетенцию и профессиональный статус. С каждой новой печатью ваш опыт будет прирастать дополнительной информацией о свойствах и особенностях того или иного фотополимера от различных производителей. Постепенно вы начнёте чувствовать материал, его предназначение и параметры печати, определитесь в приоритетах среди производителей и тогда создание 3-х мерных объектов станет для вас приятным и интересным занятием.

Расходные материалы и сервисное обслуживание

Если с выбором оборудования для печати мы почти определились, то расходные материалы, используемые для создания нужного объекта и обслуживания технологического оборудования, заслуживают отдельного упоминания.

Пожалуй, главными «расходниками» при 3D печати на фотополимерных принтерах являются смолы и спирт. И если первого вам нужно ровно столько, сколько требуется для изготовления модели с технологическими деталями, то второго потребуется значительно больше.

Ведь Вам надо не единожды промыть ванночку, платформу построения, модель, инструменты и приспособления, а также некоторые части принтера и свои руки. Если, конечно, вы не потратитесь заранее на приобретение резиновых латексных или неопреновых перчаток. Естественно, они тоже стоят денег. Также вам потребуются бумажные полотенца и дополнительные фильтры для фотополимера.

Для промывки рекомендуется использовать медицинский этиловый 95% спирт, этанол. В качестве более экономичной альтернативы можно рассматривать применение изопропилового спирта, но его пользовательские характеристики менее комфортны. В любом случае настоятельно рекомендуем при до- и постпечатных работах использовать индивидуальные средства защиты – очки, перчатки, респираторы. А также организовать эффективную вытяжную вентиляцию рабочего пространства.

Производители принтера Elegoo Mars предусмотрительно позаботились об инструментах сервисного обслуживания и некоторые необходимые предметы и приспособления включены в комплект поставки.

Elegoo Mars - разумная гармония

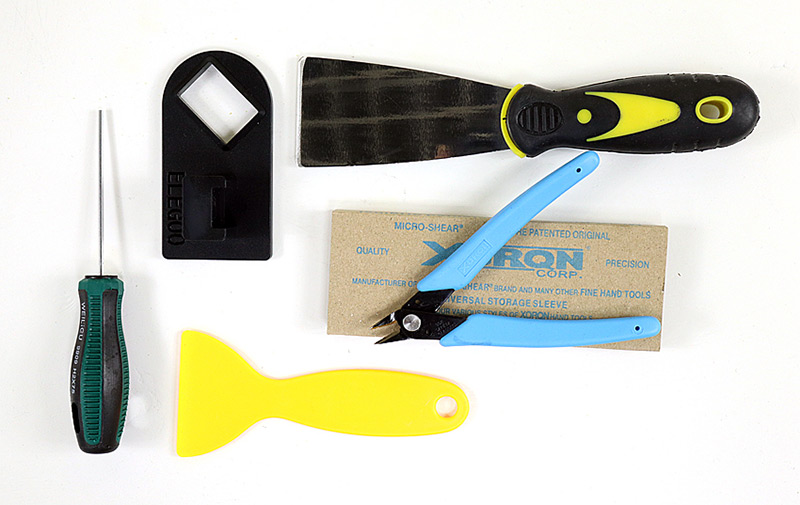

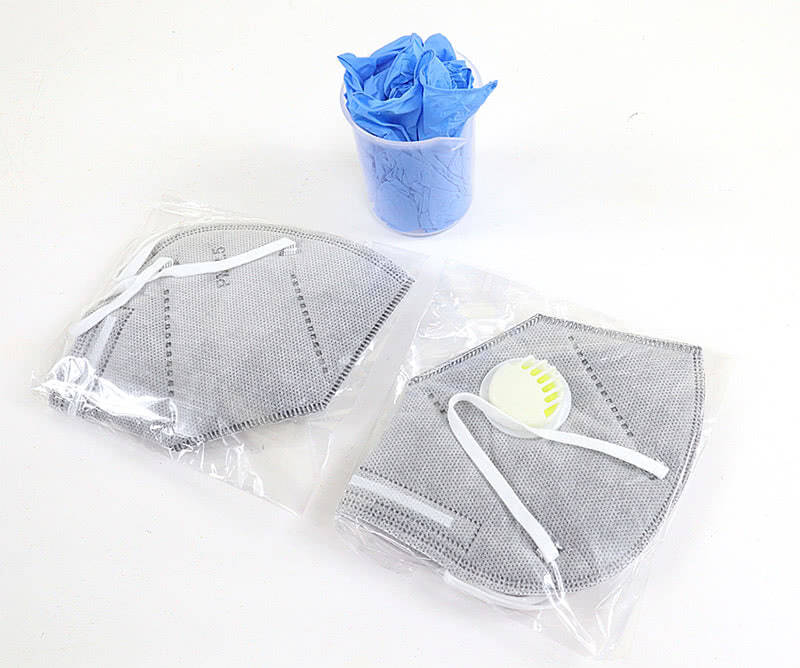

Так в сервисной крафт-коробочке вы найдёте:

Обзор 3D принтера Elegoo Mars

О том, как подготовить принтер к работе, как после завершения печати снять, промыть и закрепить модель, как сохранять работоспособность принтера долгое время, и о других нюансах эксплуатации рассказать в этом невеликом обзоре не представляется возможным. Быть может в будущем, такой материал мы сможем подготовить, а пока отметим несколько аспектов палитры фотополимеров, которые могу быть применены при печати на Elegoo Mars.

Стоит отметить, что многие производители смол уже включили Elegoo Mars в свои рекомендательные таблицы. К примеру, на сайте Monocure3D среди прочих уже известных принтерных брендов вы легко найдете нужные вам параметры печати на Elegoo Mars для основных типов производимых этой компанией смол. Такая же ситуация у HARZ Labs. Несколько хуже обстоит дело у Esun – у них вообще невозможно найти рекомендаций для печати, приходится «изобретать свой велосипед». Но зато смолы от Ameralabs.com отлично адаптированы для Elegoo Mars. С высокой долей уверенности можно предположить, что при росте популярности принтеров Elegoo Mars, а не секрет, что версия PRO уже бродит по просторам интернета, количество информации по адаптированным смолам ежегодно будет только увеличиваться. Что сделает работу пользователей Elegoo Mars ещё комфортнее.

Пару слов мы должны сказать о сервисном и гарантийном обслуживании. Не будем ханжами и скажем откровенно – конечно. Конечно, каждый может найти место на планете Земля, где за некоторую сумму он сможет стать владельцем фотополимерного принтера Elegoo Mars. И ему его привезут. И он распакует его и будет на нём работать. Долго ли, коротко ли, мы не знаем, но в жизни всякое случается и ресурсы электронных компонентов не бесконечны. И вот закончились часы жизни у матрицы LCD дисплея, или вы неудачно уронили ванночку с полимером. Да мало ли что бывает. Самостоятельно заменить деталь в таком устройстве не каждый сможет, да и запасную деталь найти не у всех получится. Принтер в простое, вы в застое…

В таких случаях выручает наличие у продавца собственного сервисного центра. Тут вам и советом помогут и делом подсобят. Потому для аппаратов такой сложности, точнее уникальности их компонентов, поговорка «скупой платит дважды» становится аксиомой. Делаете разумный выбор.

Тестовые печати

И что же эта чудесная машинка под названием Elegoo Mars может напечатать, спросите вы? Какого качества от неё ожидать? Стабильного и достойного ответим мы вам. Разрешение 2560 на 1440 пикселей обеспечивает достаточную проработку мелких элементов в плоскости XY, при печати моделей с высокой степенью детализации, а возможность установить слой толщиной в 10 микрон даёт возможность сделать их практически невидимыми. Вертикальные стенки становятся особо гладкими, если в Chitubox включить опцию «сглаживание».

3D печать произвела революцию в технологии протезирования зубов и стоматологи. Крупные компании инвестировали большие финансовые средства в разработку и производство специализированного аддитивного оборудования. Дорогого оборудования. Конечно, со временем оно несколько дешевеет, но всё равно слишком дорого для небольших компаний.

Тем не менее, для частных уникальных специалистов и небольших стоматологических клиник в последнее время стали появляться альтернативные печатающие устройства, приемлемые по цене и рентабельные в производстве. Недорогие, компактные 3D принтеры представляют для участников этого рынка определённый интерес. Elegoo Mars один из таких принтеров.

Обзор 3D принтера Elegoo Mars

Конечно, не корректно сравнивать возможности 4К матрицы с разрешающей способностью 2K дисплеев, однако, с определёнными моделями, точно подобранными настройками и материалами можно добиться вполне сопоставимых результатов. И мы рискнули.

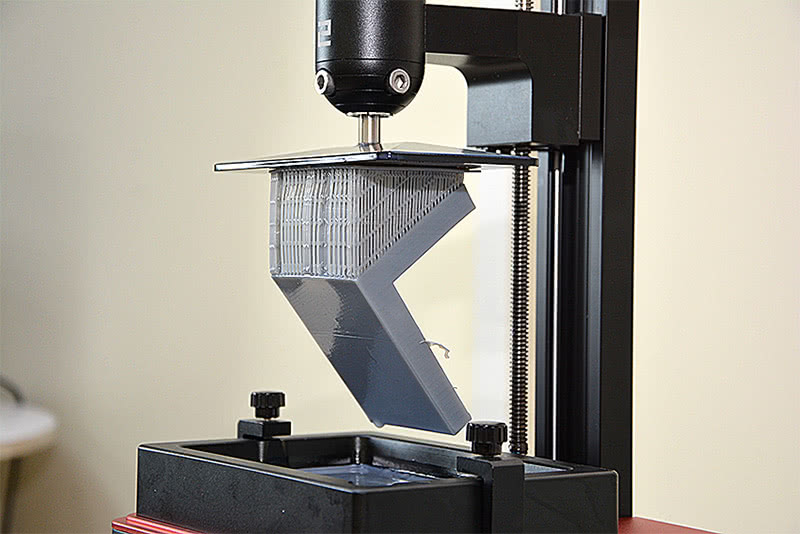

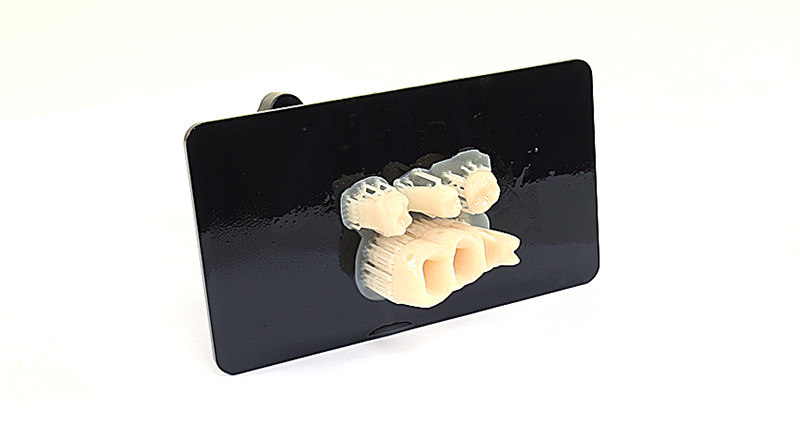

В принципе печать получилась с первого раза. Набивших оскомину проблем с правильностью прилипания первого слоя не возникало. Всё прошло штатно. И тут важно отметить несколько нюансов.

Elegoo Mars - разумная гармония

Во-первых, мы очень тщательно готовили принтер к печати. Про промывку спиртом с последующей просушкой непосредственно перед заливкой полимера и запуском на печать всех основных контактных рабочих поверхностей - FEP пленка кюветы и рабочая поверхность стола построения – я уже упоминал.

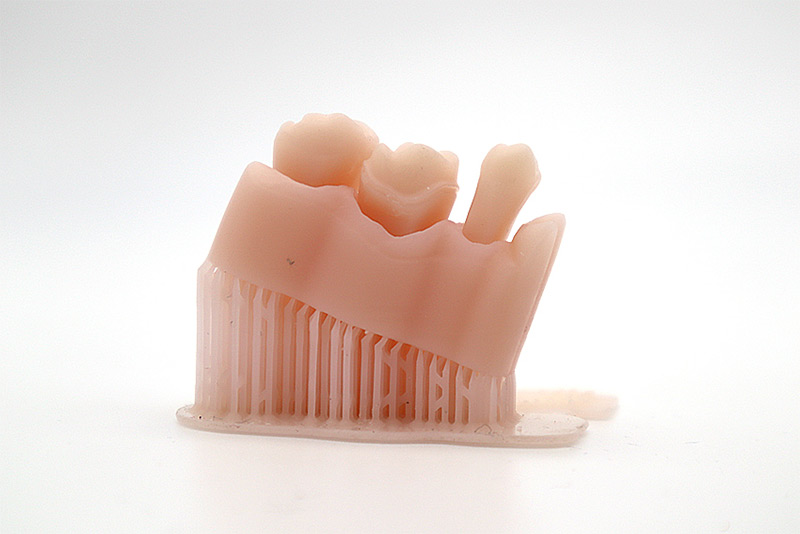

Во-вторых, у Elegoo Mars производители использовали очень толковое покрытие площадки построения. Кстати, царапать её металлическим скребком из штатного комплекта настоятельно не рекомендуется. Жаль повредить. Можно использовать силиконовый шпатель небольшого размера. Но это на ваше усмотрение.

Elegoo Mars - разумная гармония

Скажем откровенно, в нашем плотном графике уделить большое количество времени пробным тестам пока не получается. Было бы верным, взяв за образец некую типичную в своём роде модель и составив план-тест, напечатать с десяток экземпляров, подбирая параметры и материалы, оттачивая качество и выявляя все возможности принтера. Планируя перспективу, конечно, мы будем стараться изыскивать возможности делать глубокие тесты по одной конкретной теме. Но пока это только в наших планах, а у владельца фотоплимерника возможностей и времени будет намного больше.

Обзор 3D принтера Elegoo Mars

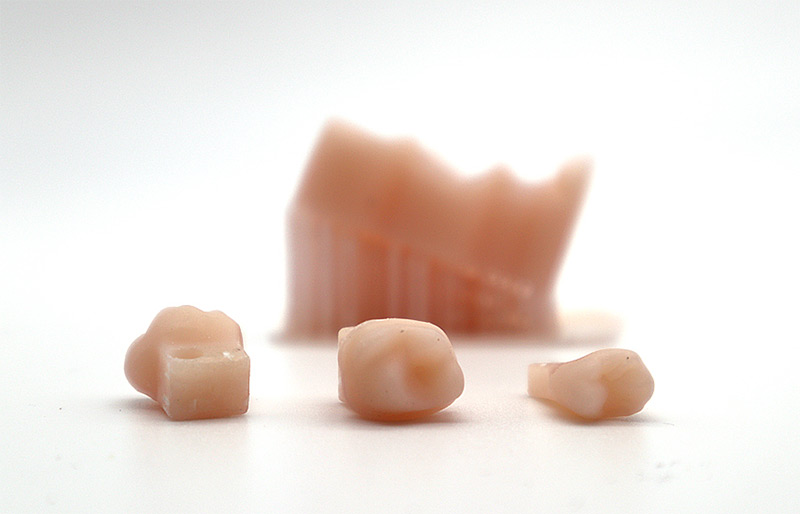

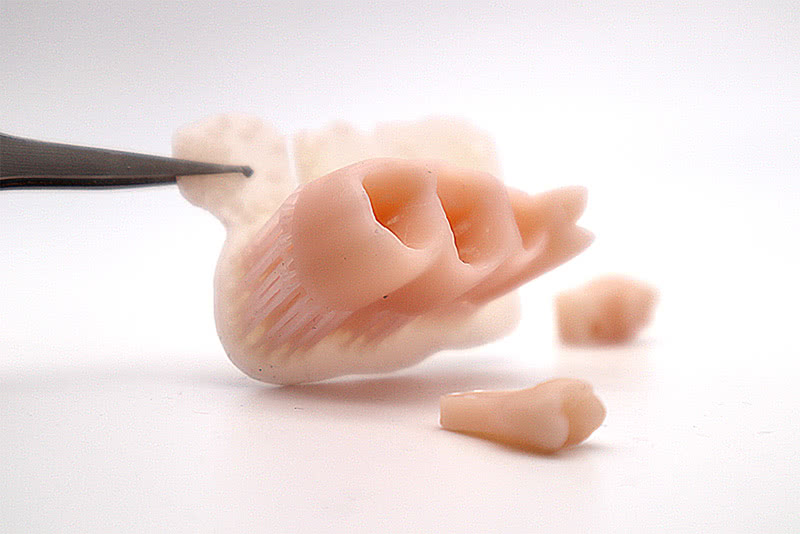

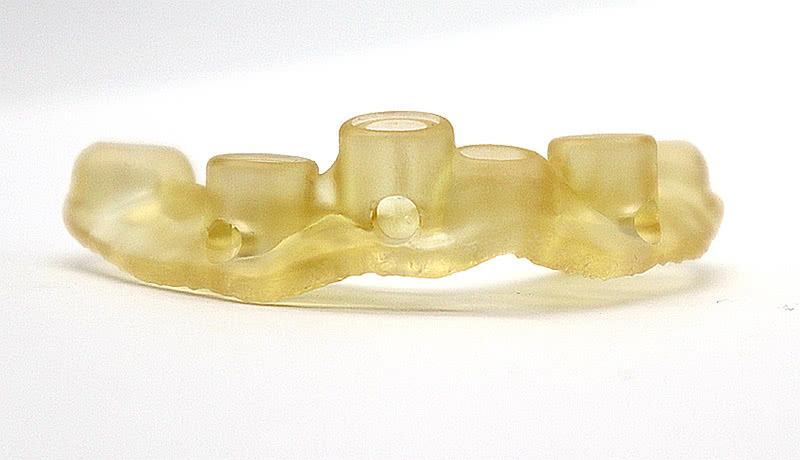

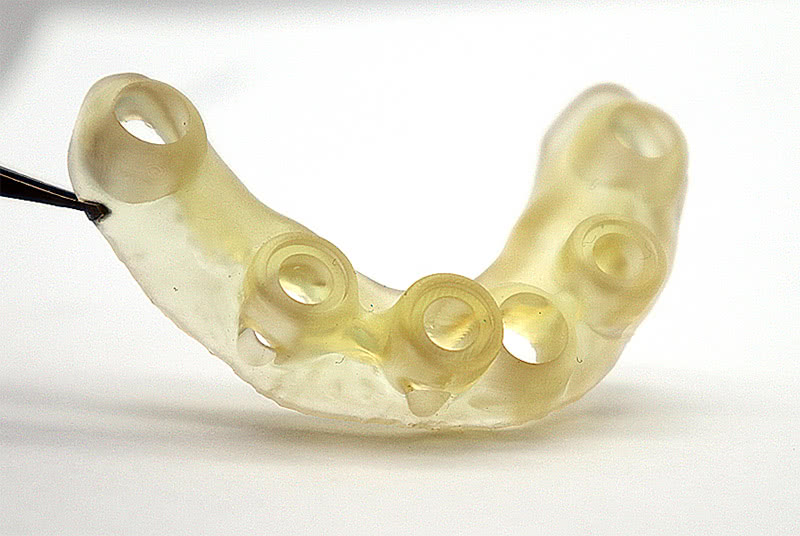

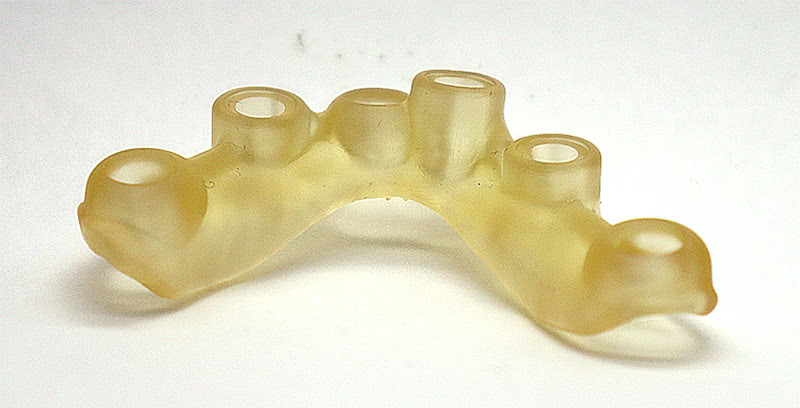

Как известно протезирование зубов требует точности и достаточно высокой проработки деталей, при сохранении ровных и гладких поверхностей. Elegoo Mars обеспечивает вполне приемлемую детализацию при сохранении мягкости переходов и округлостей. Но, пожалуй, самая главная проблема при печати стоматологических моделей - это борьба с усадкой полимера и, как следствие, изменение геометрических размеров изделия. Бегло анализируя полученные результаты, мы пришли к выводу, что, укорачивая время засветки нормальных слоёв, можно добиться уменьшения «разбухания» геометрии. Однако каждый фотополимер требует многоразовой тестовой печати для выяснения наиболее точных установок засветки. Размышляя логично, можно предположить, что если в результате экспериментов будет найден подходящий материал и установлены верные параметры печати, то тогда небольшую ферму из Elegoo Mars вполне можно интегрировать в технологическую цепочку небольшой компании, оказывающей стоматологические услуги. Необходимость и достаточность в этом случае могут быть вполне гармоничны.

Обзор 3D принтера Elegoo Mars

Обзор 3D принтера Elegoo Mars

Высокие требования к детализации существуют не только в стоматологии и зуботехническом производстве. Тоже можно сказать про применение Elegoo Mars в прототипировании моделей для иных типов протезирования. К примеру, в результате трёхмерного сканирования ушной раковины и слухового канала получилась модель, которую вы можете видеть на фото. Печатали мы её полимером HARZLabs Dental Pink. Толщина слоя 50 микрон. Базовый слой 70 сек. Нормальный слой – 7 сек. С режимом сглаживания и без него. В результате, сравнивая отпечатанное, ярко выраженную сглаженность обнаружить не удалось…. Возможно, коэффициент «2» был слишком невелик.

Elegoo Mars - разумная гармония

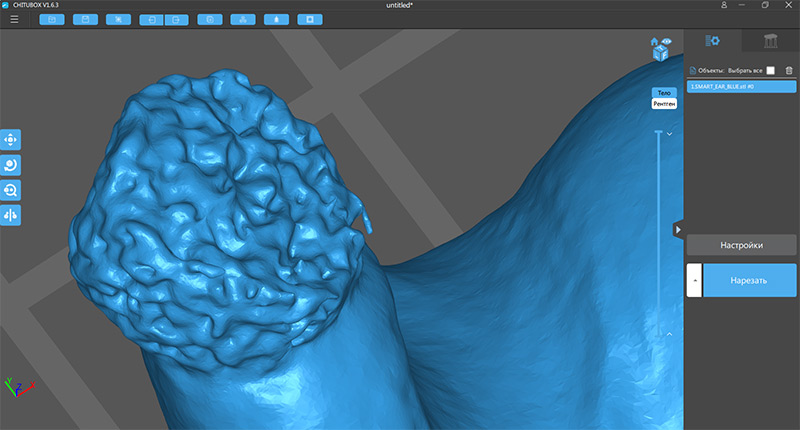

Модель ушной раковины и слухового канала в слайсере

Elegoo Mars - разумная гармония

Elegoo Mars - разумная гармония

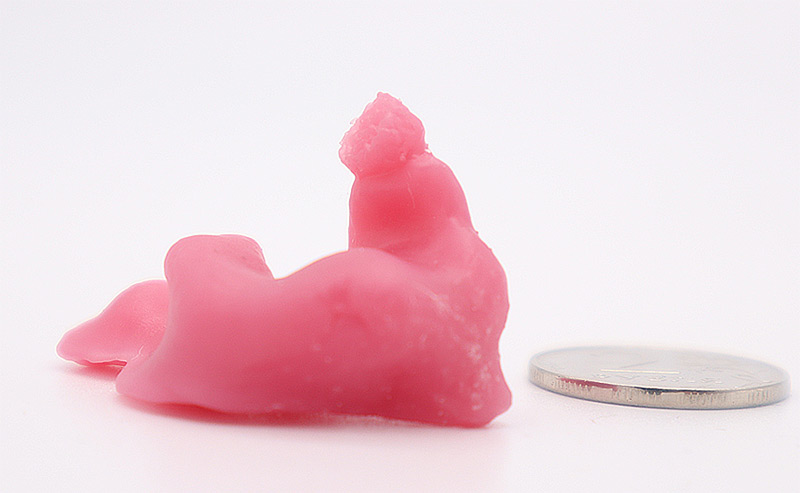

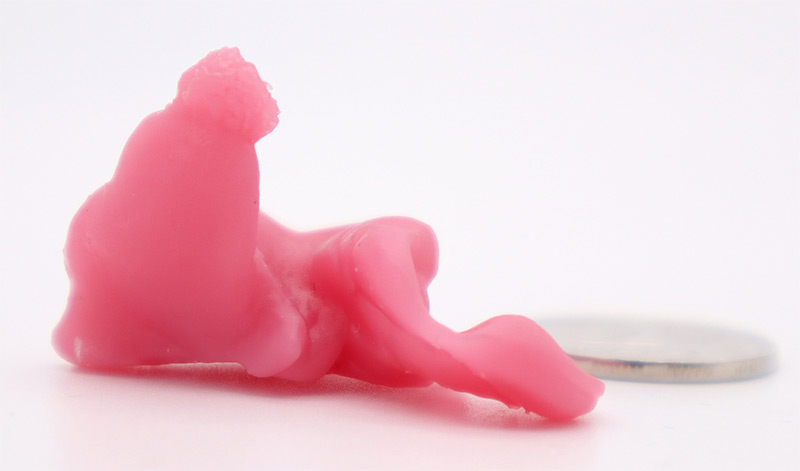

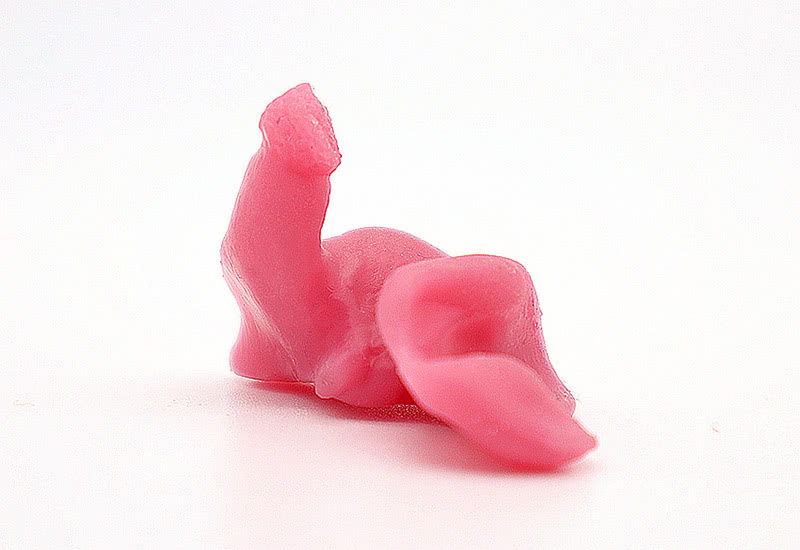

Отпечатанная модель ушной раковины и слухового канала

Что касается высокой детализации верхней части модели, то очевидно, что толщина слоя и расположение детали в этом эксперименте были выбраны не самым удачным способом. Если бы у нас было больше уверенности, которая, как известно, достигается практикой, и достаточное время, то стоило бы попробовать установить слой на значение 0,01мм. Однако таких величин нет в таблице параметров печати производителя полимера HARZ Labs. Возможно, вязкость/текучесть смолы печатать таким слоем не позволяют. Нужно экспериментировать…

Обзор 3D принтера Elegoo Mars

Не являясь специалистом в изготовлении протезов мне трудно оценить, насколько полученная гладкость и детализация модели соответствует требованиям, предъявляемым к прототипу. По мне, так деталей даже многовато. Будем считать, что Elegoo Mars справился со своей задачей. А мы будем совершенствоваться…

С деталями инженерного типа дело у нас не заладилось. Первые эксперименты с простыми мебельными ручками и декоративными уголками завершились изготовлением деталей с очень искаженной геометрией. Модель сильно повело из-за усадки полимера. Горизонтальных ровных поверхностей добиться не удалось, хотя плоскости получились очень неплохо, модель сильно повело.

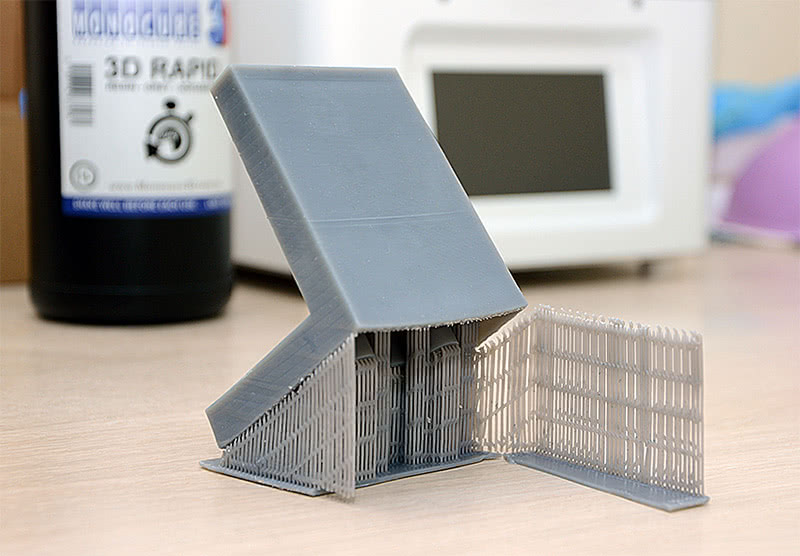

Декор мебельный – усадка полимера после печати настолько исказила геометрию, что сделала бессысленной печать

Обзор 3д принтера Elegoo Mars

Несмотря на полую конструкцию модели с толщиной стенки в 3 мм горизонтальных линий в основании детали сформировать не удалось. Очевидно, нужно подбирать скорости погружения и извлечения платформы построения из кюветы, находя баланс между необходимой резкостью при отрыве модели от FEP пленки, и достаточностью перемешивания полимера и вытягивания детали. Расставлять дополнительные поддержки, которые смогут частично компенсировать усадку

Обзор 3д принтера Elegoo Mars

Также, немаловажными факторами удачной печати являются корректный дизайн модели, учитывающий технологию её изготовления и позиционирование детали в рабочем объеме.

Потом, нужно отчетливо понимать, что не каждую деталь можно напечатать на LCD фотополимерном 3D принтере. Иногда с поставленной задачей лучше справиться хороший FDM принтер.

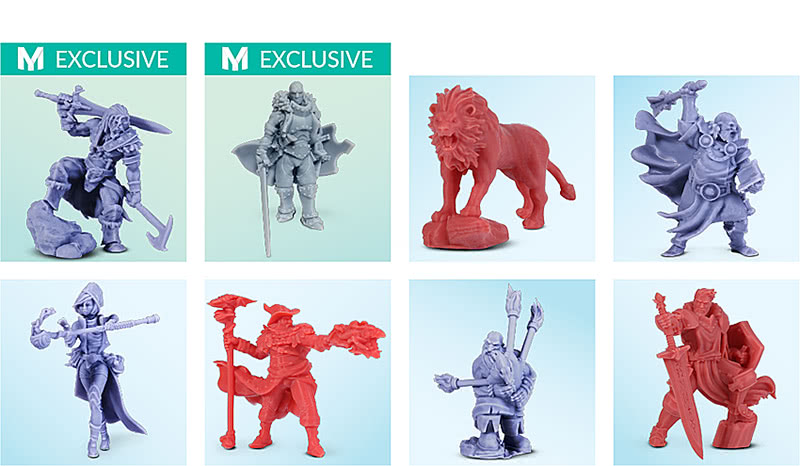

Уникальная скульптура на столе, игрушка в детской комнате, сувенир на новогодней елке или необычный элемент интерьера – все эти предметы вы сможете самостоятельно изготовить с помощью Elegoo Mars и некоторого количества усердия.

Обзор 3д принтера Elegoo Mars

В малых скульптурных формах Elegoo Mars чувствует себя намного увереннее и предоставляет художнику, дизайнеру, хэндмейкеру, начинающему ювелиру или скульптору широчайшие возможности для воплощения творческих амбиций. Вам подвластны любые формы и поверхности – от «колобка» и «тора» до животных, насекомых, фриволите и персонажей в стиле фэнтази.

Обзор 3д принтера Elegoo Mars

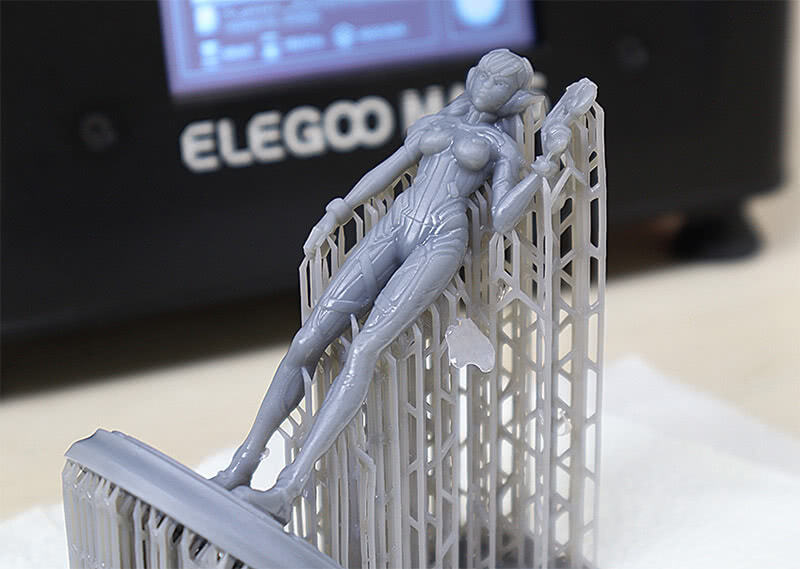

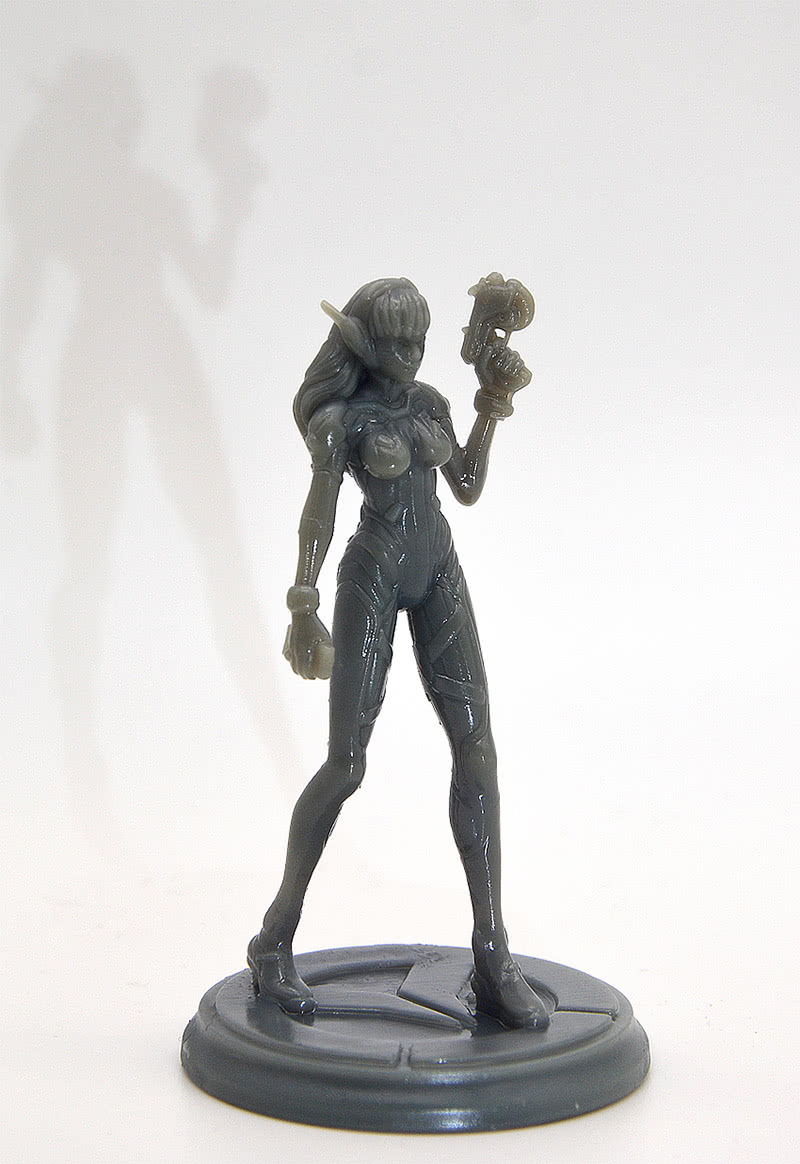

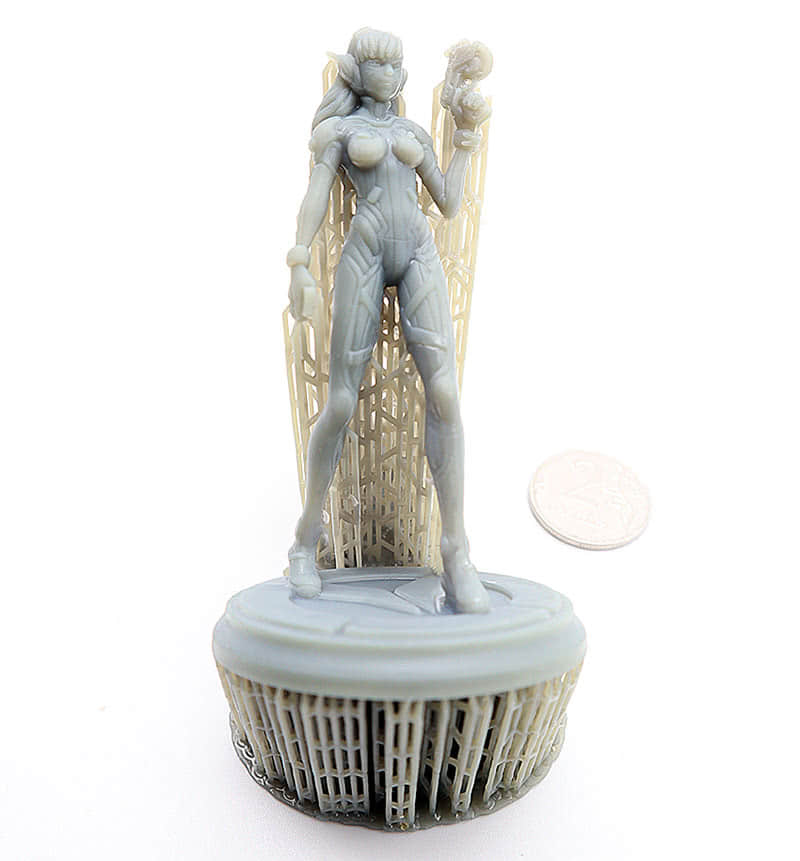

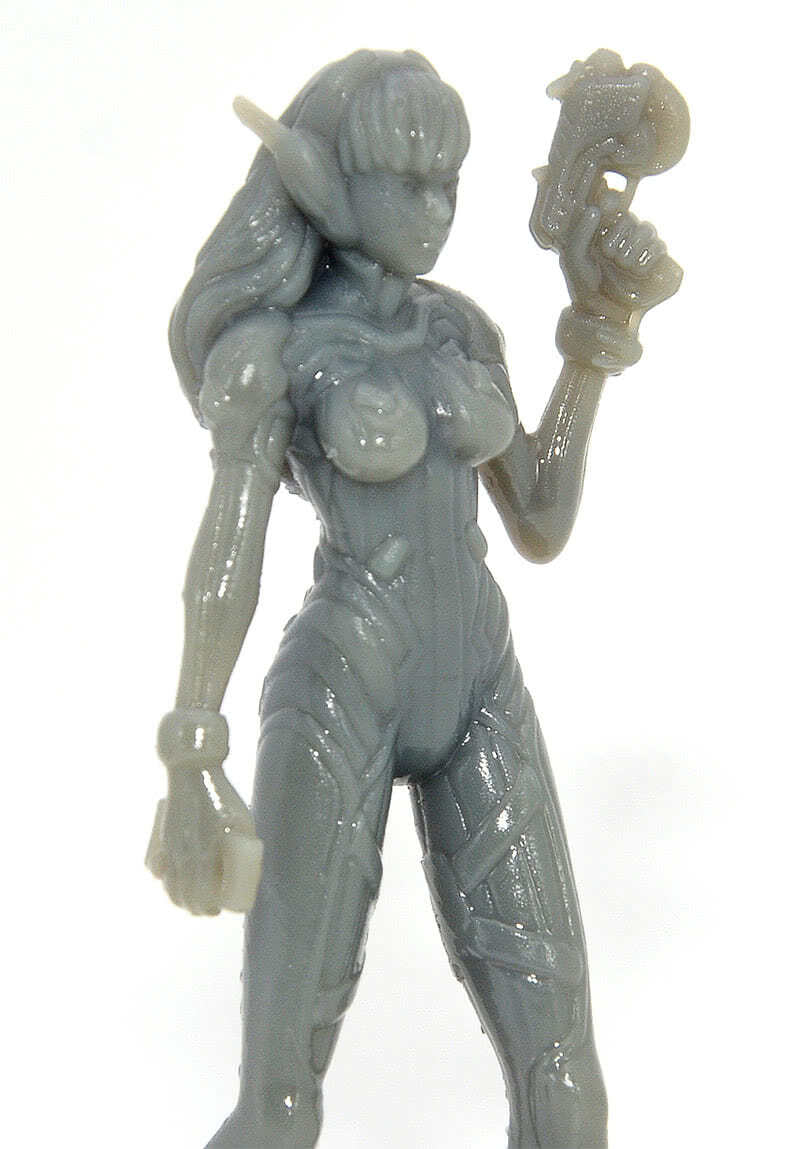

Девушку, красавицу и бывшую киберспортсменку D.Va из популярного шутера компании Blizzard Entertainment Overwatch мы напечатали фотополимером Monocure3D Rapid Resin – серый, который из Австралии, где, как и в Бразилии, много-много диких животных, которых «и не сосчитаешь». В последнее время это наш рабочий тестовый полимер. Для такой миниатюры следовало бы поставить слой потоньше, но мы решили, что 30 микрон будет достаточно. А так как на официальном сайте производителя минимальное значение параметров засветки для Elegoo Mars равнялось лишь 50 микронам, то мы несколько уменьшили время экспонирования нормальных слоёв до 8 сек, оставив базовые не тронутыми. Надо было поставить 9 или оставить штатные 10 сек., ибо на дне кюветы и на поддержках были обнаружены отслоившееся от чего-то артефакты. Один из них, кажется, принадлежал нижней части лица. D.Va.

Обзор 3д принтера Elegoo Mars

На момент публикации мы продолжаем тестовые печати на Elegoo Mars, усложняя детали и собирая статистику. Возможно, в перспективе, мы постараемся обобщить собранную информацию и рассказать вам о результатах наших экспериментов.

Обзор 3д принтера Elegoo Mars

Обобщая вышесказанное, стоит сказать, что фотополимерный LCD 3D принтер Elegoo Mars это очень и очень достойный конкурент самых популярных на сегодняшний день бюджетных 3D принтеров. Он обладает рядом существенных преимуществ как по своей конструкции и исполнению, так и по надёжности и качеству печати. Возможно в новых ревизиях конструкторы учтут наши пожелания и добавят звуковой сигнал по окончании печати и резиновую крышку на кювету для предохранения полимера от воздействия неблагоприятных факторов. Но, даже уже сейчас я бы такой принтер себе приобрёл.

P.S. Вероятно у читателя возник правомерный вопрос: Зачем в комплекте модуль Wi-Fi? Ответ и дискуссию по этой теме можно найти на официальном форуме владельцев 3D принтеров Elegoo Mars (см. полезные ссылки). Вкратце - используя приложенный USB WiFi модуль Realtek RTL8188 U и модернизировав слайсер Chitubox можно организовать "печать по воздуху", если ваша сеть поддерживает эту опцию. Подробности выясняются.

Полезная информация для печатников

Режимы засветки фотополимера в принтере Elegoo Mars от популярных производителей смол:

AmeraLabs – Выбираем материал в магазине. Читаем спецификацию. https://ameralabs.com/shop/

HARZ Labs – Изучаем таблицу настроек https://harzlabs.com/support/settings-for-3d-printers/settings-for-elegoo-mars/

Monocure3D – В таблице ищем Elegoo Mars. https://monocure3d.com.au/printer-settings/

Форум владельцев Elegoo Mars (англ. яз.) - https://www.elegoomars.com/forum/index.php


*1 Кювета или кюветка (от фр. cuvette, буквально — лохань, таз), ванночка — сосуд плоской формы, имеющий ребристое или иным образом профилированное дно и носик в одном из углов. Предназначена для химической обработки плоских предметов.


Антон Турсуков,
Специалист по 3D-печати в компании "Цветной мир"

                                                                                                                                                    © А. Турсуков, 2020
