Интраоральные и лабораторные 3D-сканеры: преимущества и разновидности

Современное лечение и протезирование зубов существенно отличается от того, что было еще десятилетие назад. Каждый год появляются не только новые лекарства и более качественные и современные пломбировочные материалы, но также совершенствуются методики изготовления всевозможных зубных конструкций — коронок, протезов, мостов, элайнеров и т. д.

С развитием компьютерных технологий у стоматологов появилась возможность значительно улучшить качество своих услуг, применяя новейшие разработки в данной области. В первую очередь речь идет о внедрении в лечебный процесс трехмерного моделирования.

Технология CAD/CAM широко используется в самых разных сферах, начиная от инжиниринга и заканчивая ювелирным делом, дизайном и медициной.

Данная аббревиатура означает следующее:

• CAD – Computer-Aided Design (применение компьютерного проектирования).

• CAM – это Computer-Aided Manufacturing (использование компьютерных технологий в производстве).

В настоящее время этот способ создания будущего протеза (коронки, моста и т. д.) на основе трехмерной модели становится все более популярным и востребованным, вытесняя ручной метод изготовления. И это не удивительно, поскольку он намного более точный, быстрый и качественный.

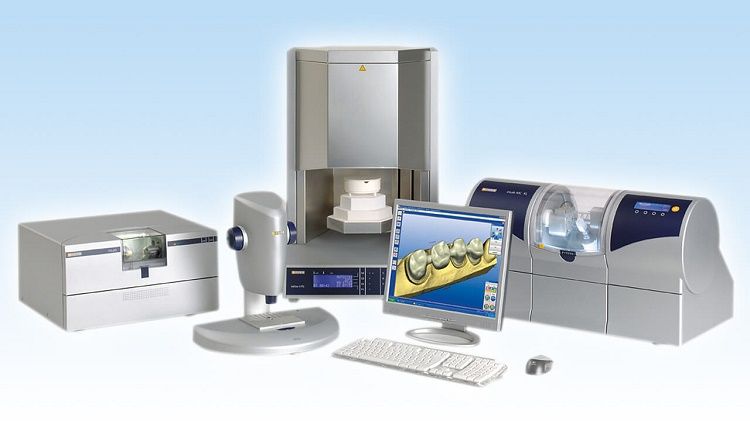

CAD/CAM-система в стоматологии

CAD/CAM-системы могут работать с различными материалами — как со всем известной керамикой, так и с диоксидом циркония и алюминия, титаном, сталью, сплавами металлов и даже пластмассой.

Сам процесс включает в себя несколько фаз:

1. Сканирование ротовой полости пациента.

2. Обработка полученной 3D-модели с помощью специальной программы.

3. Отправка данных на ЧПУ-станок с последующим автоматическим вытачиванием нужного изделия.

Изготовленные таким образом зубные коронки и протезы намного удобнее и совершеннее, чем при использовании методом литья. Они создаются с учетом всех индивидуальных особенностей клиента: строения челюсти, положения зубов, их анатомической формы, размеров и т. д., чего не всегда удавалось достичь ранее. К тому же, сама процедура занимает намного меньше времени — буквально 1 посещение, без необходимости прохождения неприятной процедуры снятия слепков. По технологии CAD/CAM эту функцию берет на себя интраоральный 3D-сканер. Для многих пациентов такая альтернатива стала единственно возможной, поскольку создание оттисков могло вызывать сильнейший дискомфорт. Помимо этого, приходилось ожидать по нескольку дней, когда зубной техник изготовит коронки, и ходить с препарированными зубами, что само по себе не очень приятно. С появлением CAD/CAM все эти сложности ушли в прошлое.

Следует также отметить, что автоматическое вытачивание коронок по компьютерной трехмерной модели помогает избежать любых неточностей в изготовлении, каких-либо деформаций в процессе, усадки после и тому подобных проблем. Программа сама рассчитывает все нужные параметры работы электронного фрезера и делает это безупречно. В итоге получается именно то изделие (по форме, цвету, размерам и пропорциям), которое идеально подойдет пациенту и врачу не придется что-то подгонять и переделывать, как нередко бывало до этого.

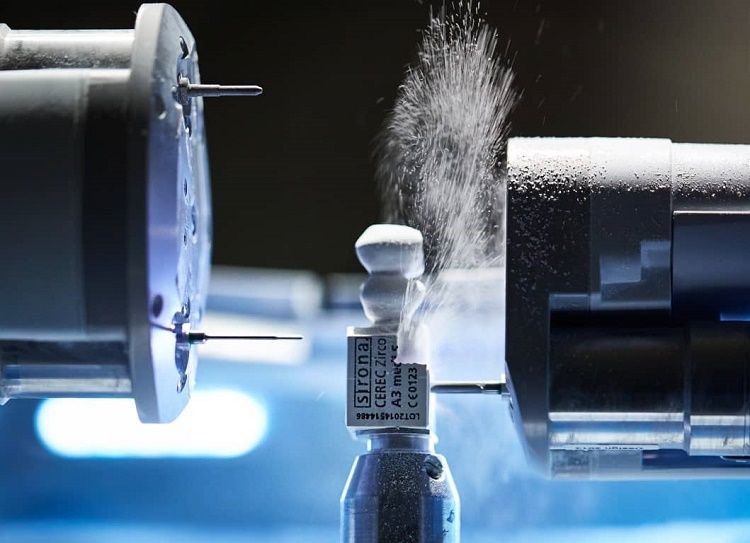

Вытачивание зубного моста на фрезерном станке

Компьютерное моделирование помогает не только создавать анатомически точные модели зубных протезов, коронок и т. п., но и прогнозировать их дальнейшее использование. Нередко сейчас в дополнение к аббревиатуре CAD/CAM можно увидеть еще одну — CAE (Computer-Aided Engineering) – программа инженерного анализа изделия, которая позволяет оценить надежность конструкции при нагрузке.

В любом случае, использование 3D-модели — это самый технически совершенный способ для создания анатомически подходящего протеза, который может предложить современная стоматология. И неотъемлемыми инструментами для его реализации являются интраоральные и лабораторные 3D-сканеры.

Интраоральные сканеры

Как уже упоминалось выше, для создания трехмерной модели зубного ряда необходимо использовать 3D-сканер. Данные можно «снимать» как с готовых слепков (лабораторные сканеры), так и непосредственно с ротовой полости пациента, напрямую. Последний вариант наиболее предпочтителен за исключением тех случаев, когда имеются какие-либо трудности с прохождением луча (труднодоступные места). Делается это с помощью интраоральных 3D-сканеров, которые помогают получить все необходимые замеры для построения трехмерной модели в считанные минуты. Человек при этом не подвергается каким-либо неприятным воздействиям — процедура абсолютно безболезненна.

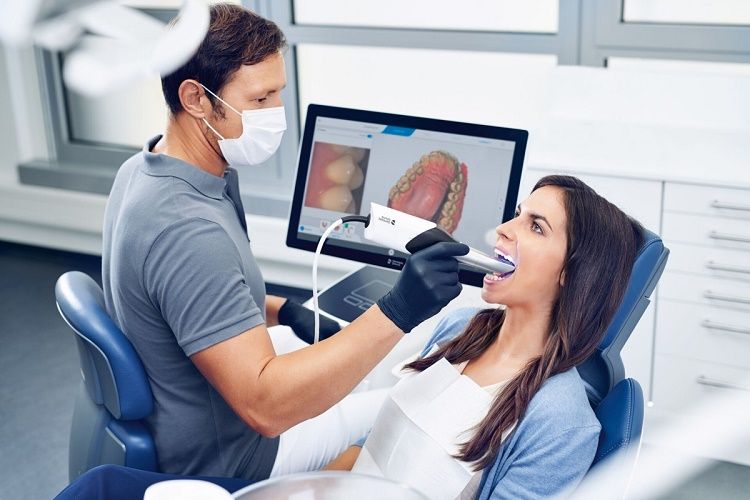

Применение интраорального 3D-сканера

До изобретения и внедрения интраоральных сканеров в медицинскую практику, оттиски зубов приходилось получать с помощью застывающей пластичной массы, которая доставляла пациентам массу неудобств. К тому же, в дальнейшем материал мог давать небольшую усадку, деформироваться, что влияло на точность воспроизведения зубных протезов. И впоследствии их приходилось по нескольку раз примерять и подгонять. 3D-сканирование же позволяет получить максимально детализированную картинку — цифровой слепок, без каких-либо искажений.

Первоначально все интраоральные сканеры были закрытого типа, то есть, могли взаимодействовать только с фрезерными станками той же марки. Сейчас же сделанные с их помощью снимки можно использовать на любых устройствах, без ограничений. Это дает возможность индивидуально подбирать оборудование как для сканирования, так и для изготовления будущих коронок.

Как они работают

Интраоральные сканеры достаточно компактны и легки по весу и также просты в применении, несмотря на всю свою техническую сложность.

Врач-стоматолог направляет луч света на каждый зуб (или же на тот участок челюсти, который нужен) и тот, отражаясь, передает данные на экран монитора, где в реальном времени выстраивается объемное 3D-изображение. Трансформация потокового сигнала в картинку происходит благодаря специальному ПО, которое сначала выстраивает на основе полученных данных облако точек, а потом создает из них трехмерную модель. Преимущества такого изображения еще и в том, что им можно управлять: детализировать, крутить в разные стороны, видоизменять, выделять отдельные части и т. д. Все это заметно облегчает задачу специалистов, позволяя сразу же создавать нужную конструкцию и отправлять ее в работу. И уже на втором посещении клиент сможет получить то, за чем пришел.

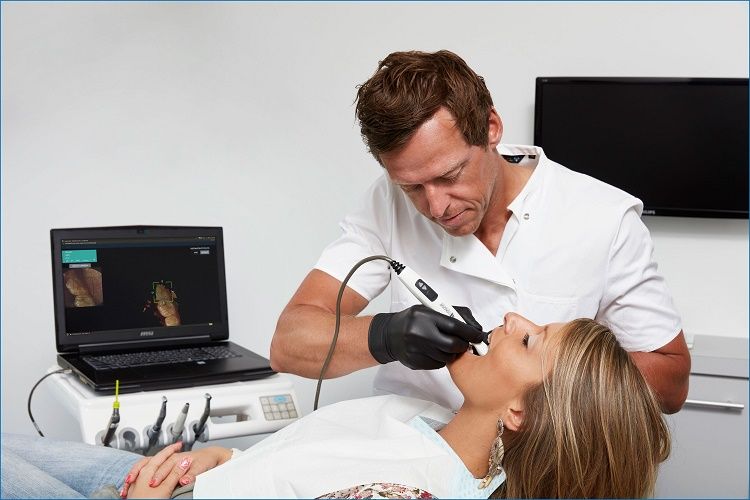

Процедура 3D-сканирования абсолютно безболезненна для пациента

Интраоральные сканеры могут быть полезны не только врачам-ортопедам, но также хирургам, ортодонтам и терапевтам. На основе полученного 3D-изображения можно изготовить вкладки, коронки, мосты, протезы, элайнеры, выполнить качественные реставрации, устанавливать виниры и т.д.

Данных 3D-устройств на рынке представлено довольно много — разных марок и моделей, но мы отобрали для разбора самые качественные, достаточно доступные по цене и хорошо зарекомендовавшие себя в деле.

Интраоральный 3D-сканер Medit i500

Medit i500

Технические характеристики

• Компания-производитель: Medit, Южная Корея.

• Технология: 3D-in-motion, полноцветная потоковая.

• Размеры: наконечник: 18x15.2 мм; общая длина: 266 мм.

• Интерфейс подключения: USB 3.0

• Формат файлов: STL.

• Вес (без упаковки): 276 г.

Medit i500 является одним из лучших в своем сегменте.

Преимущества:

• Укомплектован 2-мя камерами, которые моментально «схватывают» картинку благодаря высокому разрешению.

• Интеллектуальный алгоритм сканирования позволяет делать снимки непрерывно, точно передавая структуру зубов и окружающих мягких тканей.

• Есть возможность передачи цвета во всем многообразии оттенков.

• Наличие профессионального ПО, которое позволяет не только максимально упростить работу врача-стоматолога, но и качественно обработать полученные данные, произвести анализ прикуса и его исправление при необходимости, а также многое другое.

• Относится к открытому типу 3D-сканеров, что дает возможность выполнять экспорт файлов и их обработку в любых ПО.

• Имеет легкий вес и компактные размеры, что обеспечивает комфорт при проведении сканирования.

• Работает без порошков и спреев.

Интраоральный 3D-сканер 3Shape TRIOS 3 Basic Pod

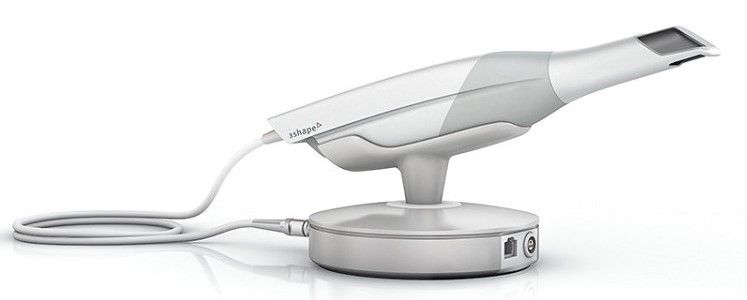

3Shape TRIOS 3 Basic Pod

Технические характеристики

• Компания-производитель: 3Shape, Дания.

• Технология сканирования: TRIOS 3.

• Точность сканирования: 4,5 +, 0,9 мкм.

• Размеры: 42x274х120 мм.

• Интерфейс подключения: USB 3.0

• Формат файлов: DCM, STL.

• Вес (без упаковки): 373 г без подставки.

TRIOS 3 Basic Pod – компактный и при этом очень технически оснащенный интраоральный 3D-сканер.

Преимущества:

• Высокая быстрота и точность сканирования.

• Эргономичный дизайн и легкость.

• Профессионально ПО с понятным интерфейсом и множеством опций.

• Совместимость с любым компьютером или ноутбуком (через USB-порт).

• Передача цветной картинки.

В комплект поставки, помимо всего необходимого для работы устройства, также включены 5 съемных наконечников, которые можно автоклавировать, специальная подставка и набор для цветовой калибровки.

Интраоральный 3D-сканер Planmeca Emerald

Planmeca Emerald

Технические характеристики

• Компания-производитель: Planmeca Oy, Финляндия.

• Технология сканирования: проецируемая триангуляция, где задействованы 3 лазерных луча — красный, синий, зеленый.

• Точность сканирования: 10 мкм.

• Размеры: 41x45x249 мм.

• Интерфейс подключения: USB 3.0.

• Формат файлов: STL, PLY.

• Вес (без упаковки): 235 г.

Маленький, легкий и сверхбыстрый интраоральный сканер Planmeca Emerald отличается новейшей технологией сканирования и обработки данных.

Преимущества:

• Высокая скорость и точность работы: получить детализированное 3D-изображение всей челюсти можно всего за пару минут.

• Современный внешний вид и легкость: благодаря эргономичному дизайну и высоким эстетическим свойствам, 3D-сканером не только удобно удобно, но и приятно пользоваться.

• Защита от запотевания: данная функция исключает какие-либо помехи в работе устройства.

• Точная передача цвета: камеры с высоким разрешением позволяют получать объемную картинку со всеми оттенками и использовать это для реалистичного моделирования будущих реставраций и коронок.

• 2 вида автоклавируемых насадок: одна — стандартная, вторая — более тонкая, для работы с маленькими пациентами, а также для лучшего отображения труднодоступных мест (задние зубы, межзубные пространства и т. д.).

• Возможность импорта и экспорта полученных файлов: 3D-модели переводятся в формат STL и PLY, что позволяет легко обмениваться ими при необходимости без каких-либо сложностей и задействования сторонних сервисов.

• Вариативность использования: может управляться с помощью педали.

Интраоральный 3D-сканер 3Shape TRIOS 3 Pod

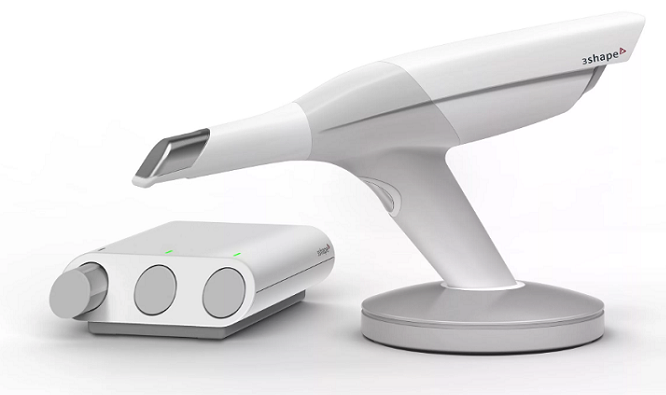

3Shape TRIOS 3 Pod

Технические характеристики

• Компания-производитель: 3Shape.

• Технология сканирования: TRIOS 3.

• Точность сканирования: 4,5 ± 0,9 мкм.

• Размеры: 42x274х120 мм.

• Интерфейс подключения: USB 3.0

• Формат файлов: DCM, STL.

• Вес (без упаковки): 373 г. (без подставки).

Качественный интраоральный 3D-сканер, способный получать точные цифровые слепки всех зубов, без искажений и потери четкости изображения.

Преимущества

• Эффективность: в каком бы положении ни находился пациент (прямо или в наклоне), сканер безошибочно передаст все детали зубного ряда, даже жевательных зубов.

• Запатентованная технология сверхбыстрого сканирования обеспечивает получение точных снимков за кратчайшие сроки: получить цифровой оттиск всей челюсти можно буквально за несколько минут.

• Легкость в управлении: интуитивно понятный интерфейс и эргономичный дизайн сканера делают его очень удобным в использовании.

• Открытая система обмена файлов: панорамную 3D-модель легко экспортировать для дальнейшего использования другим специалистам — ортодонтам, терапевтам, ортопедам даже сторонней лаборатории.

• Сканирование без порошка: чтобы получить качественную картинку данному устройству не требуется применение матирующего порошка, что делает весь процесс более комфортным и простым.

3Shape TRIOS 3 Pod отличается от 3Shape TRIOS 3 Basic Pod, который мы рассматривали выше, большим количеством опций и максимальной детализацией сканируемого объекта.

Среди его несомненных плюсов:

• Высокое качество разрешения: у сканера имеется опция по распознаванию и передачи цвета зубов, что упрощает работу врача по подбору нужного оттенка для реставраций, коронки или винира.

• Функция «Patient Specific Motion»: дает возможность записывать движение челюсти пациента.

• Визуализатор ортодонтического лечения: помогает увидеть то, как будут выглядеть зубы после ношения брекетов или элайнеров.

• Дизайн улыбки: сканер позволяет не только получить полные данные о состоянии ротовой полости, но также спроектировать конечный результат работы по созданию красивой улыбки и наложить его на фото пациента для наглядной демонстрации.

• Возможность отслеживать изменения зубного ряда на каждом посещении благодаря функции «Patient Monitoring».

• Способность к оцифровке слепков разного типа, в том числе - из гипса или полимеров.

Лабораторные 3D-сканеры

Кроме интраоральных, существуют также и другая разновидность стоматологических 3D-сканеров. Их называют лабораторными, так как они делают снимки не с пациента, а в зуботехнической лаборатории, сканируя гипсовый оттиск, выполненный стандартным путем.

С помощью направленного структурированного света, сканер собирает облако точек — координаты объекта в пространстве, и на их основе строит 3D-модель. Все это делается устройством автоматически, без вмешательства человека. Специальное ПО проводит анализ полученных сведений и создает на экране монитора цифровое изображение.

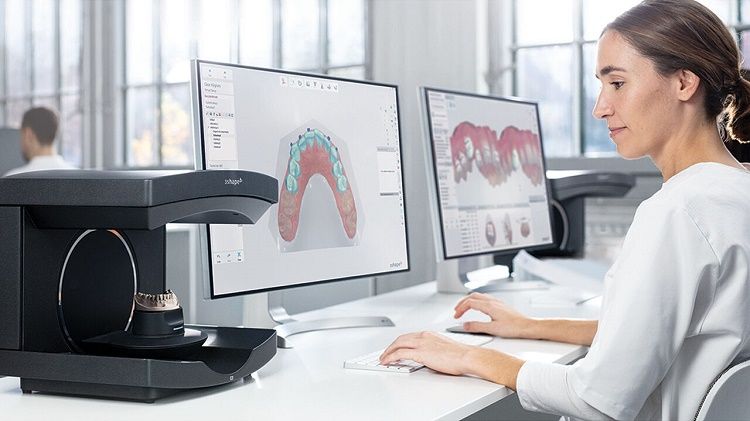

Использование лабораторных 3D-сканеров в стоматологии

Преимущество такого метода сканирования в его высокой точности. Поскольку в этом случае условия достаточно благоприятны: хорошее освещение, полный доступ ко всем участкам объекта, его неподвижность, то и качество снимков получается отменным. Каждая деталь передается максимально достоверно, без искажений. Правда, гипсовые слепки не дают информации о реальном цвете зубов, поэтому подбирать нужный цвет и оттенок протеза или реставрации будет непосредственно врач. Однако, у большинства лабораторных 3D-сканеров есть функции, позволяющие произвести любую цветокоррекцию изображения и другие опции, с помощью которых можно «дорабатывать» 3D-модель в соответствии с поставленной задачей.

Лабораторные 3D-сканеры, как и интраоральные, помогают заметно повысить качество стоматологических услуг, и сейчас уже ни одна хорошая клиника не обходится без подобного оборудования. Если вы задумываетесь о покупке такого устройства или замене устаревшего/вышедшего из строя 3D-сканера, то обратите внимание на те модели, о которых речь пойдет ниже.

Лабораторный 3D-сканер Shining 3D AutoScan-DS300

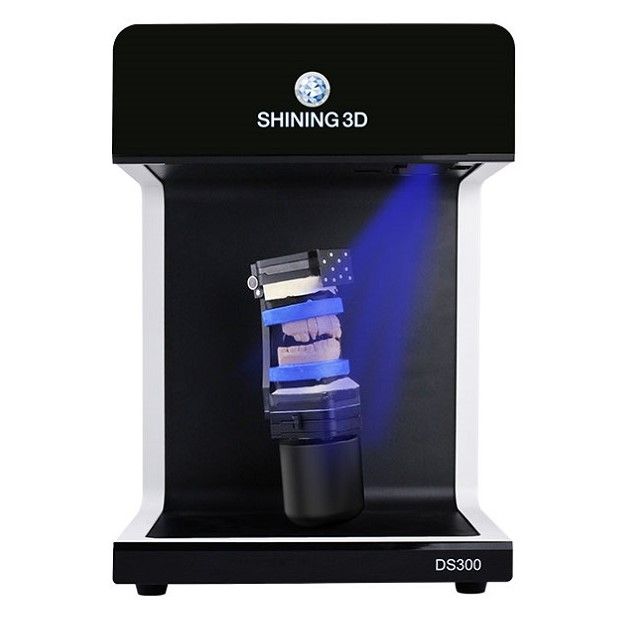

Shining 3D AutoScan-DS300

Технические характеристики:

• Компания-производитель: Shining 3D, Китай.

• Технология сканирования: структурированный голубой свет.

• Точность сканирования: < 10 мкр.

• Камера: 3.0 Mп.

• Интерфейс подключения: USB 3.0

• Формат файлов STL, OBJ.

• Вес 26 кг.

• Размеры: 500x356x320 мм.


Универсальный лабораторный 3D-сканер с высокой точностью сканирования, способный за счет использования голубого света оцифровывать даже бликующие поверхности, в том числе металлические и восковые изделия, а также зубные слепки всех видов.

Преимущества:

• Быстрота сканирования и анализа данных.

• Наличие 2-х камер высокого разрешения (3 Мп).

• Возможность сканирования модели в артикуляторе.

• ПО с удобным интерфейсом и возможностью конвертации данных в виртуальный артикулятор.

• Компактные размеры и стильный дизайн.

• Полная передача текстуры объекта и всех оттенков цвета.

• Сканирование без применения порошка.

• Работает в заданном режиме, настройка и калибровка устройства производятся автоматически.

• Большая область сканирования.

• Высокая степень детализации.

Лабораторный 3D-сканер AutoScan DS-EX PRO

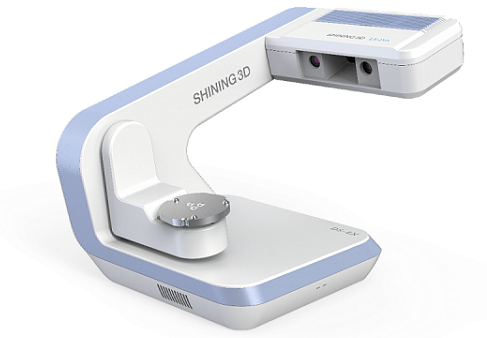

AutoScan DS-EX PRO

Технические характеристики:

• Компания-производитель: Shining 3D, Китай.

• Технология сканирования: структурированный свет.

• Точность сканирования: до 10 мкр.

• Камера: 1.3 Mp.

• Интерфейс подключения: USB 3.0

• Формат файлов STL, OBJ.

• Вес 5 кг.

• Размеры (без упаковки): 260х270х420 мм.

Достаточно бюджетный, очень простой в использовании, компактный и надежный 3D-сканер.

Преимущества:

• Совместимость с практически любой CAD/CAM–системой открытого типа, а также с артикуляторами различных марок.

• Есть опция как цветного, так и черно-белого сканирования.

• Работает без применения порошка.

• Передает текстуру сканируемого объекта.

• Оцифровывает любые оттиски, штампы, модели (как гипсовые, так и восковые), в том числе в артикуляторе и т.д.

• Может работать даже при плохой освещенности и с отражающими поверхностями.

• Очень компактные размеры и небольшой вес (всего 5 кг).

• ПО Autoscan DS-EX PRO представлено на русском языке и имеет функцию выбора пользовательского интерфейса: для лабораторий и клиник (упрощенный вариант). Кроме того, оно полностью интегрировано в Exocad, благодаря чему нет потерь качества картинки при ее конвертации.

• В комплект входят множество всевозможных держателей для штампиков, слепков, переходник, подставки для разных видов сканирования, пластилин для крепления, салфетка для оптики, кабели, калибровочная панель и т. д.

• Верхняя часть сканера снимается, благодаря чему ее можно при желании заменить на обновленный вариант.

• Функция быстрого сканирования прикуса позволяет оцифровать слепок без вращения.

Стоит ли покупать 3D-сканер в стоматологию?

Современные технологии значительно облегчают и упрощают любые технологические процессы, а в такой области как стоматология это особенно заметно. Любые виды коронок, мостов, протезов и других зубных конструкций, созданные при участии 3D-сканера, получаются намного точнее и совершеннее, чем при стандартном способе изготовления путем снятия слепков.

Рано или поздно старые методы работы станут непродуктивными, а потому те компании, которые хотят идти в ногу со временем и пользоваться доверием своих клиентов, стараются по максимуму применять новейшие технические разработки. Только так можно сохранить конкурентоспособность и повысить качество своих услуг.

Лабораторные и интраоральные сканеры — это оборудование, которое делает работу врача-стоматолога намного более комфортной и эффективной. Возможности трехмерного моделирования позволяют проводить различные манипуляции с полученной моделью и добиваться идеального результата, который не придется впоследствии переделывать. Это экономит и время врача, и деньги клиентов.

Тем, кто не может определиться с выбором подходящей модели дентального 3D-сканера, наши специалисты подскажут, в чем «плюсы» и «минусы» каждого из представленных у нас устройств, а также дадут подробные разъяснения по всем остальным вопросам, касающимся оплаты и доставки. Для этого можно заполнить специальную форму на нашем сайте, либо связаться с нами по одному из указанных контактов.
