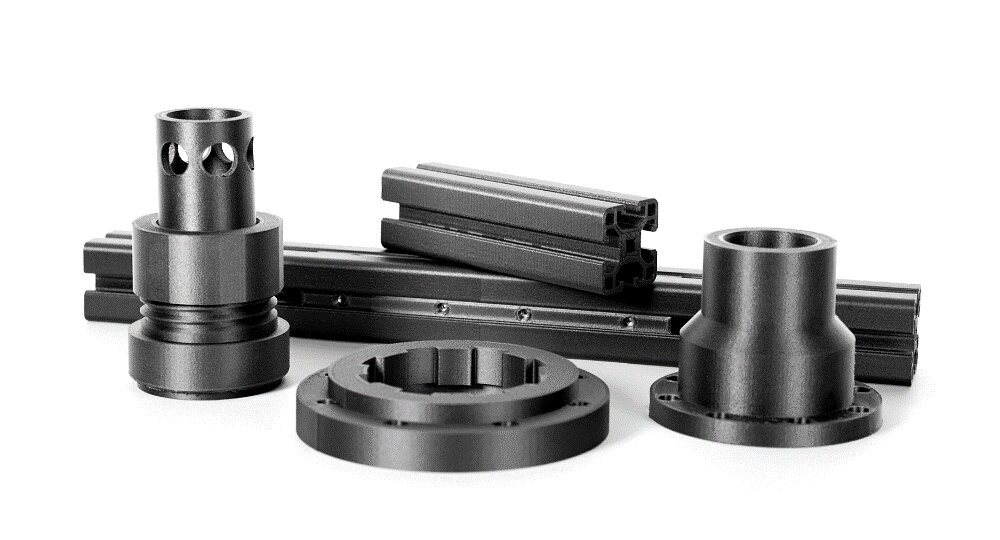

На сегодняшний день FDM-печать нашла активное применение в области промышленного производства. Наиболее распространенные материалы ABS и PLA хорошо подходят для создания прототипов и демонстрационных макетов, и с печатью данными материалами справится любой современный 3D-принтер. Но если речь идет о создании функциональных изделий, рассчитанных под рабочие нагрузки, то для печати подобных моделей понадобятся инженерные пластики с повышенными требованиями к физическим, химическим и термальным нагрузкам. Для работы с инженерными пластиками требуются профессиональные 3D-принтеры, о выборе которых поговорим в данной статье.
Принтеры Raise3D
Серия Raise3D Pro2

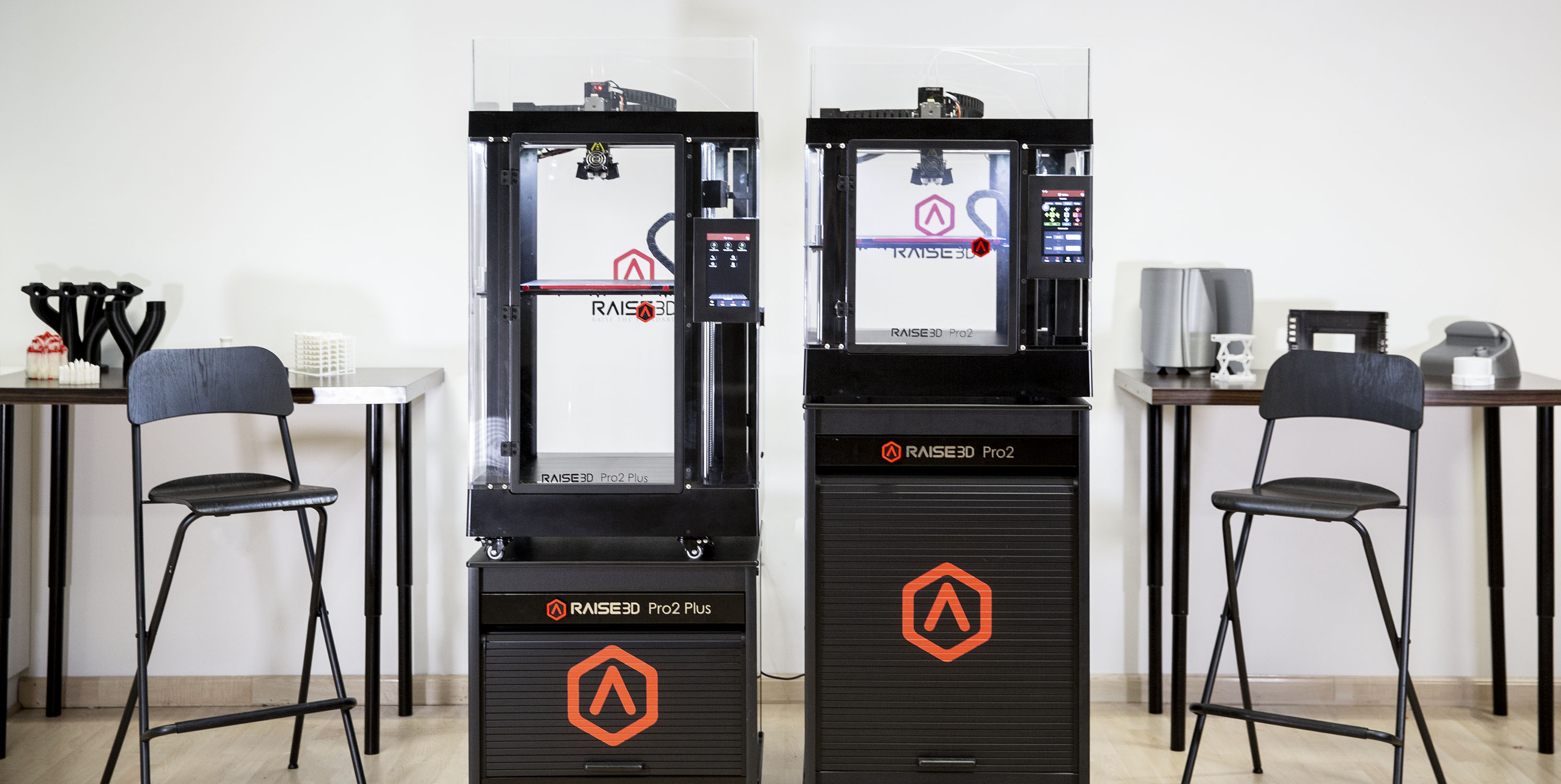

Серия Raise3D Pro2 представлена двумя моделями: Pro2 и Pro2 Plus. Единственное существенное отличие у двух моделей – это область построения: в Pro2 составляет 305х305х300мм, в Pro2 Plus – 305х305х605мм.
Обязательным условием для печати инженерными пластиками является возможность работы в высоких температурных режимах. Поэтому принтеры серии Raise3D Pro2 оснащены закрытым корпусом со съемным куполом, столом с подогревом до 1100 и двойным экструдером с рабочими температурами до 3000, что позволяет печатать такими пластиками как нейлон, карбон, полистирол, поликарбонат, конструкционный полиамид и др.

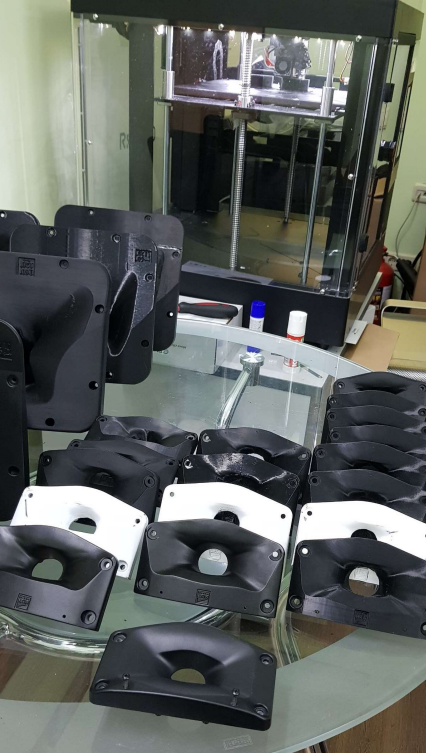

Производство рупоров для акустических систем на Pro2
Парные экструдеры Pro2 и Pro2 Plus позволяют создавать инженерные модели сложной формы с использованием растворимых поддержек из PVA и HIPS.

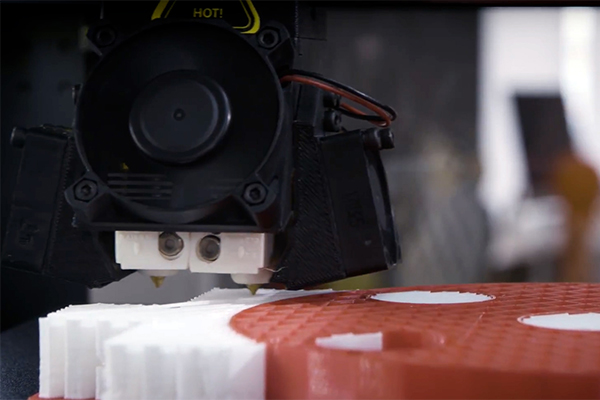

Пример печати на Pro2 с поддержками из HIPS
В серии принтеров Raise3D Pro2 установлены HEPA-фильтры, которые защищают не только от микрочастиц полимера, но и от испарений токсичных пластиков. Поэтому Pro2 и Pro2 Plus подходят для работы не только в производственном помещении, но и дома, в офисе и образовательных учреждениях.

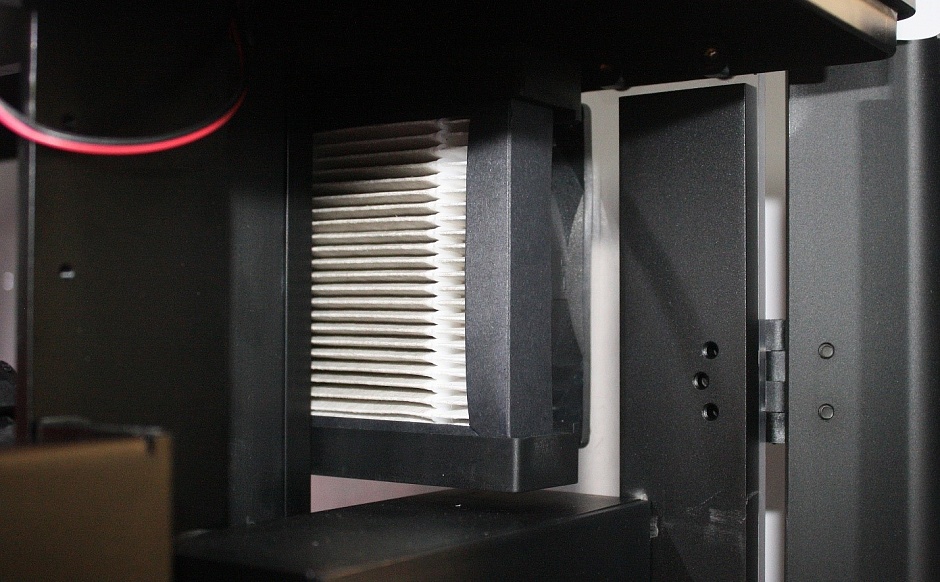

HEPA-фильтр установленный в Pro2
Pro2 и Pro2 Plus оснащены камерами, которые передают видео как на фирменный слайсер IdiaMaker, что больше подходит для контроля печати из соседнего помещения, так и на облачный сервис RaiseCloud, позволяющий отслеживать процесс печати с персональных компьютеров и мобильных устройств. Именно при печати инженерными пластиками визуальный контроль наиболее актуален, т.к. инженерные пластики в несколько раз дороже PLA и ABS, поэтому цена ошибки (особенно при крупногабаритной печати) будет весьма ощутима.

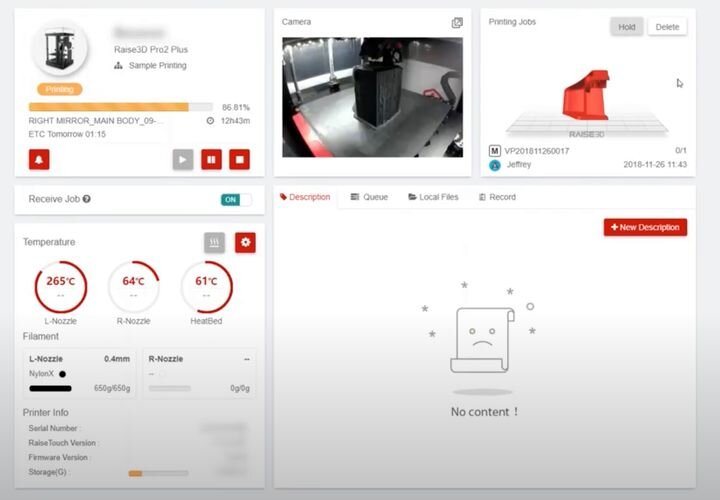

Пример удаленного контроля печати на Raise3D Pro2 Plus через RaiseCloud
Серия Raise3D E2
Принтеры серии Raise3D E2 представлены двумя моделями: E2 и E2CF.

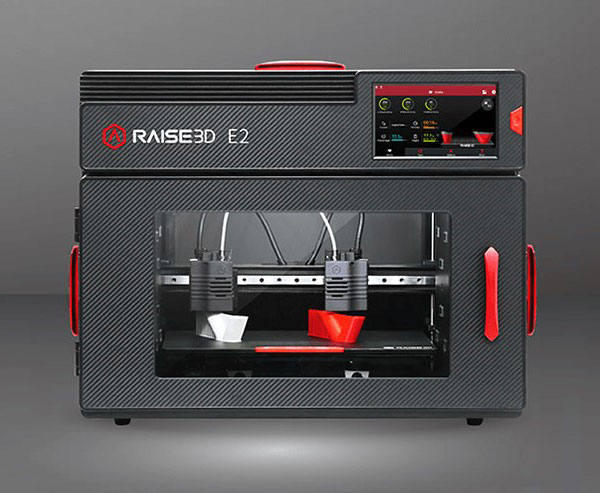

3D принтер Raise3D E2
Серия Raise3D E2 имеет много общего с Pro2: закрытый корпус, высокие температурные режимы 110/3000, HEPA-фильтры, наличие видеокамер. Область построения в E2 стала меньше – 330*240*240мм, но появился ряд полезных нововведений: встроенный BLTouch для автокалибровки, съемное гибкое покрытие стола, видеопомощник по настройке принтера.

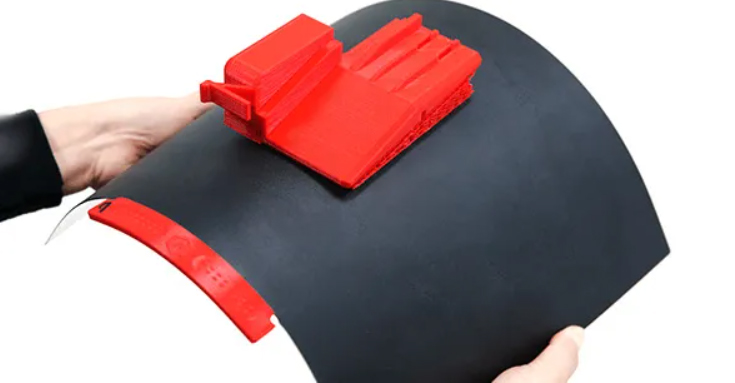

Отделение модели от гибкого покрытия E2
Но главное отличие серии E2 – это два независимых экструдера системы IDEX. Данная технология позволяет не только печатать одну модель двумя пластиками, но также добавляет новые режимы работы: дублирующий и зеркальный. Дублирующий разбивает область построения принтера на две половины, и каждый экструдер печатает на своей половине стола, благодаря чему за одно и то же время можно напечатать две модели. Зеркальный режим отличается от дублирующего тем, что вторую модель отражает в плоскости осей YZ – данный режим разработан для создания симметричных деталей.

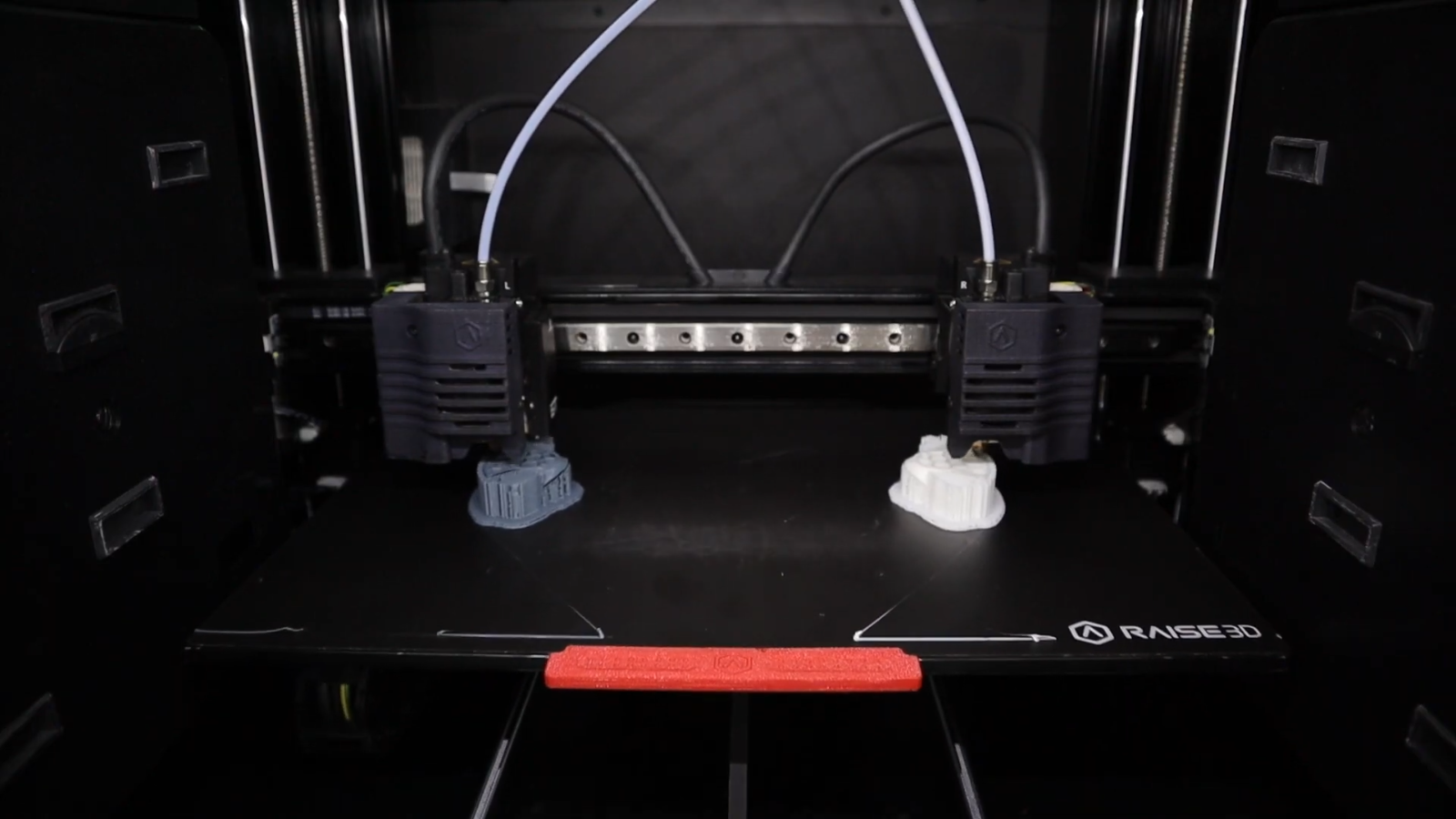

Пример печати на Raise3D E2 в зеркальном режиме
Подробный обзор Raise3D E2 смотрите на нашем КАНАЛЕ.
E2CF – это модифицированный E2, разработан для печати нейлоном армированным карбоновой нитью (PA-CF).

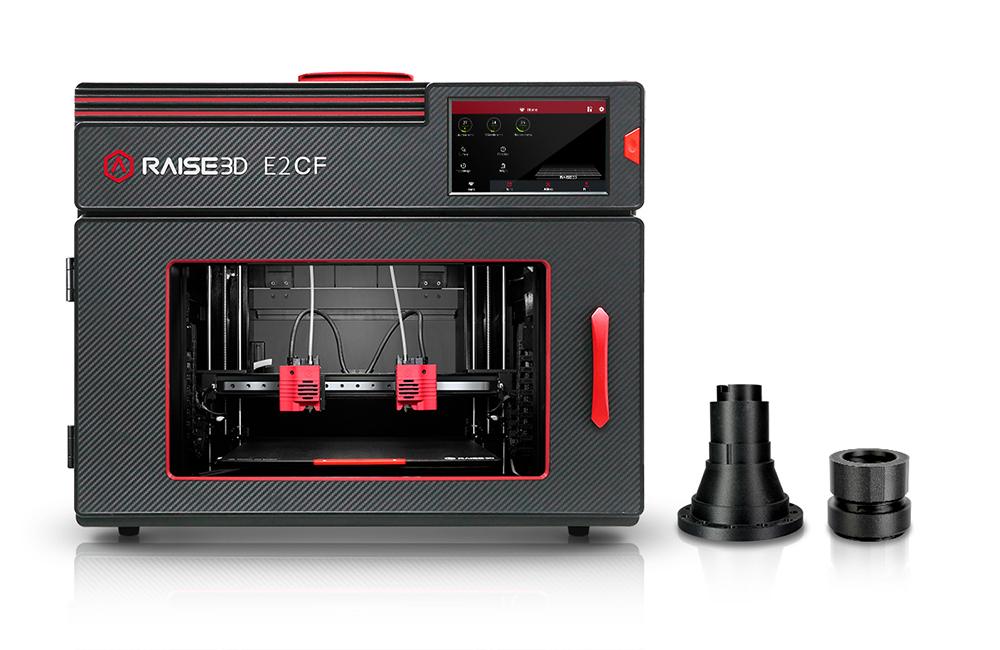

E2CF
Материал PA-CF обладает высоким пределом прочности на разрыв и высокой ударной вязкостью, поэтому из PA-CF можно изготавливать прочные, легкие и долговечные детали.

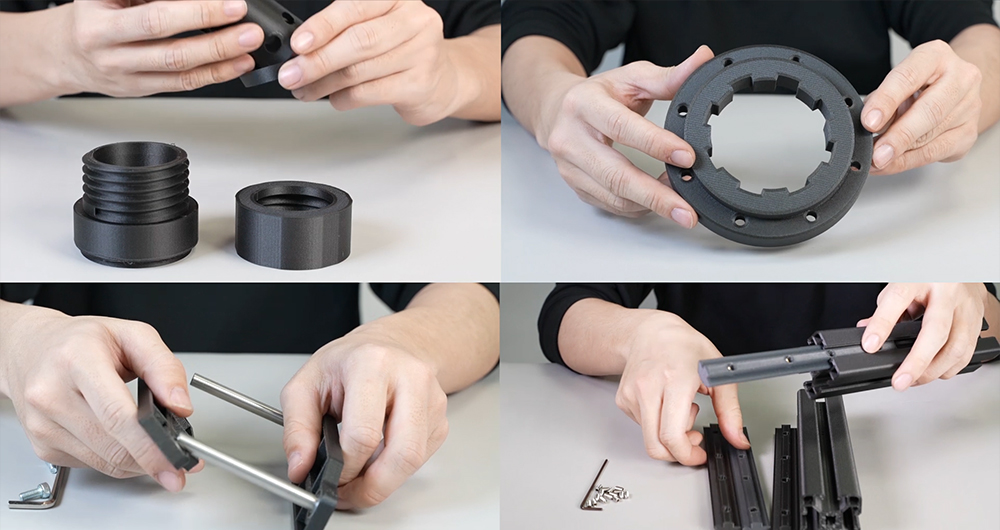

Детали из PA12 CF, напечатанные на E2CF
E2CF имеет усиленный подающий механизм, который оптимизирован под высокие рабочие нагрузки с армированными пластиками. Также для E2CF были разработаны сопла с повышенной износостойкостью для стабильной печати PA-CF. В комплекте с принтером идут автономные сушильные боксы, созданные для решения проблемы высокого влагопоглощения материала. Боксы имеют крепления для установки на корпусе принтера, что позволяет минимизировать влагопоглощение и во время печати.

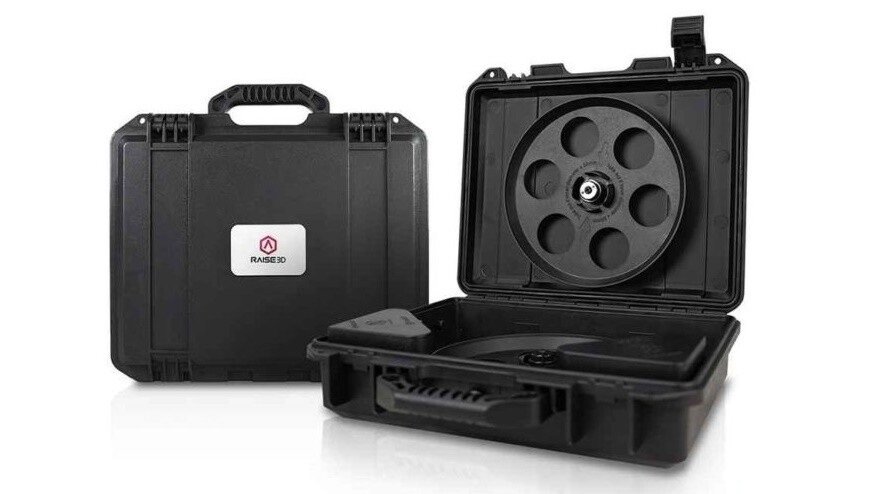

Герметичные боксы E2CF
Принтеры PICASO3D
Серия PICASO3D Designer X
Серия принтеров Designer X от компании PICASO3D представлена двумя моделями: Designer X и Designer X Pro. Область построения у принтеров одинаковая – 200х200х210мм.

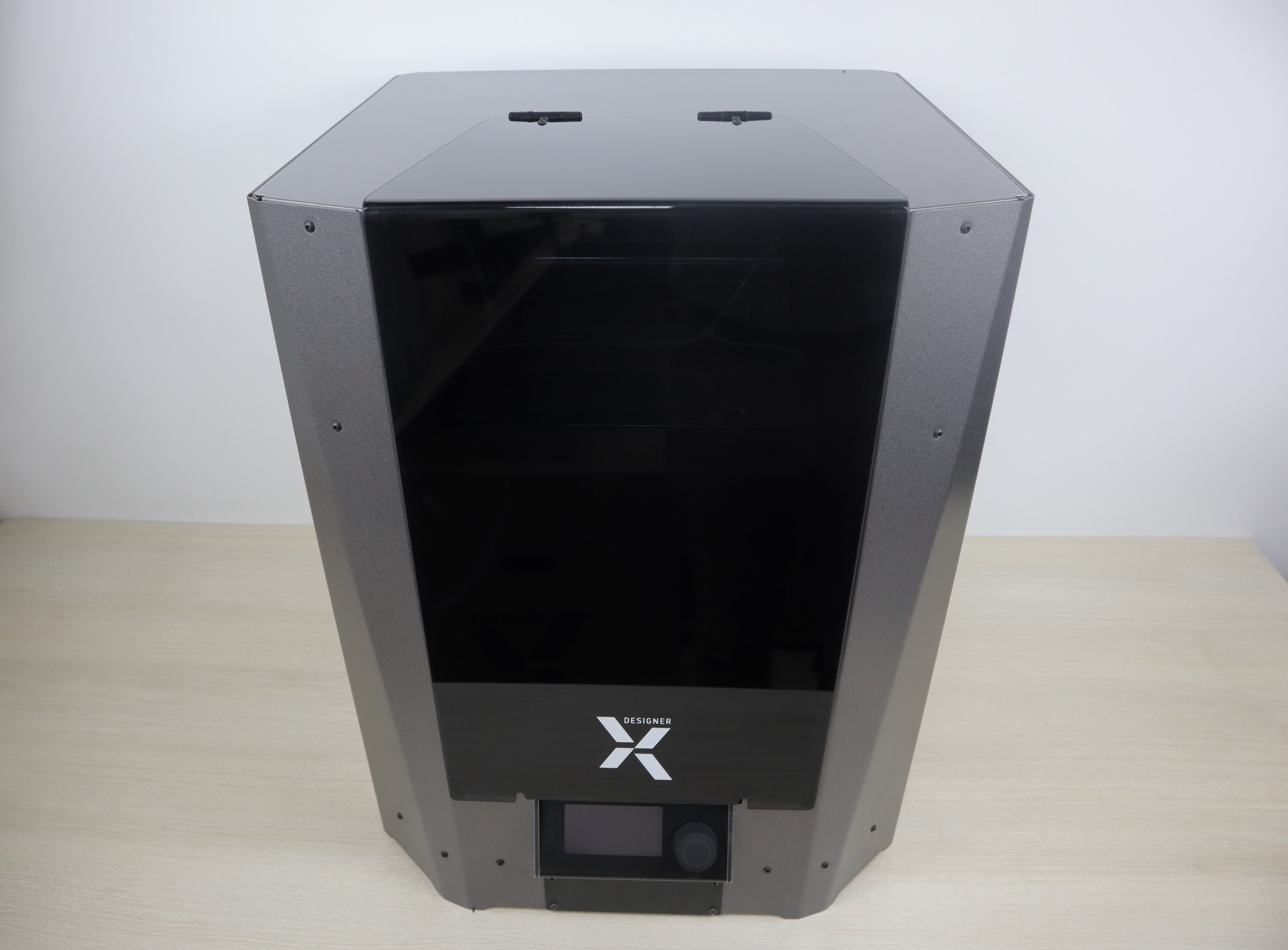

Designer X

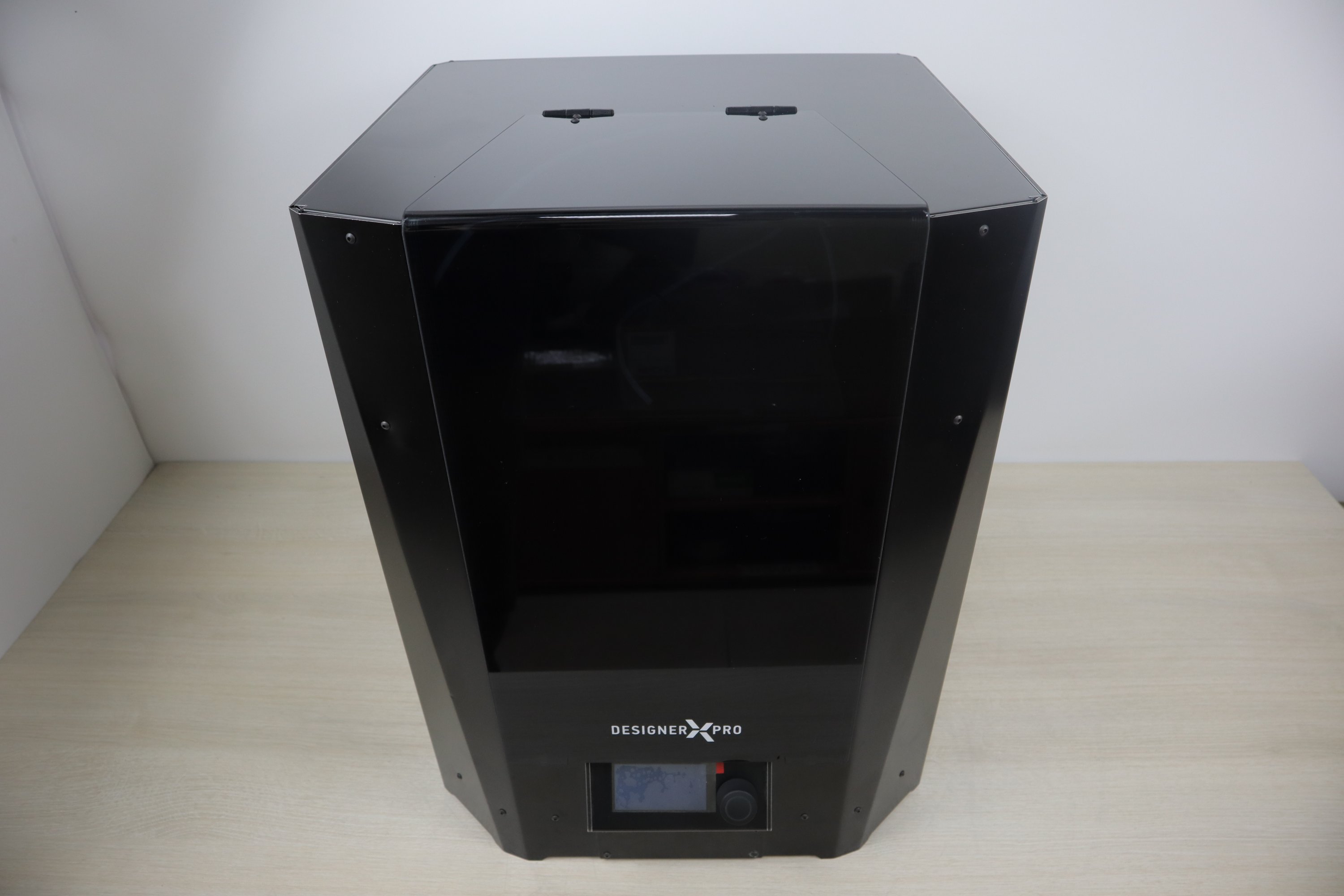

Designer X Pro

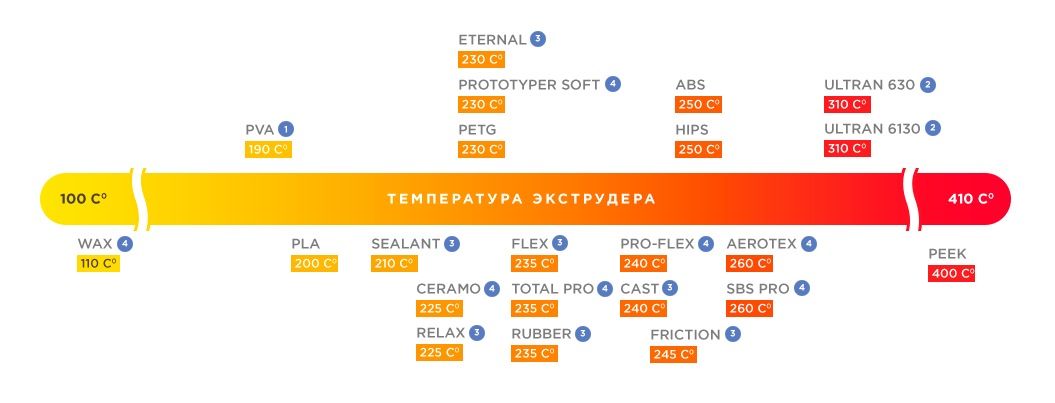

Главная особенность серии Designer X – наличие четырехсотых нагревательных блоков, рабочая температура которых достигает 4100, благодаря чему Designer X и Designer X Pro могут печатать всеми доступными на рынке инженерными пластиками, включая PEEK.
Также Designer X имеет ряд уникальных функций: встроенный энкодер системы Flow Control, позволяющий отслеживать сразу несколько типов возможных неисправностей при печати, съемная стеклянная пластина для удобного отделения модели, режим прочистки печатающей головки, сушка катушки филамента на столе, ночной режим печати с замедлением скорости и треволов и др.

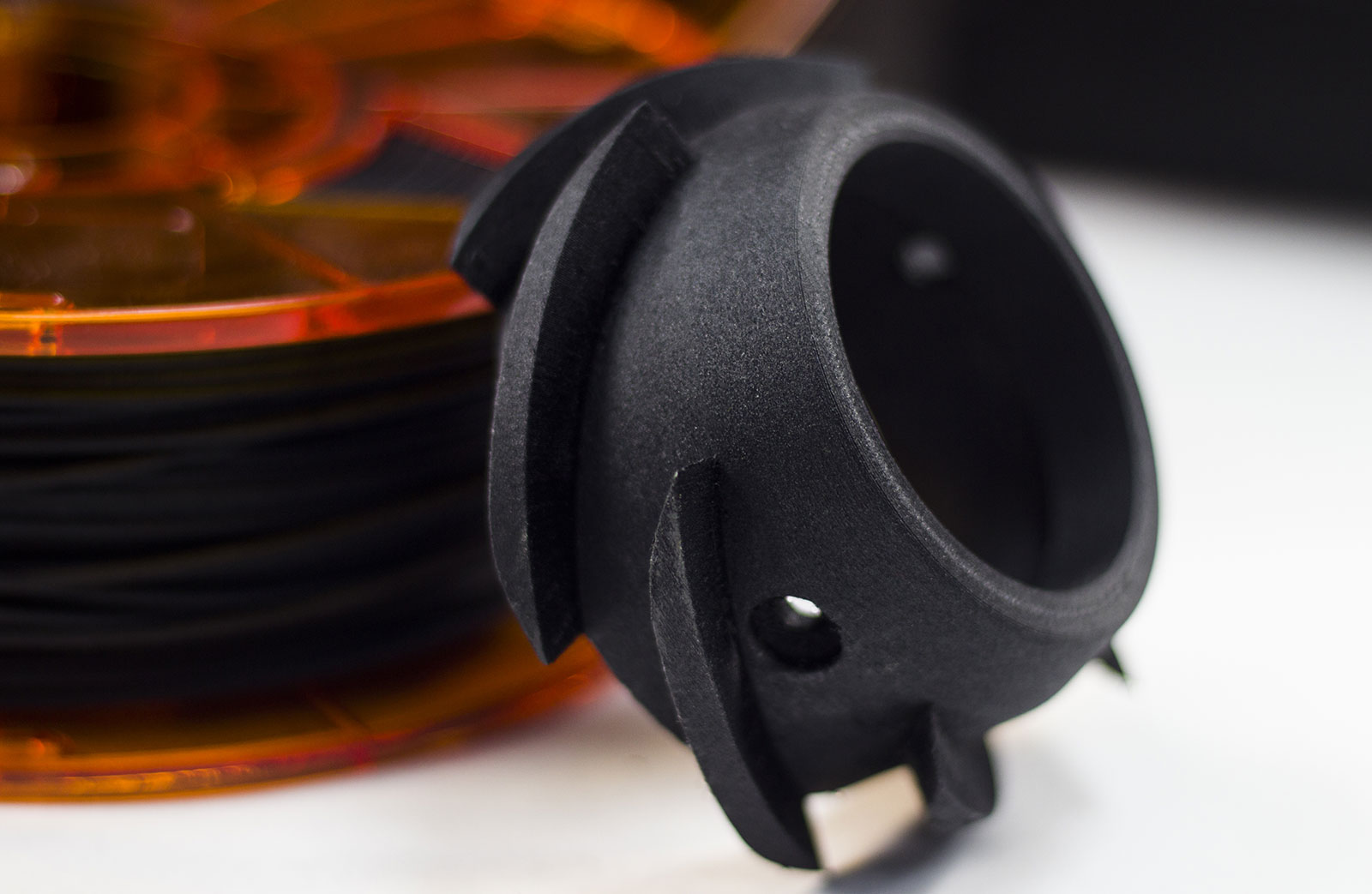

Деталь, напечатанная на Designer X из материала Ultran
Designer X Pro отличается от Designer X усиленным порталом осей XY, где используются стальные рельсовые направляющие вместо цилиндрических валов, а также наличием двойного экструдера поворотного типа JetSwitch. В технологии JetSwitch неактивное сопло не только отводится в сторону на безопасное расстояние, но и прячется в гнездо кожуха, что защищает модель от капель и нитей пластика неактивного сопла.

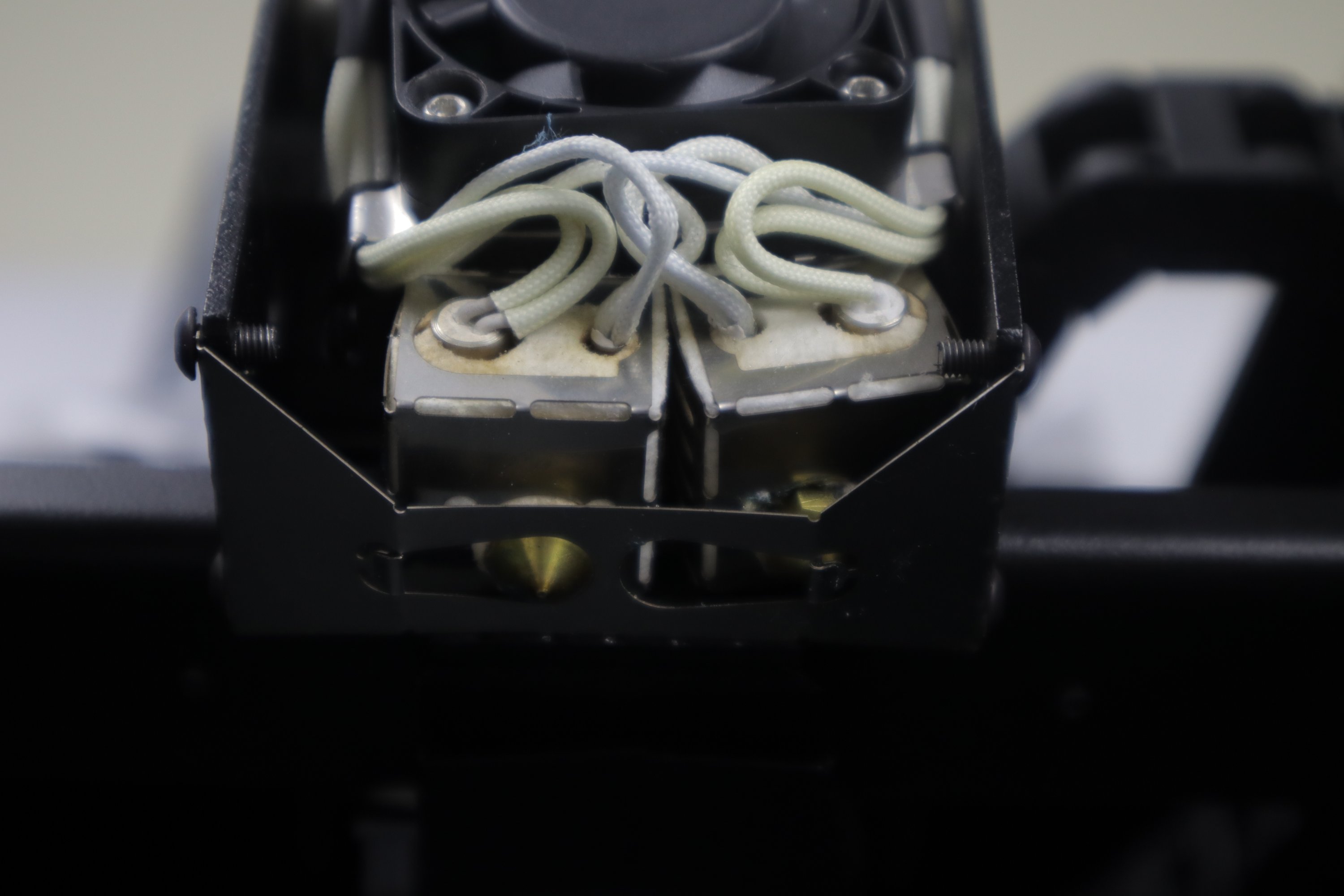

Экструдер JetSwitch

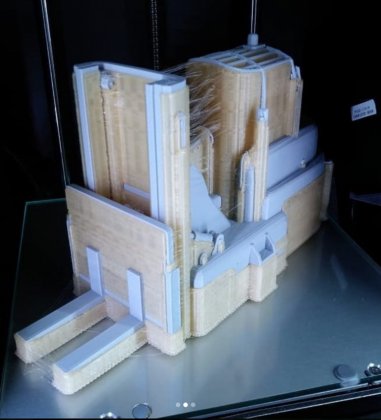

Модель напечатанная на Designer X Pro с растворимыми поддержками из PVA
Серия PICASO3D Designer XL
Серия принтеров Designer XL представлена двумя моделями: Designer XL и Designer XL Pro. Область построения у принтеров одинаковая – 360х360х610мм.

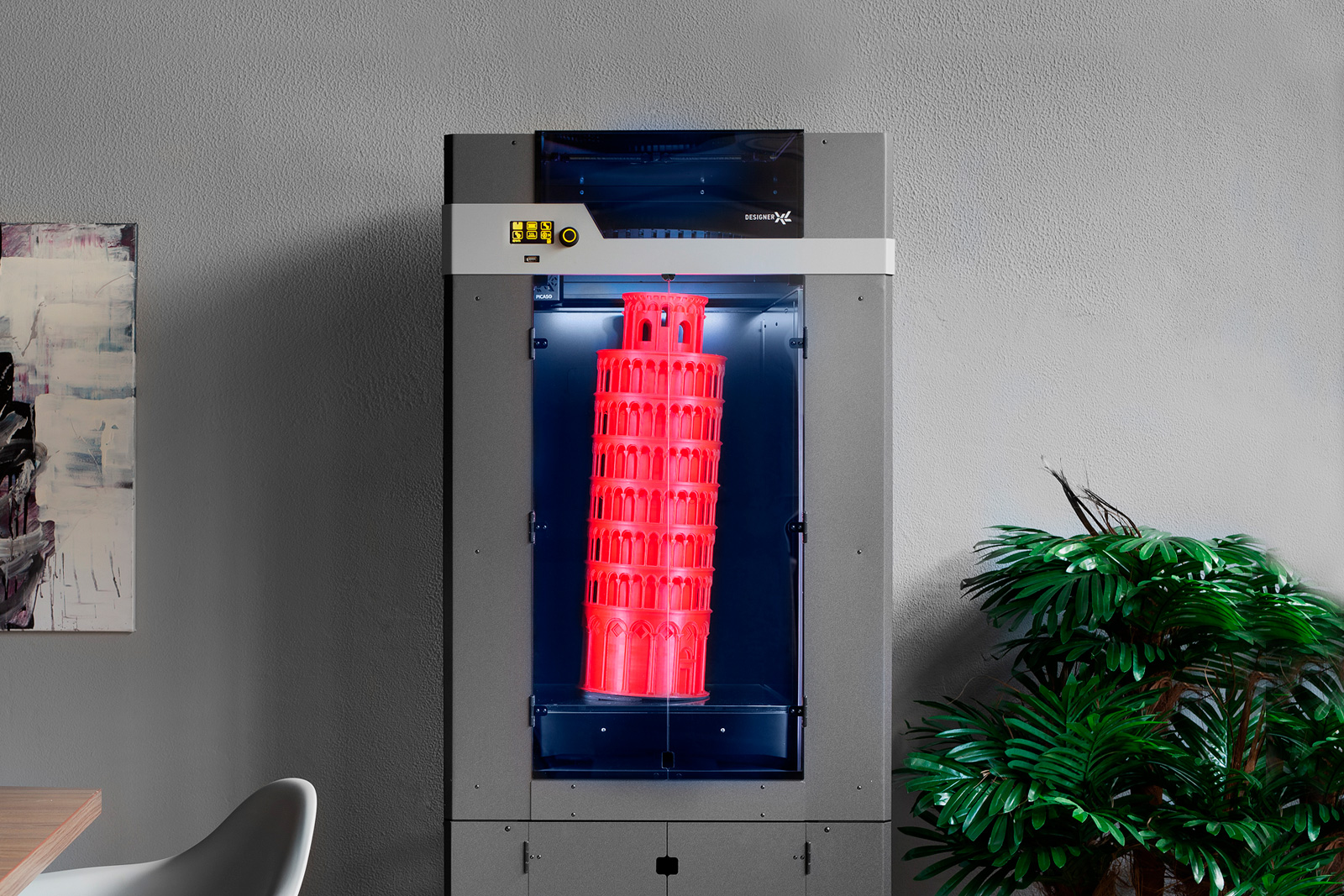

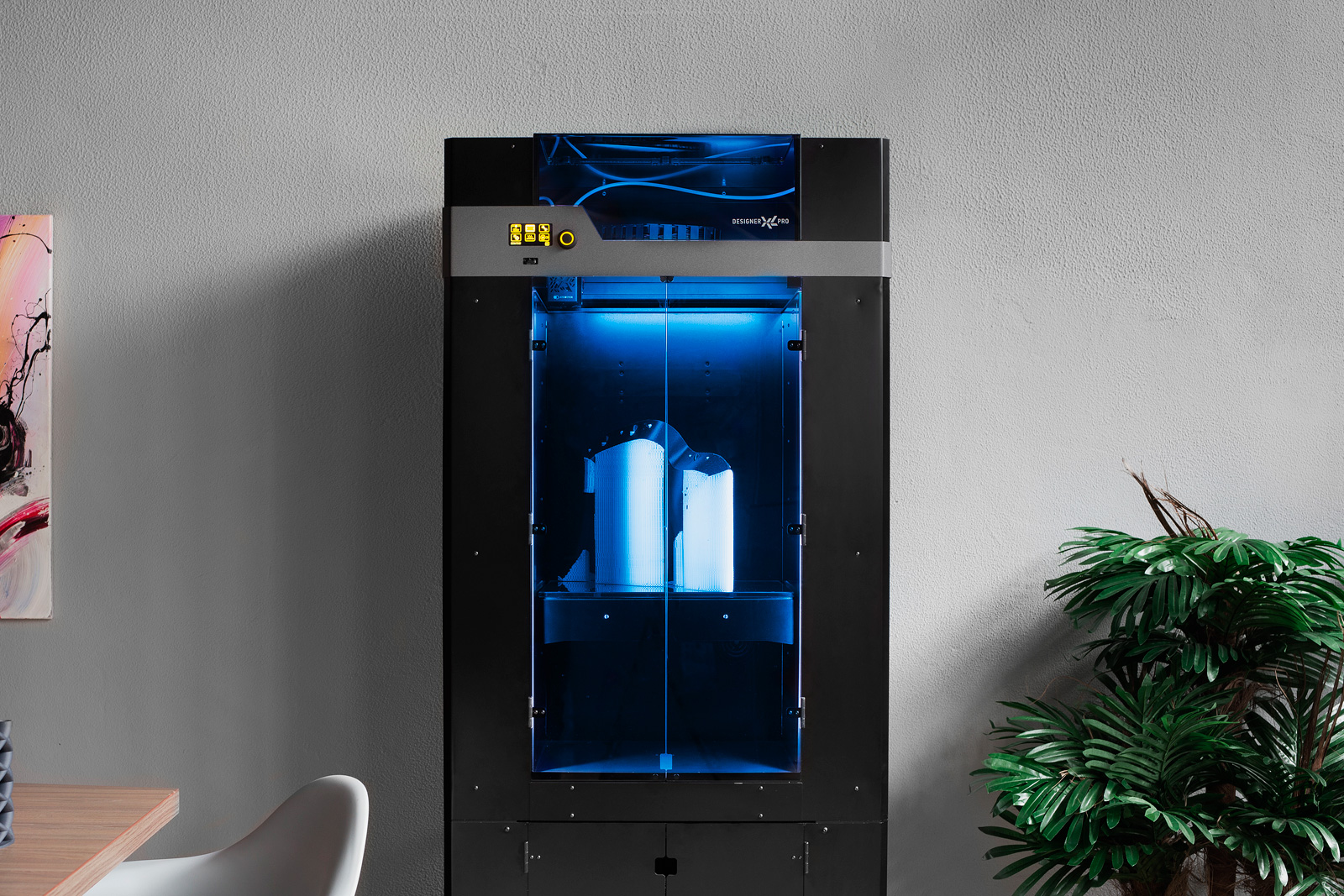

Designer XL
Designer XL Pro
Серия принтеров Designer XL является продолжением серии Designer X в форм-факторе крупногабаритной печати. В обеих моделях также используются четырехсотые нагревательные блоки и также они имеют разделение на одноэкструдерное (Designer XL) и двухэкструдерное (Designer XL Pro) исполнение.

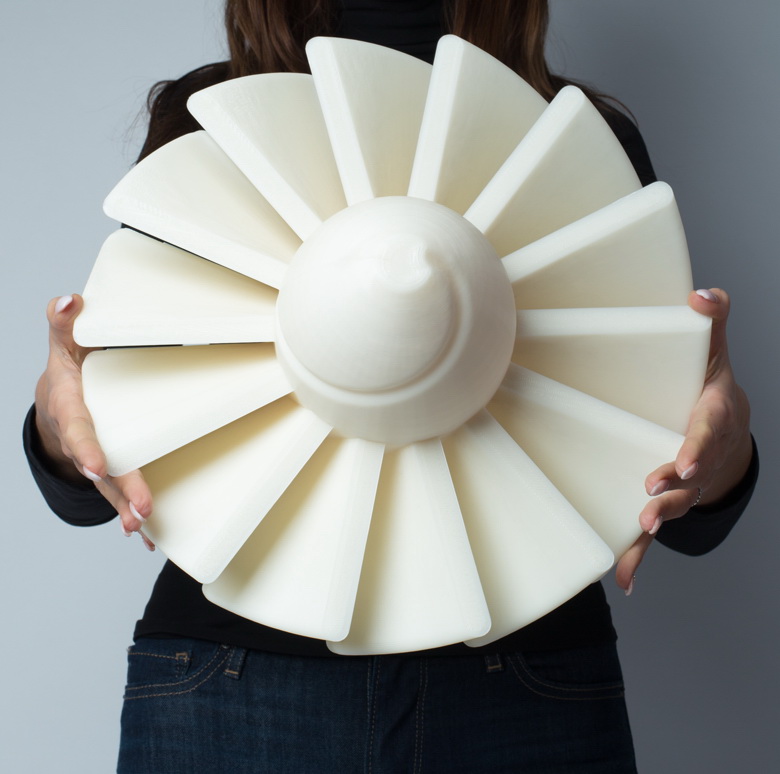

Деталь, напечатанная на Designer XL

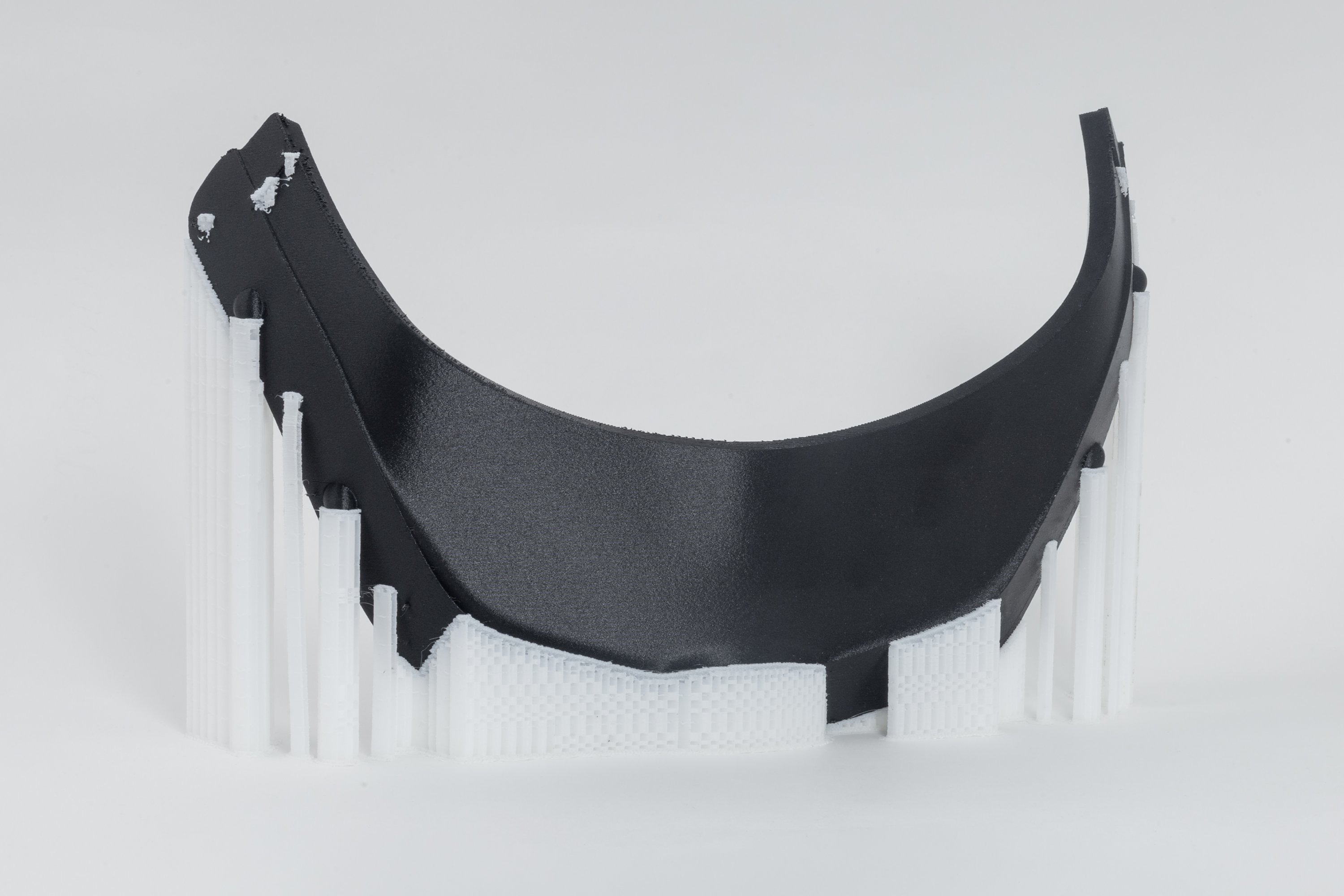

Деталь напечатанная на Designer XL Pro с поддержками из HIPS
Серии Designer X и Designer XL объединены в экосистему на базе фирменного слайсера Polygon X, благодаря которому можно удаленно управлять промышленным парком принтеров.

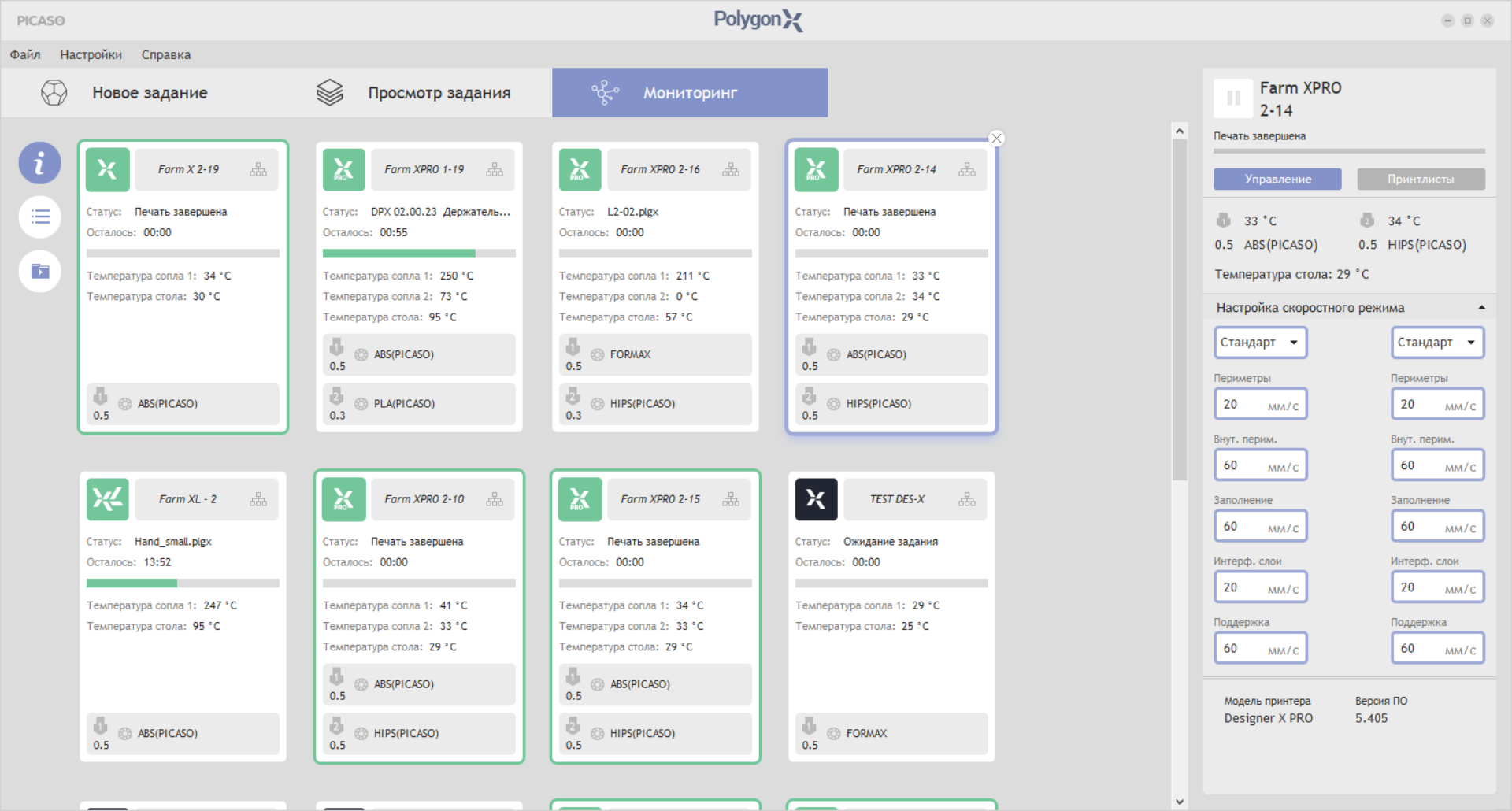

Пример удаленного контроля нескольких принтеров в Polygon X
Принтеры FlashForge
У компании FlashForge нет отдельных серий профессиональных принтеров, а имеет место эволюция модельного ряда внутри разных серий. Здесь же отметим модели принтеров, подходящие для печати инженерными пластиками.
Guider IIs оснащен закрытым корпусом со съемным куполом, экструдером с рабочими температурами до 3000 и столом, поддерживающим нагрев до 1200. Область построения принтера – 280х250х300мм.

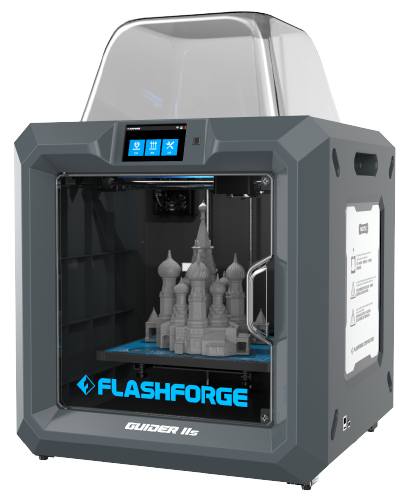

Guider IIs

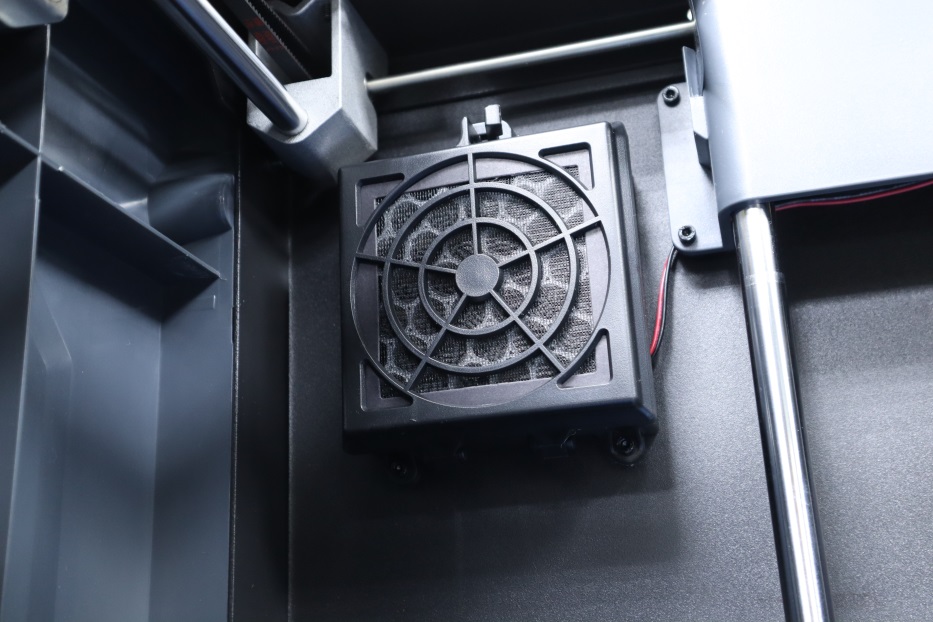

Guider IIs также соответствует современным стандартам безопасности, поэтому на выдувном кулере установлен HEPA-фильтр.

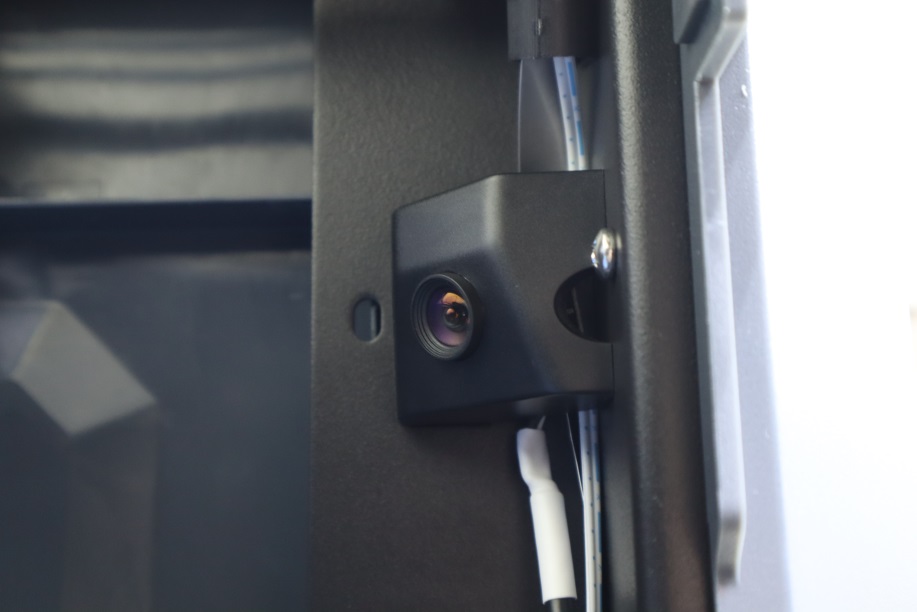

Как и в принтерах Raise3D в Guider IIs установлена HD-камера, с помощью которой можно визуально контролировать печать через облачный сервис FlashCloud.
Creator 3 – это профессиональный принтер с двумя экструдерами системы IDEX. Работает в тех же температурных режимах, что и Guider IIs. Область построения Creator 3 составляет 300х250х200мм.

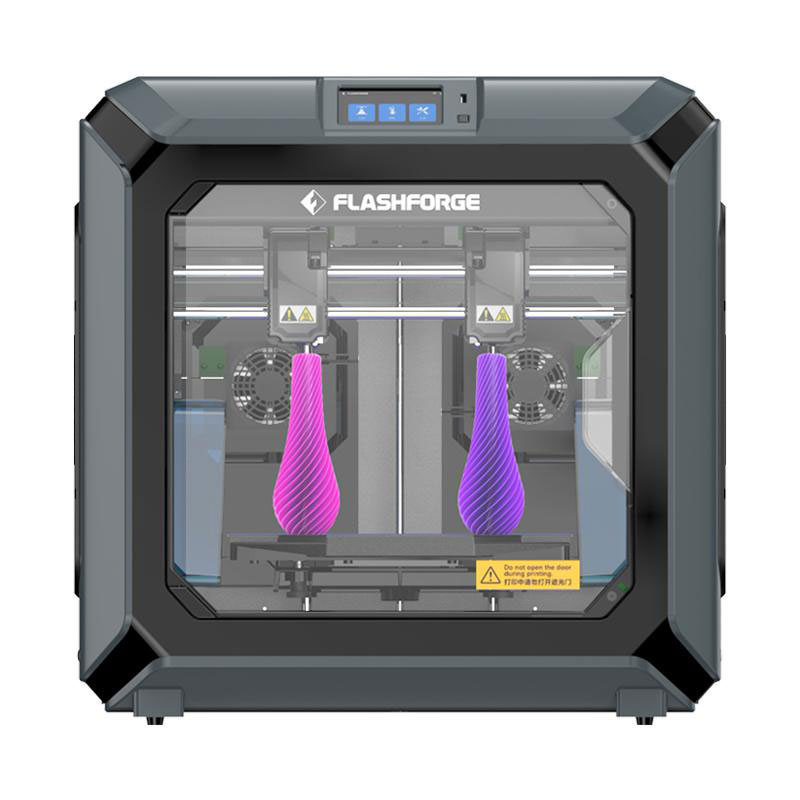

Creator 3

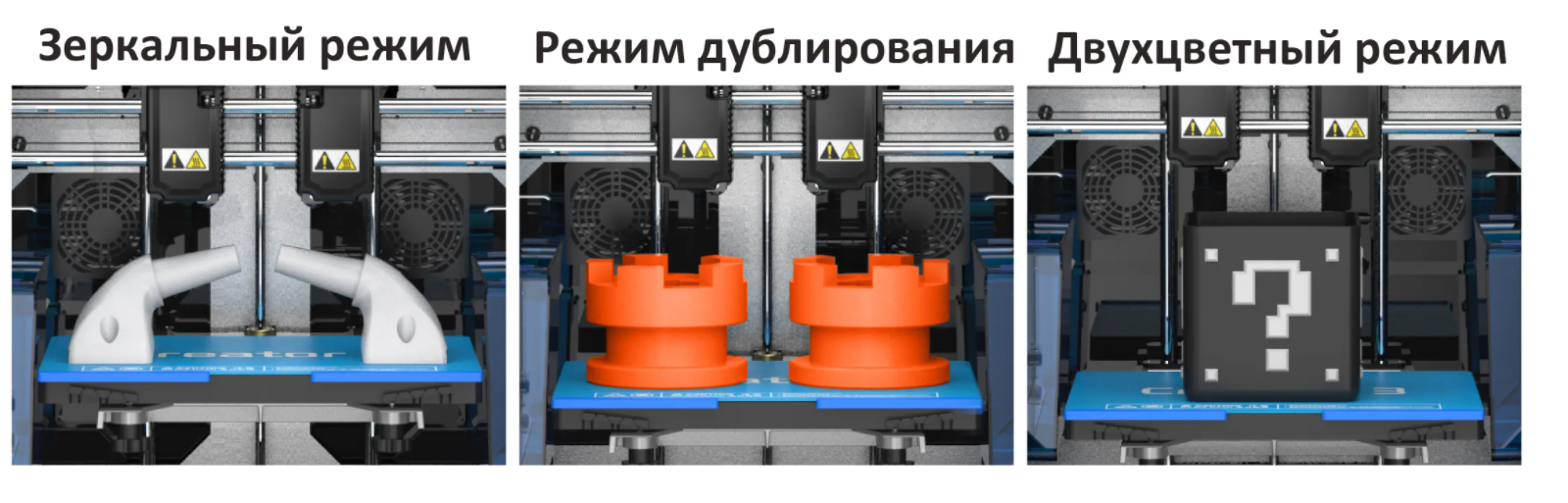

Как и Raise3D E2, Creator 3 печатает в трех режимах: зеркальный, дублирующий и двухсопельная печать одной модели.
Также в Creator 3 установлены HEPA-фильтр и HD-камера для удаленного контроля печати.

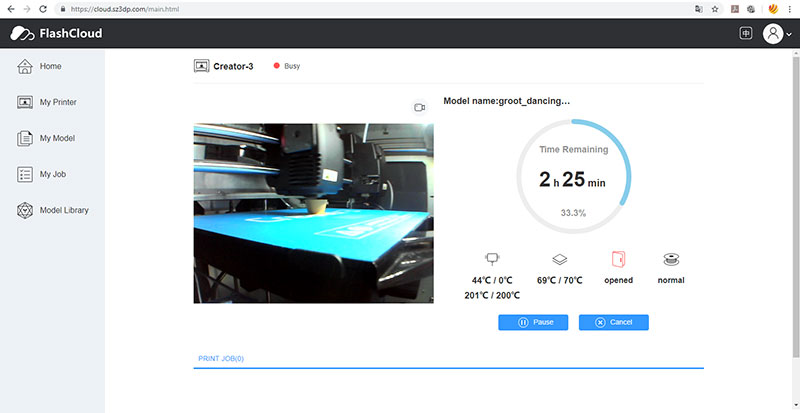

Удаленный контроль печати через облачный сервис FlashCloud

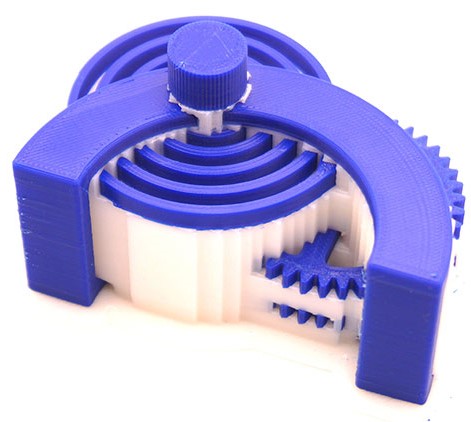

Пример печати на Creator 3 механизма с растворимыми поддержками
Подробный обзор Flashforge Creator 3 смотрите на нашем КАНАЛЕ.
