Обзор 3D принтера от компании Anycubic – 4MAX Pro

Обзор 3D принтера от компании Anycubic – 4MAX Pro
Логотип сайта
08.08.2019

Всем доброго дня!

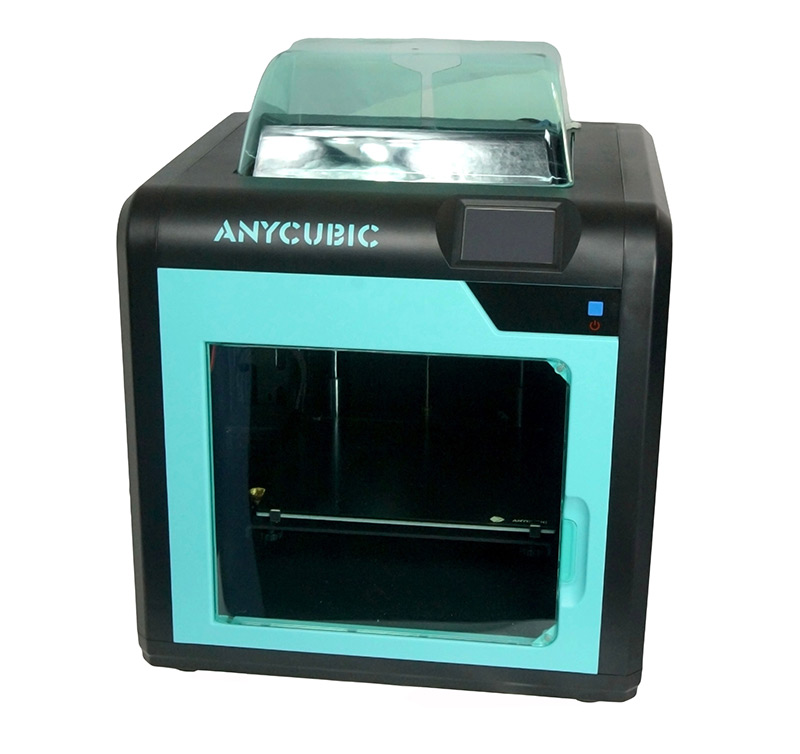

Сегодня мы расскажем вам про новый 3D принтер от компании Anycubic – 4MAX Pro. Несмотря на уже знакомое многим название 4MAX, назвать этот принтер его Pro-версией можно с очень большой натяжкой. По большому счету Anycubic выпустили абсолютно новый принтер, из предыдущей версии перекочевала разве что кинематика Makerbot и несколько деталей.

Обзор 3D принтера от компании Anycubic

Его область печати составляет 270x205x205 миллиметров.

Принтер обладает сенсорным экраном, датчиком окончания филамента, восстановлением печати после отключения электричества, щеткой для очистки сопла от налипшего пластика, системой фильтрации воздуха, пассивной термокамерой и автоматическим отключением питания после завершения печати. Обо всем по порядку.

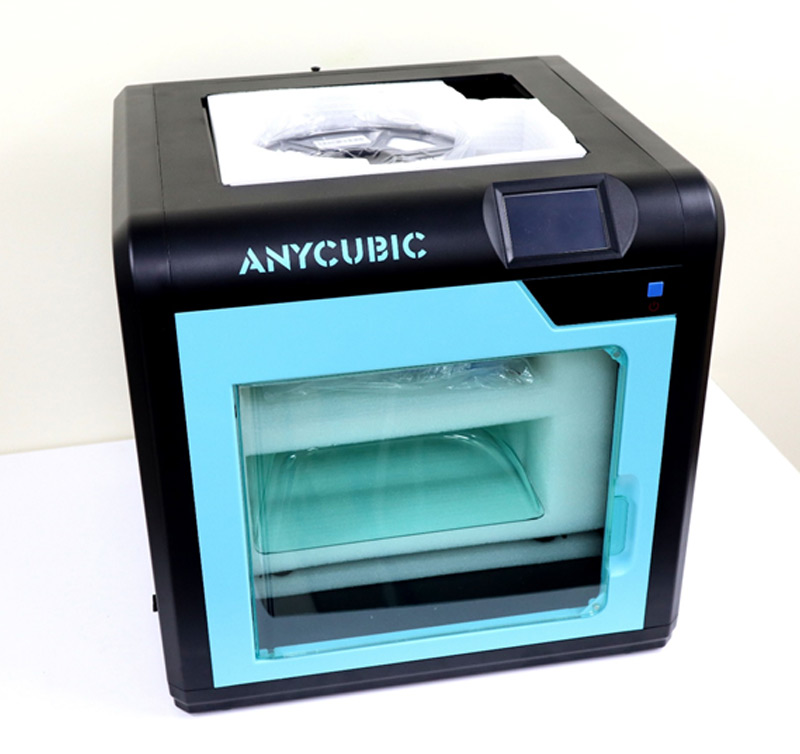

Поставляется принтер, опять же в отличие от предшественника, в полностью собранном состоянии. Все что нужно сделать для первого запуска – распаковать его, снять транспортировочные стяжки и упоры, прикрутить сзади двумя болтами датчик окончания филамента, повесить там же держатель для пластика, заправить пластик и все, принтер готов к работе.

Обзор 3D принтера от компании Anycubic

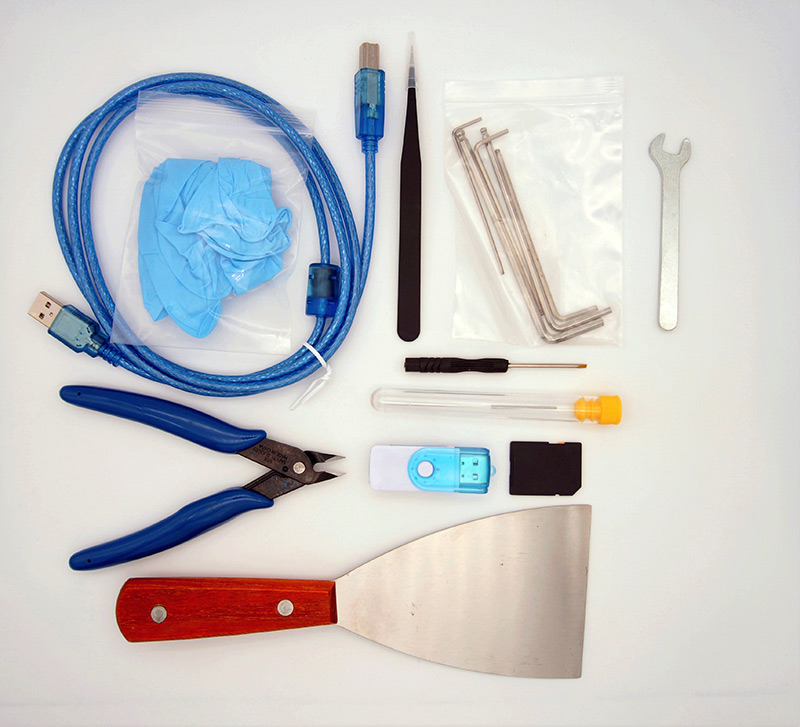

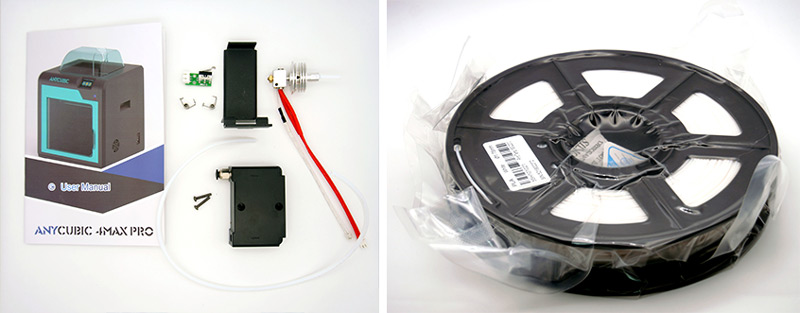

Комплектация принтера, как и всегда у Anycubic, знатная. Есть все необходимое и даже немного больше. Все необходимые для сборки и дальнейшей эксплуатации инструменты, флешка с кардридером, USB-провод для подключения к компьютеру, бокорезы, широкий заточенный шпатель, пинцет, резиновые перчатки, полукилограммовая катушка PLA пластика, натяжители для ремней, запасной концевой выключатель и целый дополнительный хотенд в сборе с соплом, нагревателем и термистором.

Обзор 3D принтера от компании Anycubic

Обзор 3D принтера от компании Anycubic

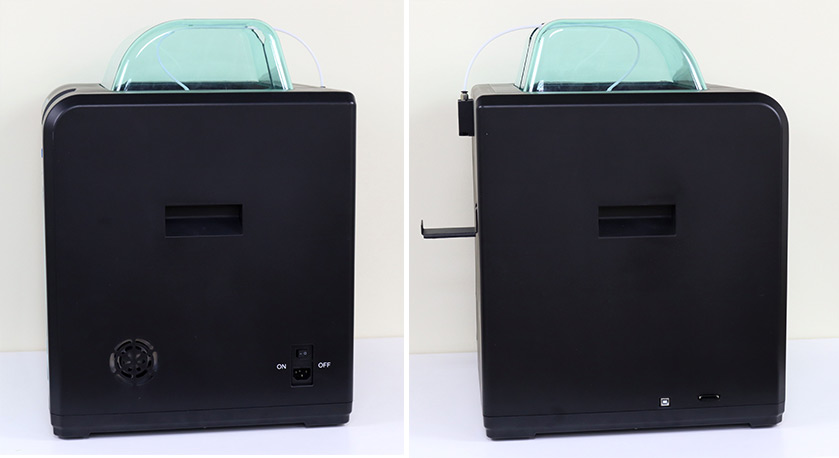

С левой стороны располагаются порт для подключения USB-провода, слот SD-карты и ручка для переноски.

Обзор 3D принтера от компании Anycubic

Справа – вторая ручка для переноски, разъем провода питания с кнопкой включения/выключения и вентиляционное отверстие для охлаждения блока питания.

Сзади расположился прикрученный при сборке датчик окончания филамента и держатель для катушки.

Обзор 3D принтера от компании Anycubic

Спереди у принтера есть пластиковая дверца, которая фиксируется двумя магнитами, сенсорный экран, установленный под наклоном, и кнопка включения устройства.

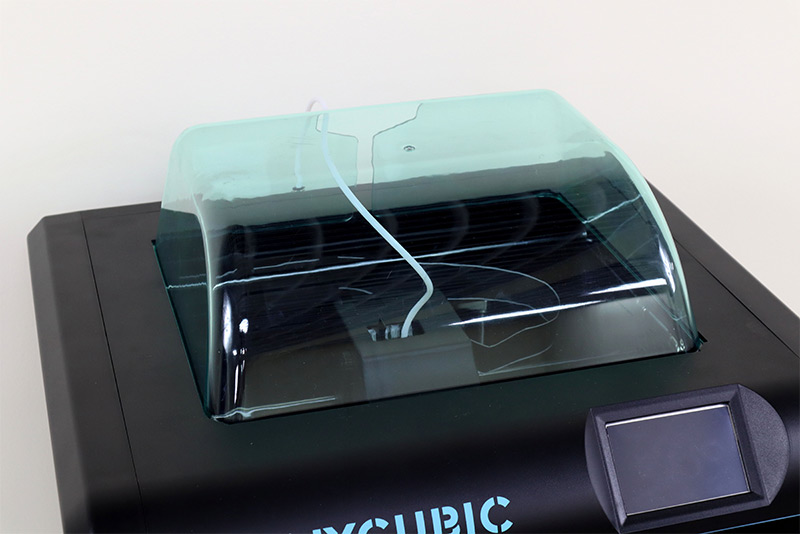

Сверху отверстие, которое можно закрыть специальной пластиковой прозрачной крышкой, что позволяет без особых проблем печатать пластиками, имеющими усадку и требующими термокамеру. В крышке проделано отверстие для направляющей тефлоновой трубки.

Обзор 3D принтера от компании Anycubic

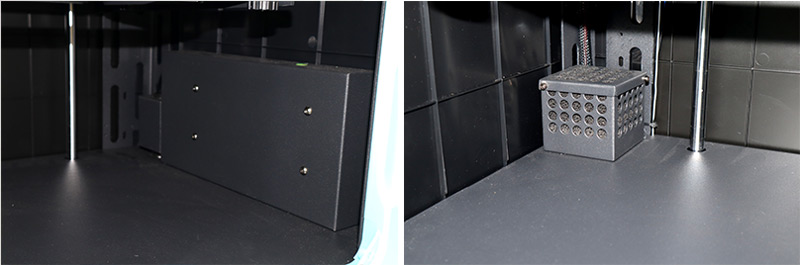

Внутри принтера слева идет блок питания, а справа в углу воздушный фильтр.

Обзор 3D принтера от компании Anycubic

Там же внутри есть подсветка – это, конечно, очень хорошо. То, что она синего цвета – плохо. Наличие подсветки – полезная и удобная опция, но ее цвет все портит. Она гармонирует с внешним видом принтера, но наблюдать за печатью в таком свете не очень приятно, через какое-то время начинает побаливать голова.

Обзор 3D принтера от компании Anycubic

Подробнее разберем устройство принтера.

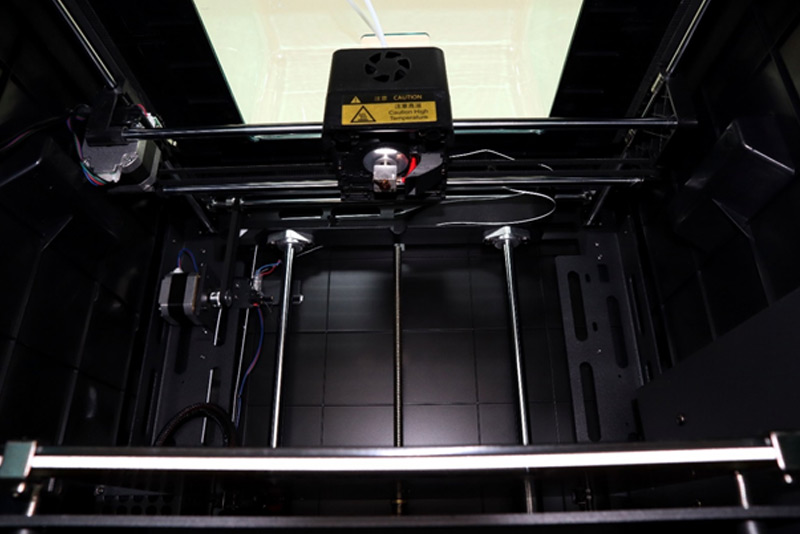

Кинематика, как уже упоминалось, Makerbot. Не самая быстрая, но зато простая и надежная. Каждый мотор отвечает за свою ось, что помогает выявлять причины проблем при печати, если таковые возникают.

Обзор 3D принтера от компании Anycubic

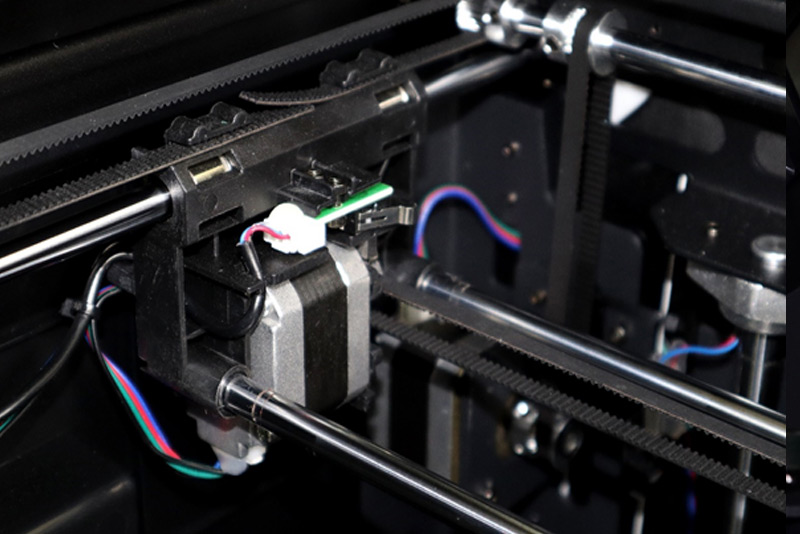

Ось X двигает каретку экструдера вправо-влево на линейных подшипниках по двум 8-ми миллиметровым валам и приводится в движение через ремень GT2 мотором, который установлен слева и перемещается вместе со всей осью X.

Обзор 3D принтера от компании Anycubic

Ось Y двигается вперед-назад, имеет по 2 линейных подшипника с каждой стороны и два 8мм вала, синхронизированных двумя приводными ремнями GT2 слева и справа. Один из валов приводится в движение мотором NEMA17, расположенным на задней стенке через еще один кольцевой ремень.

Обзор 3D принтера от компании Anycubic

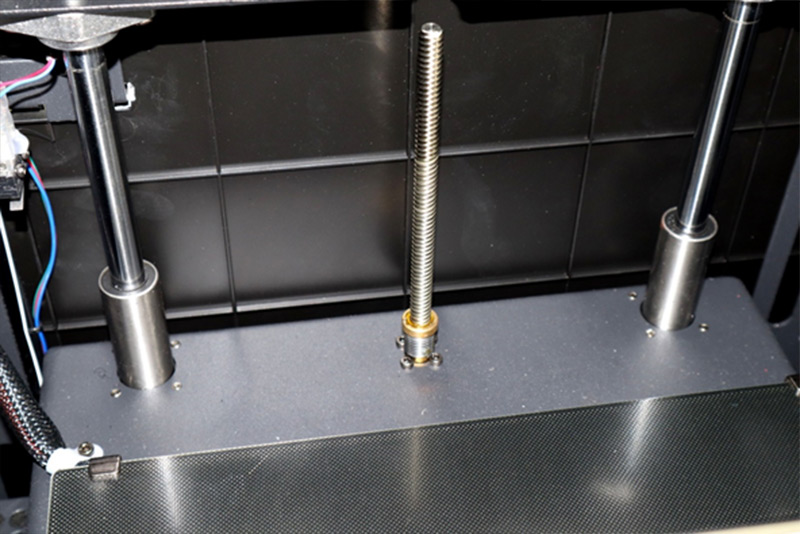

И ось Z - стол, который опускается и поднимается на двух 12мм валах с большими линейными подшипниками. Приводится в движение мотором, который спрятан внизу в корпусе через 8мм винтовую направляющую с латунной подпружиненной втулкой.

Обзор 3D принтера от компании Anycubic

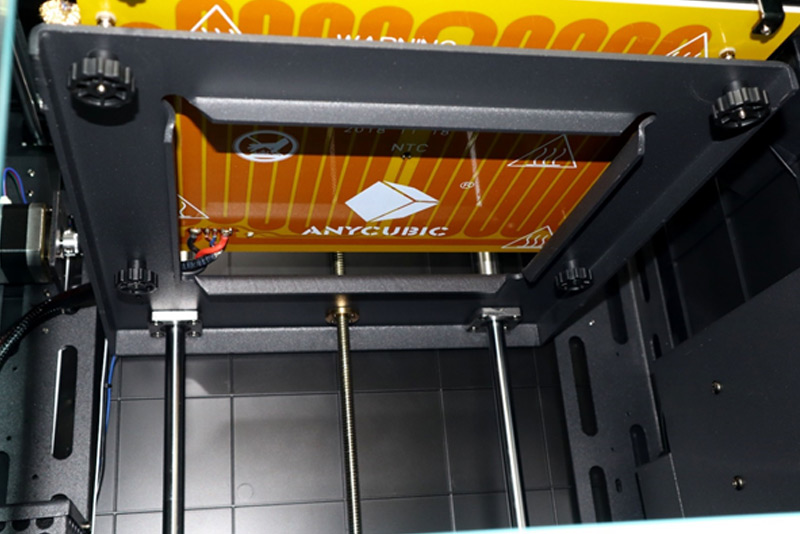

Стол закреплен консольно, то есть только с одной стороны. Это упрощает конструкцию, но имеет свои недостатки. Незакрепленная сторона может немного шататься. В данном случае рама выглядит надежно, но насколько сильно она шатается и как это влияет на качество печати выясним немного позже во время тестов.

Обзор 3D принтера от компании Anycubic

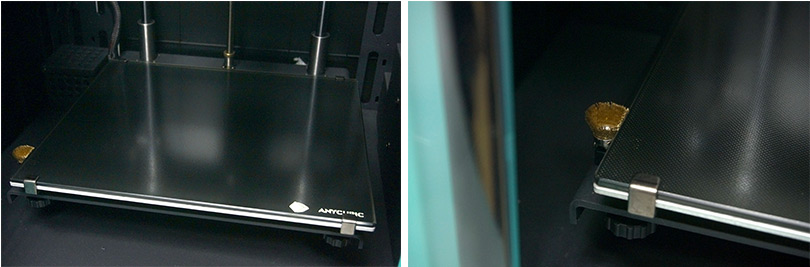

Нагреваемый 24-вольтовый стол представляет из себя алюминиевую пластину, на которую установленное фирменное стекло Ultrabase от Anycubic. Это стекло имеет сверху специальную поверхность с микропорами. Благодаря им, к нагретому столу детали очень хорошо прилипают, а когда стол остывает буквально сами отклеиваются.

Обзор 3D принтера от компании Anycubic

Слева от стола располагается небольшая щеточка, она предназначена для очистки сопла от налипшего или вытекшего пластика перед началом печати.

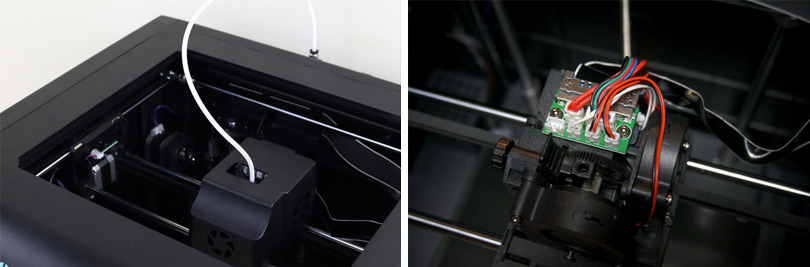

У 4MAX Pro директ-экструдер, то есть мотор с подающим механизмом установлен прямо на печатающей головке. Тефлоновая трубка играет только роль направляющей для пластика от датчика окончания филамента до экструдера. Подающий механизм редукторный, это повышает крутящий момент и улучшает точность подачи пластика.

Обзор 3D принтера от компании Anycubic

Хотенд

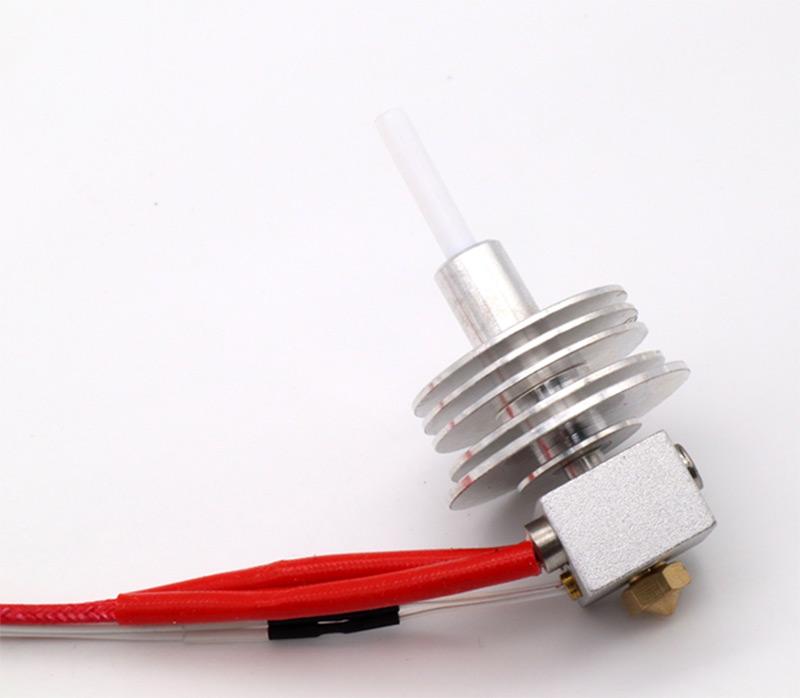

Нагревательный блок аналогичен E3D V6, такой же, как и на Anycubic i3 Mega. Радиатор свой, с виду не очень большой. На сколько хорошо он изолирует горячую зону хотенда от холодной, будет видно в процессе тестов.

Обзор 3D принтера от компании Anycubic

Охлаждается радиатор вентилятором-улиткой 5015. Тефлоновая трубка проходит от подающего механизма через радиатор и термобарьер прямо до сопла. Охлаждение детали также осуществляется вентилятором-улиткой 5015 с напечатанной направляющей потока воздуха с одной стороны. Весь экструдер спрятан в пластиковый кожух и внешне очень напоминает экструдеры некоторых моделей принтеров Flashforge. Все компоненты подключены внутри к распределительной плате, а от нее к плате управления идет шлейф. Насколько он надежный и как долго прослужит, сказать сложно, но стоит быть с ним аккуратнее, чтобы случайно не повредить.

Обзор 3D принтера от компании Anycubic

Экран у 4Max Pro сенсорный с диагональю 3.5 дюйма. Он расположен под наклоном наверху лицевой панели. Пользоваться экраном удобно, он отзывчивый, все элементы достаточно большие, чтобы не промахиваться по ним пальцами, ложных срабатываний замечено не было.

Обзор 3D принтера от компании Anycubic

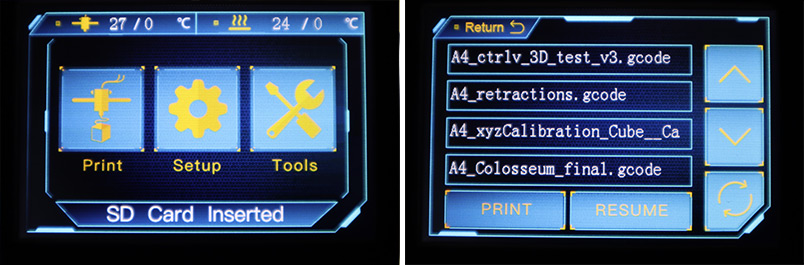

По функционалу ничего особенного. На главной странице сверху видна текущая температура экструдера и стола. Под ними три большие кнопки.

Обзор 3D принтера от компании Anycubic

Print – это выбор файла для печати и ее запуск.

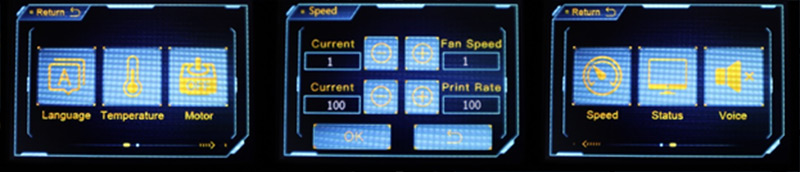

В меню Setup находятся: Выбор языка, Настройка температуры, Отключение моторов, Скорость печати и подачи пластика, Экран состояния и Отключение звука.

Обзор 3D принтера от компании Anycubic

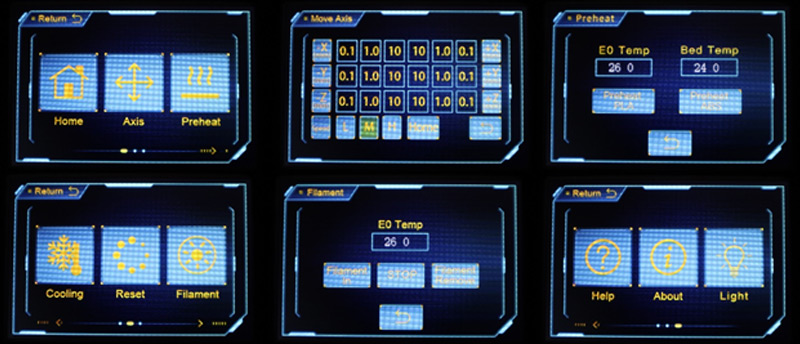

В меню Tools: Парковка осей, Ручное перемещение осей, Преднагрев для ABS и PLA, Отключение нагрева, Сброс параметров, Загрузка/выгрузка филамента, Помощь, Описание и Включение/выключение подсветки.

Обзор 3D принтера от компании Anycubic

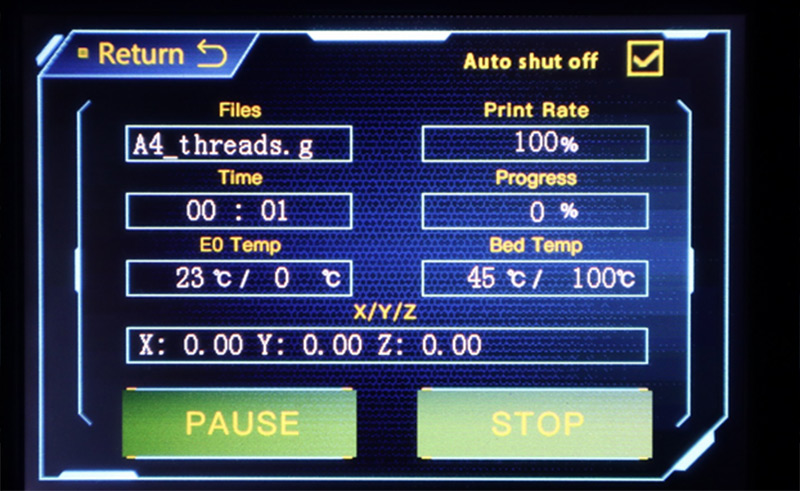

Во время печати на экране отображается вся необходимая информация, а также сверху можно поставить галочку Auto Shut Off, тогда после завершения печати принтер автоматически отключит питание.

Обзор 3D принтера от компании Anycubic

В целом экран хороший, есть все необходимое. Но тонких настроек (ускорений, рывков, шагов на миллиметр моторов) в нем нет. Все это можно настраивать, отправляя команды через USB подключение.

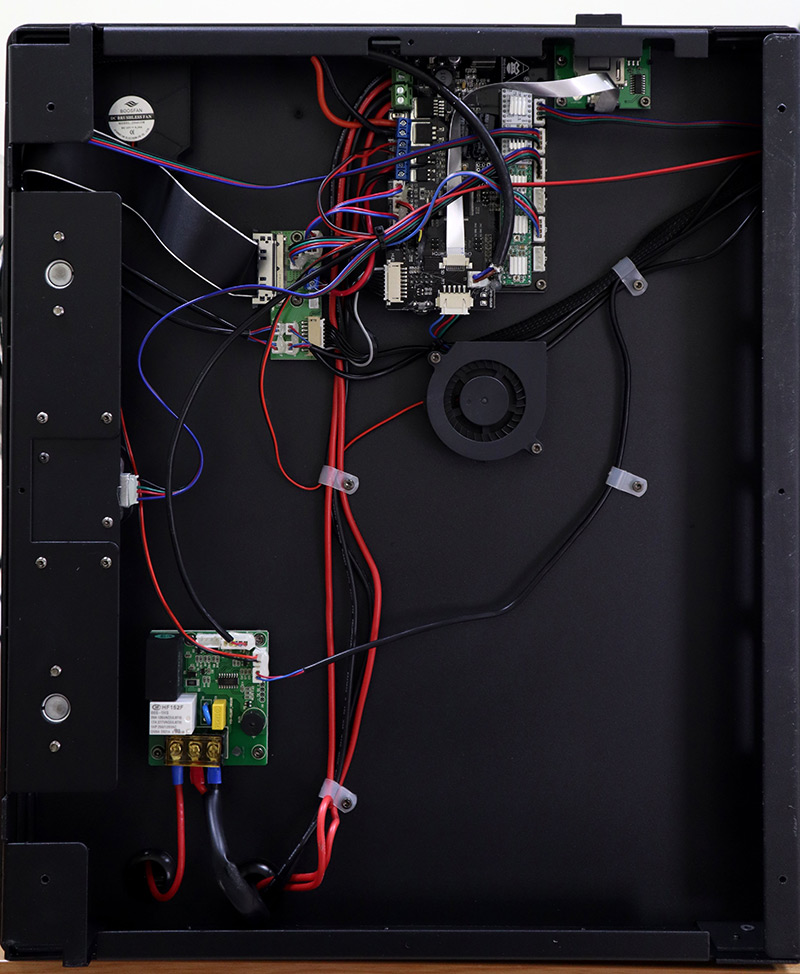

Для того чтобы добраться до внутренностей принтера нужно открутить 8 болтиков снизу, 4 из них прячутся под наклеенными ножками. Вся нижняя крышка снимается. Под ней прячется вся электроника.

Обзор 3D принтера от компании Anycubic

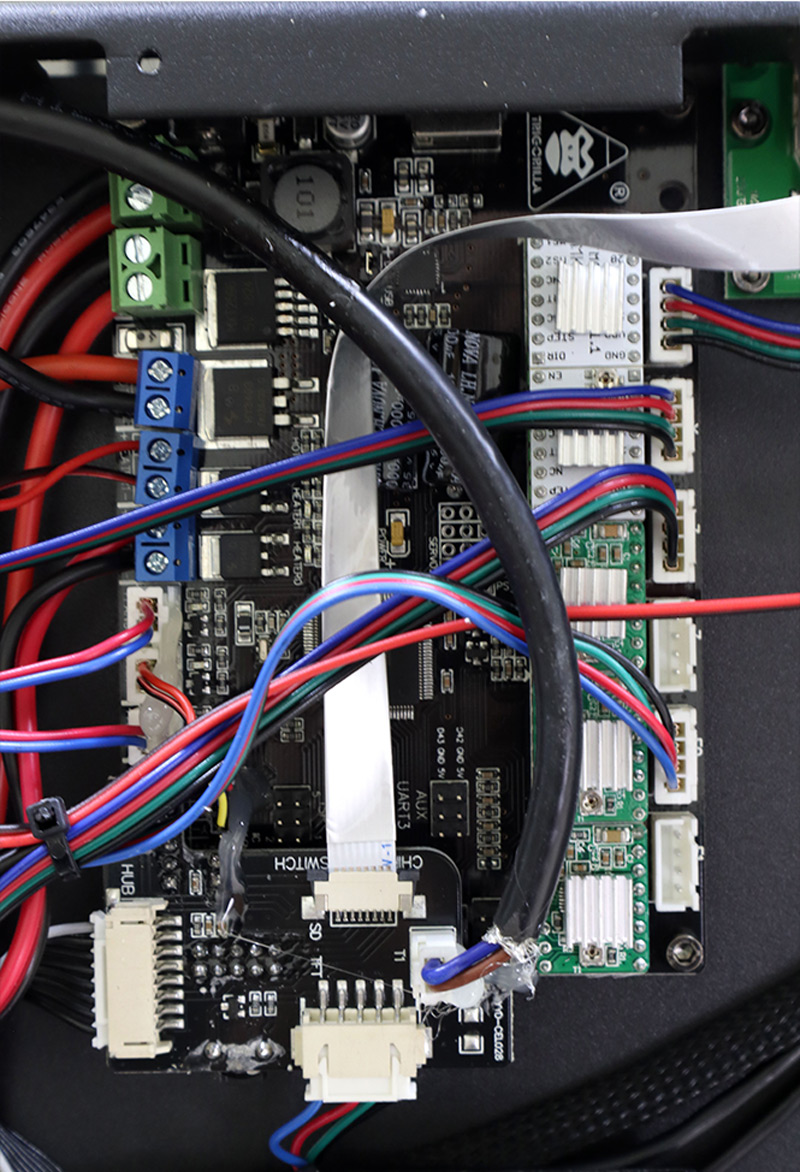

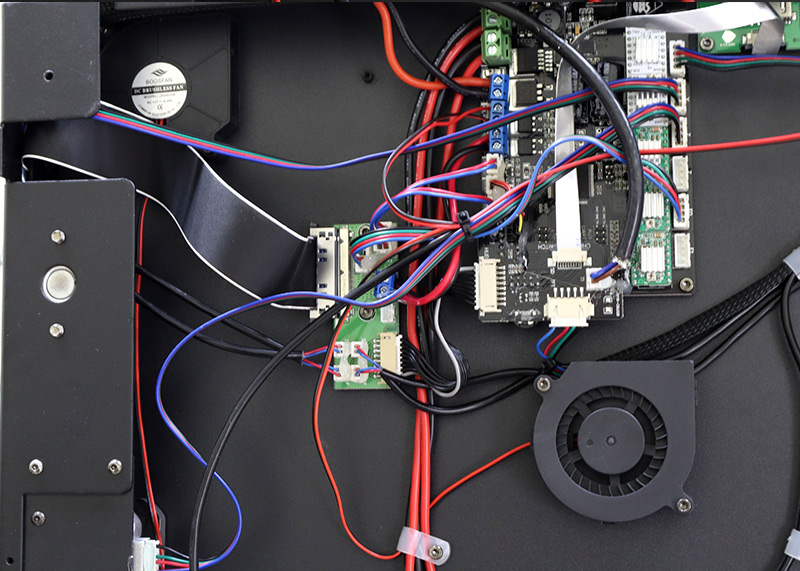

Мозгом 4Max Pro служит управляющая плата Trigorilla. На плате установлены съемные драйверы шаговых двигателей. На осях X и Y – TMC2208, на остальных – A4988. По непонятным нам причинам A4988 установлено аж три штуки, хотя мотора для одного из них нет.

Обзор 3D принтера от компании Anycubic

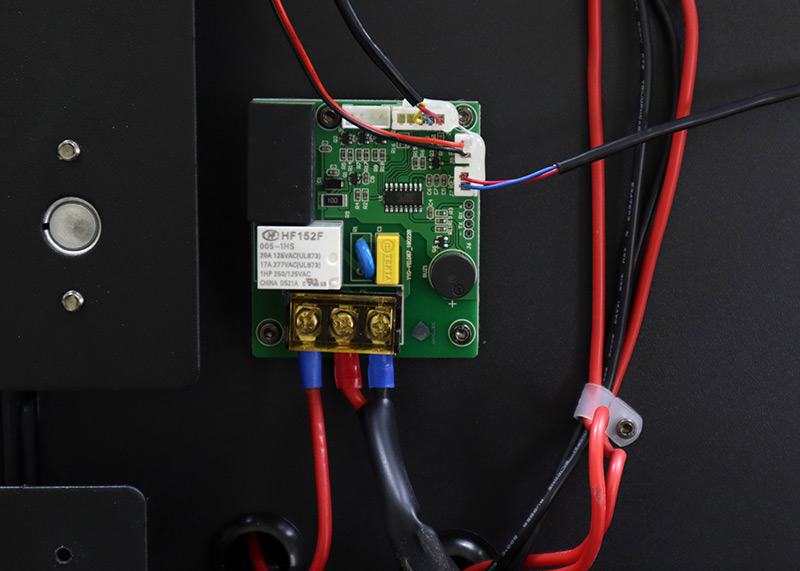

Отдельно вынесен модуль SD-кардридера, распределительная плата для шлейфа экструдера и релейный модуль.

Обзор 3D принтера от компании Anycubic

Охлаждение вызывает вопросы. С одной стороны плата обдувается турбинным вентилятором, с потоком воздуха параллельно плате. Вряд ли потока воздуха будет достаточно, чтобы охладить всю плату и драйвера. При этом, с другой стороны, на плату дует вентилятор, который вытягивает теплый воздух из термокамеры. Крайне странное решение.

Обзор 3D принтера от компании Anycubic

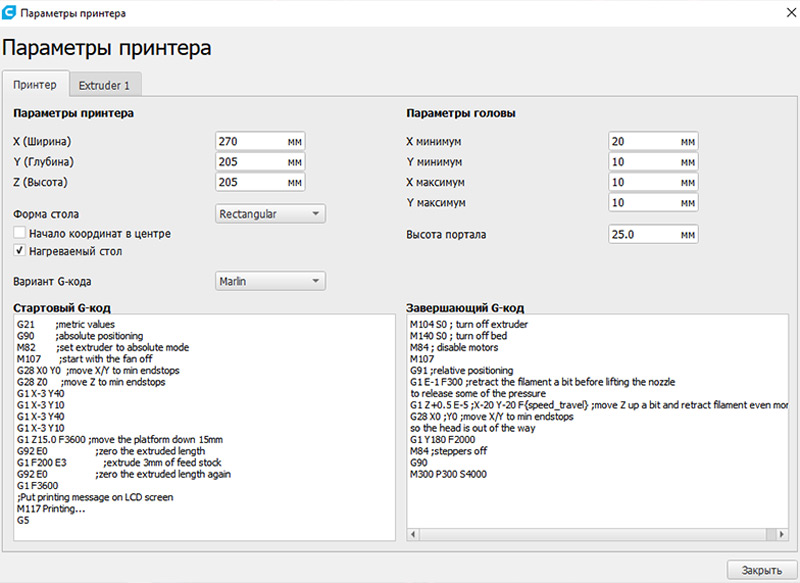

В качестве слайсера Anycubic предлагает использовать старую версию Cura. Но лучше, конечно, сразу установить и настроить Cura последней версии, в ней в разы больше настроек и она прокладывает значительно более оптимальные маршруты движения при печати. Чтобы принтер перед печатью протирал сопло об щеточку, можно взять несколько команд из gcode файла, который шел на флешке с принтером, и добавить их в стартовый gcode слайсера.

G1 X-3 Y40
G1 X-3 Y10
G1 X-3 Y40
G1 X-3 Y10

Обзор 3D принтера от компании Anycubic

Эти команды приведут к тому, что сопло два раза проедет по щеточке туда-обратно, перед тем как приступить к печати.

Перейдем к примерам печати.

В самом начале тестирования 4Max Pro мы столкнулись с некоторыми препятствиями. Первые тесты показали, что у принтера есть проблемы с ретрактами. Были испробованы самые разные настройки: длина ретракта от 2 до 6мм, скорость от 20 до 50 мм/с. Но ничего не помогало. Стало очевидно, что дело не в параметрах, а в самом хотенде.

Было принято решение разобрать и проверить хотенд. Снимается он не очень удобно. Нужно открутить 4 болтика, снять пластиковый кожух, отключить нагреватель и термистор от распределительной платы, спереди немного выкрутить болт, удерживающий радиатор, открутить еще два болта, чтобы снять блок с мотором и вентиляторами, иначе не получится вытащить провода хотенда. Когда хотенд наконец был извлечен, оказалось, что тефлоновая трубка, которая должна идти прямо от подающего механизма к соплу короче, чем должна быть, и к тому же не ровно отрезана со стороны сопла. Естественно, во время ретрактов трубка начинала двигаться внутри хотенда и между ней и соплом образовывалась пробка. Взяли новую трубку, ровно отрезали ее так, чтобы она плотно прилегала и к подающему механизму, и к соплу. Собрали все обратно. Таким образом проблема с ретрактами была решена.

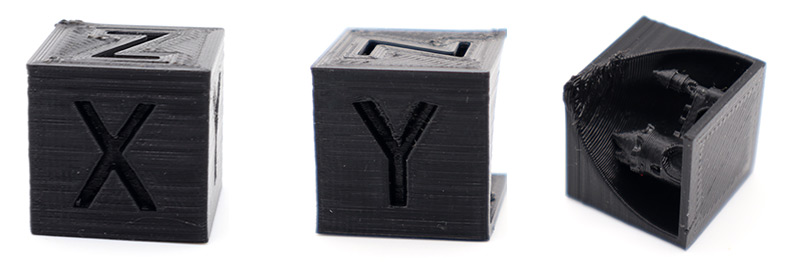

Попробовали напечатать калибровочный кубик с замком внутри. И выяснилось, что обдув тоже оставляет желать лучшего. Несмотря на то, что кубик был повернут сложным наклоном прямо к выходному отверстию обдува, угол очень сильно загибался вверх. А также загибались углы на букве Y, которые оказались с противоположной стороны от обдува. Обдув расстроил.

XYZ 20mm Calibration Cube - Castle
Пластик: Raise3D PLA черный
Слой: 0.2мм
Скорость: 50мм/с
Температура: 205/60
Размеры: 20х20х20мм

Обзор 3D принтера от компании Anycubic

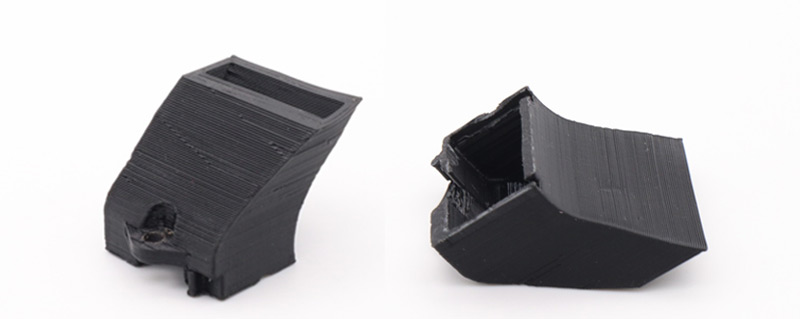

Так как принтер новый, моделей альтернативных обдувов на thingiverse мало. Попробовали напечатать почти такой же, как стоковый, но немного обрезанный снизу. Для печати обдува использовали черный ABS от Esun.

Max pro enhanced fan duct
Пластик: Esun ABS черный
Слой: 0.2мм
Скорость: 50мм/с
Температура: 240/100
Обдув: 50%
Размеры: 31.0х25.7х20.3мм

Обзор 3D принтера от компании Anycubic

Хотя новый обдув мало чем отличается от оригинального, но печать стала лучше. Не идеально, но вполне приемлемо. Как минимум со стороны вентилятора наклоны начали получаться ровно.

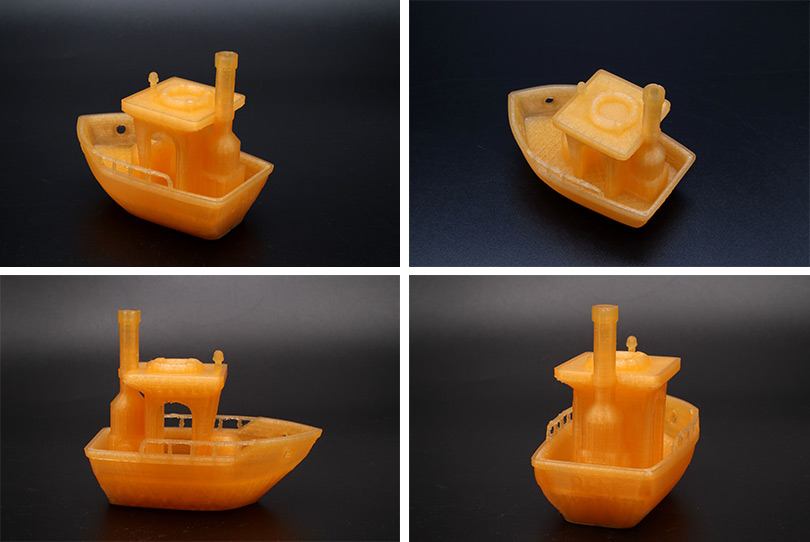

Напечатали кораблик, нет не Benchy))) Benchy уже порядком надоел. Это Ben, примерно то же самое, но поинтереснее. Во время печати он был повернут носом к обдуву. Поэтому передняя часть получилась нормально, сзади на наклонах пластик немного задирался вверх и появились дефекты. В целом кораблик получился хорошо, за исключением задних наклонов и странного утолщения в том месте, где закончила печататься палуба. Перила, штурвал, труба и кабина напечатались без проблем.

BEN the floating BENCHMARK
Пластик: Raise3D PLA оранжевый прозрачный
Слой: 0.2мм
Скорость: 50мм/с
Температура: 205/60
Размеры: 35х60х50мм

Обзор 3D принтера от компании Anycubic

Раз дело пошло, решили попробовать напечатать что-нибудь посложнее.

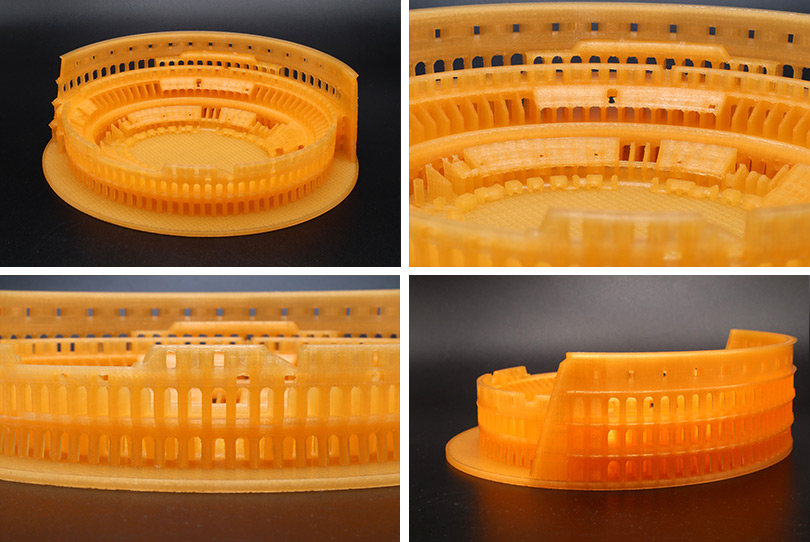

Колизей. Модель довольно сложная и долго печатается. В ней огромное количество мелких элементов, наклонов, небольших мостов. При печати постоянно происходят ретракты, и необходим нормальный обдув. Так что это отличный тест для их проверки.

Получился он отлично. Придраться почти не к чему. Струн нет, все арки, мелкие элементы, отверстия и мосты пропечатались хорошо. Есть незначительные неаккуратности в местах, где арки закрывались, но это уже придирки. Модель напечаталась очень достойно.

Roman Colosseum Completley Detailed See The World
Пластик: Raise3D PLA оранжевый прозрачный
Слой: 0.12мм
Скорость: 60мм/с
Температура: 205/65
Размеры: 152.4х126.8х41.1мм

Обзор 3D принтера от компании Anycubic

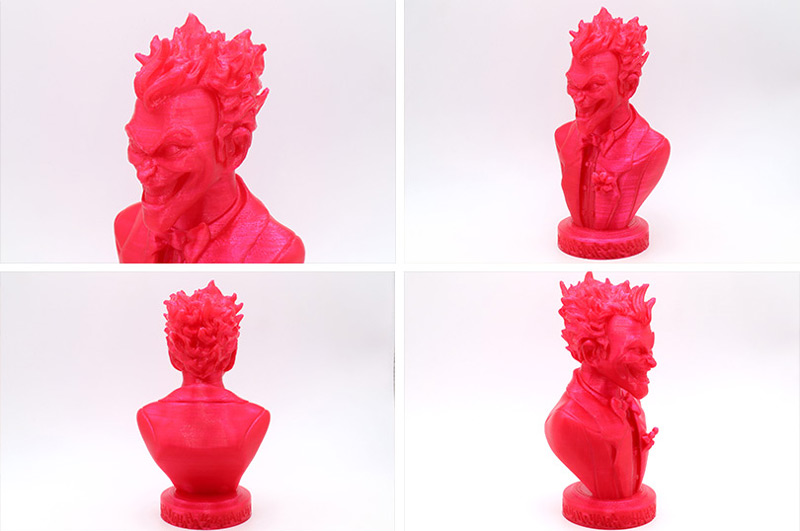

С пластиком PETG от Esun у принтера 4Max Pro проблем не возникло. Модель Джокера была увеличена до 180 см. Печаталась с поддержками. Джокер получился просто отлично. Поверхности достаточно гладкие и ровные, все детали хорошо пропечатались, в том числе волосы. Было немного струн на голове, но они легко удалились с помощью ножика.

Jocker bust
Пластик: Esun PETG Magenta
Слой: 0.2мм
Скорость: 50мм/с
Температура: 240/85
Размеры: 97.2х76.1х180мм

Обзор 3D принтера от компании Anycubic

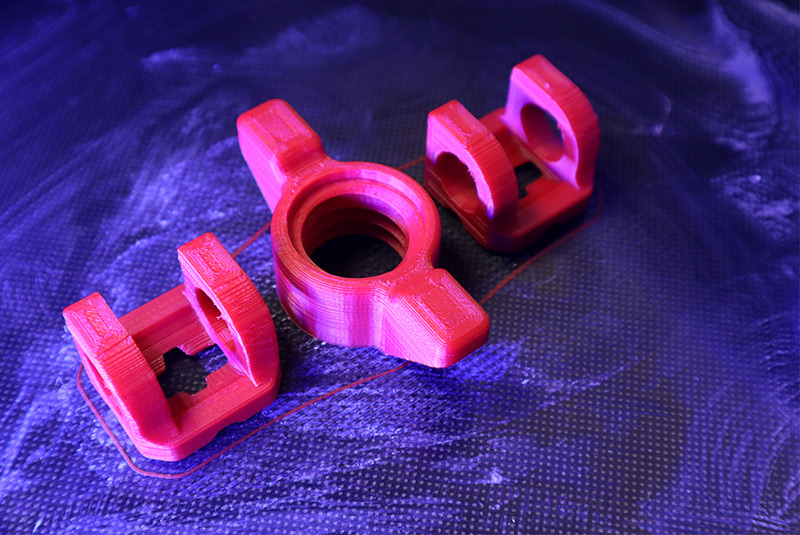

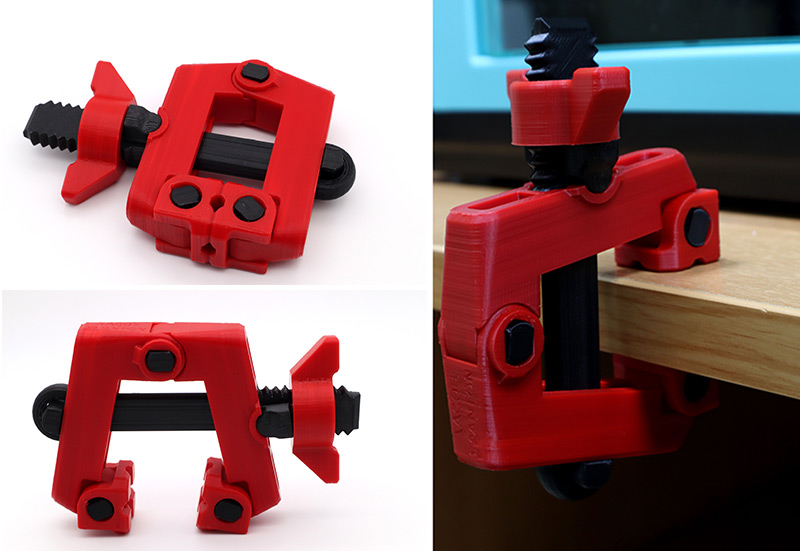

У 4Max Pro есть термокамера, что подразумевает возможность нормально печатать пластиками, склонными к усадке, такими как ABS или нейлон. С ABS принтер справился без проблем. Напечатали небольшую струбцину. Она состоит из нескольких частей, которые потом собираются в цельный механизм. Печатали пластиком Esun ABS черного и красного цвета. Без рафта (подложки) и без поддержек. Поверхность перед печатью смазали клеем-карандашом на PVP основе. Благодаря термокамере есть возможность использовать обдув и не бояться расслоений и усадки. Выставили его на 50%. Струбцина получилась не идеально, но довольно хорошо, а самое главное, что работает должным образом. Детали при печати не отклеивались, углы не подгибались, ничего не расслоилось. Термокамера работает, даже несмотря на отверстие сверху.

TwistLock Clamp
Пластик: Esun ABS черный / Esun ABS ярко-красный
Слой: 0.2мм
Скорость: 50мм/с
Температура: 240/100
Обдув: 50%
Размеры: 130х90х27.5мм

Обзор 3D принтера от компании Anycubic

Обзор 3D принтера от компании Anycubic

Еще один тип пластика, который очень требователен к окружающей температуре – это конечно нейлон. На открытом принтере печатать нейлоном можно только совсем маленькие модели. Чуть более сложная или большая модель будет искажаться и начнут загибаться углы. Очень часто модели из нейлона вообще отклеиваются от стола. На 4Max Pro попробовали напечатать карабин из нейлона. Печатали на рафте (подложке), чтобы улучшить адгезию. Стол предварительно смазали клеем-карандашом. Карабин получился хорошо, ничего не отклеилось и не загнулось. На модели было немного струн и местами небольшие комочки пластика от них. Но все это без труда удалилось с помощью ножа. Рафт также легко отделился.

Joker bust
Пластик: Esun ePA Natural (nylon)
Слой: 0.2мм
Скорость: 50мм/с
Температура: 245/110
Размеры: 77.4х102.9х9.2мм

Обзор 3D принтера от компании Anycubic

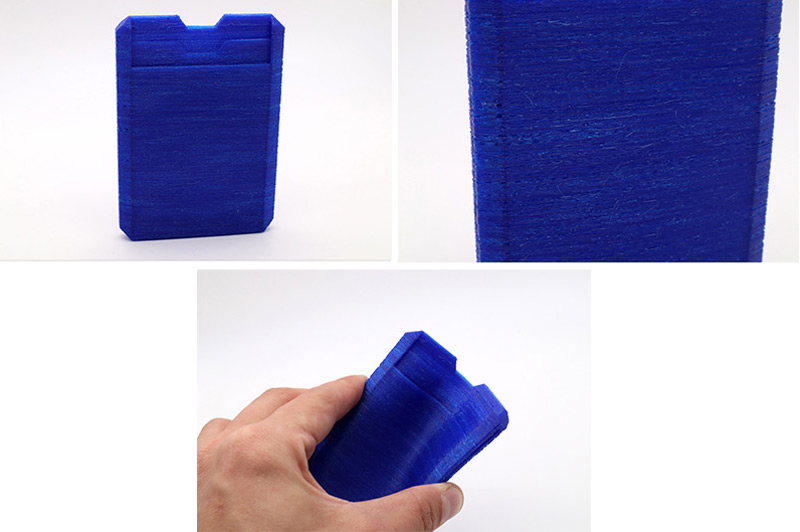

Попробовали попечатать Flex-пластиком.

Ninjatek Cheetah обладает жесткостью 95А по Шору. Он не очень мягкий и достаточно простой в печати. К сожалению, добиться качественной печати этим пластиком на 4Max Pro нам не удалось. Меняли скорость, температуру, пробовали с ретрактами и без них. Как ни крути, пластик подавался неравномерно, периодически получались пропуски слоев. Первая модель – это мини-кошелек с отсеками для пластиковых карточек. Он напечатался до конца, филамент ни разу не замялся в подающем механизме. Но качество поверхности оставляет желать лучшего.

TPU SLim Wallet
Пластик: Ninjatek Cheetah синий
Слой: 0.2мм
Скорость: 30мм/с
Температура: 235/80
Размеры: 9.7х69.3х99мм

Обзор 3D принтера от компании Anycubic

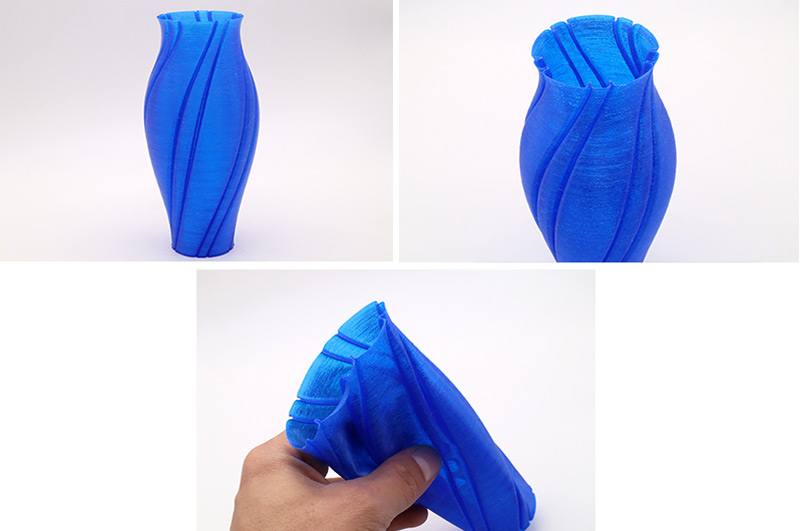

Вторая модель – это простая вазочка. Ее напечатали, чтобы убедиться, что причиной недоэкструзии при печати кошелька является не большое количество переносов. Ваза печаталась в спиральном режиме, то есть переносов, переходов между слоями и ретрактов у нее нет вообще. От пола и до верха ваза печаталась одной цельной линией по спирали. И снова видно, что пластик подавался неравномерно. Линия периодически становилась тоньше. Но опять же, вазочка допечаталась, слои склеились между собой хорошо. Она даже почти держит воду, кроме одного места через которое по капельке просачивается.

Spiral vase
Пластик: Ninjatek Cheetah синий
Слой: 0.2мм (vase/spiral mode)
Скорость: 30мм/с
Температура: 235/80
Размеры: 77.9х77.9х147мм

Обзор 3D принтера от компании Anycubic

Какие выводы можно сделать из проделанных тестов...

Начнем с минусов. Сюда стоит отнести не очень удачный обдув области печати, в стоке он показал неудовлетворительные результаты. Несложный апгрейд решил проблему. Довольно странное решение с отводом теплого воздуха прямиком на плату управления. Буквально возмутительный момент со слишком короткой и неаккуратно отрезанной тефлоновой трубкой в хотенде. Проблема тоже решаемая, но это даже как-то не серьезно. При том, что в запасном хотенде трубка тоже оказалась короткая и неровная. Жаль, что так и не получилось заставить 4Max Pro нормально печатать флексом, возможно более тщательный подбор параметров решил бы проблему.

В остальном принтер показал себя хорошо. Тихий, довольно быстрый, способен печатать приличным диапазоном пластиков: PLA, PETG, ABS, Nylon. Использовать более высокотемпературные пластики на 4Max Pro со стоковым хотендом не желательно. При долговременной печати выше 250 градусов тефлоновая трубка начинает перегорать, при этом выделяя вредные вещества.

Стоимость принтера 42900 руб. и на наш взгляд своих денег он безусловно стоит. 4Max Pro поставляется полностью собранным, подготовка к печати занимает считанные минуты. Он обладает достаточно большой областью печати и полноценной термокамерой. Имеет полезные и удобные функции, такие как датчик окончания филамента, восстановление после отключения электричества, сенсорный экран, воздушный фильтр, автоматическое отключение после завершения печати и так далее. Единственное не хватает подключения по Wifi или LAN.
