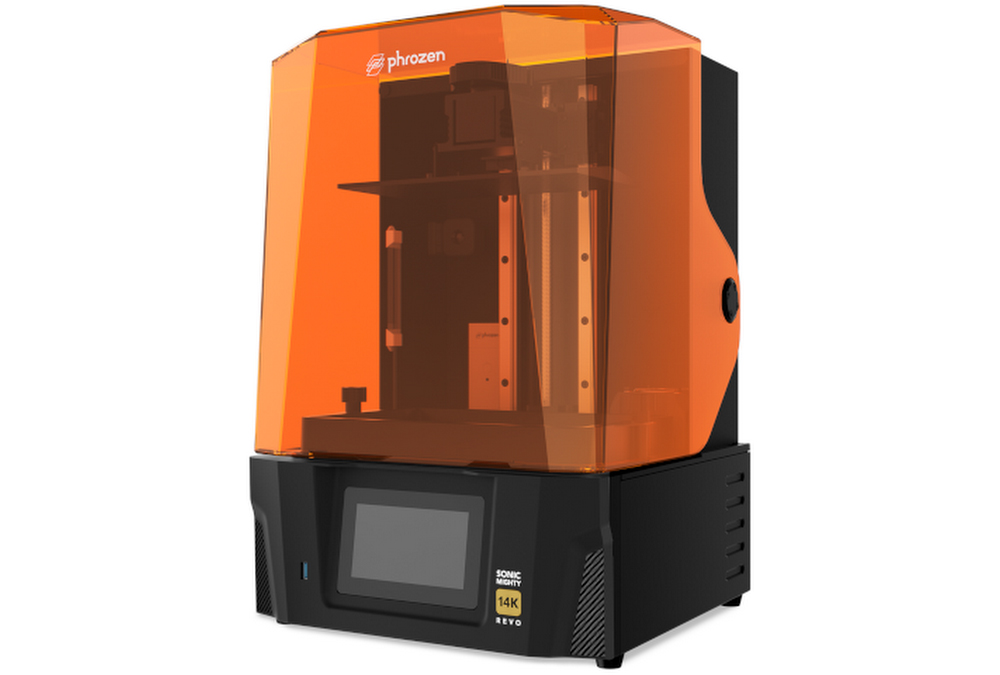

Всем привет! Сегодня на обзоре будет долгожданный фотополимерный 3D-принтер - Phrozen Sonic Mighty Revo 14.
Эта новинка от компании Phrozen имеет внушительные размеры. Область печати аж 223x126x235 мм - если наглядно, то на стол легко помещается рука.
Помимо внушительной рабочей области и разрешения 14k в принтер добавили много удобных функций. Например, Revo умеет определять, что в ванне есть инородное тело или, например модель во время печати отвалилась от стола. При этом сразу приходит уведомление на телефон и с помощью небольшой камеры, через приложение можно посмотреть, что случилось и остановить печать.
Помимо небольшого фильтра сзади можно прикрепить гофру и подключить принтер напрямую к вытяжке. Это будет жирным плюсом для 3D-ферм или производства, где сложно выделить под принтер отдельное помещение.
Это скорее принтер для проф использования, хотя я думаю для него можно без проблем найти место дома.
Распаковка

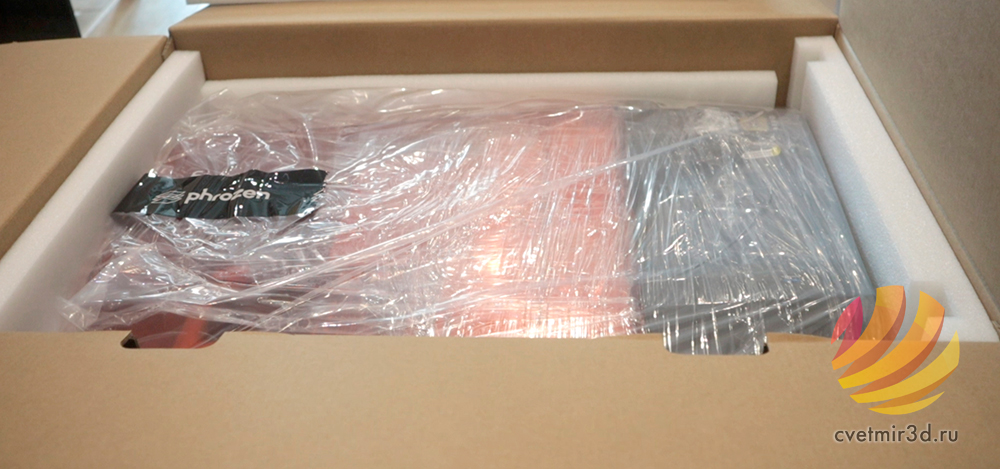

Принтер на самом деле очень тяжелый и тащить его лучше вдвоем. Открываем коробку, в ней спрятана еще одна красивая фирменная коробка, которую целиком занимает принтер.
Устанавливаем его на место и снимаем всю пленку. Внутри принтера прячется небольшая коробка с комплектацией.
Комплектация

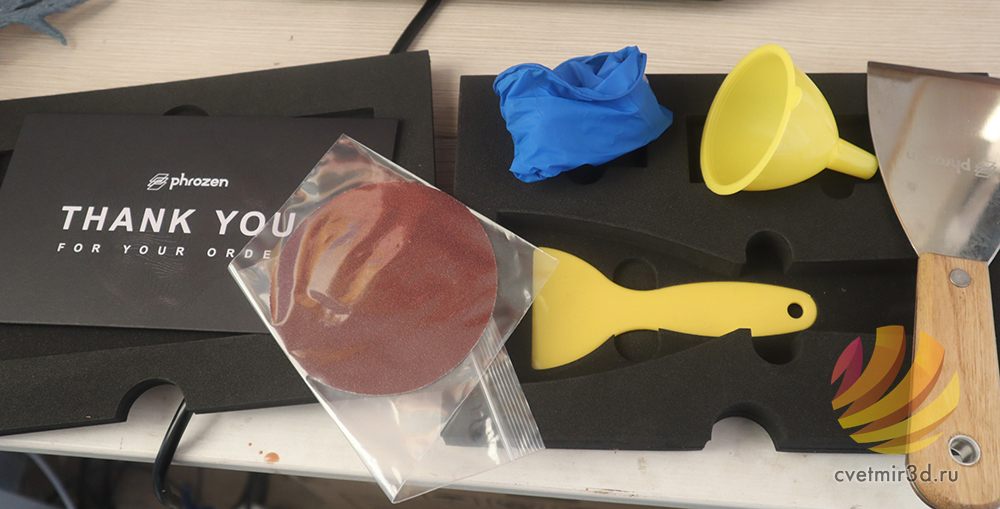

Открываем коробку. Там находим небольшой конвертик с письмом от производителя и карточкой с кодом для активации про версии слайсера CHITUBOX. Ниже спряталось 2 шпателя, обычный и резиновый, воронка и пара перчаток, набор шестигранных ключей, флешка и небольшой наждачный круг. Отдельно упакован фильтр, который устанавливается внутрь принтера и помогает сделать запах смолы не настолько выраженным.
Вот назначение шкурки я не поняла. Для шлифовки моделей слишком грубая…. Может быть для шлифовки печатного стола? Но он с фрезерованными насечками.
Комплектация в принципе стандартная, но хорошо бы, сразу докупить к принтеру несколько пленок для ванночки. Пленка это расходник, как сопло для FDM принтера и рано или поздно ее все равно придется менять.
Принтер выглядит очень стильно, хорошо, что верхняя крышка не снимается полностью как в других моделях, а просто откидывается, это оказалось очень удобно.
Корпус принтера, кроме передней панели металлический. Теперь понятно, почему он настолько тяжелый, производитель явно не хотел экономить на этом аппарате.
В качестве направляющих по оси Z используются сразу 2 рельсы и это оправданно, т. к. рабочая область большая и, если печатать массивную модель нагрузка на столик возрастает. Передвигается столик при помощи массивной ШВП.
На рабочую поверхность столика производитель нанес гравировку, для лучшего прилипания первого слоя и забегая вперед, надо сказать что это отлично работает, даже слишком. Пришлось сильно уменьшать время засветки первых слоев, чтобы не мучится, выбивая подложку модели от стола.
Сзади принтера есть небольшое отверстие, закрытое металлической пластиной. Если ее снять, то можно подключить принтер напрямую к вытяжке. Классное решение если принтер будет стоять, например в офисе.
Если нет возможности подключить принтер к вытяжке, в комплекте есть вот такой небольшой фильтр. В дальней части принтера есть USB разъем в который его можно подключить.
Такой фильтр, конечно, не поможет полностью избавится от запаха смолы, но поможет сделать его менее резким.
Итак, принтер распакован перейдем к калибровке и самому приятному, печатным тестам.
Включение и калибровка
Подключаем кабель питания и включаем принтер. Сразу после запуска он предлагает откалибровать столик, соглашаемся.

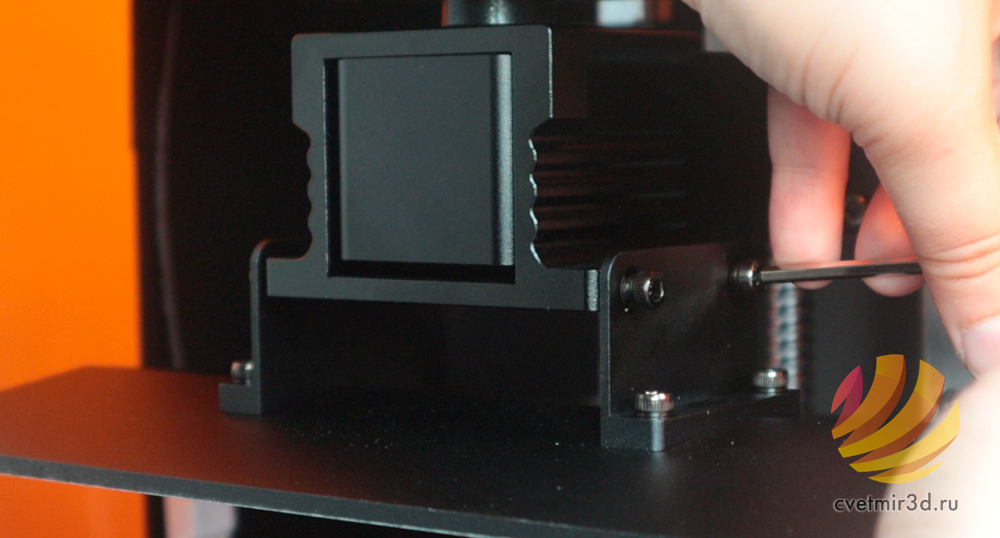

Калибровка стола стандартная, откручиваем 4 болта сверху, чтобы платформа свободно болталась на высоте и отправляем принтер в нулевое положение по оси Z. Понравилось, что каждый этап сопровождается наглядной фото инструкцией на дисплее принтера. Это поможет не ошибиться с калибровкой даже новичку.
Причем платформу стоит затягивать “от души”, в первую печать 2 болта слева были недотянуты и во время печати вместо целой красивой модельки получилась ее красивая половина.
ПО
Теперь пару слов о ПО. В качестве слайсера можно использовать CHITUBOX, Lychee или Voxeldance Tango. Установочные файлы всех слайсеров есть на флешке, которая идет с принтером.
У нас CHITUBOX как более знакомый из всех. Устанавливаем обычную версию и профиля для принтера там нет. Что бы не устраивать шаманских плясок с добавлением нового профиля для Revo 14K, скачайте новую версию CHITUBOX в которой уже есть готовый профиль.
Слайсер приятный в использовании со всеми необходимыми функциями для фотополимерной печати, не удивительно что его так полюбили мейкеры.
Для того что бы управлять принтером удаленно скачайте на телефон приложение Phronzen Go и через QR код подключитесь к принтеру.
Можно посмотреть процесс печати, сделать фото встроенной камерой и посмотреть, чем занят принтер (прямой трянсляции видео процесса печати пока нет) и остановить печать если что-то пошло не так.
Также на телефон будут приходить уведомления если принтер решит, что во время печати что-то пошло не так.
Функционал, конечно, не очень широкий, но думаю в дальнейшем он будет дорабатываться. Огорчает что, пока нет возможности в режиме онлайн наблюдать за работой принтера.
Печать
Колечки и коронки

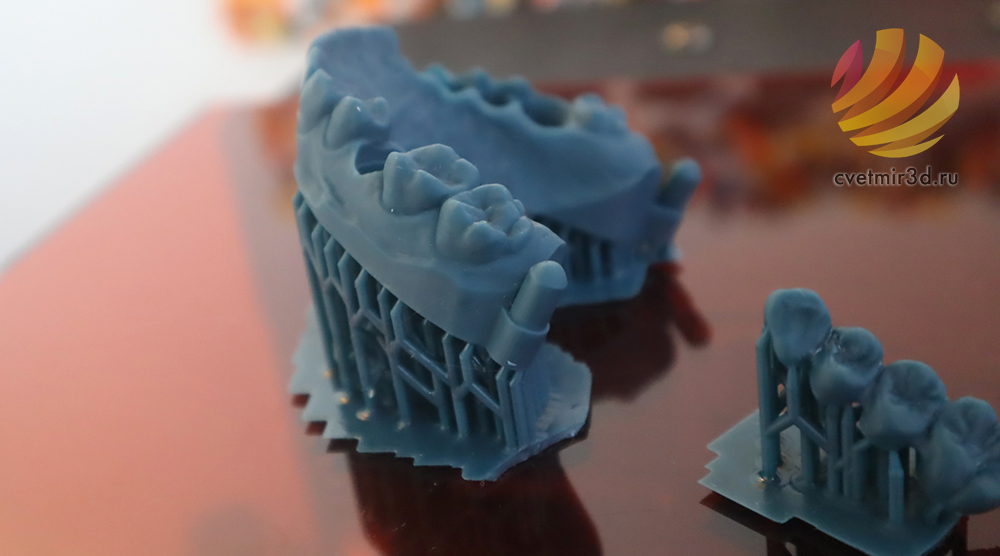

Чаще всего такие принтеры используют ювелирные мастерские и стоматологические клиники. Поэтому начнем с печати нескольких колец и коронок.
Для печати используем смолу Phrozen Aqua Hyperfine синего цвета. Эта смола предназначена для принтеров со сверхвысоким разрешением 8K и выше и позволяет добиться максимальной точности и гладкости готовых отпечатков. Как раз то, что нужно.
Площадь стола настолько большая что все модели поместились без труда. Запускаем печать.
Во время печати есть возможность изменить, например время засветки слоя и еще несколько параметров.

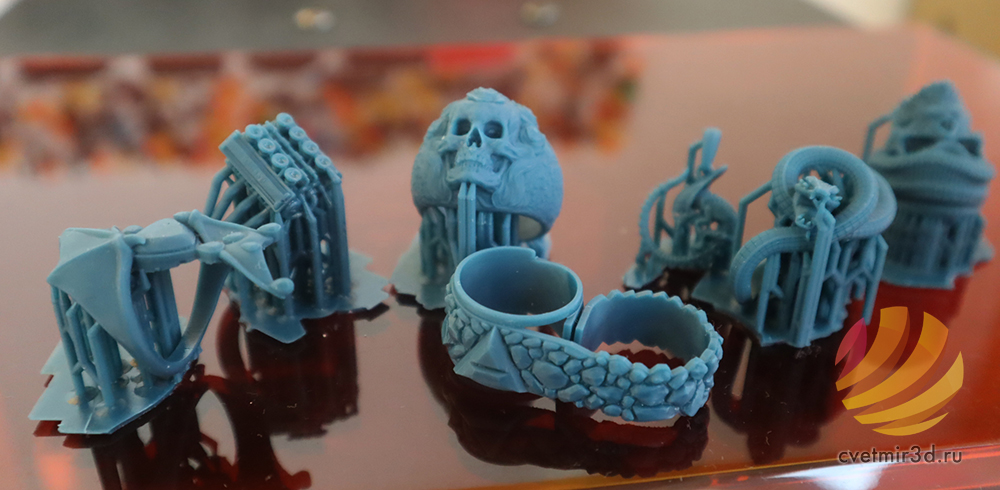

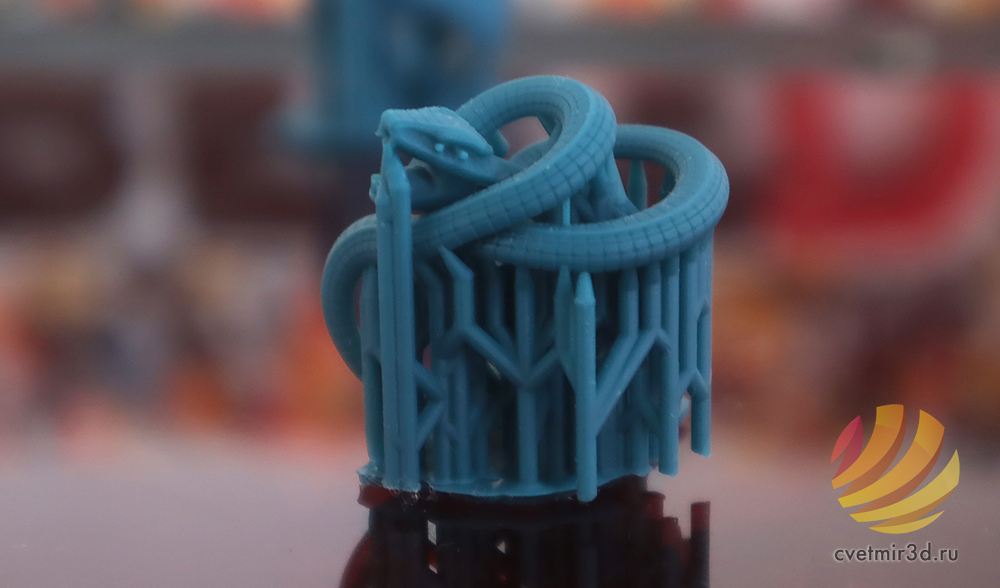

Печать всех моделей заняла у меня 2 часа, слой 0,05. После мытья и дозасветки получилась вот такая красота.
Хорус из Warhammer 40k
Первое что хочется распечатать на фотополимернике, это конечно, миниатюры, те самые солдатики для взрослых. Из Warhammer 40k например. Но большому принтеру - большая фигурка). Я наткнулась на детализированную модельку Хоруса.

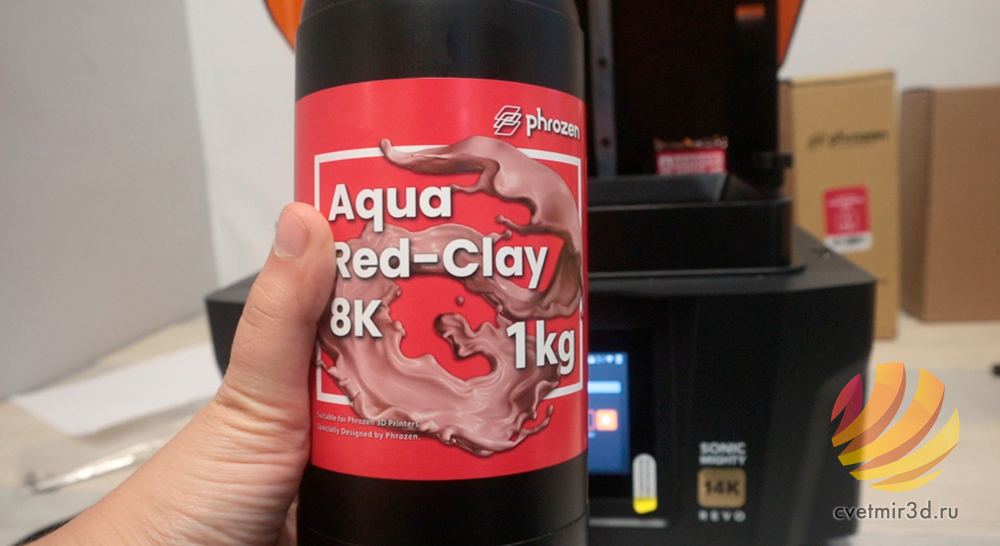

Для этой модели я возьму смолу Phrozen Aqua 8K Red-Clay, красная глина. Эта смола как раз отлично подойдет для детализированных статуэток и фигурок, которые в дальнейшем предполагается окрашивать.
Высота слоя 0,05.
В архиве с фигуркой было 2 варианта файлов - с поддержками и без. Попробуем использовать “авторскую” поддержку. Нарезаем файл и сохраняем на флешку. Нарезается модель относительно быстро, а вот записывается на флешку просто вечность. То ли это «фишка» слайсера, то ли проблема в не очень новой флешке.
Изначально я взяли файл с готовой поддержкой и получили ворох поддержек вместо фигурки, но после самостоятельной генерации поддержек все распечаталось с первого раза.

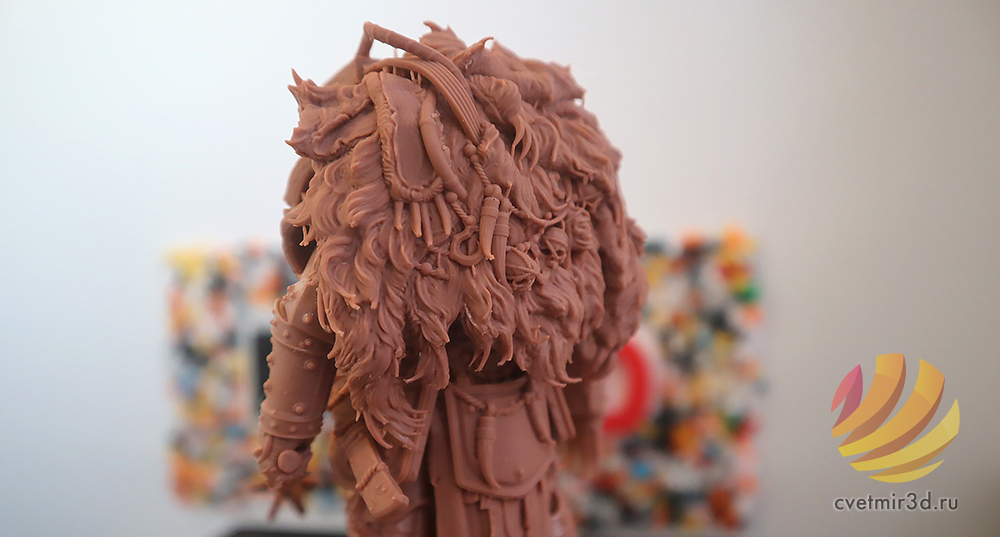

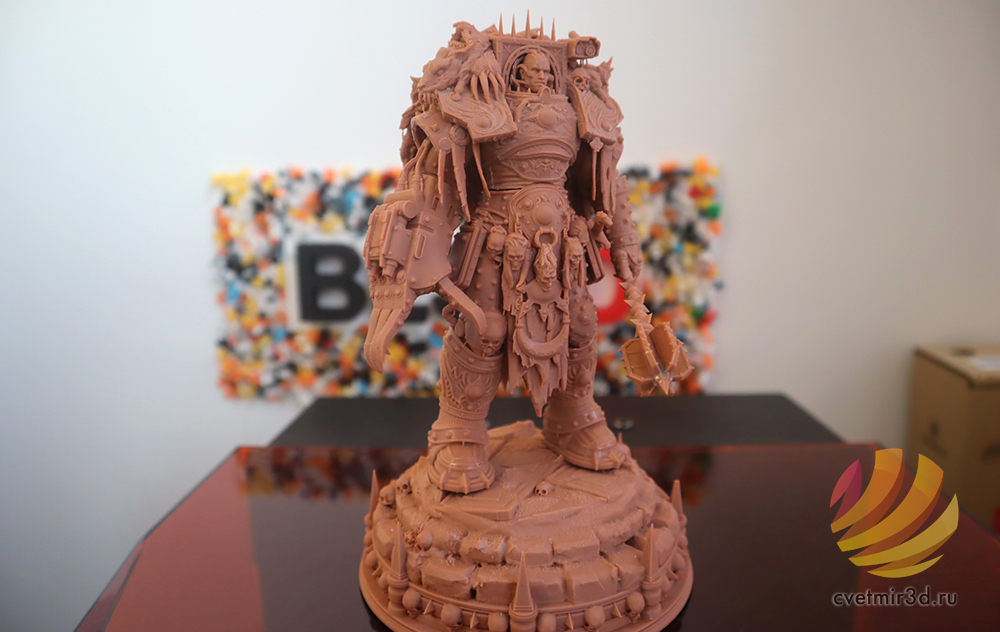

В итоге получилась вот такая моделька Хоруса. Детализация – полный восторг.
Маска эльфа
Что бы такого распечатать на большом фотополимернике, что проблематично напечатать на маленьком 3D-принтере. Конечно, маску эльфа). Потрясающая детализация, такую модель будет сложно распечатать на FDM и было бы очень трудоемко печатать частями на небольшом фотополимернике, а затем собирать как пазл.
Маска и некоторые части влезают на стол принтера прям впритык. Запускаем печать. Слой 0,05, время печати некоторых частей составляет от 8 до 10 часов.
После печати моем модели и отделяем поддержки. Когда приходится отделять такое количество поддержек, становится понятно для кого придумали специальные ультразвуковые резаки.
Получилась вот такая маска. Осталось распечатать массивную подставку и несколько небольших частей.
Финальный вариант после покраски, можно будет увидеть чуть позже в наших соцсетях.
Миниатюры

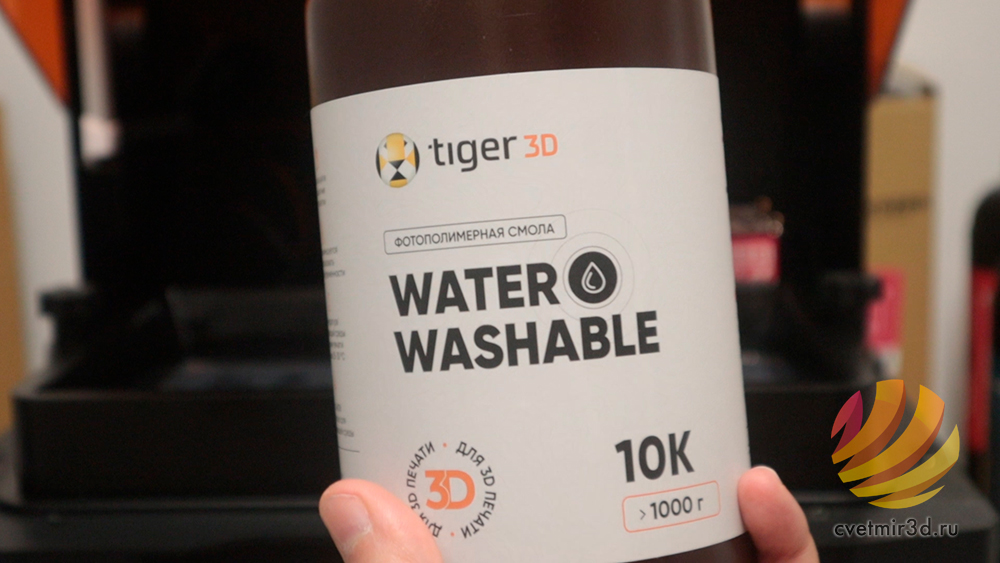

Конечно, нельзя обойтись без печати небольших миниатюр. На стол Revo 14K поместилась небольшая армия гномов. Для печати используем водосмываемую смолу от Tiger3D Water Washable 10K.
Эта смола обладает высокой производительностью и высоким разрешением. Производитель обещает, что она с легкостью очищается водой, подходит для создания стоматологических моделей, миниатюр и прочих точных изделий. Благодаря своим гипоаллергенным свойствам, подходит для использования дома, в офисе, в школе и для использования людьми, чувствительными к запахам.
Я первый раз использовала такую смолу и скажу, что постобработка с ней сильно приятнее. Остатки смолы на моделях не такие маслянистые и достаточно промыть все просто водой. Идеальная продукт для печати всяких декоративных моделей дома.
После промывки и дозасветки получилась вот такая небольшая армия.
Джокер
Ну и напоследок печатаем сборную модельку Джокера.
После печати получаем вот такую «расчлененку». И сразу покажем небольшой косяк. Модель была поднята над столом недостаточно высоко и поддержек не хватило, из-за этого, некоторые части получились сглаженными. Поэтому стоит внимательнее относится к расстановке поддержек перед печатью.
После промывки и дозасветки получаем такого красавца.
Итоги
3D-принтер Phrozen Sonic Mighty Revo 14K - не просто понравился, качество печати этого фотополимерного монстра с разрешением 14K вызывает искренний восторг.
Revo 14K предназначен скорее для профессионального использования где нужно печатать много, быстро и точно. Например, ювелирные мастерские, стоматологические клиники, различные производства, где нужно печатать высокоточные прототипы или функциональные издели. С другой стороны большой стол позволяет, при необходимости, печатать габаритные модели и это плюс уже для 3D-ферм, которым приходится сталкиваться с разнообразными задачами.
Наличие фильтра и возможности подключить принтер напрямую к вытяжке — это еще один огромный плюс, если предполагается что он не будет стоять в отдельном помещении.
К минусам можно отнести скудный функционал мобильного приложения, надеюсь в новых версиях можно будет наблюдать за работой принтера в реальном времени, а не ловить фото с поднятой платформой.
Еще один не то, чтобы минус, скорее неудобство особенно при коммерческой печати, это отсутствие системы автоматического долива фотополимера. Особенно если рабочая область принтера не маленькая. С одной стороны фотополимер гораздо проще долить чем заменить катушку пластика, а с другой - при невнимательности можно «запороть» печать.
