Обзор 3D принтеров Peopoly

Среди самых ярких новинок этого года можно назвать фотополимерные 3D принтеры Peopoly серии Phenom. Peopoly совершили маленькую революцию, выпустив высокоточные принтеры, работающие по технологии MSLA (LCD + LED) с действительно большой областью печати и доступной для таких принтеров стоимостью.

Но обо все по порядку…

В 2017 году гонконгский стартап Peopoly представил на Kickstarter свой первый 3D-принтер Moai, получив финансирование в размере четверти миллиона долларов. Этот 3D-принтер, по-прежнему, остается одним из самых доступных SLA-принтеров, за ним последовали модели Moai 200 и Moai 130 для печати еще более крупных моделей.

Учитывая свой предыдущий опыт, в конце 2019 года Peopoly выпустили 3D принтер Phenom, а в марте 2020 г. пополнили линейку моделями Phenom L и Phenom Noir, работающими уже по технологии MSLA.

Размер имеет значение

Как мы говорили ранее, самая главная особенность принтеров Peopoly, выделяющая их среди конкурентов – огромная область построения, в разы превышающая другие модели настольных принтеров:

276х155х400 мм у Phenom, 345.6 х194.4х400 мм у Phenom L и 293.76 × 165.25 x 400 мм у Noir.

Благодаря модульной конструкции и простоте использования он ориентирован на малый и средний бизнес, а также на профессиональных 3D-мейкеров, которые заинтересованы в печати цельных больших объектов или разовой печати большого количества небольших моделей.

Сегодня мы подробно расскажем вам об основополагающей модели в серии, 3D принтере Phenom, который в 2020 году авторитетные независимые 3D ресурсы, такие как all3dp.com, выбрали лучшим принтером года, и скажем пару слов о новых принтерах Phenom L и Phenom Noir.

Сравнительная таблица 3D принтеров серии Phenom

	Peopoly Phenom L	Peopoly Phenom Noir	Phenom
Цена	299 000 ₽	329 000 ₽	195 000 ₽
Разрешение LCD-дисплея	3840x2160 (UHD) 4K	3840x2160 (UHD) 4K	3840x2160 (UHD) 4K
Размер области построения	345.6х194.4х400 мм	293.76х165.24х400 мм	276.48х155.52х400 мм
Точность позиционирования по оси XY	90 микрон	77 микрон	72 микрон
Источник света	LCD + LED	mono LCD + LED	LCD + LED
Скорость печати	15-20 мм/ч	от 30 мм/ч	10-15 мм/ч
Дисплей	4,3", цветной, сенсорный	4,3", цветной, сенсорный	4,3", цветной, сенсорный
Интерфейс подключения	Ethernet/ USB	Ethernet/ USB	Ethernet/ USB
Энергопотребление	24V 6A	24V 6A	24V 6A
Вес (без упаковки)	58 кг	43 кг	42 кг
Размеры (без упаковки)	525х395х780 мм	465х370х780 мм	452x364x780 мм

Phenom L

Это новинка в серии Phenom, который может похвастаться на 50% большим объемом печати, чем оригинальный Phenom, его область построения составляет 345 x 194 x 400 мм. Также говорят, что он печатает примерно на 20% быстрее, чем Phenom. У него установлена новая рабочая платформа, предназначенная именно для печати больших моделей, что упростит рабочий процесс.

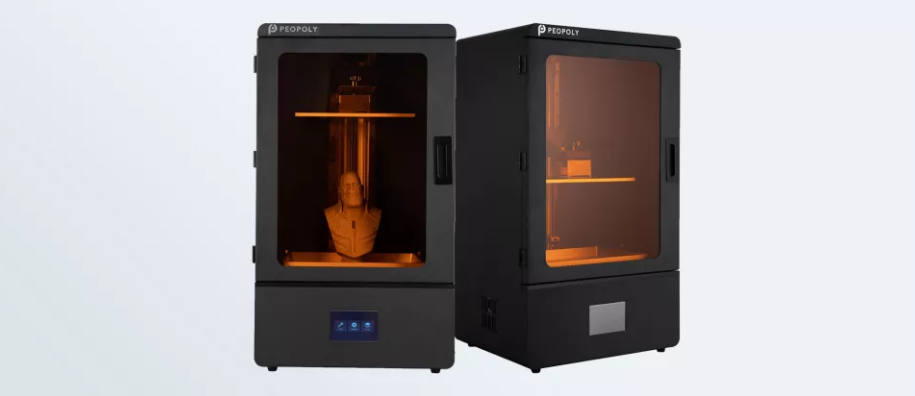

Phenom Noir

Phenom Noir был разработан с расчетом на скорость. Благодаря использованию монохромной LCD-панели значительно сокращаются потери УФ-излучения, что сокращает время печати. Peopoly утверждает, что при использовании Noir в сочетании со смолой компании возможно увеличение скорости печати от 80 до 100% по сравнению с текущим Phenom.

Также срок службы ЖК-панели Noir в 3-4 раза больше благодаря новой системе охлаждения. Принтер имеет размер печати 293 x 165 x 400 мм, что примерно на 12% больше, чем у оригинального Phenom.

Peopoly Phenom

Технология печати

Почему же Peopoly решили отойти от способа засветки по SLA технологии к MSLA?

Обе технологии используют ультрафиолетовый свет для отверждения фотополимерной смолы. Ключевое отличие состоит в том, что там, где лазерная система SLA засвечивает каждую точку слоя поочередно, MSLA отображает весь слой на ЖК-дисплее, через который светит ультрафиолетовый свет от массива светодиодов.

Благодаря эффективному отверждению одного слоя за раз, технология MSLA является более быстрым методом изготовления больших (или большого количества) объектов.

12,5-дюймовый ЖК-экран 4K Peopoly Phenom

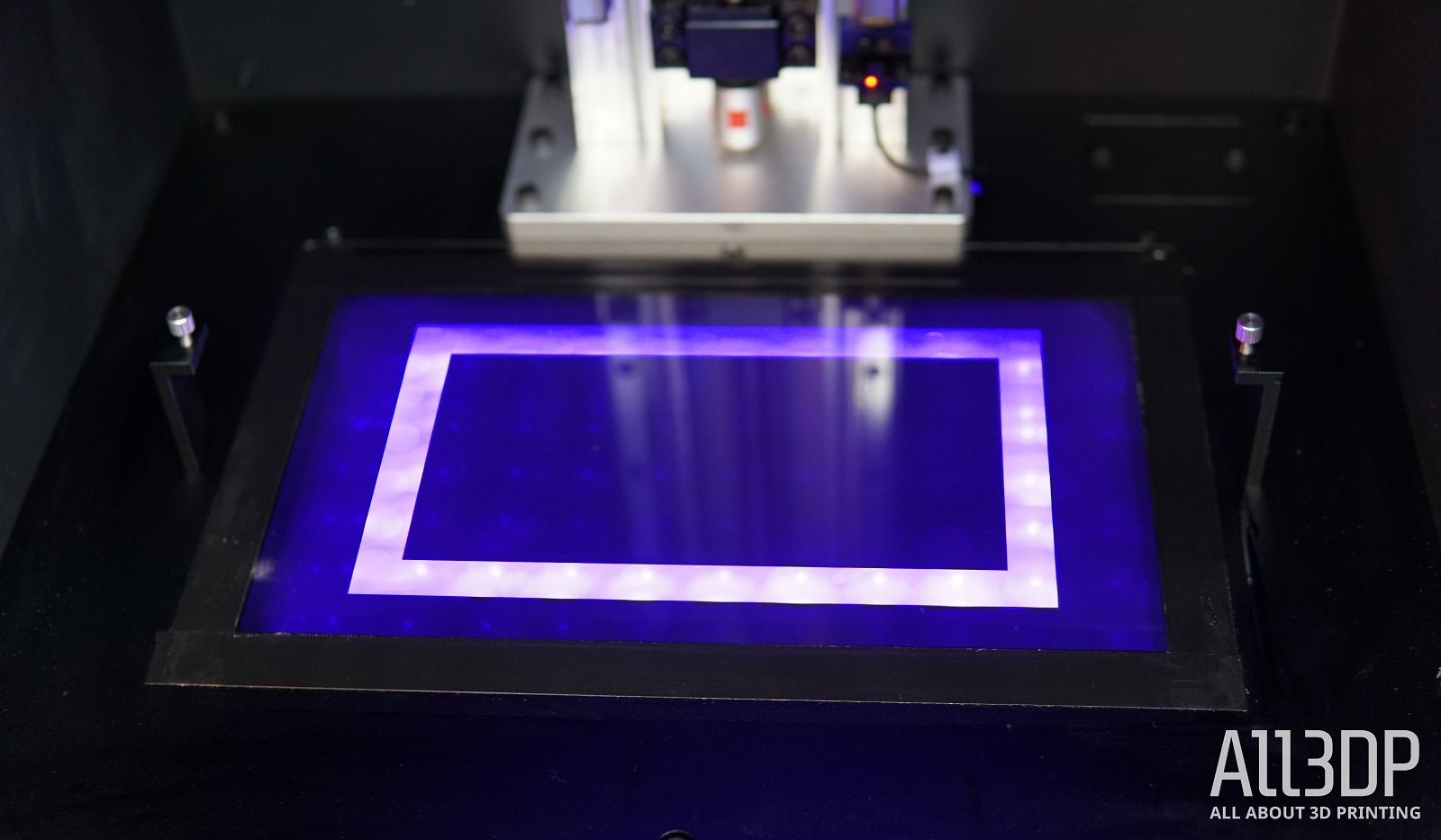

Peopoly Phenom оснащен 12,5-дюймовым ЖК-экраном с разрешением 4K и УФ-светодиодной панелью под ним. Между ними находится специальная линза, предназначенная для равномерного распределения света по рабочей поверхности и, согласно Peopoly, блокирования инфракрасного излучения от ламп.

В сочетании с массивом вентиляторов и радиатором большое внимание было уделено поддержанию стабильно низких рабочих температур для ЖК-экрана - одного из слабых мест технологии MSLA. При длительном воздействии тепла жидкие кристаллы ЖК-дисплея разрушаются.

При использовании такой большой LCD-панели и необходимости большого количества инфракрасного излучения для засветки всей области выделяется много тепла. Peopoly приняли меры, чтобы продлить срок службы панели, и установили большие и, как следствие, достаточно громкие вентиляторы. Также помогает продлить срок службы постоянное наполнение ванны для смолы, поскольку она действует как охлаждающий элемент для ЖК-дисплея во время работы.

Cрок службы LCD-дисплея у Peopoly Phenom от 200 до 800 часов (400 в среднем), после истечения срока можно приобрести фирменные панели Peopoly на замену. Судя по обсуждениям на форумах Peopoly и других порталах сообщества, замена панели занимает не больше 30 минут.

Внешний вид принтера

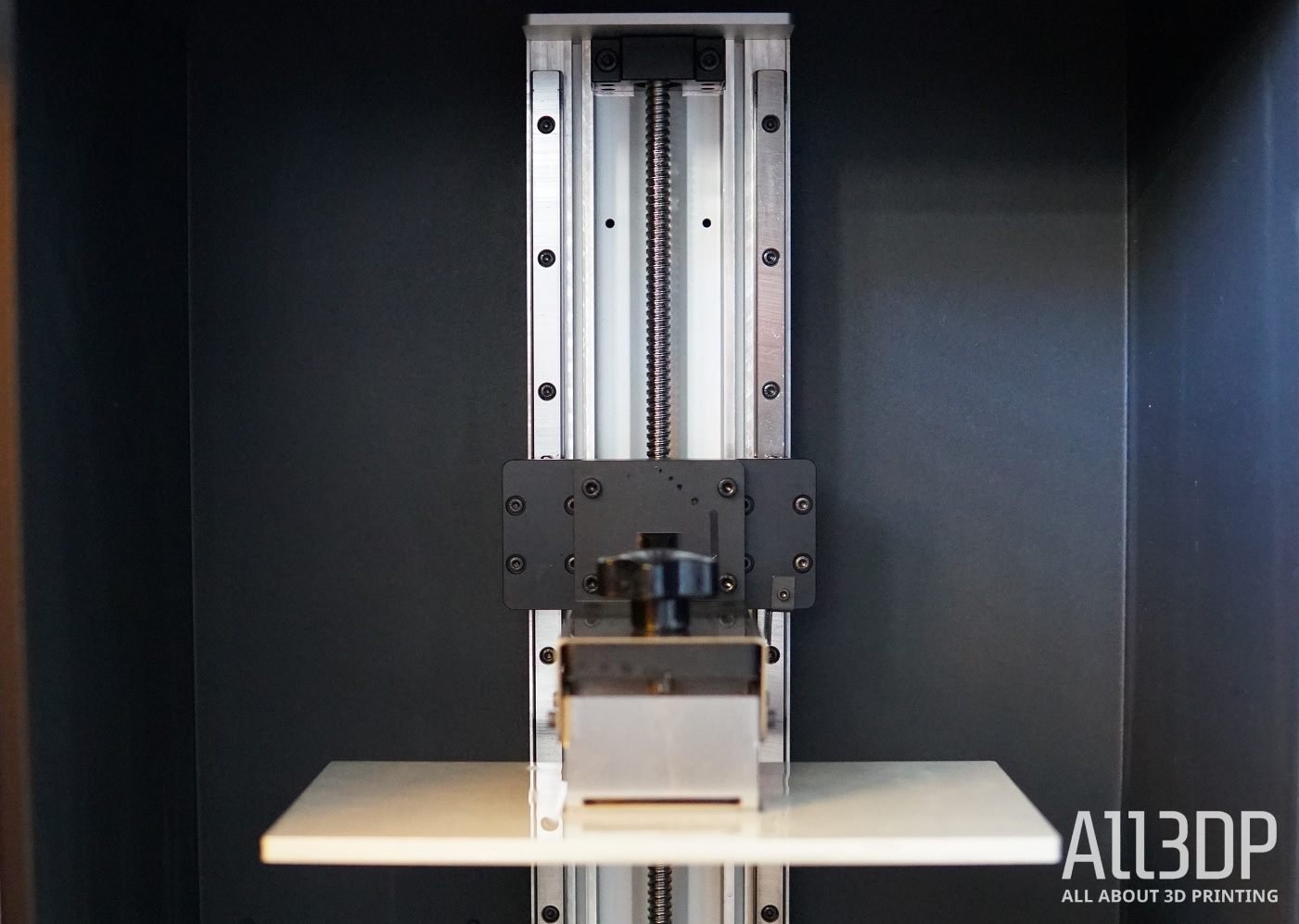

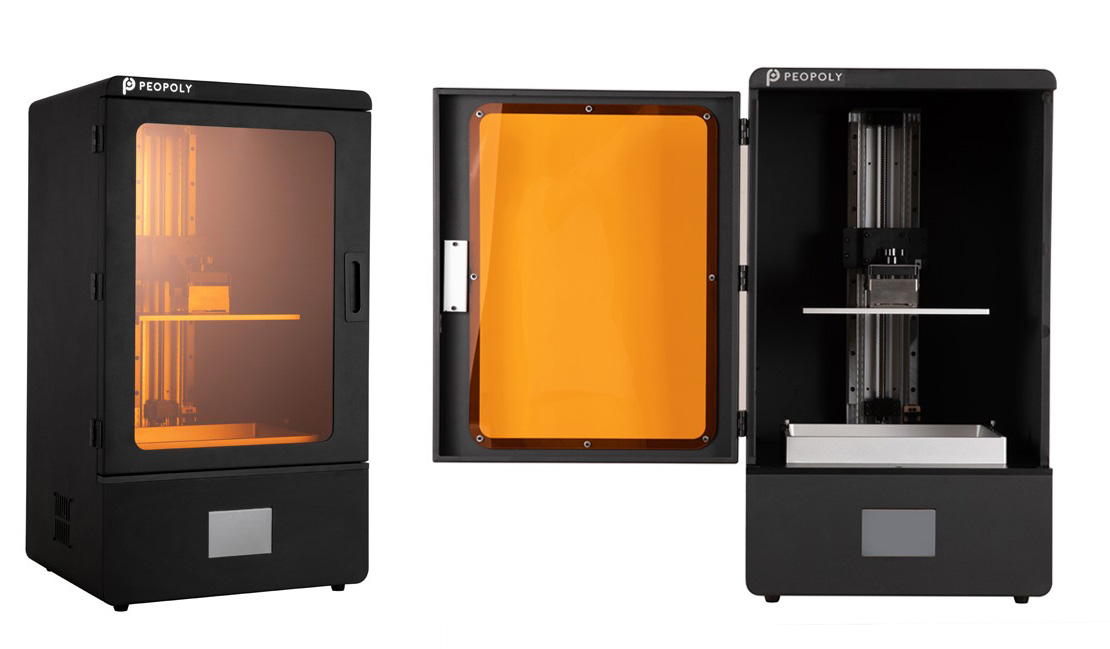

Внешне Phenom выглядит очень просто, его размер составляет, немого-немало, 452 x 364 x 780 мм. При первом открытии дверцы кажется, что она слишком хлипкая для такого солидного устройства, но пусть это не вводит вас в заблуждение. Peopoly Phenom надежен там, где это важно. Возьмем, к примеру, прочный консольный рычаг рабочей платформы или привод оси Z с его сверхмощной шарико-винтовой парой и линейными направляющими.

Принтер весит 42 кг, что может вызвать некоторые сложности при распаковке, но зато это дает отличную устойчивость при работе с ним.

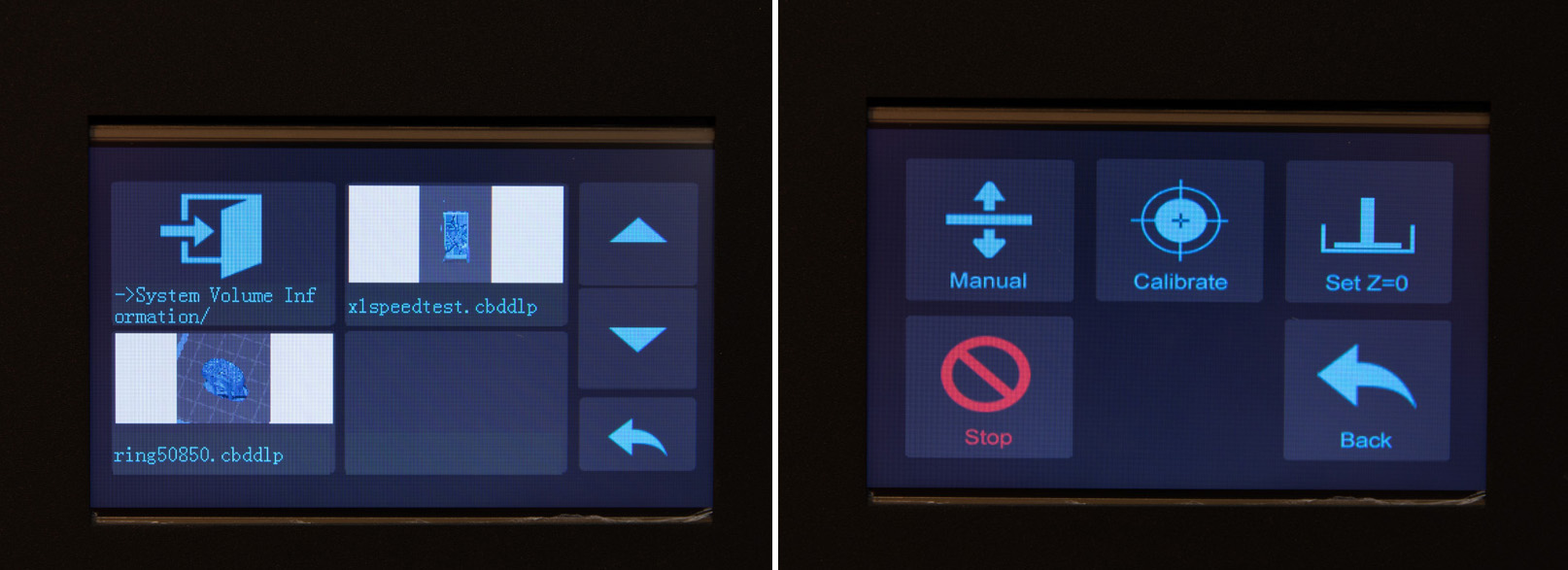

На передней панели Phenom установлен цветной сенсорный экран с диагональю 4,3 дюйма с простой прошивкой ChiTu. С помощью этого экрана вы управляете всеми функциями 3D-принтера, включая перемещение платформы для печати вверх и вниз, настройку яркости УФ-излучения, а также запуском и остановкой печати. Во время печати пользовательский интерфейс предоставляет полную информацию, включая время печати, общее количество слоев, визуализацию каждого слоя по мере его печати,



Интерфейс подключения

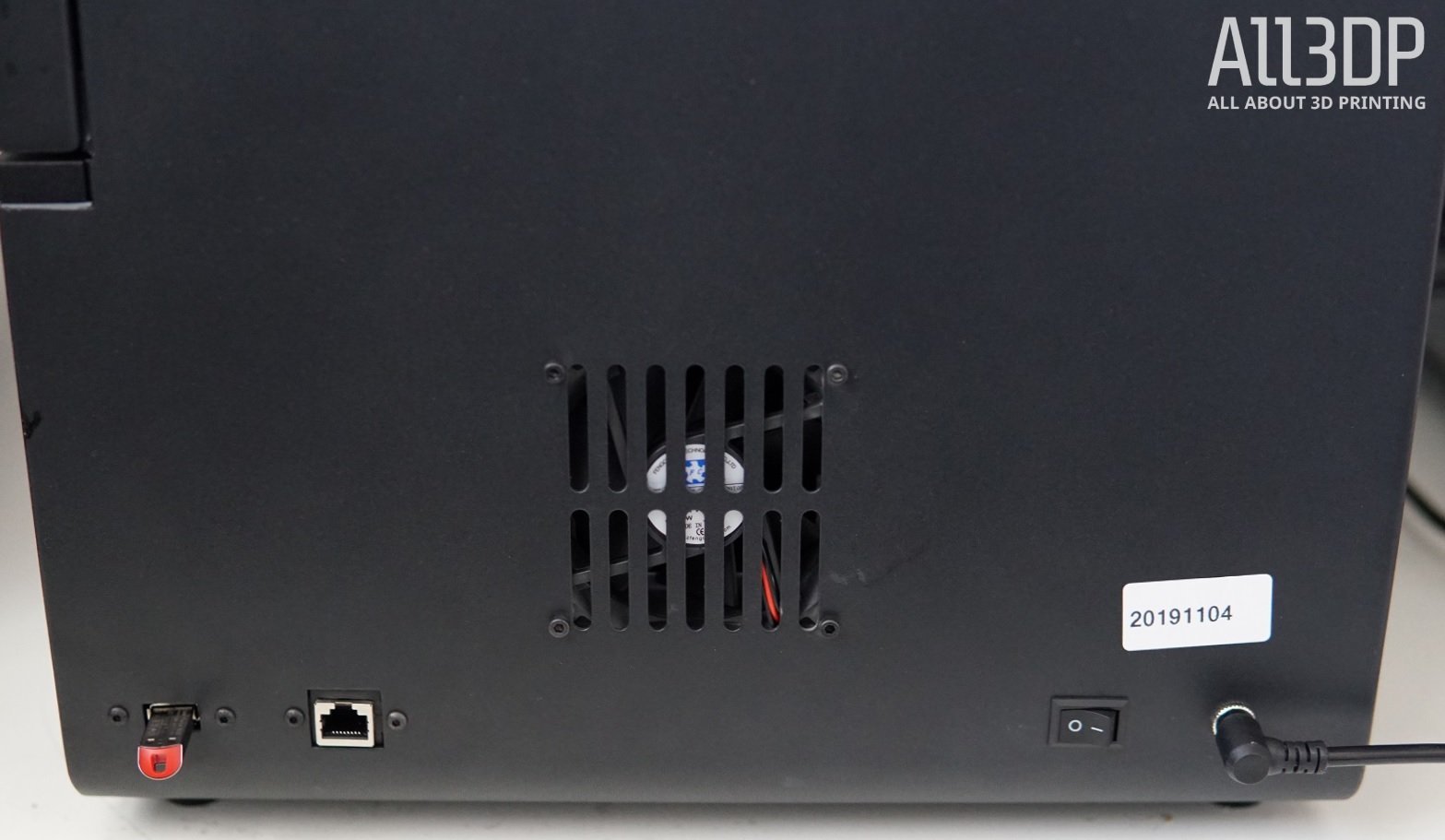

По какой-то причине Peopoly не снабдили свои принтеры Wi-Fi модулем, Phenom подключается через USB и Ethernet. Это может сказаться на удобстве использования для некоторых пользователей, хотя на получаемый результат это никакого влияния не оказывает.

Еще бы было неплохо снабдить принтер индикатором уровня смолы, с учетом размеров объектов, которые на нем можно печатать.

Установка и настройка принтера

Принтер Peopoly Phenom поставляется в собранном виде и полностью готов к работе.

Просто вставьте ванну для смолы, установите печатную платформу, подключите источник питания, и все готово.

Несмотря на то, что принтер калибруют на производстве, при транспортировке калибровка могла сбиться и лучше проделать эту процедуру заново. Предварительная калибровка рабочей платформы выполняется вручную с помощью листа бумаги, как и на большинстве подобных принтеров. На ЖК-экран кладете лист бумаги, опускаете платформу вниз и с помощью винтов фиксируете платформу на правильном расстоянии от экрана.

Материалы

Peopoly не накладывает ограничений на то, какие смолы вы можете использовать с Phenom, однако для разных фотополимеров требуются разные настройки, поэтому вам нужно будет настроить параметры (в частности, мощность светодиода и время экспозиции) для разных типов смол. Peopoly хранит список рекомендуемых настроек в Google, а на форумах Peopoly существует активное сообщество пользователей, которые также делятся своими настройками.

Печать

Ниже представлены фотографии напечатанных моделей и комментарии по ним от экспертов all3dp.com.

Первая напечатанная модель – тестовый куб Peopoly, который был на прилагаемой USB-флешке. Печатали из материала, который также шел в комплекте - Peopoly Deft Resin.

Тестовая печать длилась 13 часов и не вызвала почти никаких проблем. Принтер очень хорошо обработал мелкие детали сетки, но единственный минус - края куба оказались немного выгнуты. Методом проб и ошибок, включая выравнивание рабочей платформы, удалось исправить ситуацию.

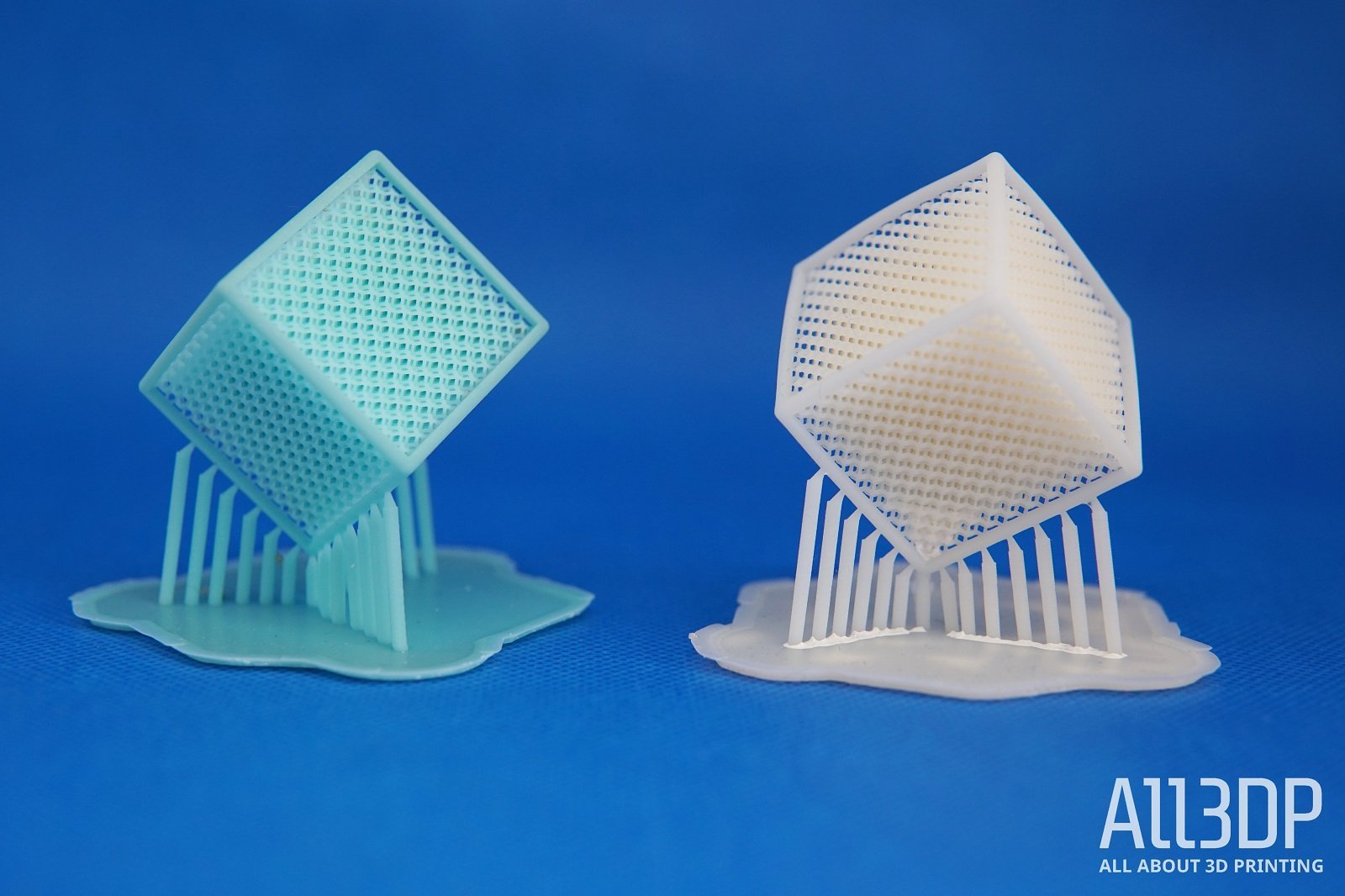

После повторной калибровки тестовый куб получился с ровными сторонами (слева) по сравнению с искривленным при первой попытке (справа).

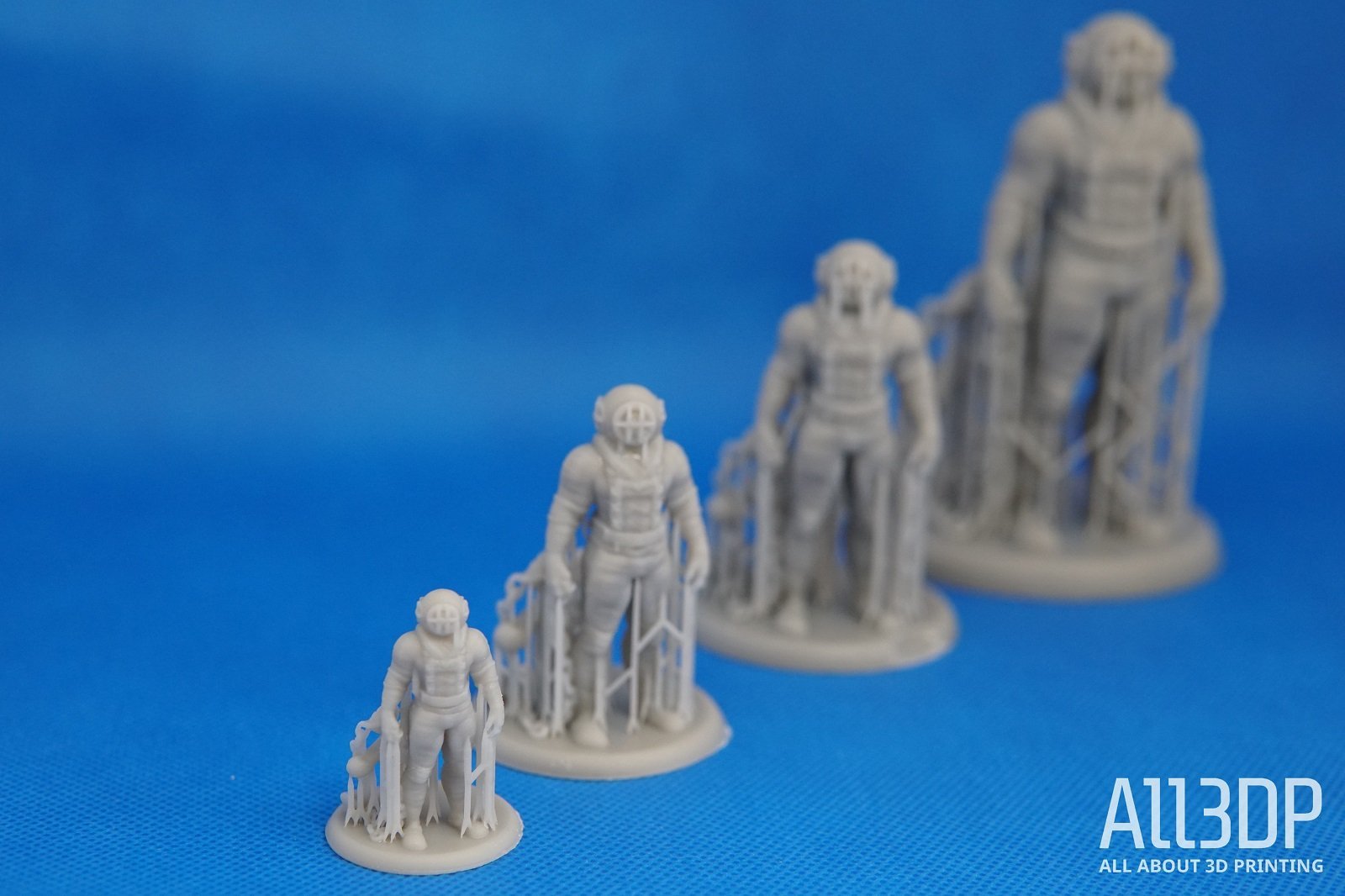

ЖК-экран Peopoly Phenom 4K имеет разрешение 3840 x 2160 пикселей, что дает ему точность позиционирования по оси XY - 72 микрона, что кажется не таким хорошим результатом для печати мелких деталей моделей, по сравнению с другими фотополимерными принтерами. Но вы можете видеть сами, что даже совсем миниатюрные модели, напечатанные на Phenom, достаточно детализированы и точны.

Но давайте будем честными, при печати на таком гиганте, как Peopoly Phenom, вы вряд ли будете ориентированы только на печать мелких фигурок.

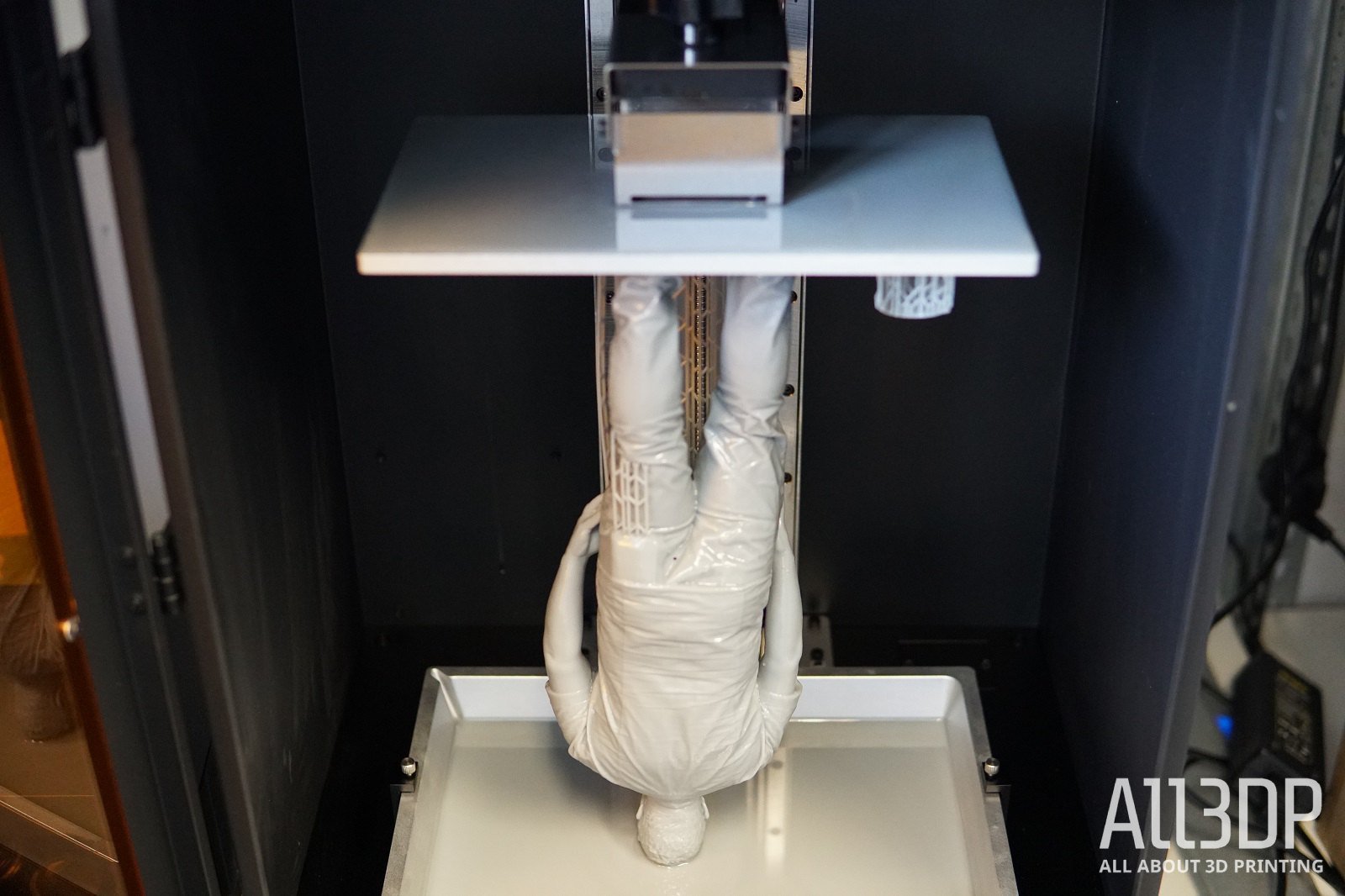

Благодаря высоте построения 40 см, Phenom позволяет печатать впечатляющие модели одним целым.

При печати некоторых моделей у экспертов all3dp.com возникли проблемы с прилипанием первого слоя к платформе, модели либо частично отсоединялись от печатной поверхности, либо целиком падали в ванну.

После легкой шлифовки печатной поверхности и настройки времени засветки первых слоев ситуация значительно улучшилась. Необходимо потратить какое-то время, чтобы выбрать правильные настройки, чтобы потом результаты печати стабильно вас радовали.

Ниже напечатанный механизм из обзора Peopoly Phenom от tomsguide.com

Зубья шестеренок и резьба винтов хорошо совместились друг с другом

А это напечатанные модели на Peopoly Phenom из обзора Джеймса Брикнелла на www.windowscentral.com:

Джеймс распечатал шлем Flash’а, который вы видите выше. С помощью Phenom он смог напечатать полноразмерный шлем целиком, без необходимости склеивать и подгонять его. Печать длилась 47 часов, и никаких проблем в процессе не возникло. Он настоятельно рекомендует принтер Phenom в том числе и для косплееров для изготовления оружия и доспехов с минимальной шлифовкой и склеиванием.

Также Джеймс привел в своем обзоре интересный пример, как можно построить бизнес с Peopoly Phenom.

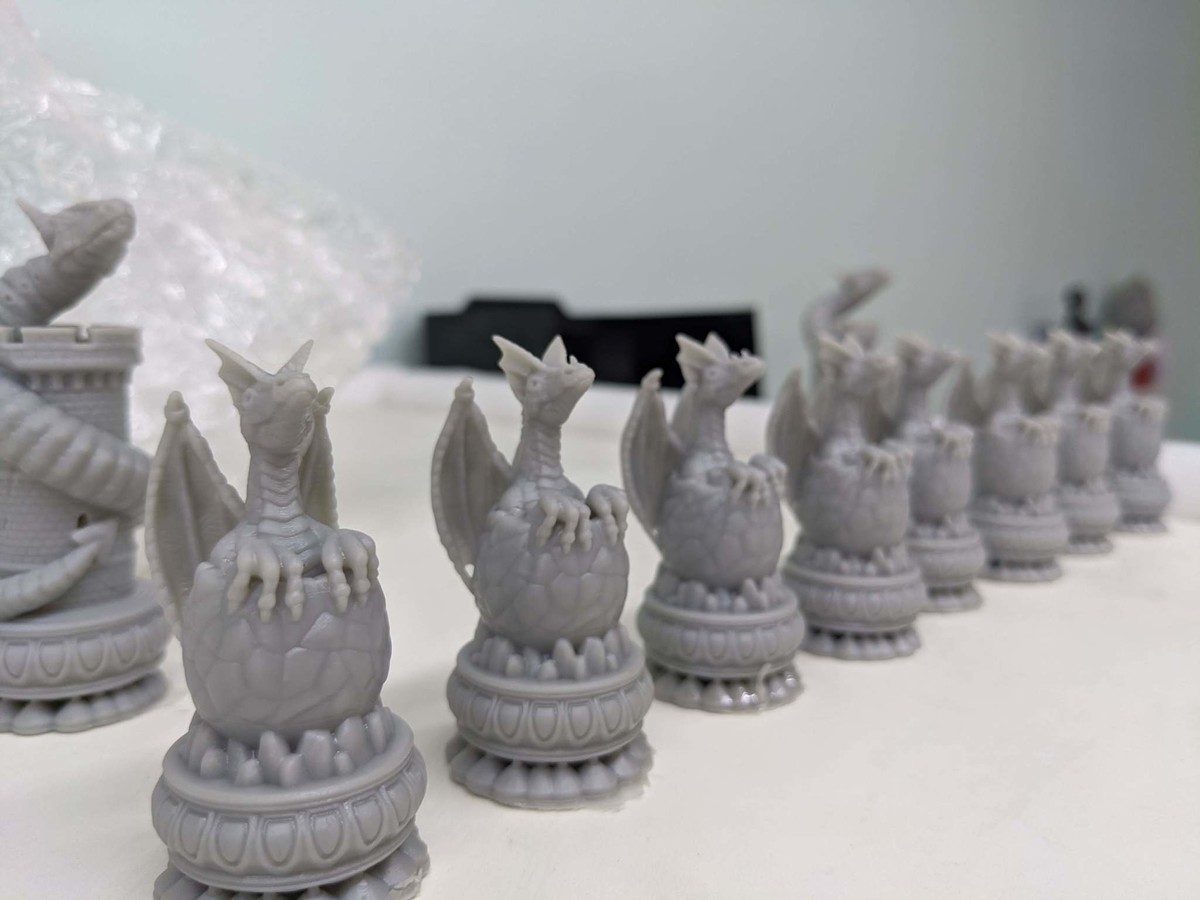

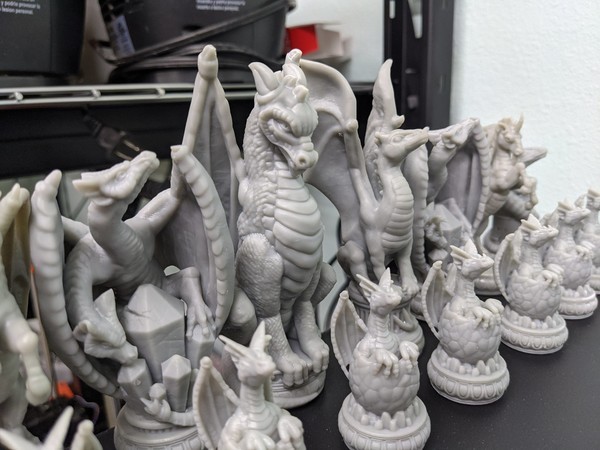

3D-дизайнер Луизы Дриггерс создала набор шахматных фигурок в виде драконов. У нее можно взять сами модели или купить готовый напечатанный набор шахмат, включая доску, которые она сама печатает. Всего в наборе 32 модели, и для их печати на принтере стандартного размера Луизе потребуется 120 часов непрерывной печати, чтобы изготовить весь набор. На Peopoly Phenom это займет всего 31 час, что значительно быстрее.

Для подобного малого бизнеса такой уровень массового производства нельзя недооценивать.

Слайсер

Компания Peopoly отказалась от слайсера Asura, разработанного для серии принтеров Moai, выбрав вместо него хорошо зарекомендовавший себя и популярный слайсер ChiTuBox, с которым работают многие производители 3D принтеров. Но также можно использовать любой другой слайсер для 3D-печати.

ChiTuBox - это слайсер, специально разработанный для подготовки 3D моделей для печати на принтерах с технологией MSLA. Хотя на первый взгляд слайсеры для FDM и фотополимерных 3D принтеров могут выглядеть одинаково, их возможности существенно различаются.

ChiTuBox предлагает функцию, позволяющую одним щелчком создать полость внутри модели, оставив заданную пользователем толщину стенки, что играет важную роль при печати на фотополимерных принтерах.

Еще один полезный эффект полых моделей - уменьшение площади УФ-излучения, теоретически продлевающей срок службы панели.

Также есть возможность создания отверстия, которое позволит стечь жидкой смоле, если вдруг она застрянет в пустотелой модели. ChiTuBox даже позволяет распечатать заглушку для отверстия отдельно. Таким образом, вы можете запечатать модель с помощью заглушки и УФ-лампы.

Еще одна необходимая вещь для успешной печати фотополимерами - это возможность создания необходимого количества поддержек.

Функции создания автоматических поддержек в ChiTuBox в большинстве случаев бывает достаточно. Но иногда необходимо добавлять поддержки вручную для определенных выступающих элементов или при желании увеличить шансы успешной печати для сложной модели.

Очень полезна возможность выбора прочности поддержек. В зависимости от размера вашей модели, у вас могут быть сложные или толстые опоры, что сокращает количество следов при снятии поддержек.

Толстые и тонкие поддержки на одной и той же модели

Несмотря на то, что огромное множество полезных функций делают ChiTuBox хорошо подходящим слайсером для печати на фотополимерных принтерах, у него есть и некоторые недостатки.

Во-первых, на не мощных компьютерах ChiTuBox сталкивается с трудностями при работе с большим количеством моделей одновременно, он может зависнуть или отключиться.

Еще один недостаток, касающийся не самого слайсера ChiTuBox, а конкретной прошивки ChiTu, на которой работает Phenom, заключается в том, что он использует несколько устаревший формат файла (.cbddlp). Размеры файлов довольно большие. Другие современные фотополимерные принтеры, такие как Elegoo Mars Pro, также работающие с прошивкой ChiTu, используют более новый и легкий формат файла .ctb. Заметна разница при записи файла размером, скажем, несколько сотен килобайт, по сравнению с шестьюстами мегабайтами у Phenom.

Наши выводы

Peopoly Phenom впечатляет своим качеством печати, простотой использования, прочной конструкцией и, конечно, огромным объемом печати, превосходящим большинство своих конкурентов.

Хотя разрешение печати, может быть, не такое высокое, как у некоторых других фотополимерных принтеров, разница едва заметна невооруженным глазом и не умоляет достоинства принтера.

Учитывая цену в 195 000 рублей, можно поспорить, что Peopoly Phenom может считаться стартовым фотополимерным 3D-принтером. Но он станет любимой и надежной рабочей лошадкой для профессиональных мастеров или представителей малого и среднего бизнеса, нуждающихся в производстве готовых деталей, объектов или прототипов крупного размера или в больших партиях. Просто убедитесь, что ваш компьютер достаточно мощный, чтобы подготовить файлы в слайсере, вовремя меняйте LCD-панель и пленку в ванне, и творите в свое удовольствие!

По сути, это уникальное предложение за данную стоимость – настольный фотополимерный принтер, печатающий в тех же размерах и с той же детализацией, как и многие промышленные машины с ценой от миллиона.

Да, он достаточно громкий и его лучше не ставить в спальне или гостиной, но это такие мелочи, по сравнению с его плюсами.
