Designer X – это профессиональный, высокопроизводительный 3D принтер из новой линейки PICASO 3D на платформе X, созданный для широкопрофильного производства. О комплектации, технических особенностях и областях применения читайте в нашем обзоре!
Комплектация
Designer X поставляется в коробке размером 500х540х700 мм, где кроме самого принтера мы найдем катушку филамента, две коробки с комплектующими и буклет с краткой инструкцией по подготовке устройства к работе.

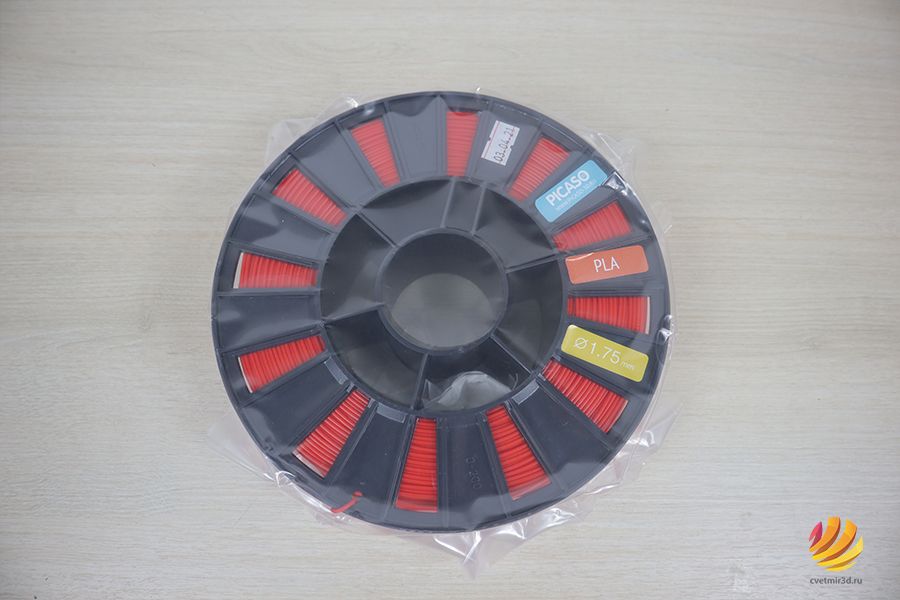

В качестве материала для пробной печати производитель предлагает катушку красного пластика Picaso 3D PLA 750г.

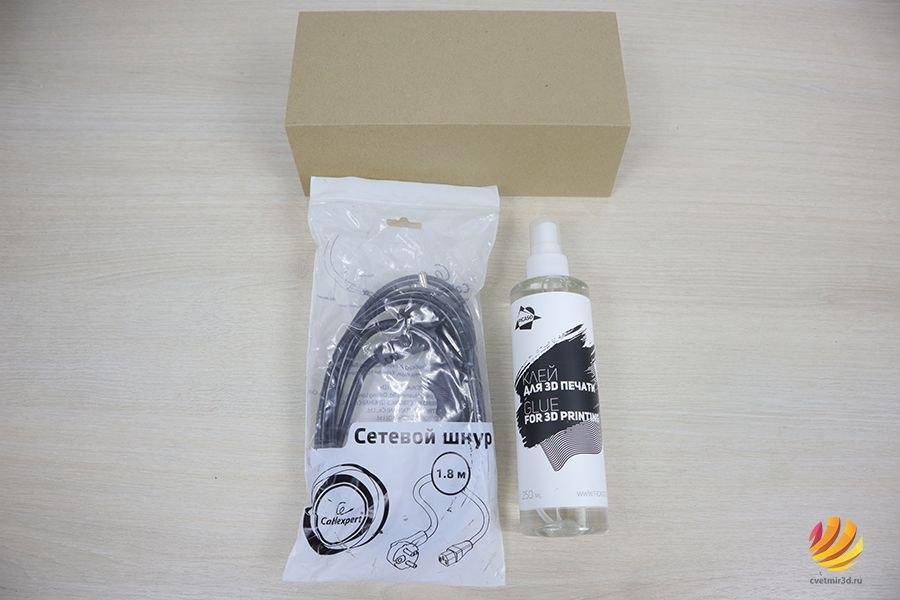

В коробке поменьше упакованы сетевой шнур на 1.8м и флакон клея объемом 250мл, который пригодится для увеличения адгезии поверхности стола при печати тугоплавкими пластиками.

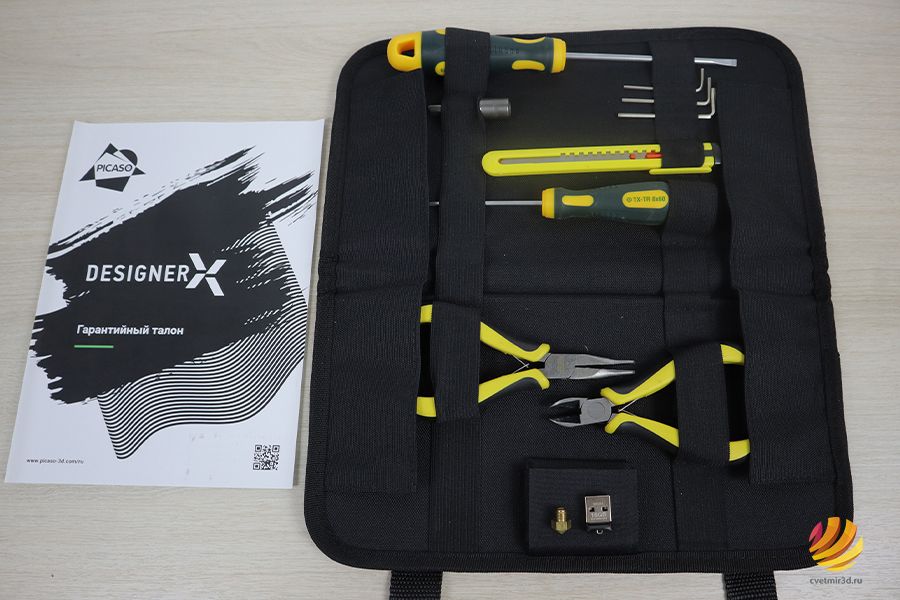

Во второй коробке упакованы гарантийный талон на техобслуживание, а также пенал с инструментами, в кармашке которого расположены запасное сопло диаметром 0.3мм и USB-флешка на 16 Гб.

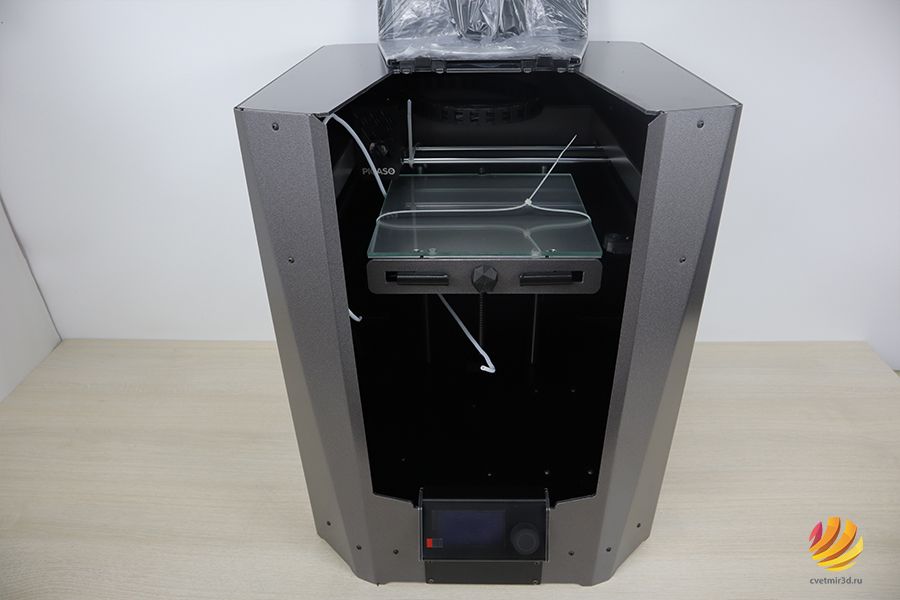

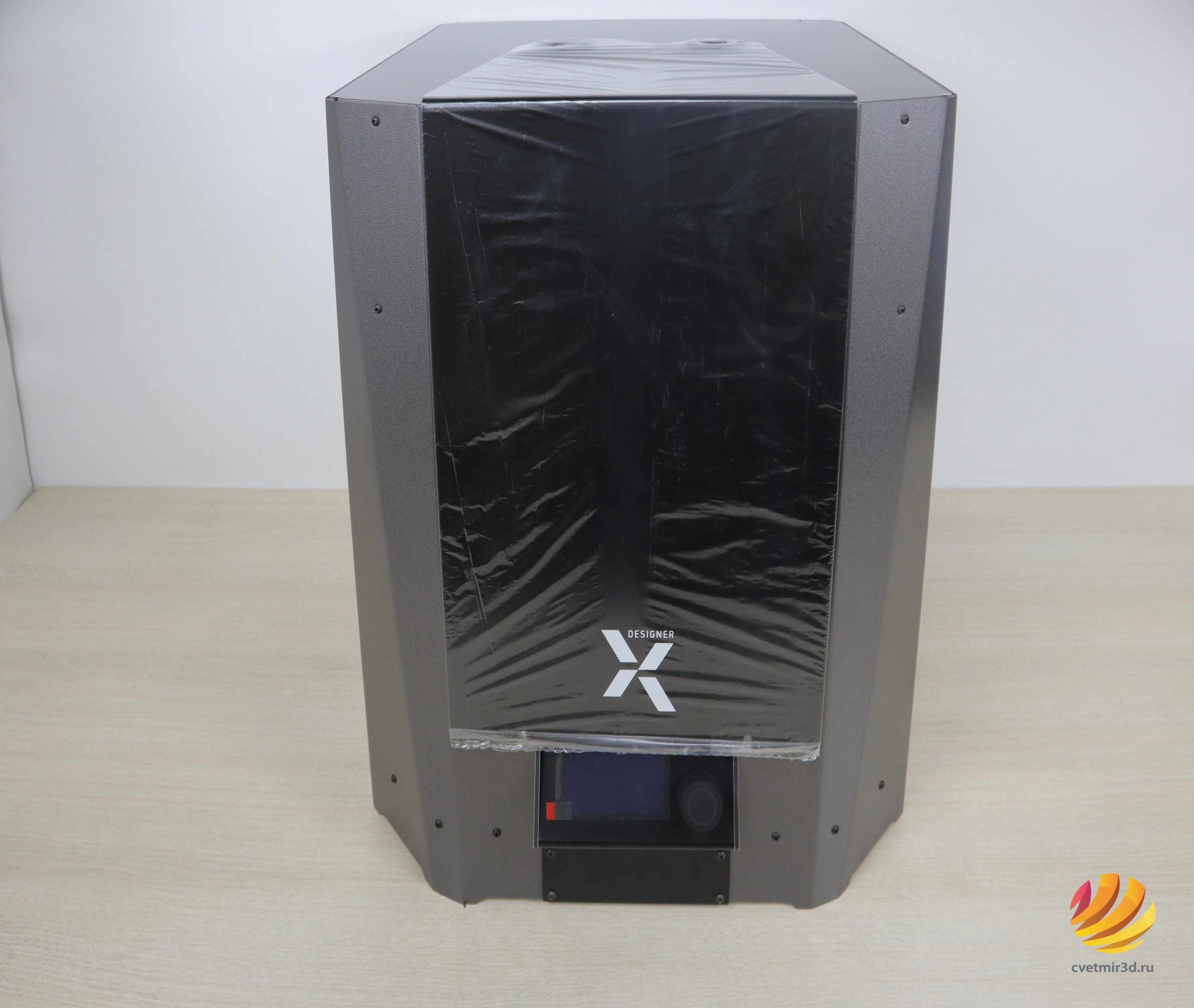

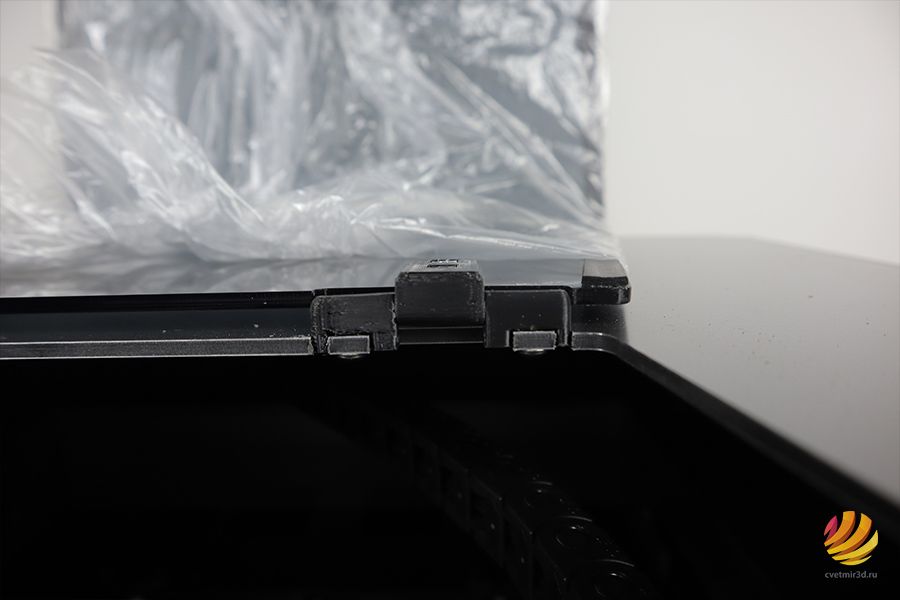

Дверца принтера обтянута полиэтиленовой пленкой, а все подвижные элементы в печатной камере надежно зафиксированы пластиковыми стяжками.
Характеристики

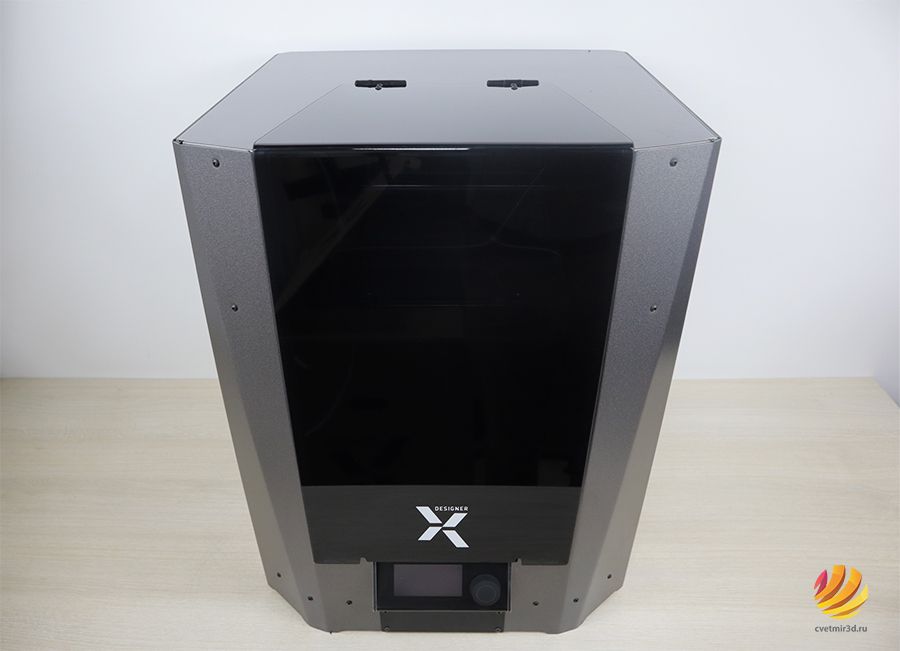

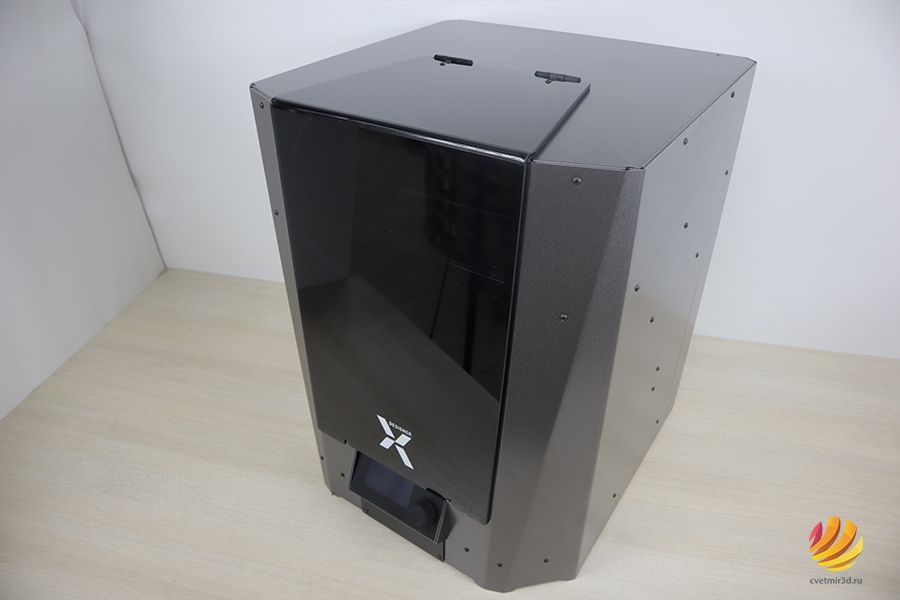

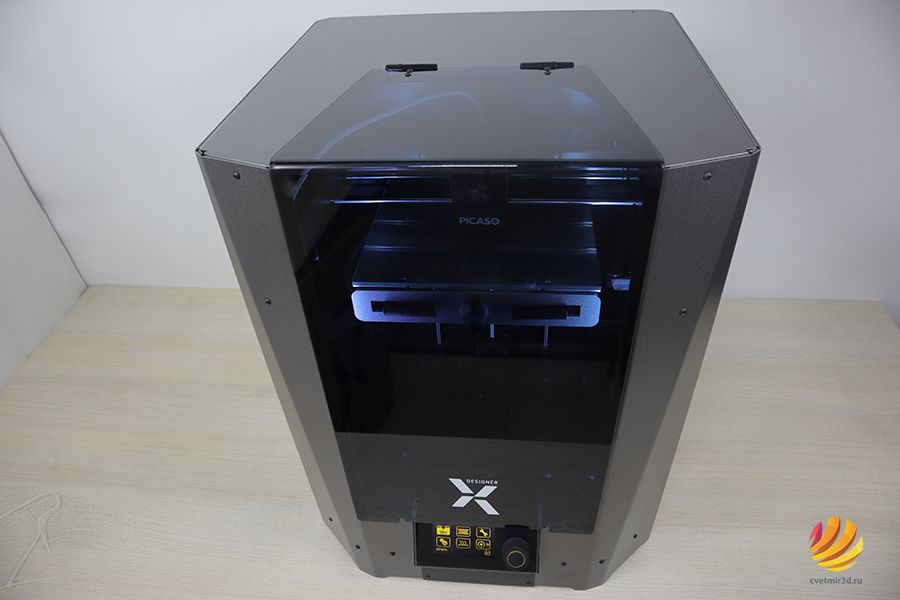

Размер Designer X составляет 490х430х390мм, а вес – 17кг. Корпус принтера выполнен из алюминия (композит), а дверца из полупрозрачного термостойкого пластика.

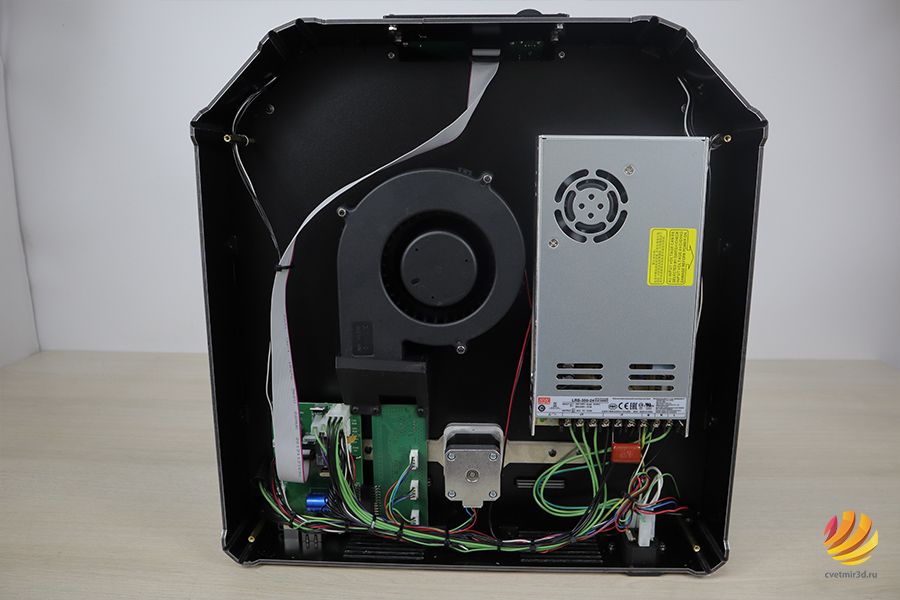

В основании принтера под нижней панелью расположена электроника. В качестве блока питания PICASO выбрали для принтеров серии X надежный Mean Wall 350W/24V.

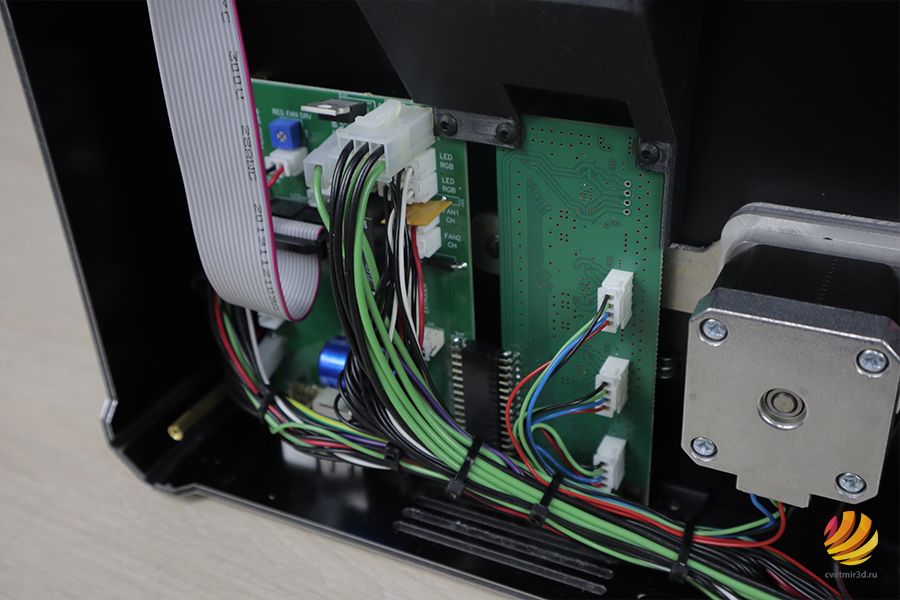

Управляющая плата в Designer X собственного производства на базе 32-битного процессора ARM CORTEX M4, мощности которого хватит как на решение задач текущего функционала принтера, так и для программных расширений новых прошивок Designer X. Учитывая высокие температурные режимы принтера, в качестве обдува управляющей платы используется 100мм кулер турбинного типа. Вся коммутация аккуратно заправлена, болтающихся проводов нет.
Кинематика принтера – H-bot, где используется один ремень на двух моторах. При такой системе движение печатающей головки по оси X происходит, когда оба мотора вращаются в одну сторону, при вращении моторов в разные стороны головка движется только по оси Y, а когда вращается только один мотор – головка движется по диагонали. Данная система позволяет печатать на высоких скоростях за счет облегченной конструкции, т.к. на оси X отсутствует мотор. Но в системе H-bot особенно важно качество ремня и сила натяжения, ведь использование длинного ремня на высоких скоростях может привести к его растяжению, что повлияет на качество печати. Поэтому важно добиться максимальной жесткости в данной конструкции. Стоит отметить, что на Designer X ремень изначально натянут достаточно сильно, поэтому в принтере отсутствуют натяжители для дополнительной регулировки ремня.
Также на осях XY отсутствуют концевые выключатели – экструдер отбивается по углам, и за счет драйверов обратной связи принтер определяет координаты.

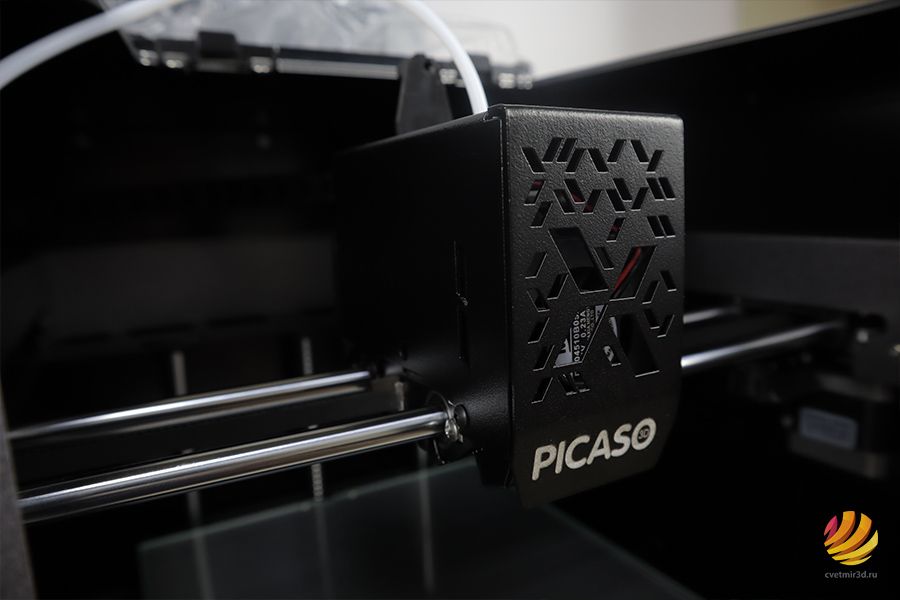

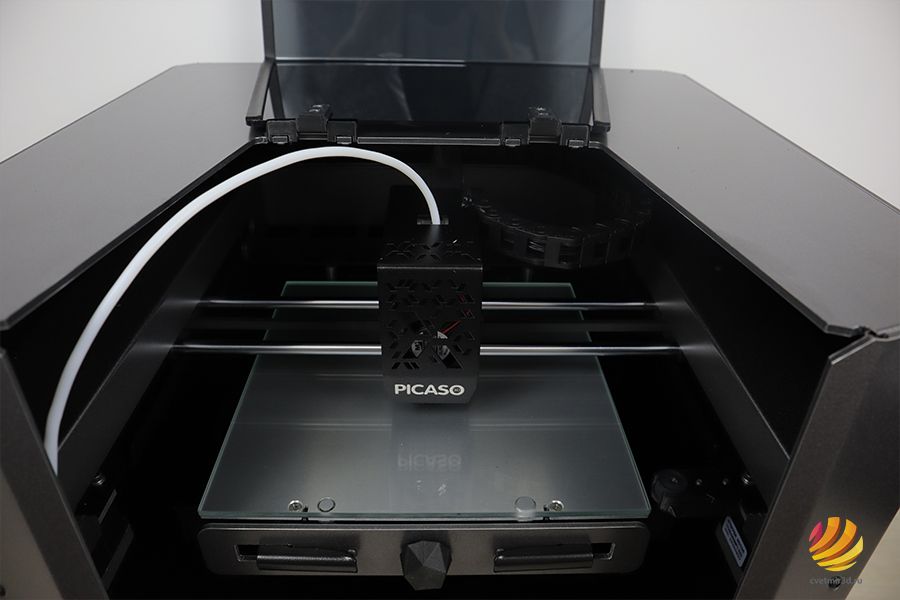

Голова в Designer X довольно массивная, поэтому движется по двум цилиндрическим 8мм валам.

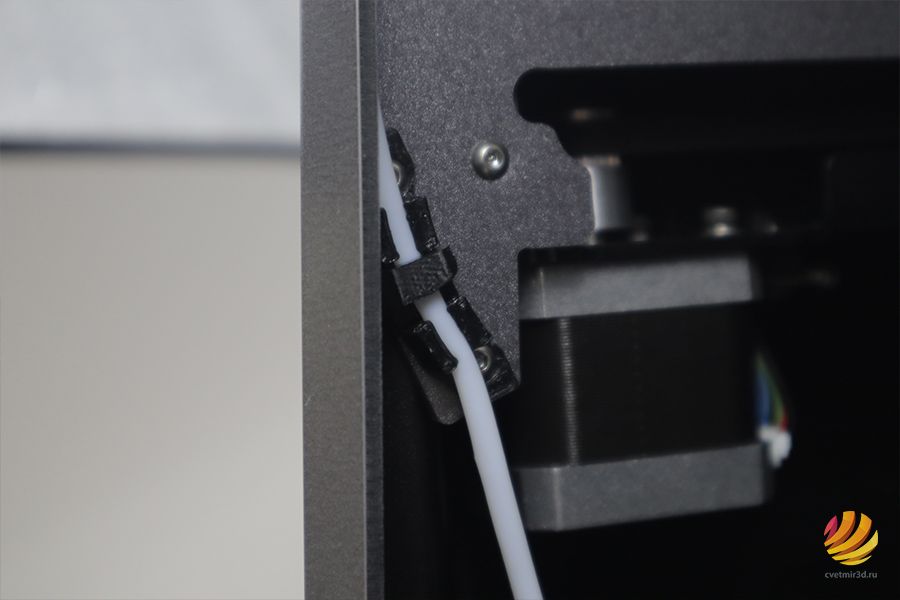

Designer X использует экструдер системы Direct – мотор подающего механизма установлен в печатающую головку, что позволяет печатать с быстрым ретрактом. Подающий механизм оснащен двумя шестернями, которые обеспечивают равномерную подачу гибких материалов, таких как Flex и TPU.

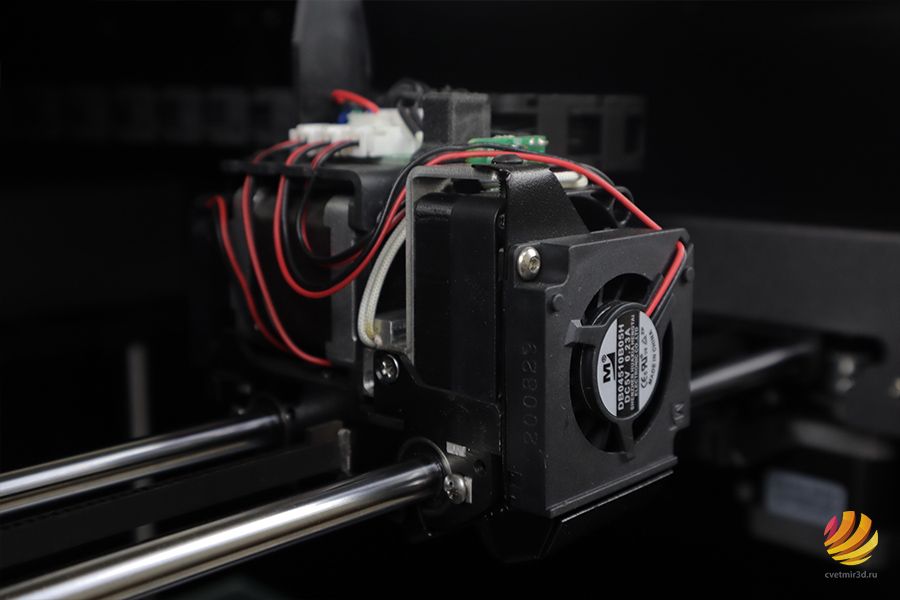

Также в печатающую головку встроена система двойного обдува – два кулера установлены друг напротив друга. От первого кулера идет воздуховод направленный на деталь, а второй кулер подхватывает воздушный поток от первого, что позволяет эффективнее охлаждать хотэнд.
Встроенный энкодер системы Flow Control позволяет отслеживать сразу несколько типов возможных неисправностей: засор сопла, запутавшийся материал, неравномерный диаметр и обрыв прутка. В случае засора система автоматически запустит алгоритм прочистки экструдера, после чего печать возобновится.
Designer X поставляется с соплом диаметром 0,3мм, но при необходимости его можно заменить на сопла диметром 0.2-0.8мм.

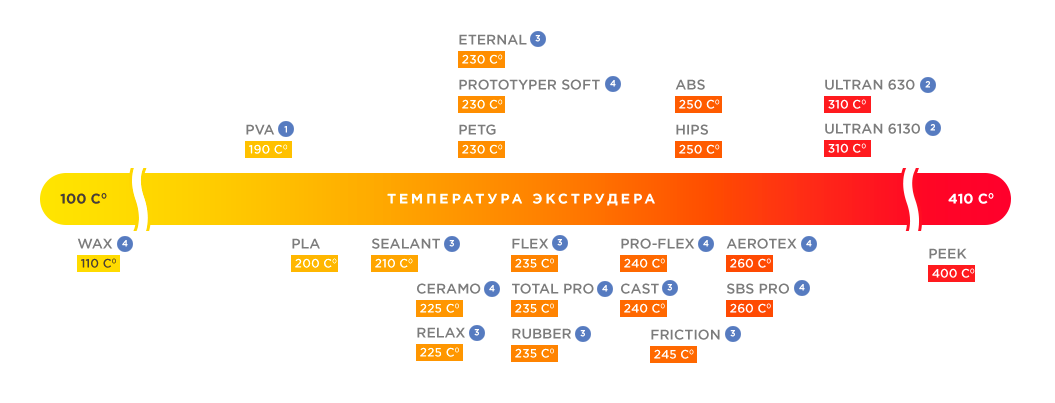

Максимальная температура нагревательного блока составляет 4100, что позволяет печатать не только распространенными материалами ABS, PLA, PVA, HIPS, но и сверхтугоплавкими инженерными пластиками SBS, AEROTEX, ULTRAN и PEEK.

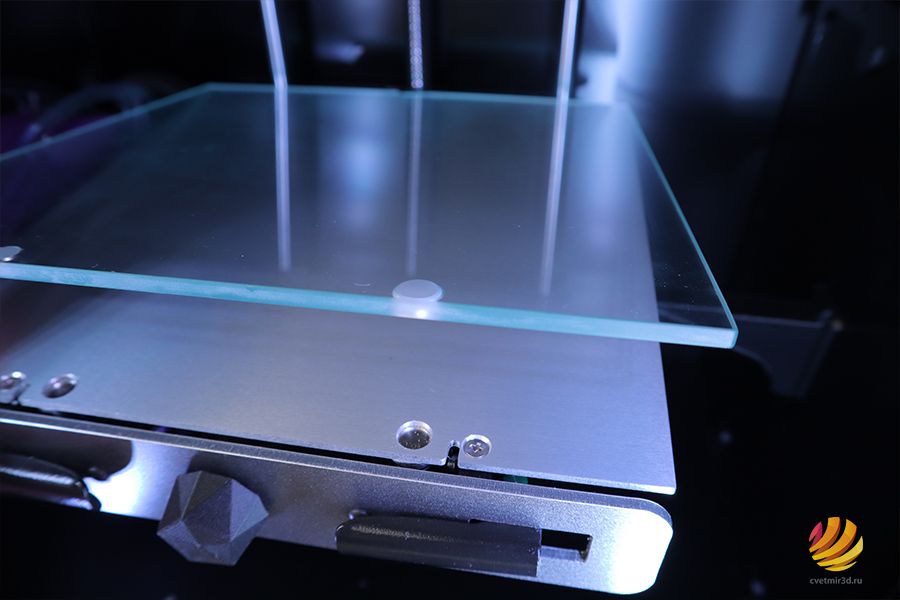

Область построения принтера – 200х200х210мм. Платформа стола движется по оси Z за счет 12мм винта и двух 12мм цилиндрических валов. Стол также соответствует режимам работы с инженерными пластиками и поддерживает нагрев до 1500. Закрытый корпус принтера ограничивает возможности отделения модели от стола, что особенно важно при работе с моделями больших размеров, поэтому в Designer X используется магнитное крепление стеклянной пластины стола, позволяющее извлечь напечатанную модель вместе с пластиной, а после отделить.

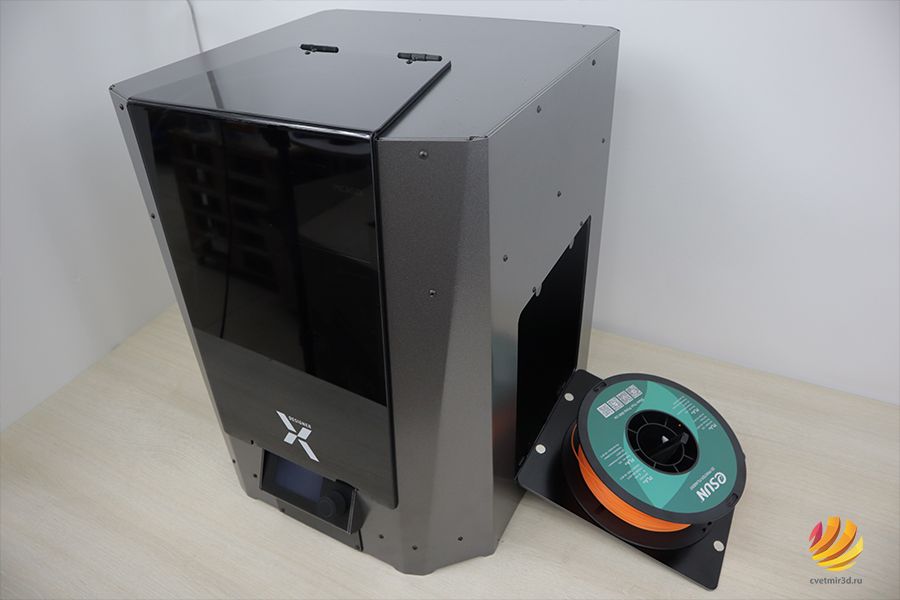

На боковых панелях принтера расположены дверцы с держателем филамента, в которых также используются магнитные крепления.

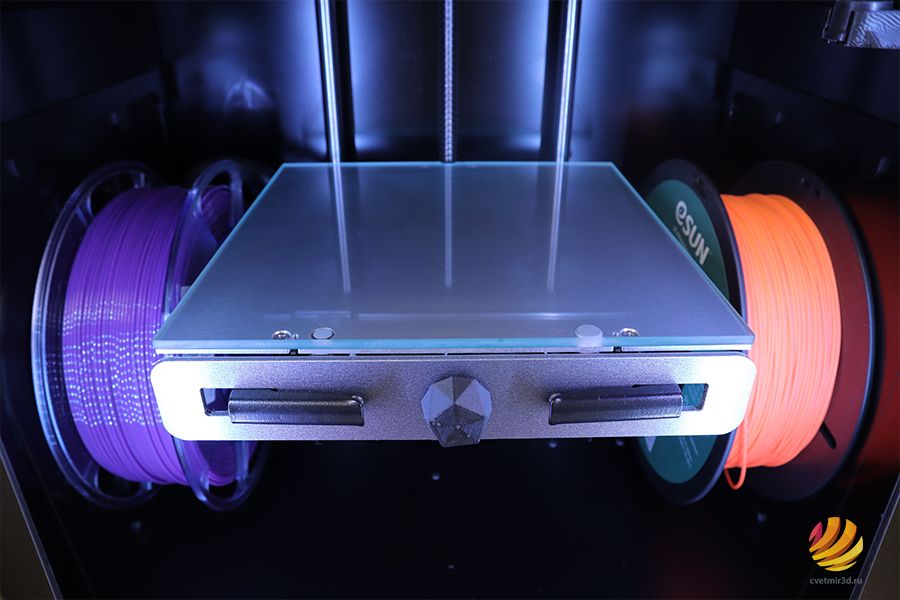

Размеры стола позволяют свободно уместить в корпусе по две килограммовые катушки пластика, благодаря чему можно легко заменить материал во время печати или же установить другой пластик на следующую печать.

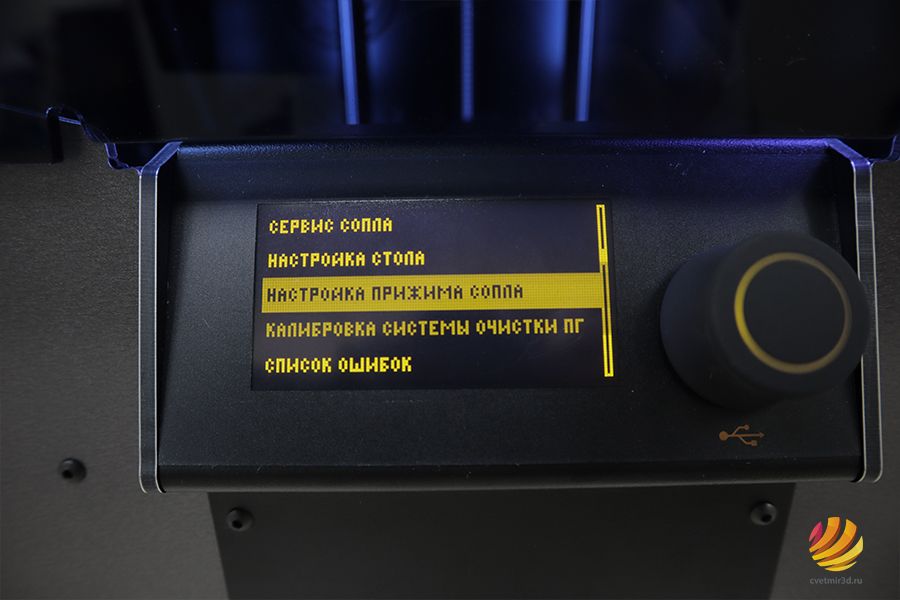

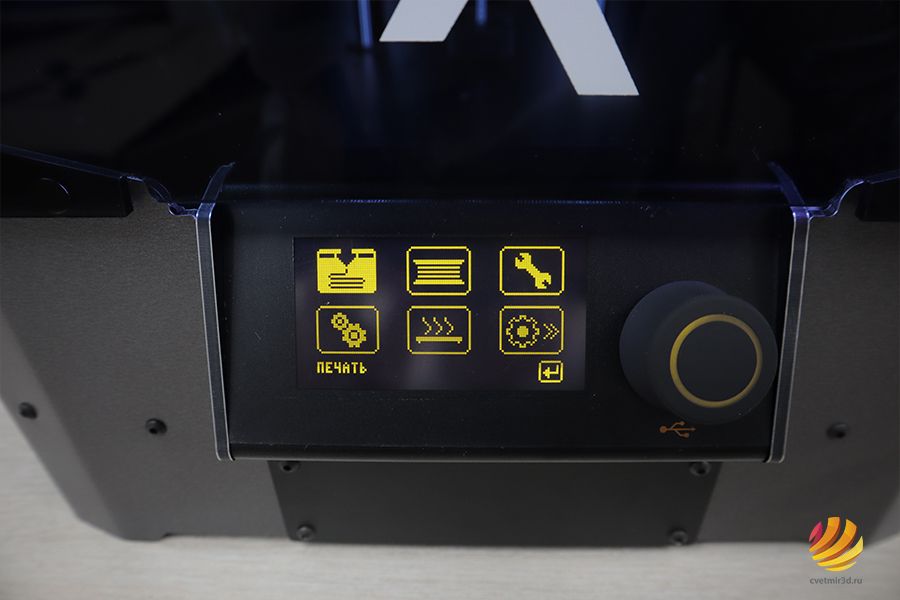

В Designer X используется монохромный дисплей с энкодером.

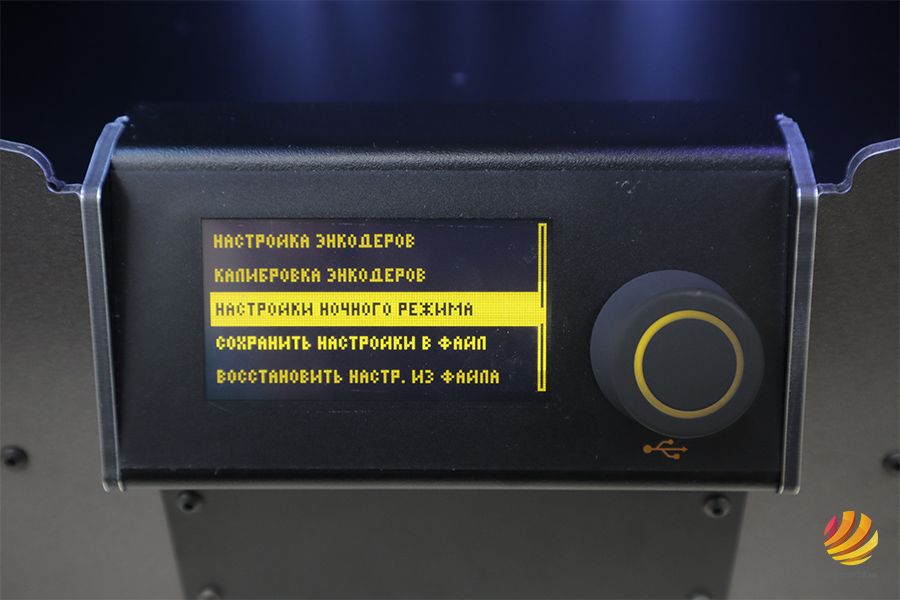

Меню принтера разбито на привычные вкладки: печать, загрузка/выгрузка филамента, нагрев стола и сопла, калибровка и прочие настройки. Все команды меню прописаны на русском языке.

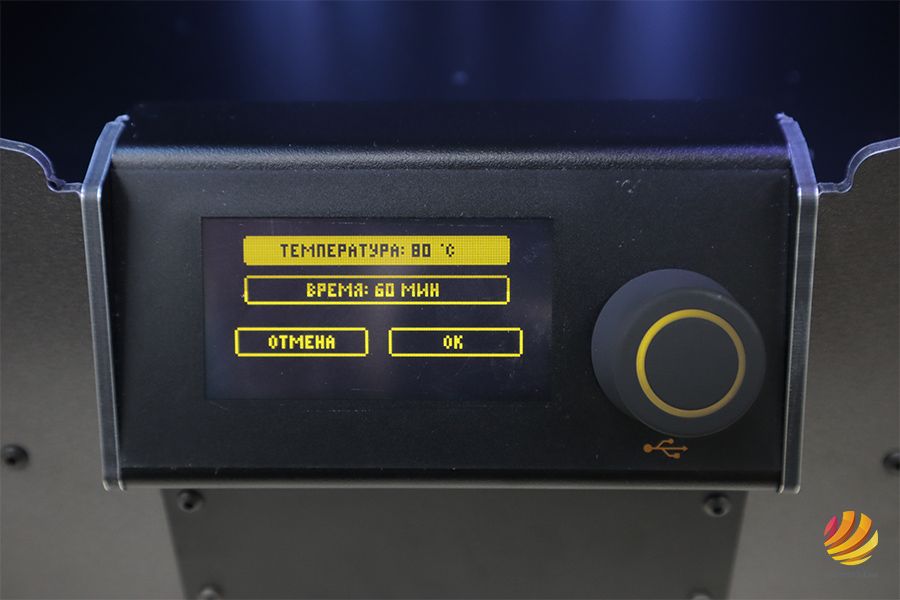

Но есть и много нововведений от PICASO: режим прочистки печатающей головки, функция сушки катушки филамента на столе, ночной режим печати с замедлением скорости и треволов. Большинство функций имеет наглядные анимации.

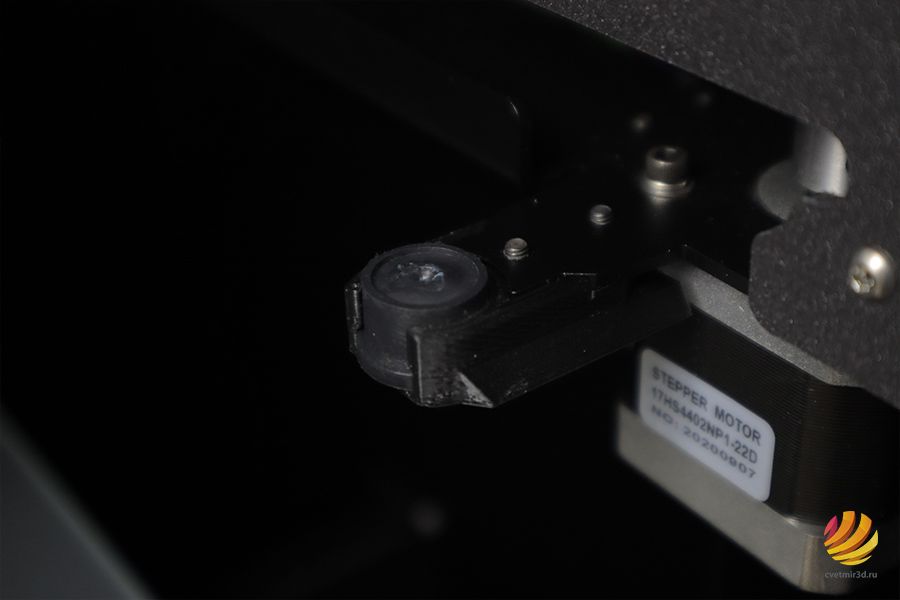

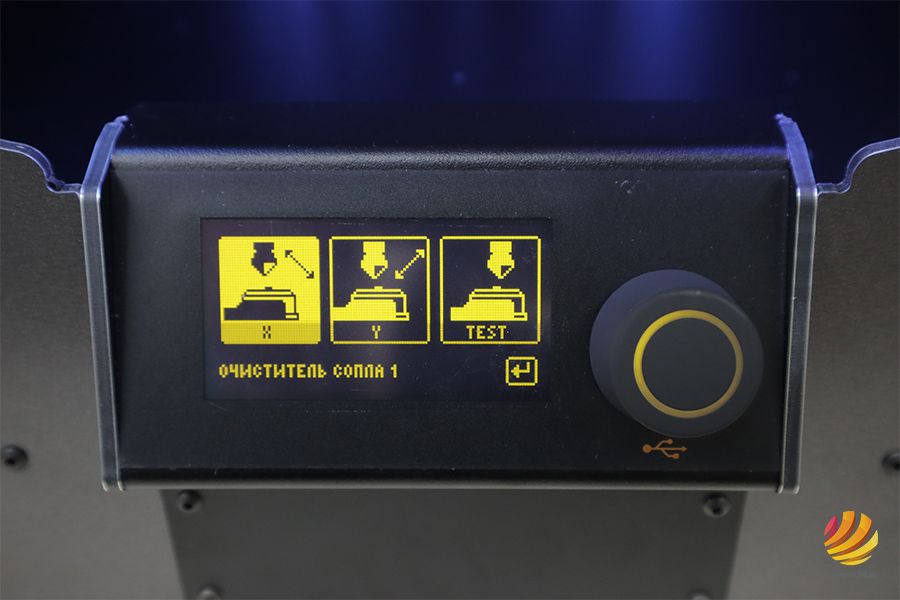

Отдельно отметим функцию «Очиститель сопла», которая предусматривает не только отдельное меню в прошивке, но и дополнительный девайс в корпусе принтера – шайба с отверстием из мягкой резины. В данном режиме сопло калибруется по отверстию в шайбе, а затем по прохождению пластика через шайбу контролируется степень прочистки сопла.
Но глядя на держатель шайбы, нельзя не остановиться на таком минусе в Designer X как большое количество деталей напечатанных из ABS-пластика. На фоне качественного цельнометаллического корпуса и общего технического исполнения использование деталей из ABS вместо литья кажется неоднозначным, учитывая, что мы имеем дело не с первой партией, а налаженным производством.
Слайсер Polygon X
Designer X работает с фирменным слайсером Polygon X, который поставляется с принтером на USB-флешке.
Polygon X имеет простой дизайн, который разделен на 3 условные вкладки: Новое задание, Просмотр задания и Мониторинг.

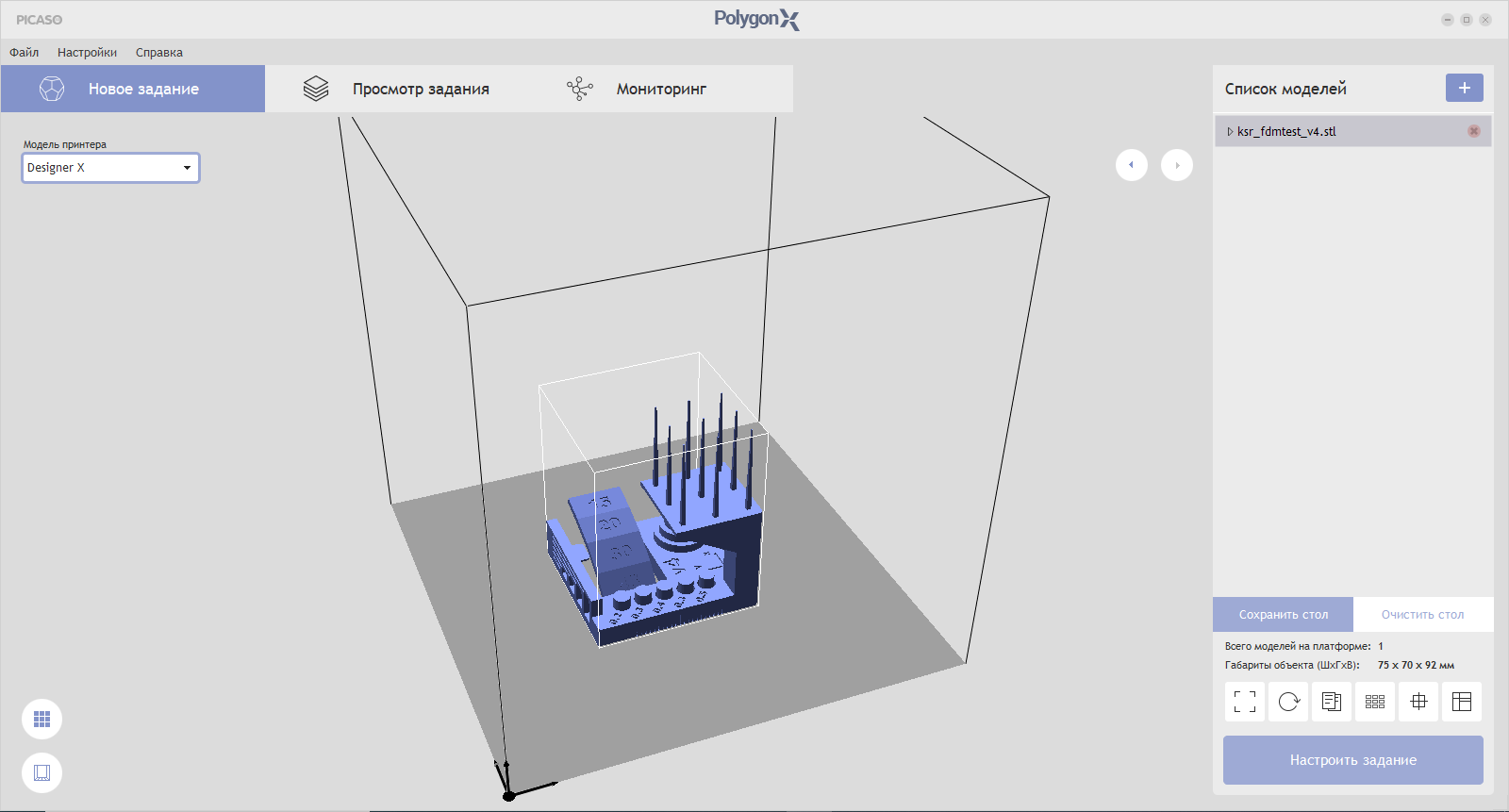

Во вкладке "Новое задание" мы можем разместить, повернуть и масштабировать модель при помощи панели инструментов справа.

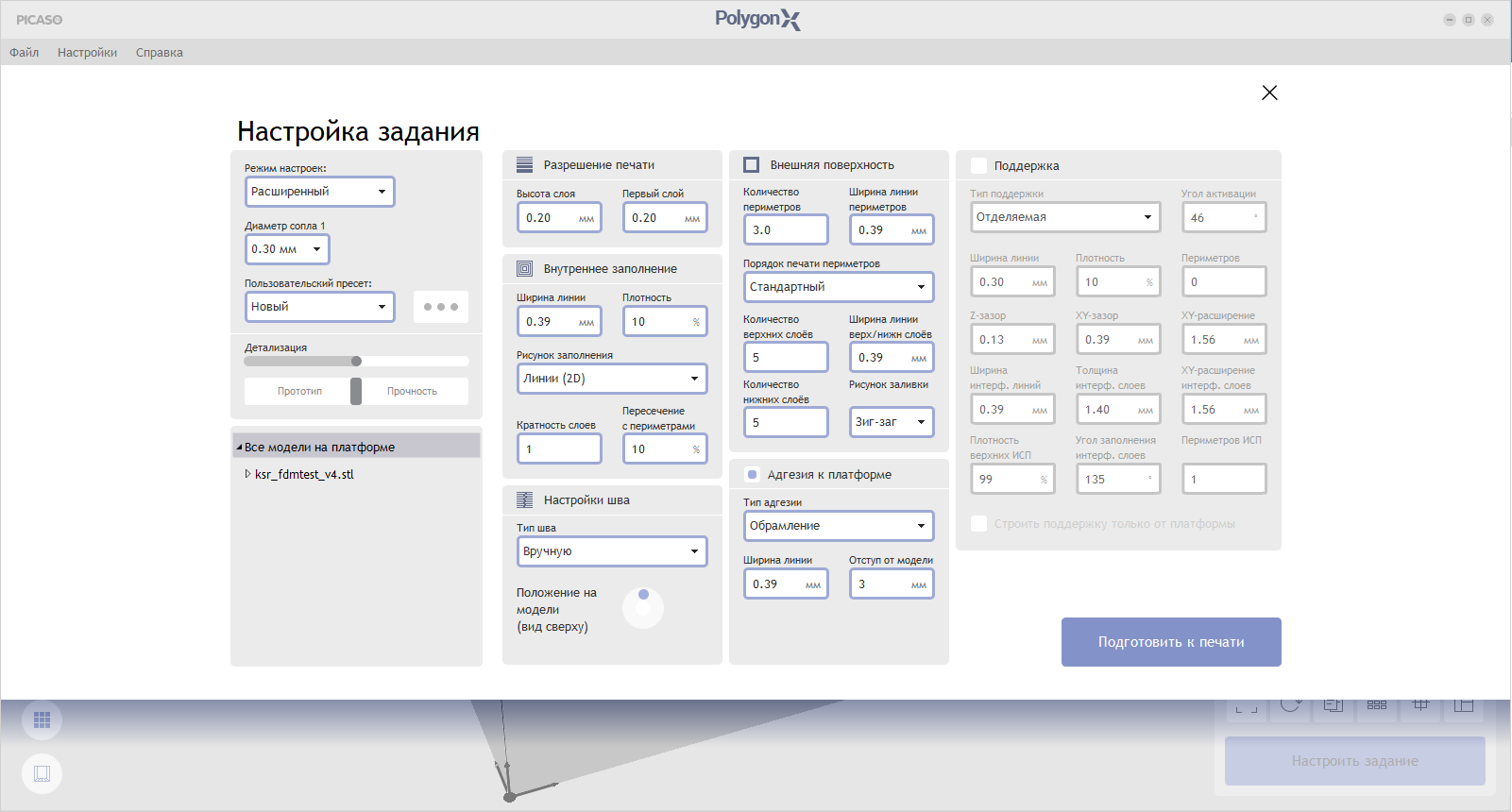

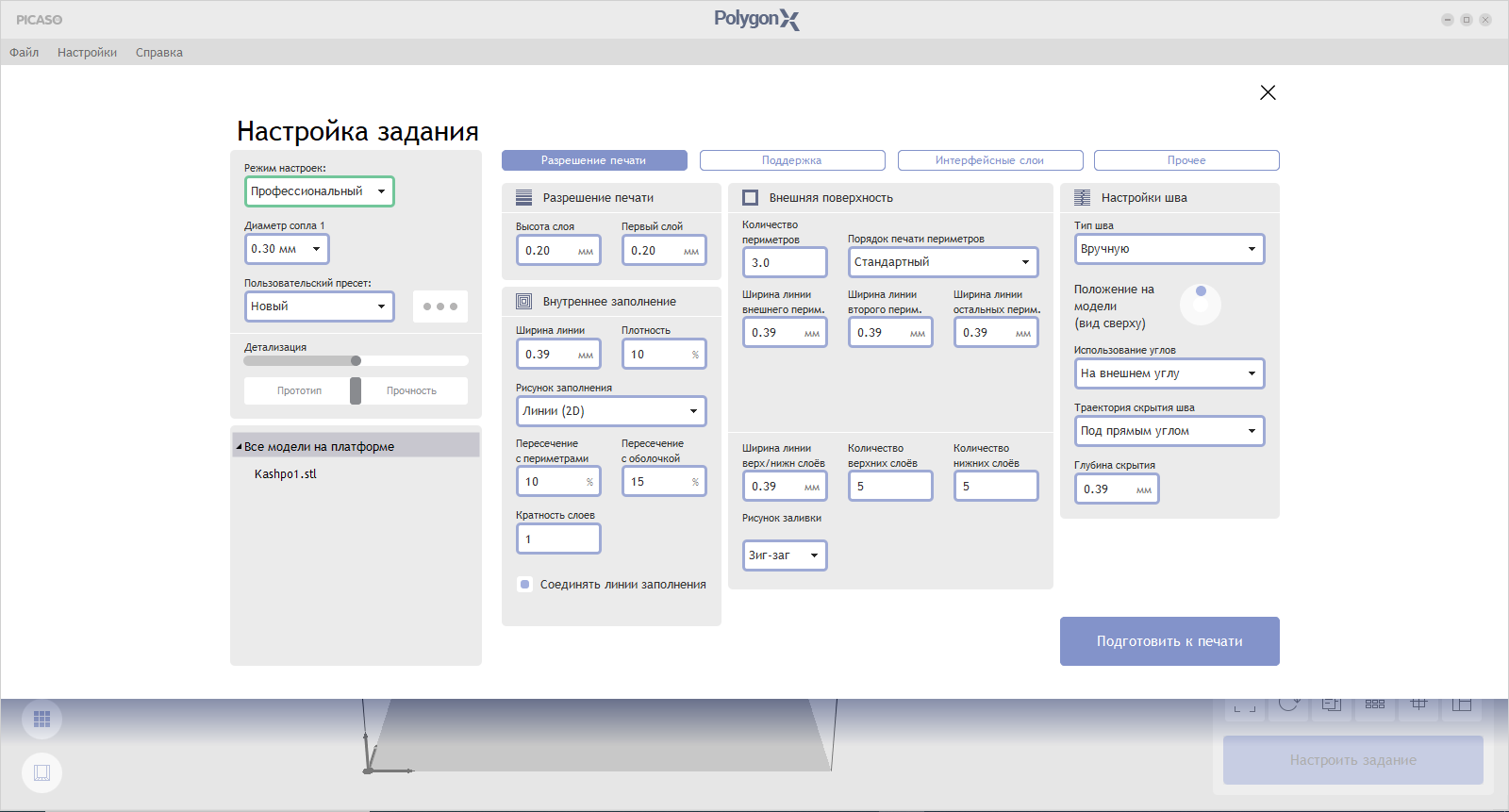

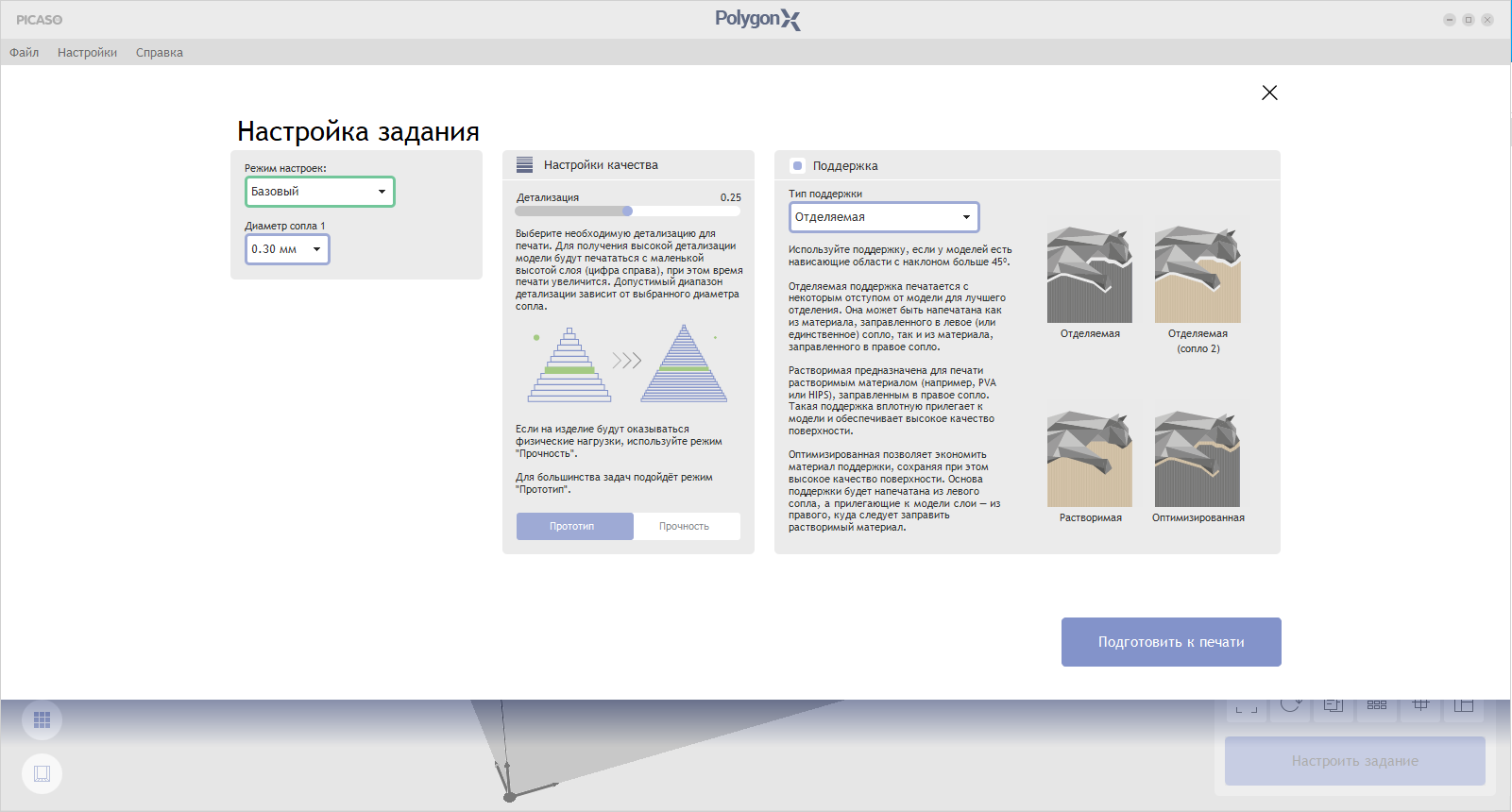

После установки модели жмем на «Настройка задания», после чего появится меню с 3 режимами настроек: Базовый, Расширенный и Профессиональный. Данные режимы ориентированы на пользователей с разным уровнем подготовки, поэтому Базовый режим снабжен подсказками и минимальным набором контроллеров, а Расширенный и Профессиональный режимы имеют более сложную систему настроек.

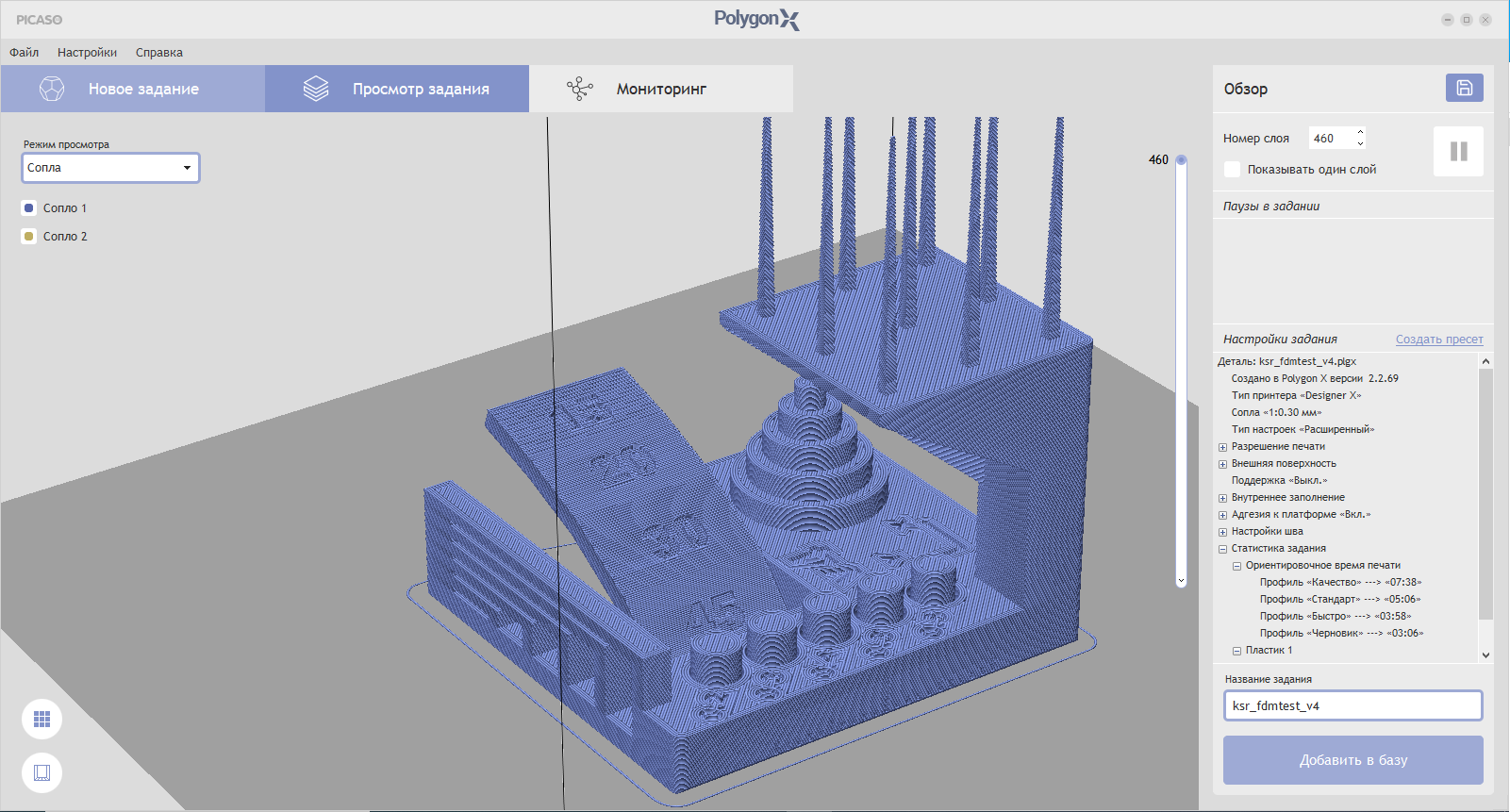

После подтверждения настроек слайсинга открывается окно «Просмотр задания», где выводятся настройки печати и модель разбита на слои. Здесь же программа предлагает сохранить нарезанную модель в формате .plgx на флешку или добавить в базу Polygon X, из которой можно отправить задание на Polygon X через LAN-соединение.

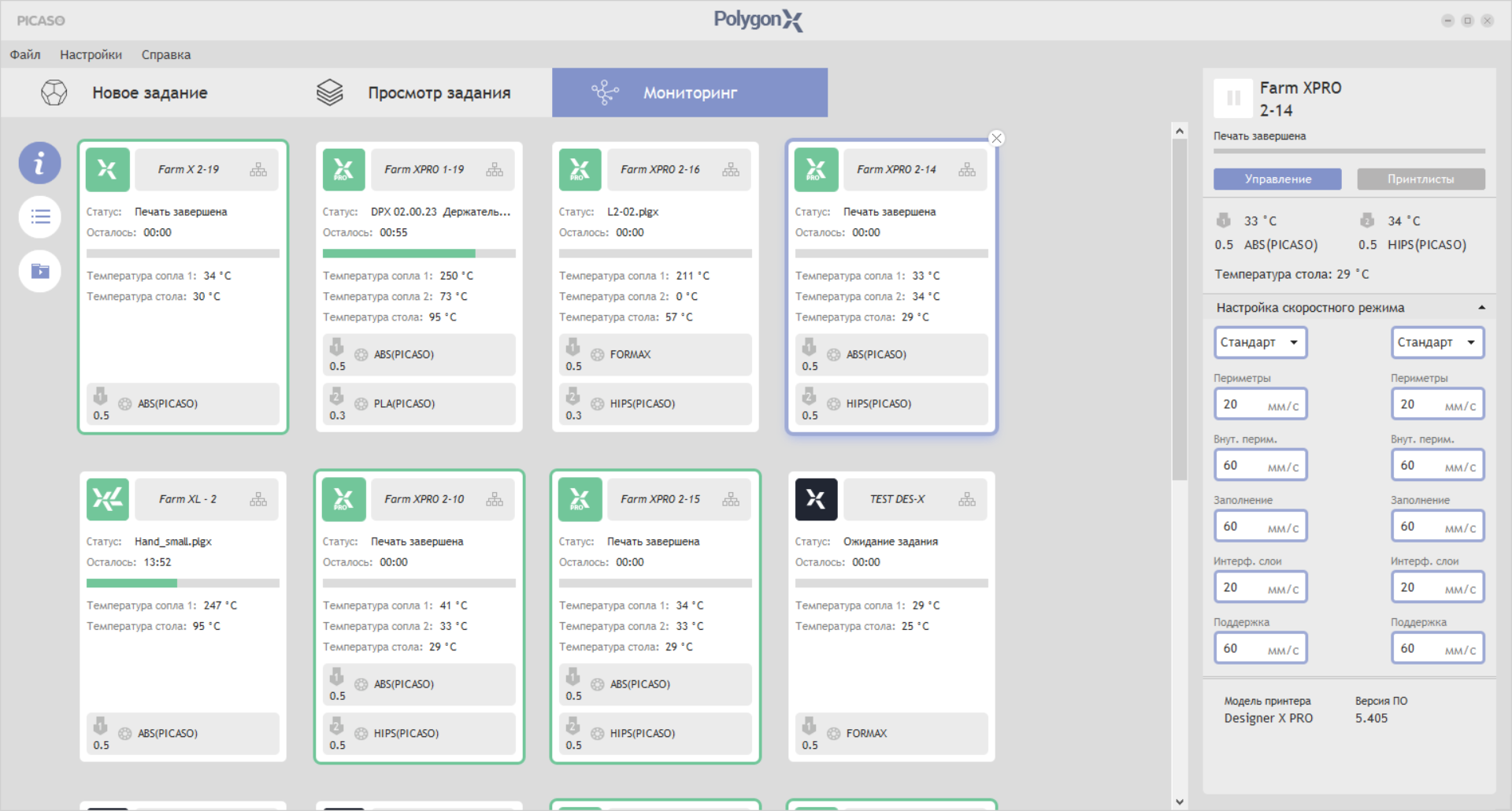

В третьей вкладке "Мониторинг" выводится информация о состоянии принтера и готовности печати. Экосистема Polygon X поддерживает несколько параллельных сетевых соединений, что упрощает контроль работы на производстве с парком принтеров.

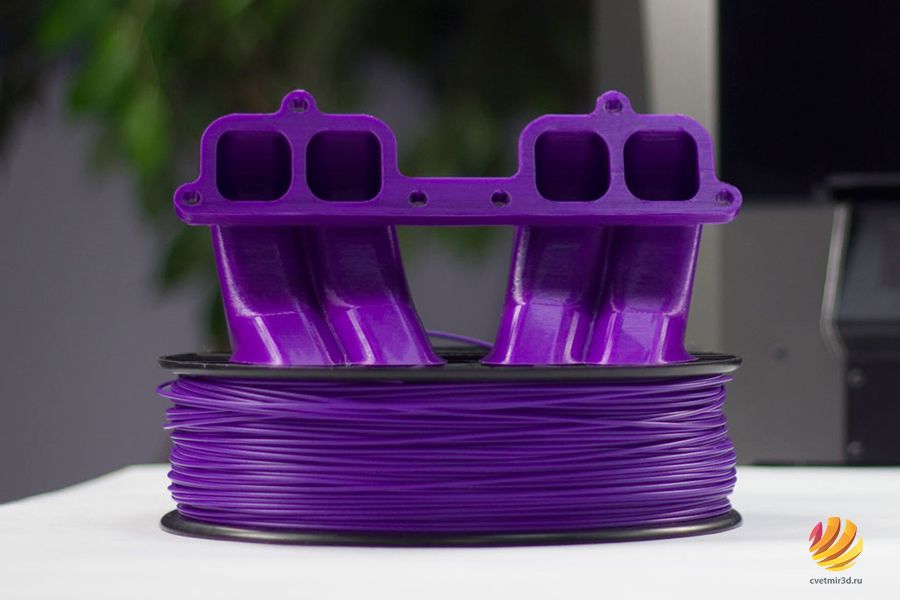

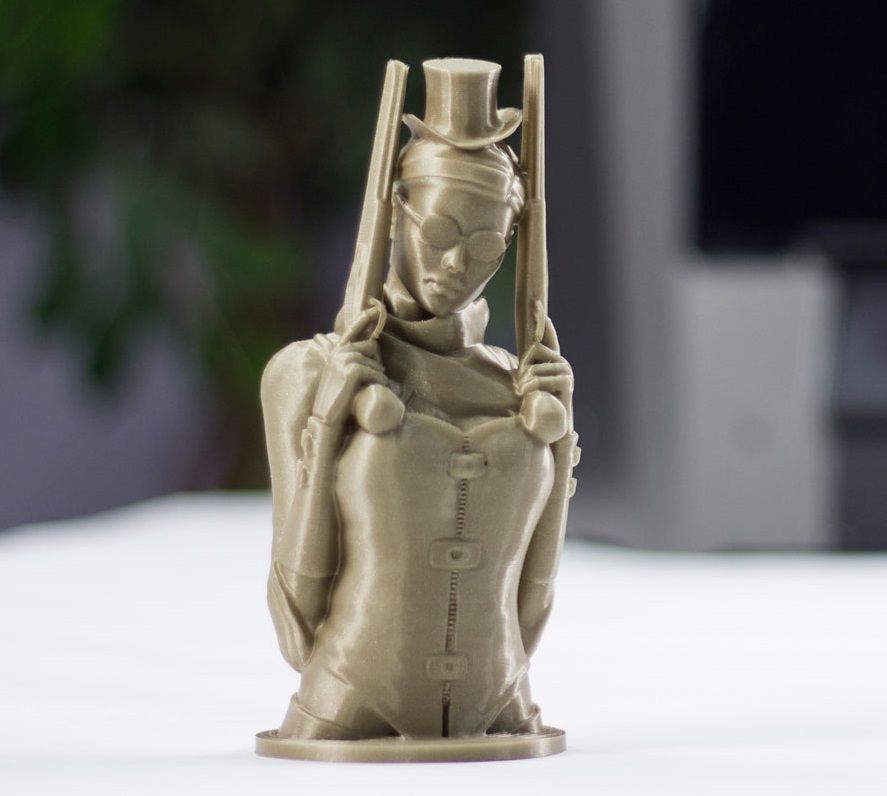

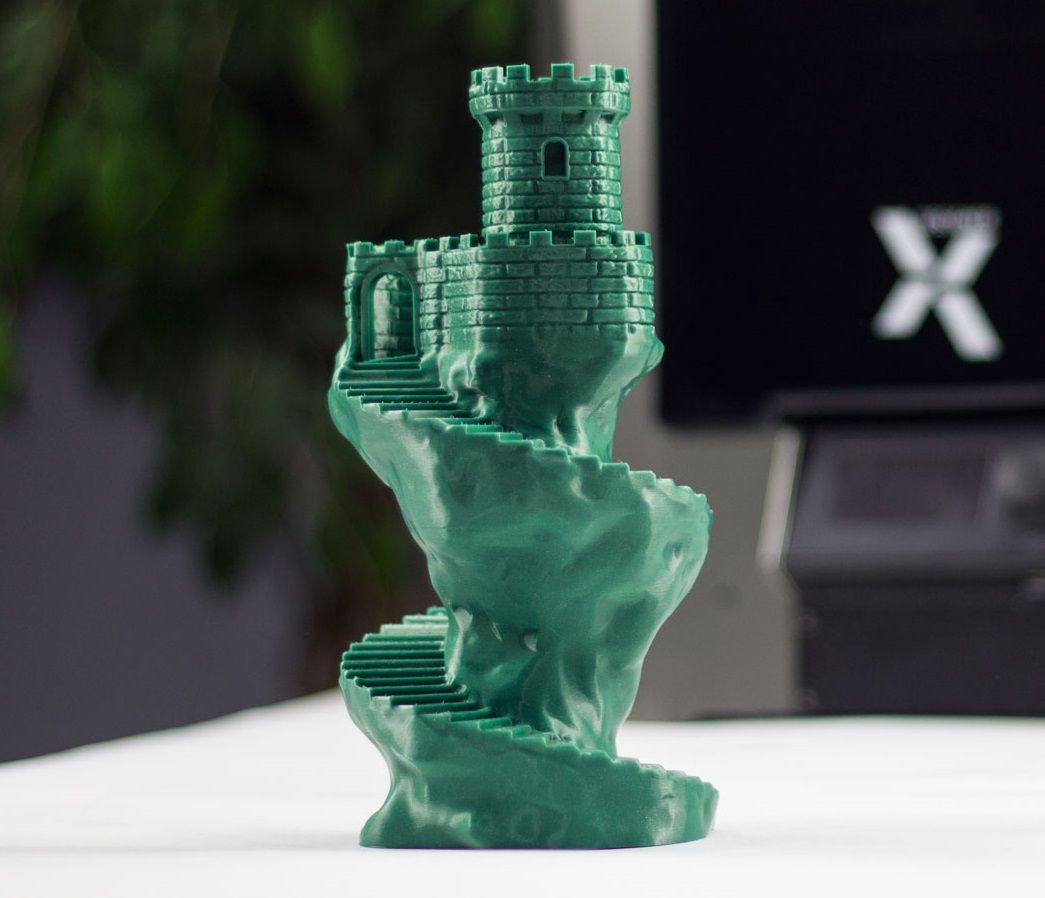

Примеры печати
Материал: PLA; Толщина слоя: 200мк
Материал: PLA; Толщина слоя: 100мк
Материал: PLA; Толщина слоя: 200мк

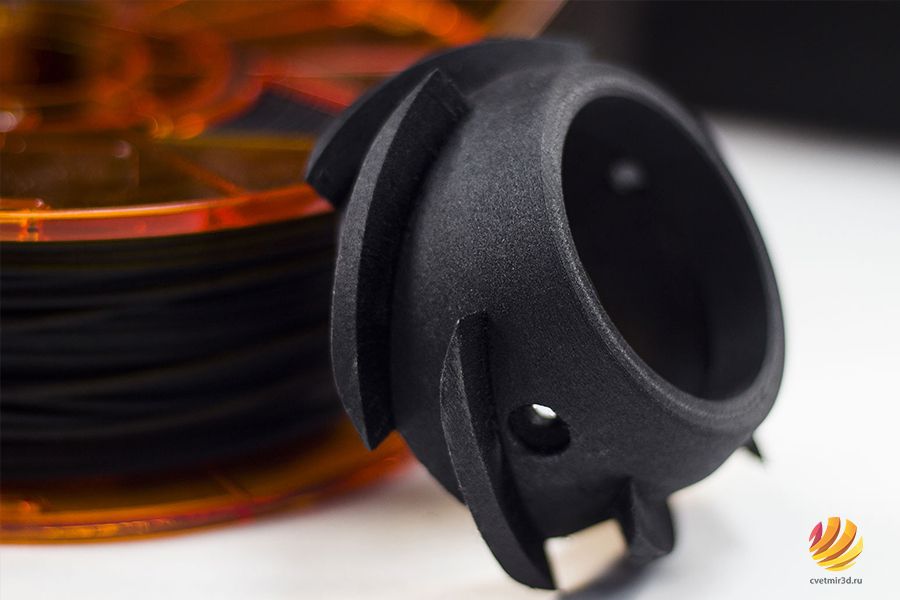

Материал: Ultran; Толщина слоя: 100мк
Итог
Из вышеперечисленных достоинств, пожалуй, самым главным является "всеядность" Designer X, которая обеспечена высокими температурными режимами работы. Большинство принтеров способных работать с таким материалом, как PEEK находятся в ценовой категории превышающей стоимость Designer X в 3-5 раз. Поэтому Designer X делает более доступной работу с тугоплавкими инженерными пластиками. А удобный и простой в освоении слайсер Polygon X позволяет использовать принтер в самых широких отраслях производства: авиастроение, приборостроение, робототехника, медицина, архитектура, дизайн, образование и др. Но, к сожалению, не обошлось без минусов в виде деталей из ABS-пластика сомнительного качества.
