3Д сканер Revopoint Trackit

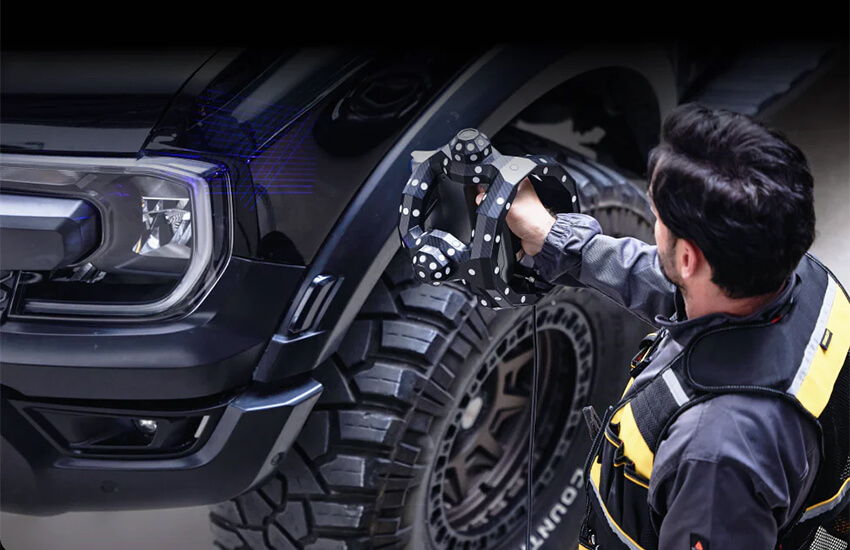

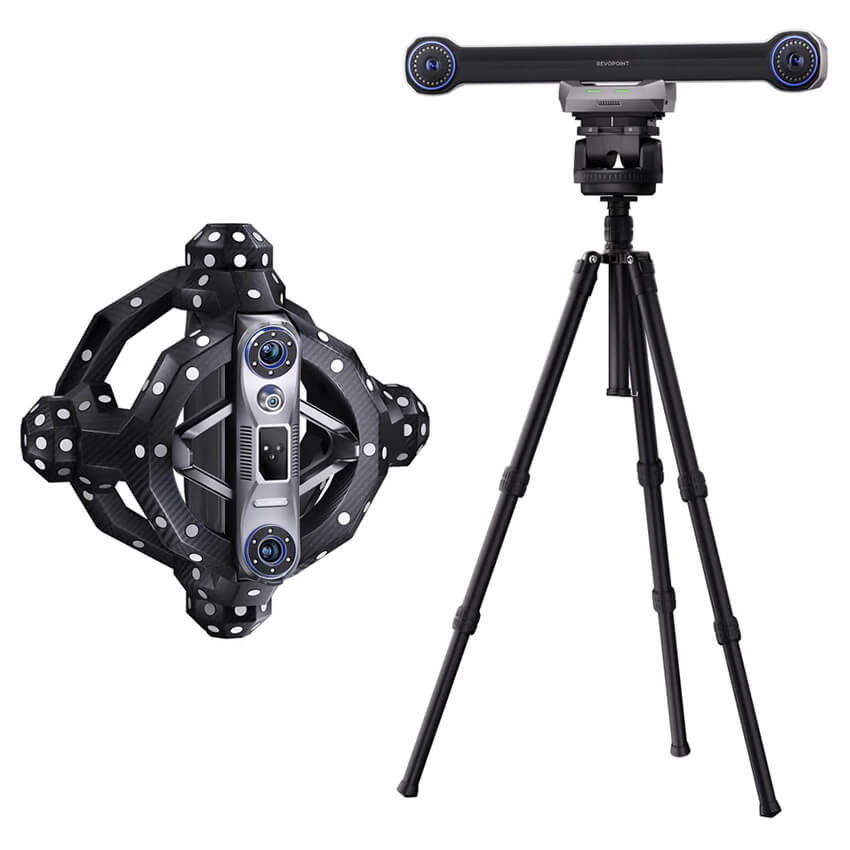

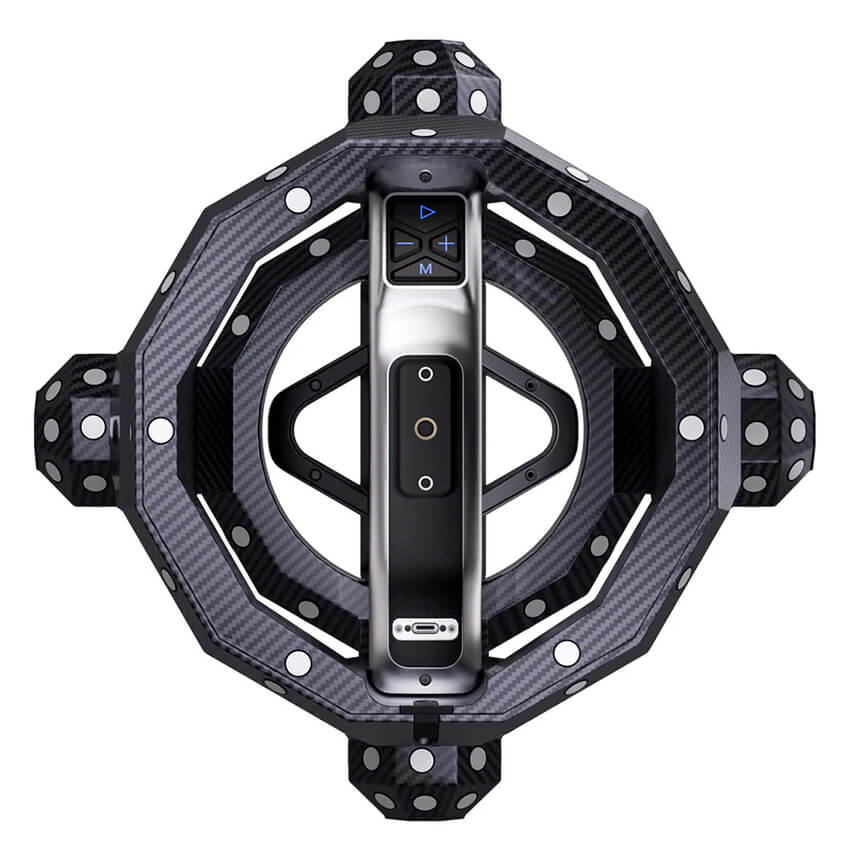

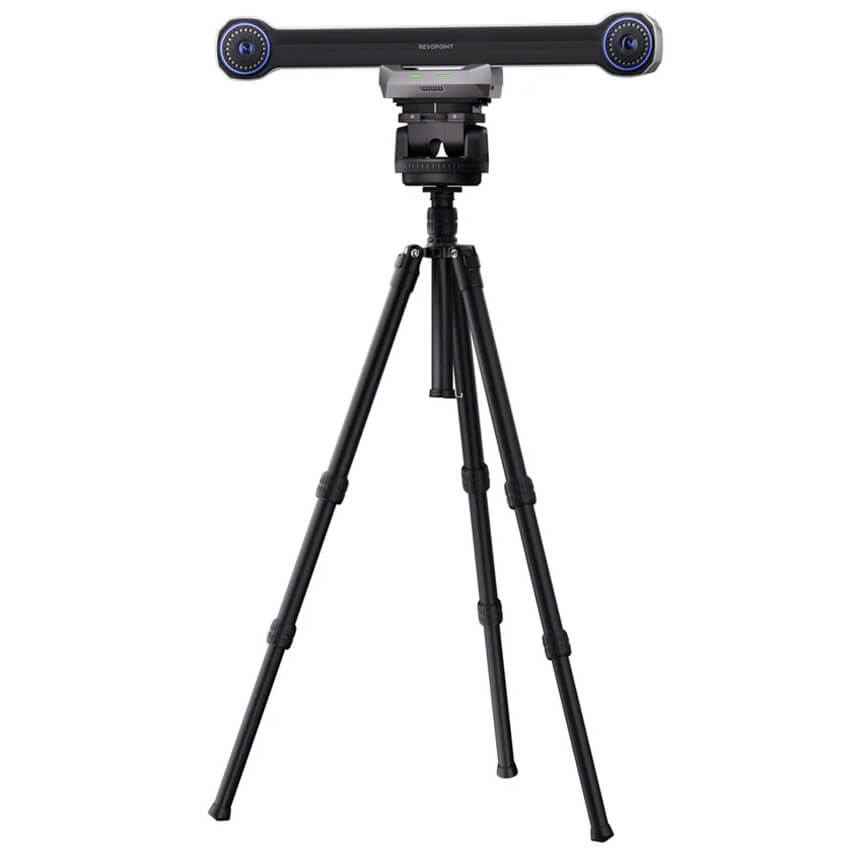

Устройство Revopoint Trackit представляет собой комплексную систему, состоящую из двух основных компонентов: ручного лазерного сканера, который непосредственно захватывает геометрию и текстуру поверхности объекта, и оптического трекера — стационарной базовой станции на штативе, которая в реальном времени отслеживает положение сканера в пространстве. Такая связка позволяет выполнять высокоточное 3D-сканирование без использования маркеров на объекте, одинаково эффективно работая как с мелкими деталями, так и с крупногабаритными изделиями, а также дает возможность переходить в автономный ручной режим для сканирования скрытых зон. Вся система предназначена для решения задач обратного проектирования, контроля качества, производственного контроля и создания цифровых копий физических объектов в лабораторных и промышленных условиях.

Основные преимущества 3Д сканера Revopoint Trackit

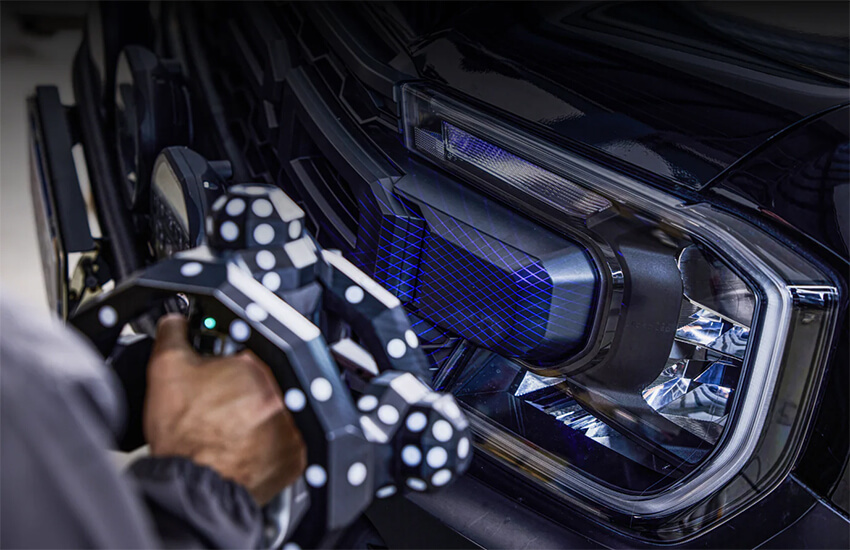

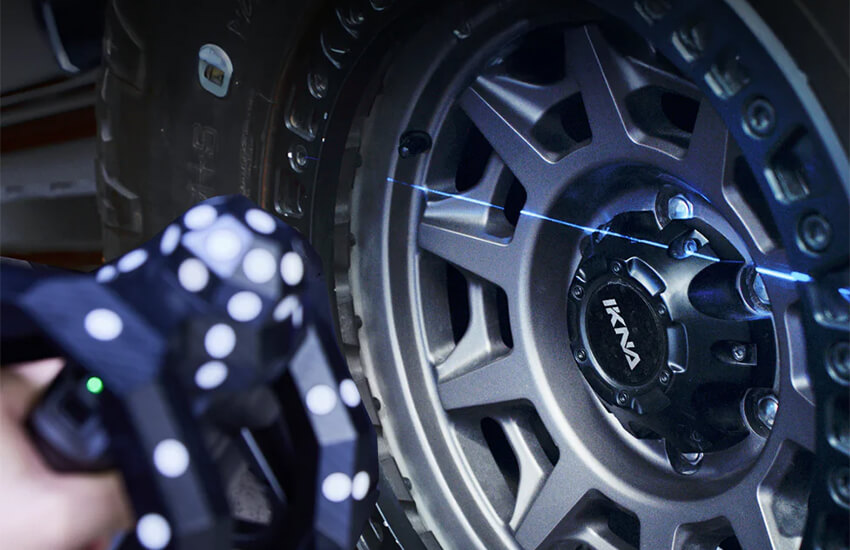

Два режима синего лазера

Устройство поддерживает два режима лазерного захвата на основе синего лазера. Режим быстрого сканирования использует 30 перекрестных линий, что позволяет эффективно оцифровывать поверхности, включая темные и глянцевые объекты, без применения специальных аэрозолей для матирования. Режим сканирования глубоких отверстий задействует одну лазерную линию, обеспечивая полное воспроизведение мелких элементов, таких как зубья шестерен, глубокие полости, узкие щели и труднодоступные углубления.

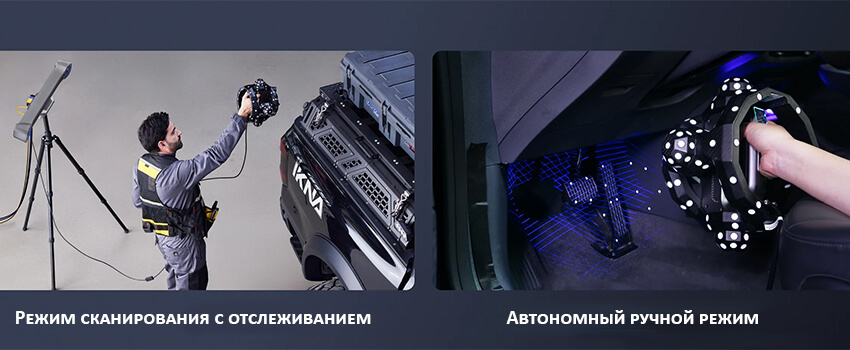

Режимы сканирования

Предусмотрена возможность переключения с режима сканирования с отслеживанием на автономный ручной режим, что позволяет выполнять захват данных в скрытых или внутренних областях, которые не видны для базовой станции.

Высокая точность при сканировании от малых до крупных объектов

Сканер обеспечивает высокую точность при работе с объектами любого размера. Объемная точность составляет 0,02 + 0,04 мм × L (м), а точность самого сканера достигает 0,02 мм.

Сканирование без маркеров

Устройство самостоятельно определяет свое местоположение в каждый момент сканирования, поэтому необходимость в маркерах полностью отсутствует. Такой подход позволяет с равным успехом оцифровывать как фактурные объекты, так и гладкие поверхности.

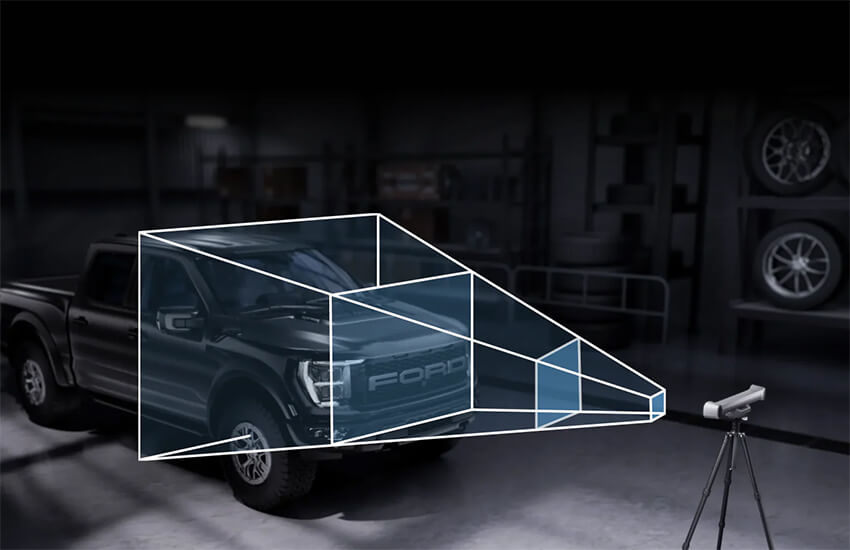

Удобное сканирование крупногабаритных изделий

Устройство предназначено для удобной работы с крупногабаритными изделиями. Максимальная площадь зоны отслеживания составляет 3260 × 2845 мм при расстоянии до 4000 мм. Длина кабеля равна 6 метрам, что обеспечивает свободу маневра, а рабочая область варьируется от 1,5 до 4 метров.

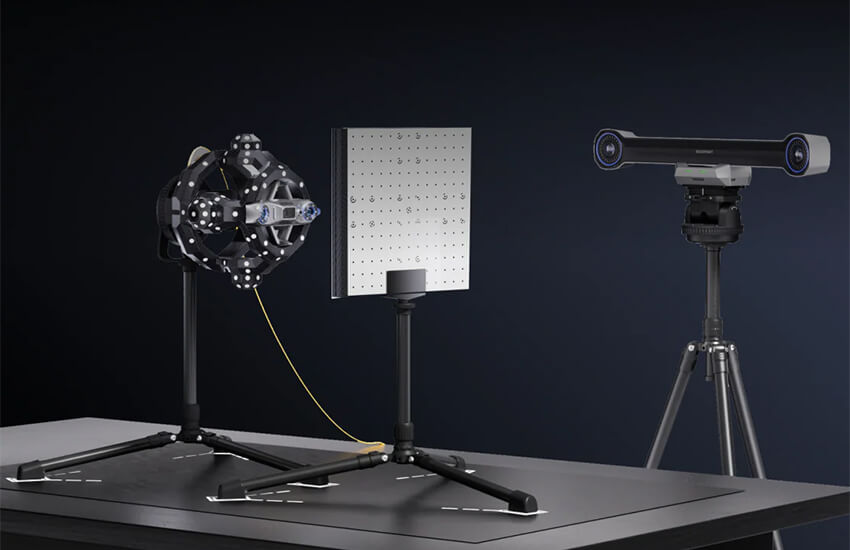

Автоматическая калибровка

Встроенная система автоматической калибровки гарантирует стабильную точность и надежность измерений, полностью исключая необходимость выполнения сложных ручных настроек.

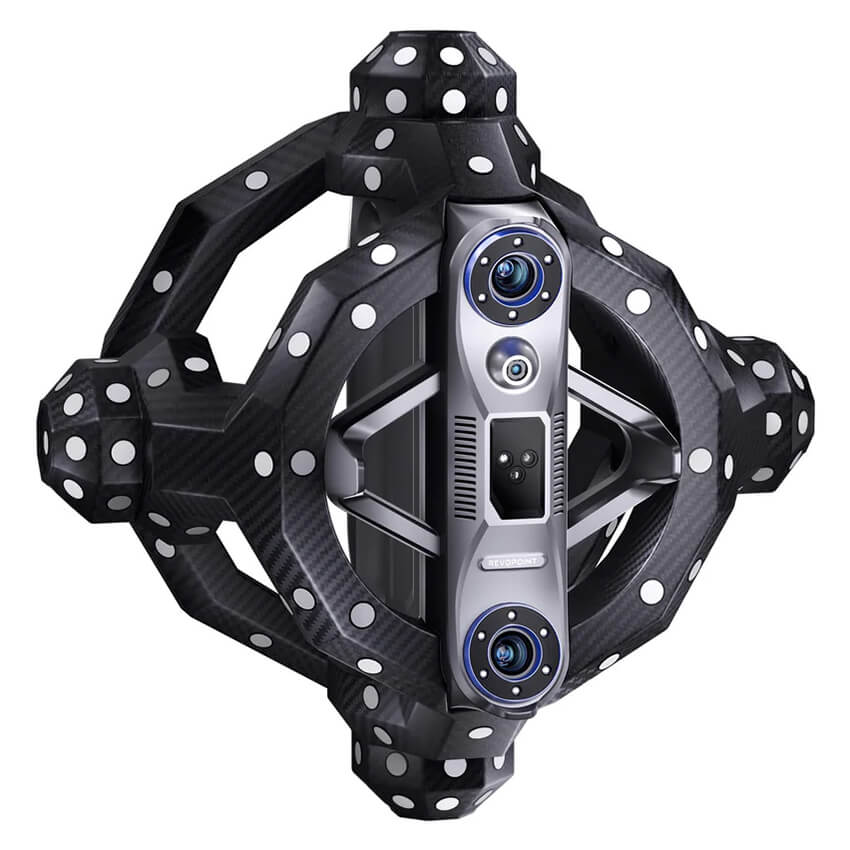

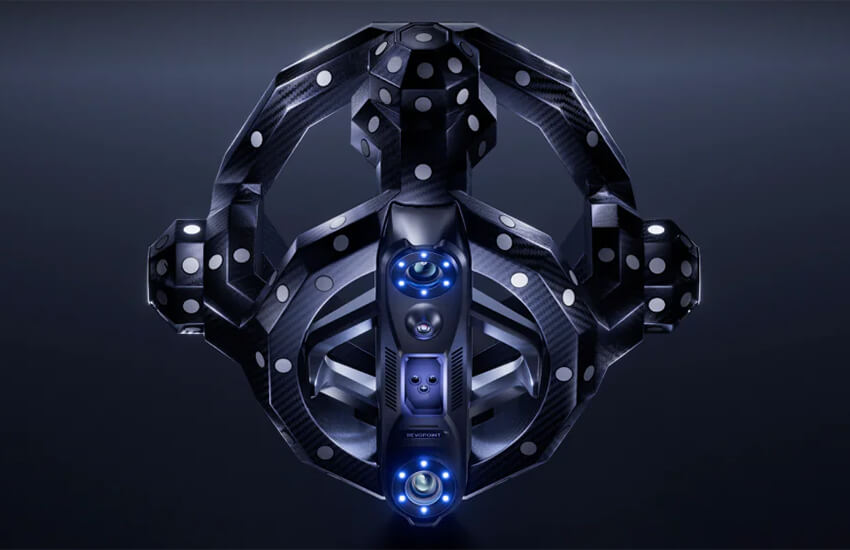

Прочный карбоновый корпус

Монолитный корпус из карбона повышает жесткость конструкции и предотвращает появление ошибок точности, связанных с деформацией рамы или смещением маркеров, что обеспечивает неизменную точность измерений.

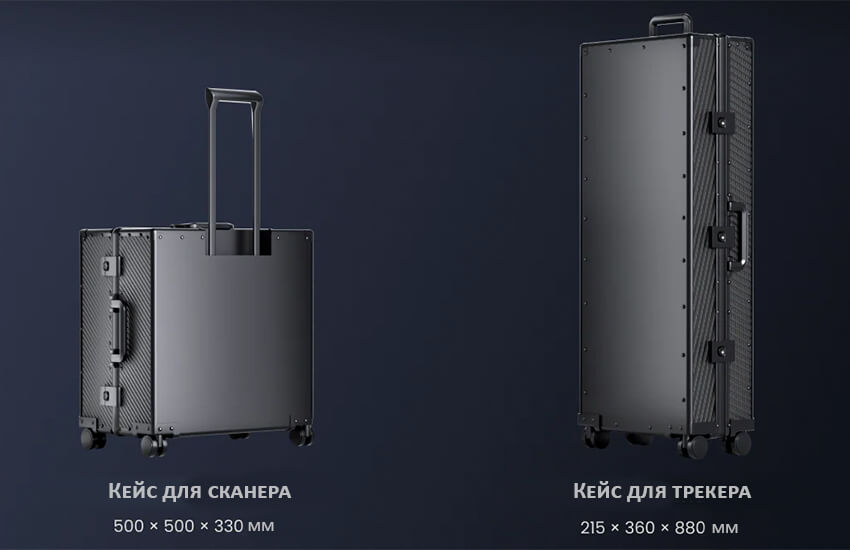

Профессиональные кейсы для транспортировки

Для транспортировки и хранения сканера и трекера предусмотрены защитные портативные кейсы, обеспечивающие сохранность оборудования при перемещении.

Реалистичное наложение текстуры

Встроенная RGB-камера высокого разрешения позволяет захватывать цветную текстуру поверхности объекта, что дает возможность создавать реалистичные трехмерные модели с естественной цветопередачей.

ПО для постобработки

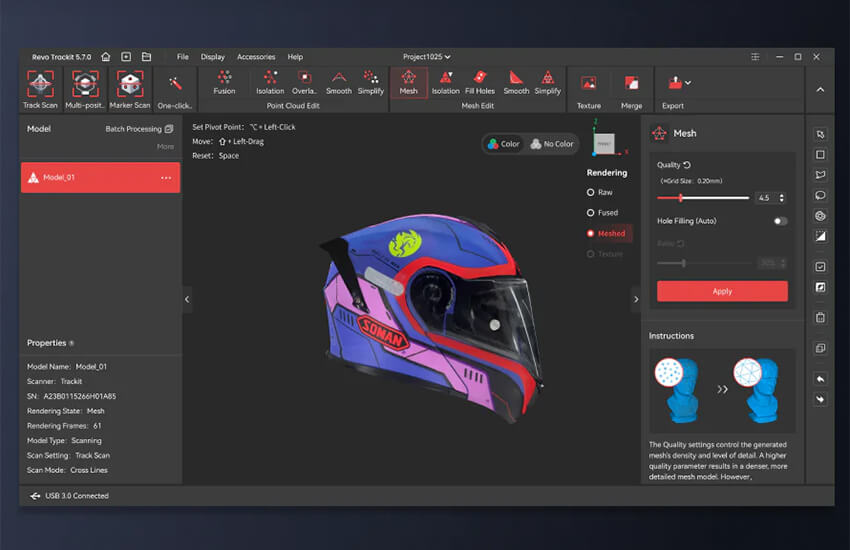

В комплект входит бесплатное программное обеспечение Revo Track, которое отличается простотой использования и предоставляет все необходимые инструменты для сканирования, редактирования, обработки данных и калибровки устройства.

Поддерживаемые форматы вывода

Программное обеспечение поддерживает экспорт в основные трехмерные форматы, включая PLY, OBJ, STL, ASC, 3MF, GLTF и FBX, что обеспечивает совместимость с большинством CAD-систем и 3D-редакторов.

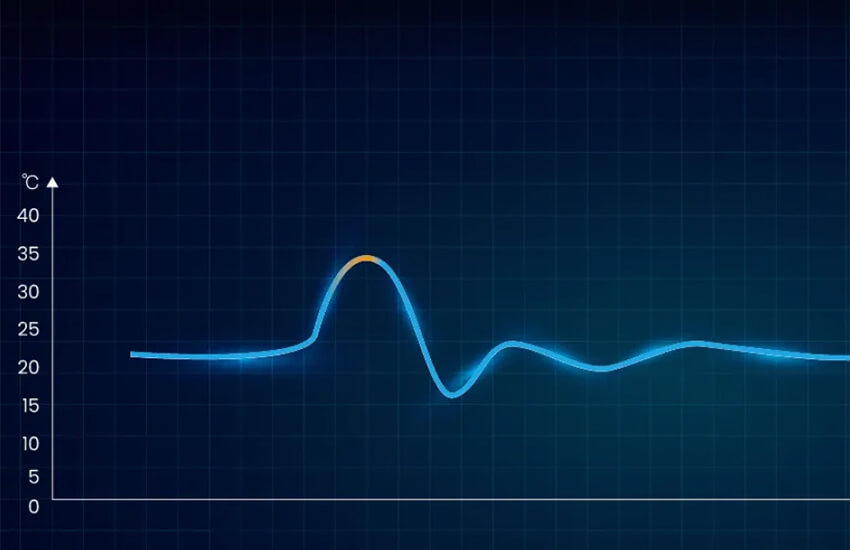

Интеллектуальный мониторинг температуры в реальном времени

Интеллектуальная система мониторинга температуры в реальном времени контролирует тепловой режим работы устройства, предотвращая температурный перегрев и поддерживая стабильно высокое качество измерений.

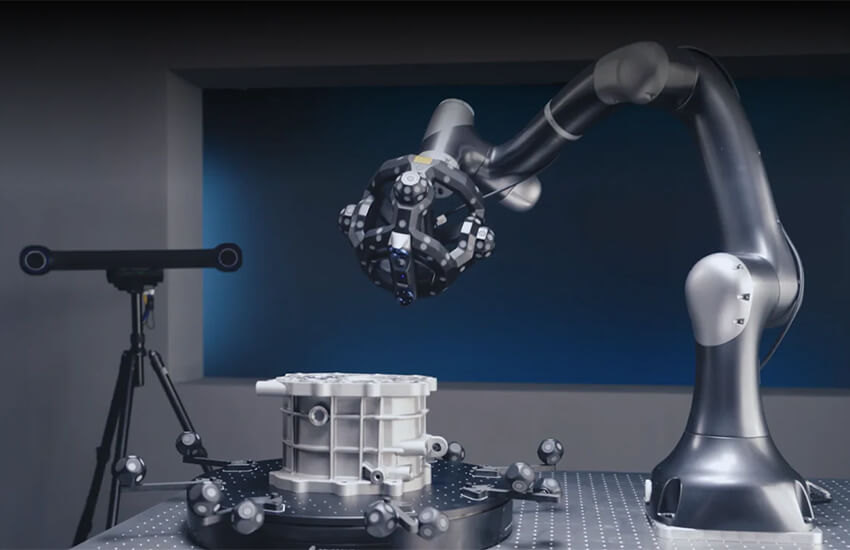

Автоматизированное сканирование с Metrohub

Сканер Trackit совместим с роботизированным комплексом Metrohub, что позволяет полностью автоматизировать процесс измерений и серийного сканирования. Такое решение эффективно как в лабораторной среде, так и непосредственно на производственных участках.

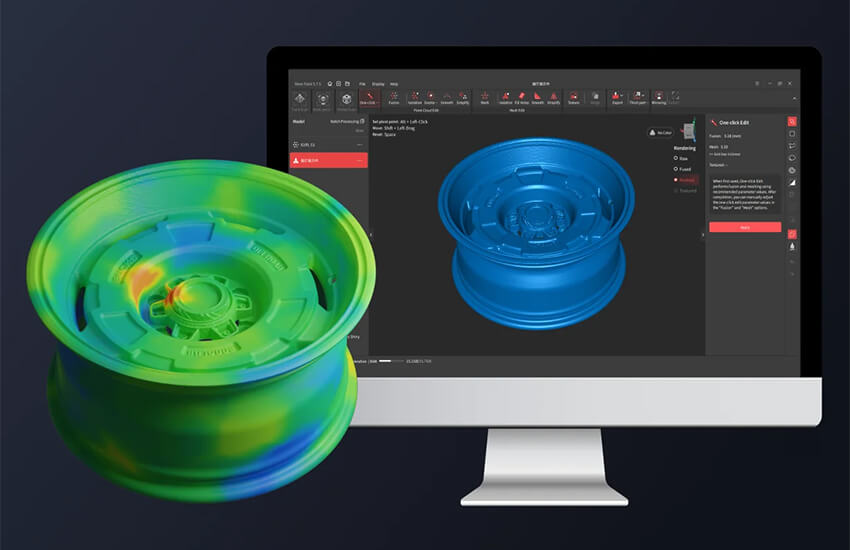

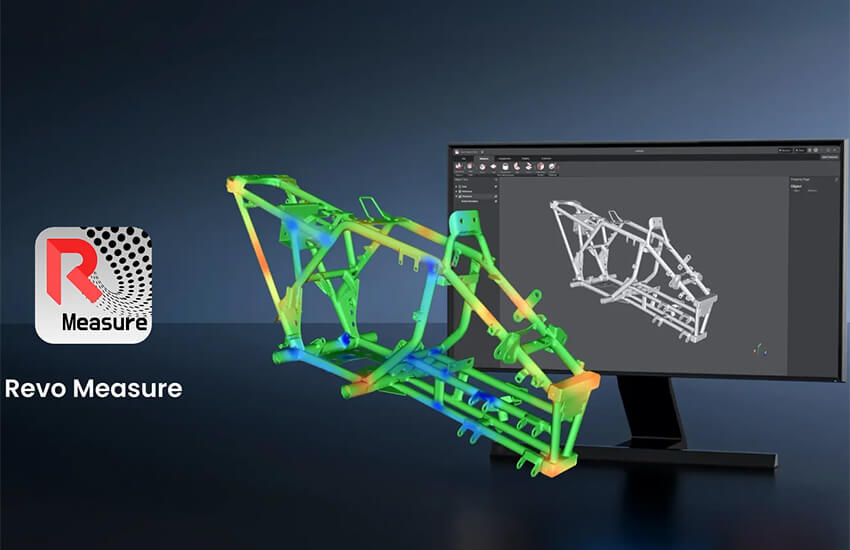

Revo Measure

Программный модуль Revo Measure предоставляет расширенные инструменты для оценки геометрии, размеров и качества изделий путем сравнения облаков точек или полигональных сеток с CAD-моделями или чертежами. Благодаря интеграции с Revo Track, выполняемой одним нажатием, достигается непрерывность и высокая эффективность процедур проверки качества.
